楔块加工成型工装模具结构设计

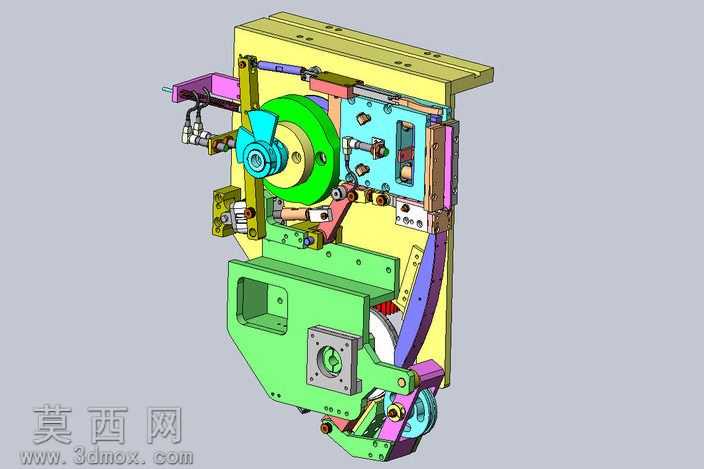

本套楔块加工成型工装模具采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都进行了干涉校验，确保各运动部件在运行过程中无卡滞、无碰撞。模型在渲染阶段对不同功能的零部件进行了差异化的材质赋予：主体安装基板采用喷塑钢板材质，呈现哑光浅黄的金属质感，直观体现其作为承载基座的结构强度；核心传动轮组采用亮面工程塑料与镀铬金属搭配的材质表现，绿色轮盘部分做了半抛光处理，清晰展示轮槽与传动件的配合轮廓；气动执行元件采用标准工业气缸的金属缸体与黑色密封端盖材质，气路接头部分做了金属镀锌的质感表现，还原气动系统的真实外观；各连杆、摆臂等传动受力件采用调质钢材材质，表面做了发黑处理的视觉效果，区分不同受力层级的零部件；紧固件、定位销等标准件统一采用不锈钢亮面材质，方便快速识别装配定位点。结构设计上，整套模具采用立式安装布局，顶部设置标准化安装法兰板，可直接适配常规冲压加工设备的工作台接口；核心成型工位设置可换式镶块结构，无需拆解主体框架即可快速更换不同规格的楔块成型型腔，适配多规格楔块的加工需求；传动系统采用凸轮-连杆复合传动结构，通过凸轮的轮廓曲线精准控制摆臂的开合行程，配合气动元件的辅助顶出动作，实现楔块工件的自动上料定位、成型压紧、成品顶出的全流程动作；各运动铰接点均设置自润滑衬套安装位，减少长期运行的磨损量，延长工装的维护周期；侧面设置可视化的行程调节刻度盘，操作人员可根据加工需求快速调整成型压紧力与行程距离，无需反复拆装调试。设计过程中优先考虑工装的加工工艺性，所有非标准零部件均采用常规铣削、钻削即可完成加工，无特殊工艺要求的复杂曲面结构，降低工装的制造成本；装配逻辑采用模块化设计，将传动模块、成型模块、气动控制模块做独立分区设计，后期维护时可单独拆解故障模块，无需整体拆解整套工装，大幅缩短设备停机维护时间；整体结构经过运动仿真验证，各动作节拍衔接顺畅，成型工位的定位精度可满足楔块类零件的尺寸公差要求，适配中小批量楔块零件的高效加工生产场景。
