多工位级进冲压模具整体装配结构

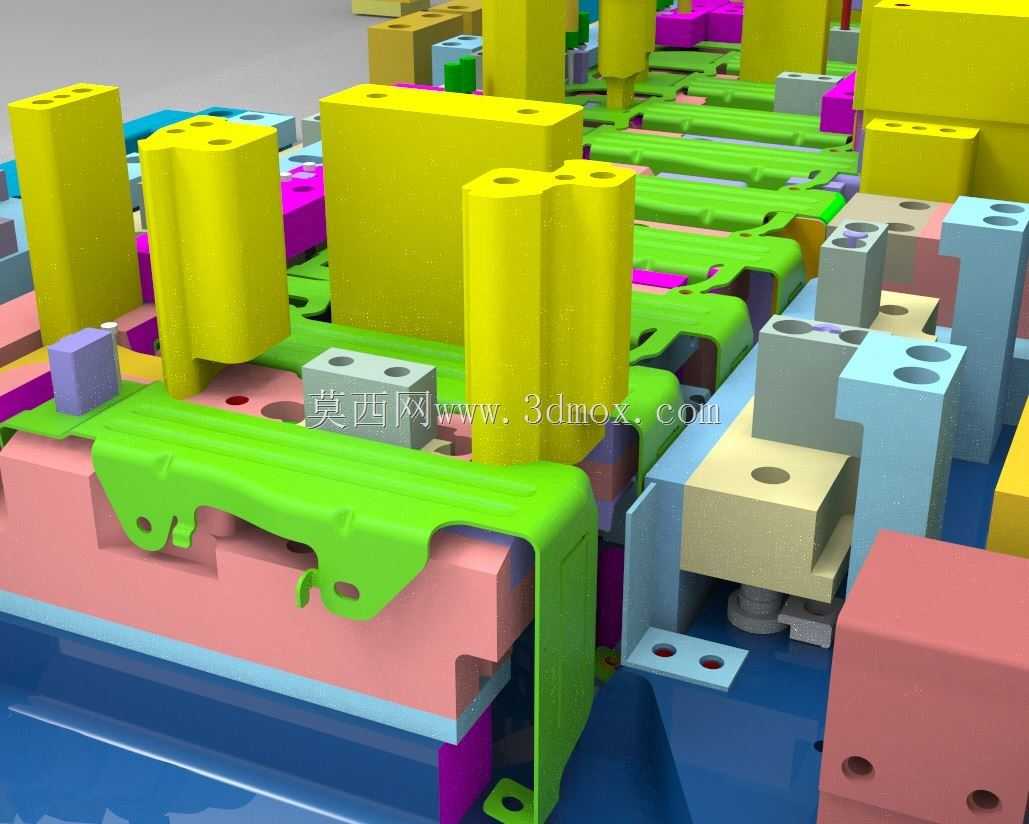

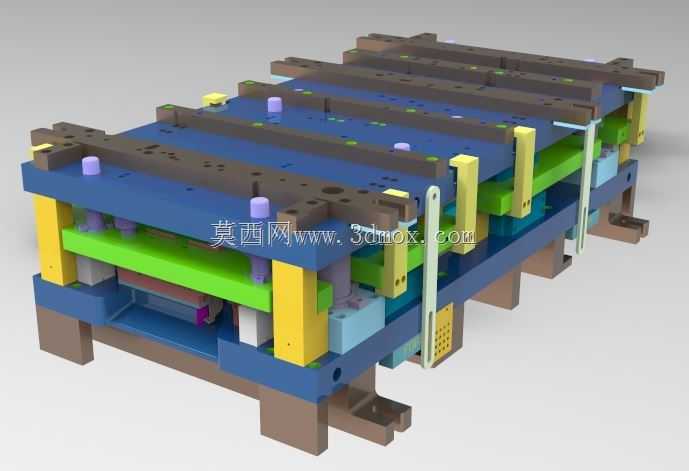

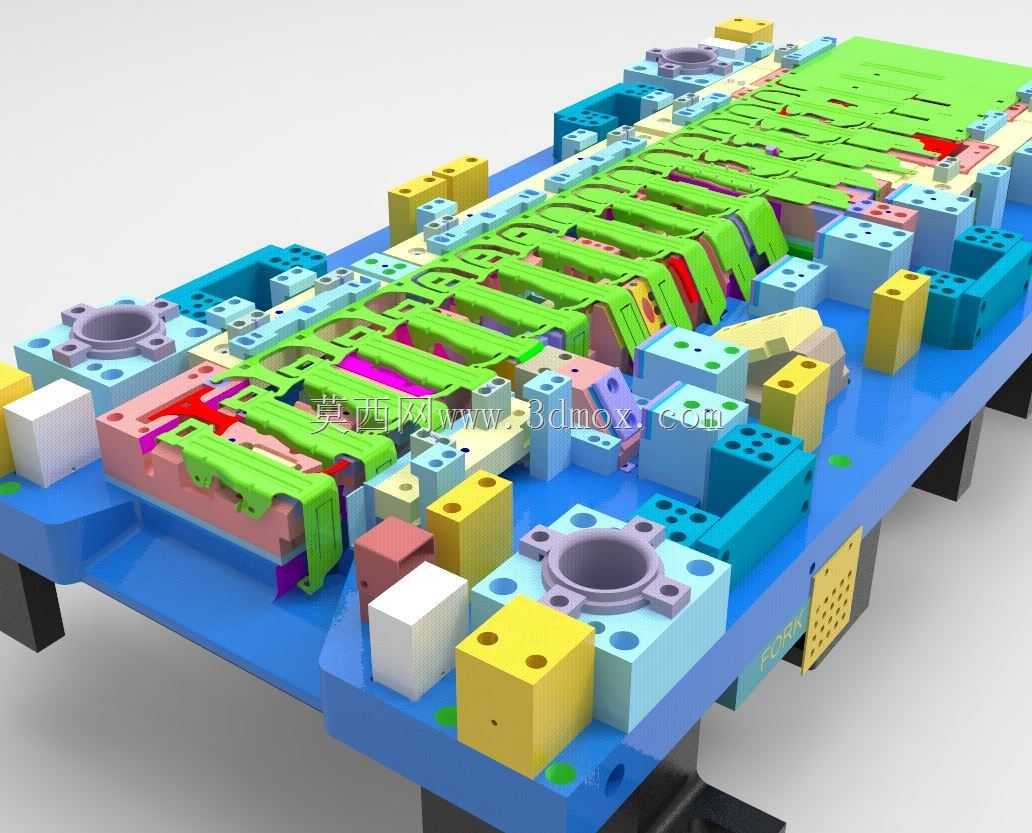

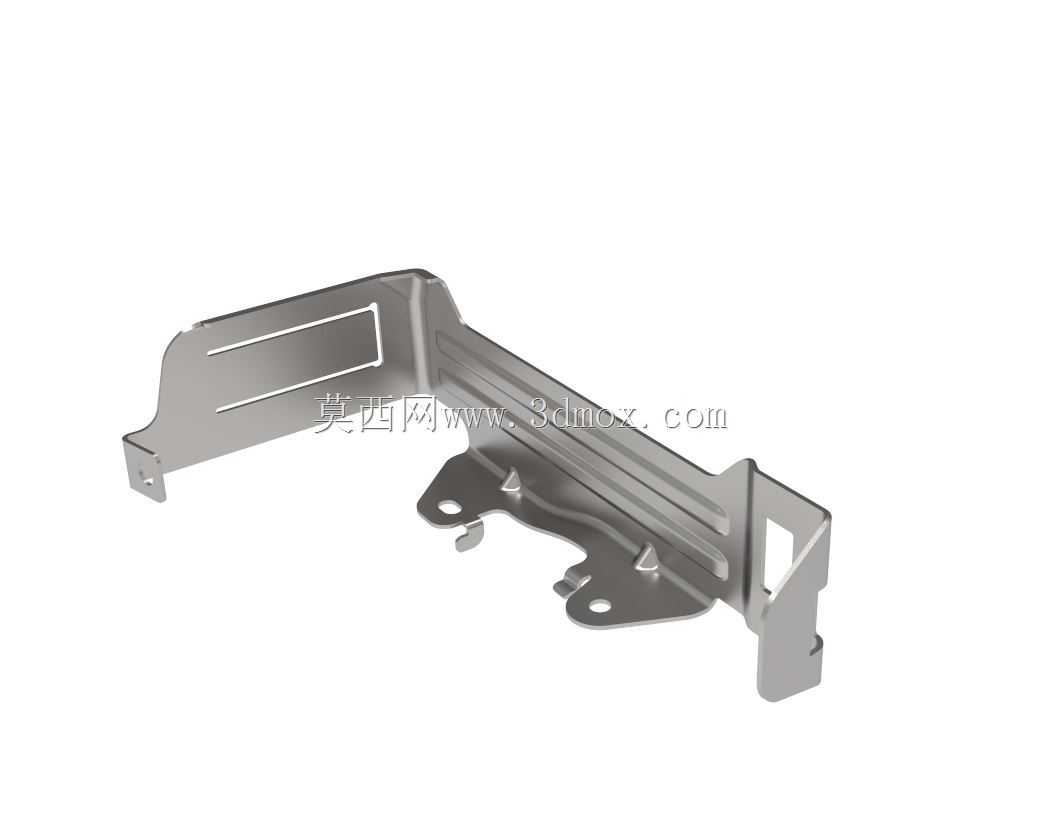

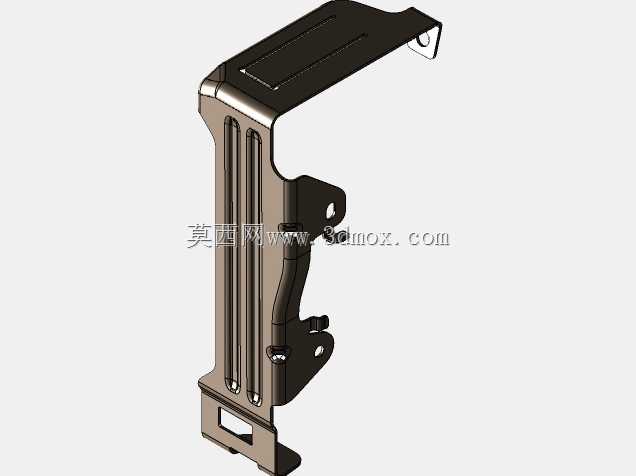

这套级进模结构主要应用于五金零部件的连续冲压加工场景，适配高速冲床的自动化生产线，可在单次设备行程内完成多道冲压工序，覆盖冲裁、弯曲、成型、精整等全流程加工需求，无需人工周转工序，能够大幅提升薄壁五金件的生产效率，同时降低多工序定位带来的尺寸误差，广泛适用于汽车五金配件、家电金属结构件、电子接插件等批量零部件的生产场景。整套模具采用模块化分层设计思路，下模部分设置多组独立工位型腔，各工位按照冲压工序顺序排布，从初始的料带导正、预冲孔，到中间的多次弯曲成型、局部整形，再到末端的落料分离，各工序之间通过导正销实现料带的精准定位，料带在模具内沿送料方向步进移动，每完成一次冲压即前进一个步距，实现连续化加工。上模部分对应各工位设置独立的凸模安装结构，不同功能的凸模通过固定板、卸料板实现精准导向，卸料板采用弹性卸料结构，可在冲压完成后及时将料带从凸模上脱出，避免料带带料影响送料精度。模具的导向结构采用高精度导柱导套配合，确保上下模合模时的同轴度，各成型镶块采用可拆换设计，当局部工位出现磨损或需要调整成型尺寸时，可单独更换对应镶块，无需整体报废模架，有效降低后期维护成本。从安装边界来看，整套模具的外形尺寸适配常规吨位的开式或闭式压力机安装台面，模架上下平面的平行度、各安装孔位的位置度均符合冲压设备的装夹标准，送料高度适配常规的滚轮送料机、伺服送料机的送料线高度，无需额外调整设备参数即可快速装夹投产。模具内部设置了多组误送料检测结构，当料带送料步距出现偏差时可触发设备急停，避免模具损坏，同时各成型工位的间隙经过精准测算，针对不同厚度的金属板材预留合理的冲裁间隙与成型回弹补偿量，确保冲压出的零件尺寸稳定，成型面无褶皱、开裂等缺陷，卸料弹簧、顶料杆等弹性元件的参数经过匹配计算，可提供足够的卸料力与顶料力，保证生产过程中料带运行顺畅，无卡滞、变形等问题。
