集成电机结构的汪克尔转子动力装置

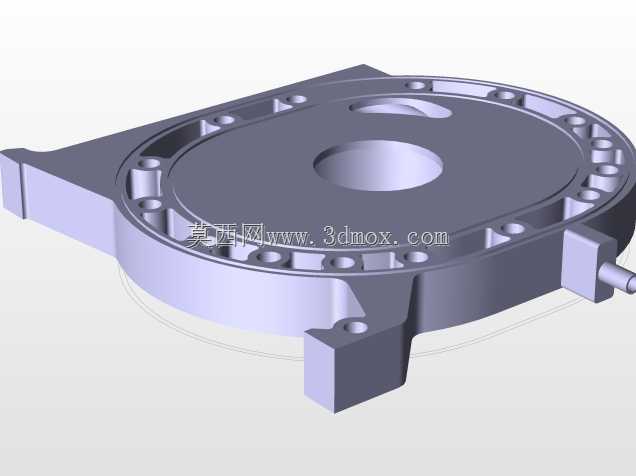

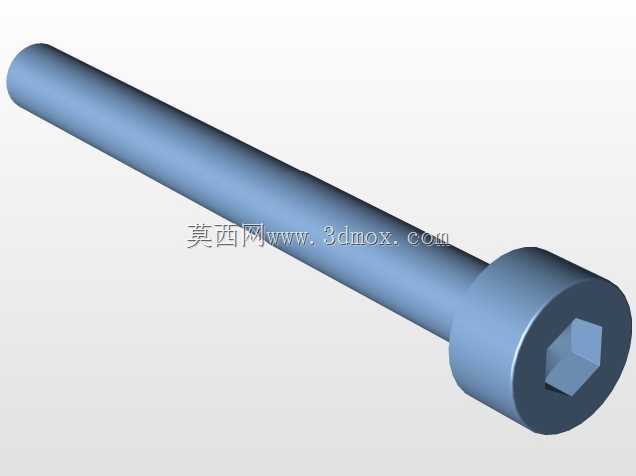

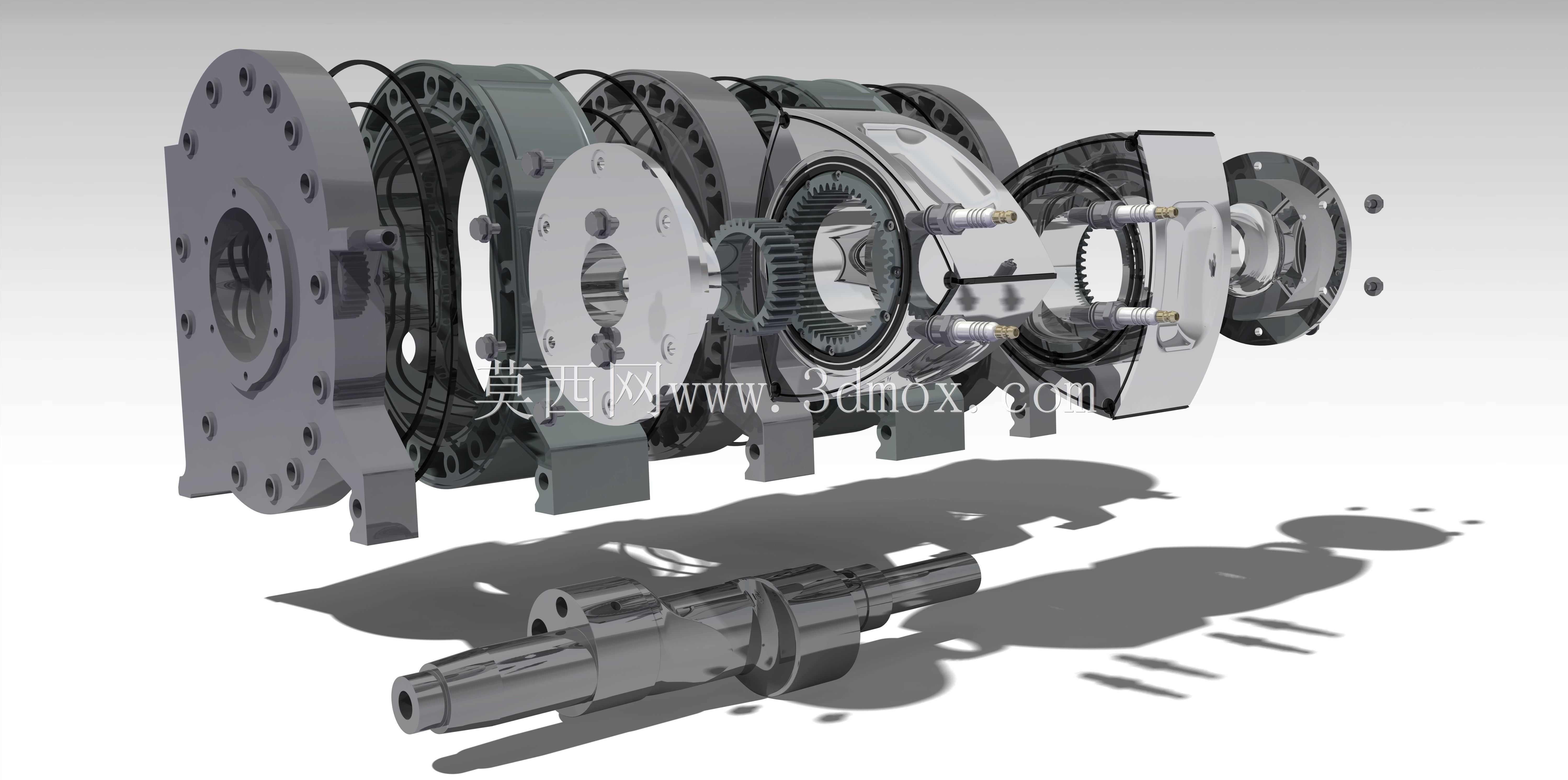

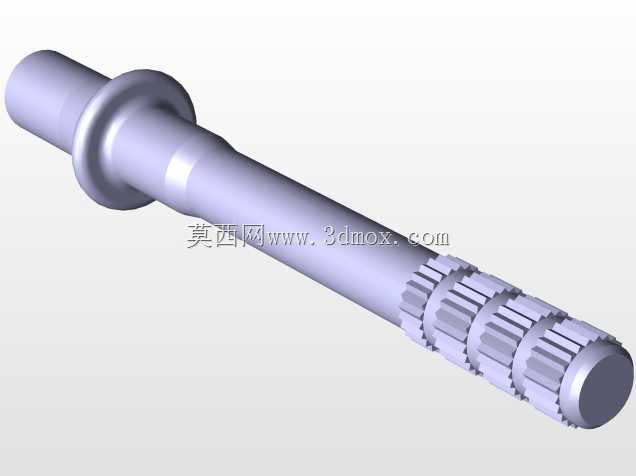

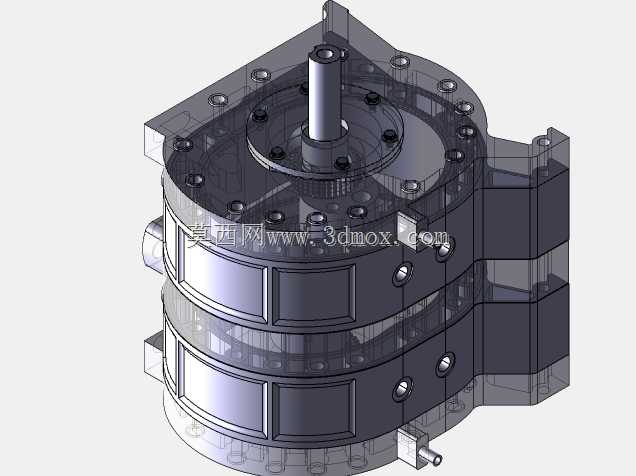

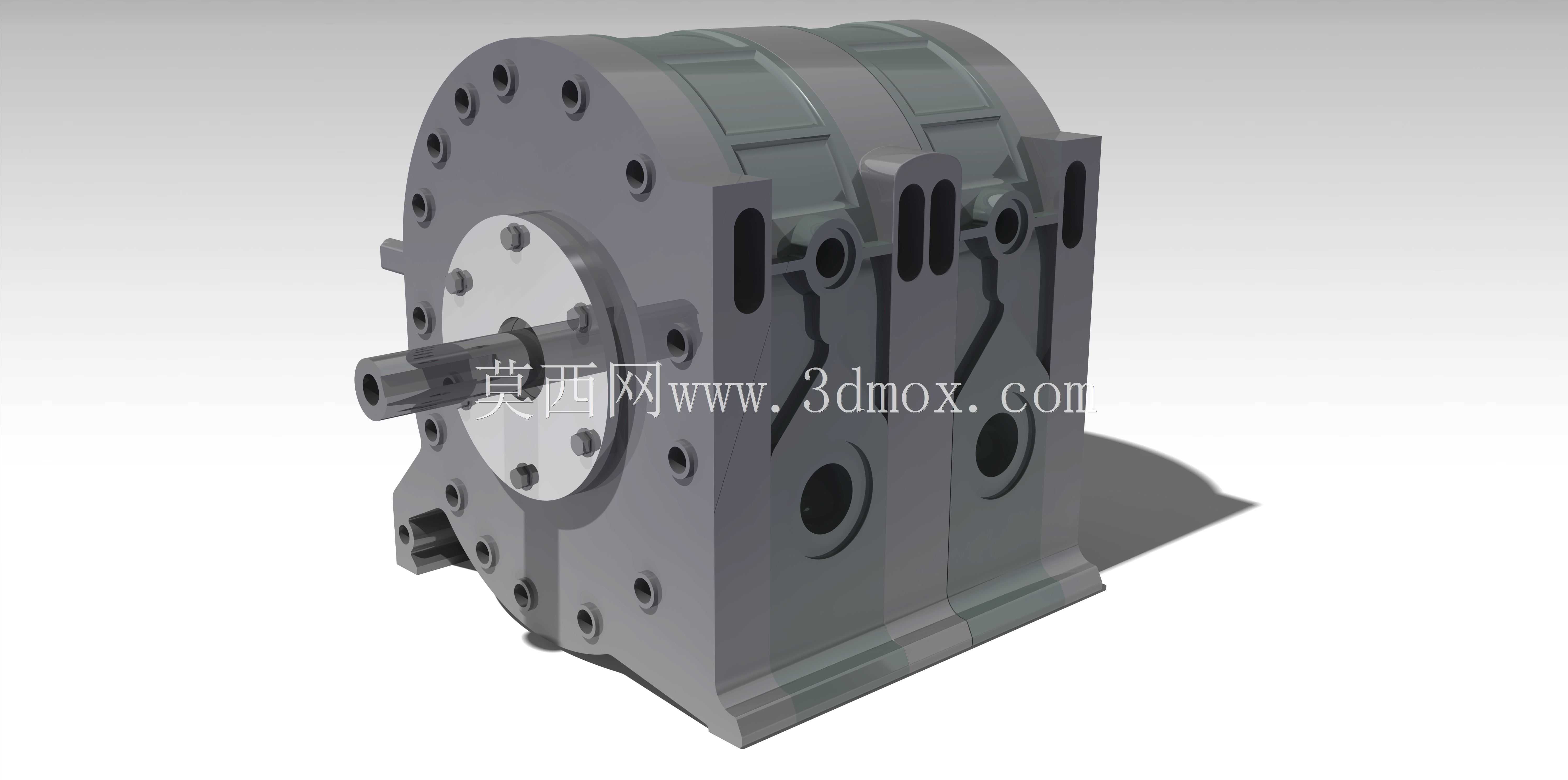

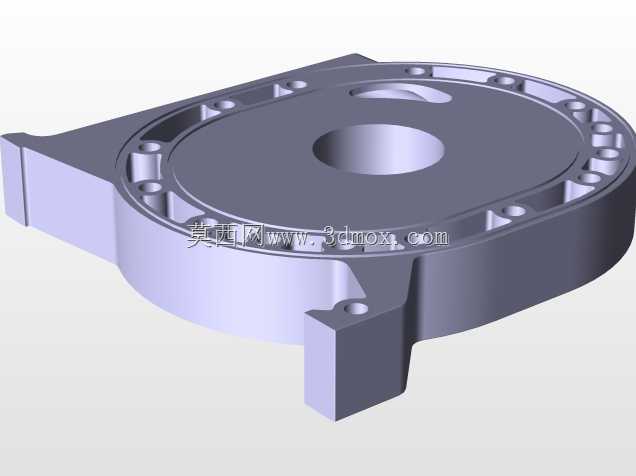

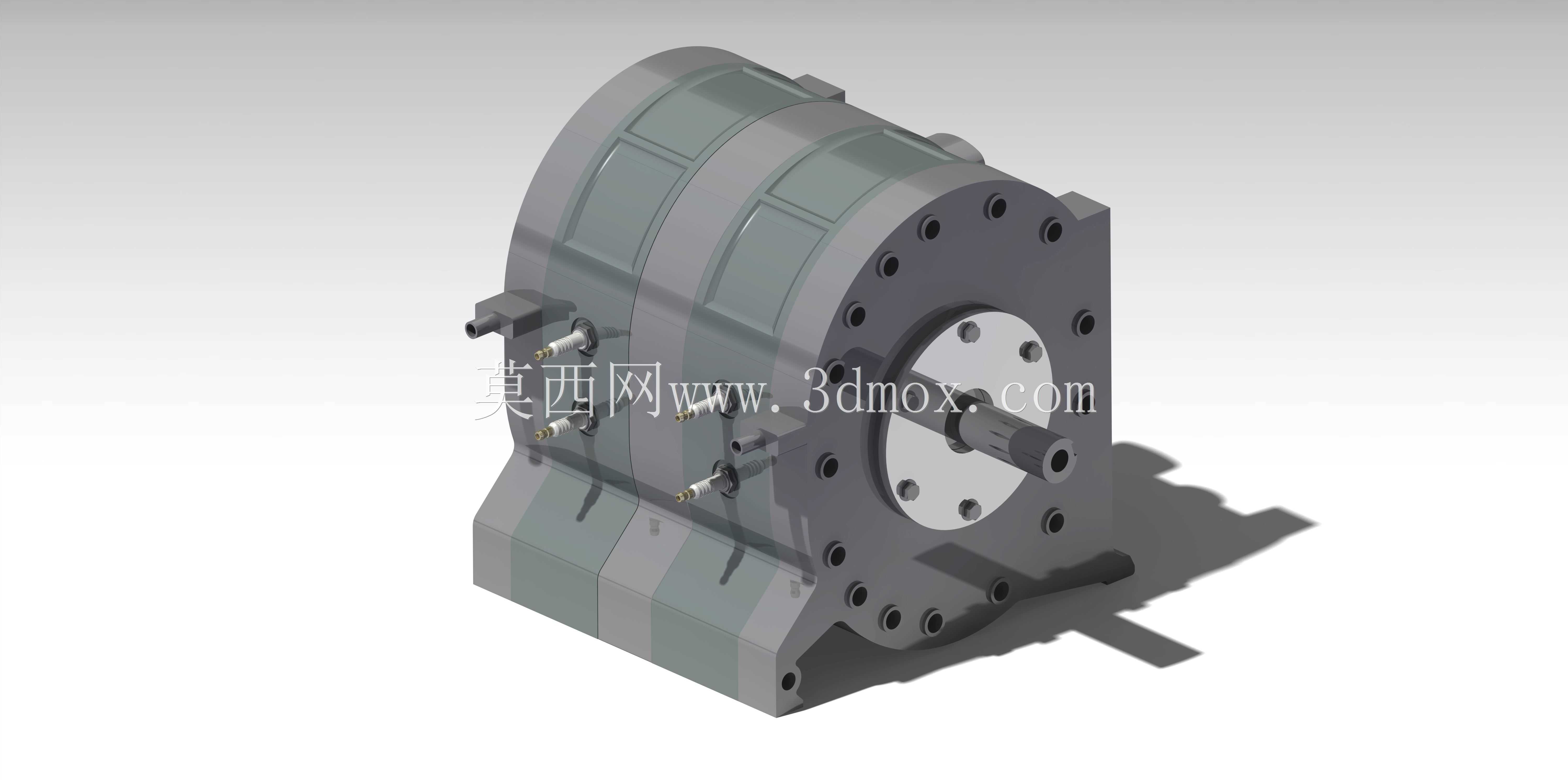

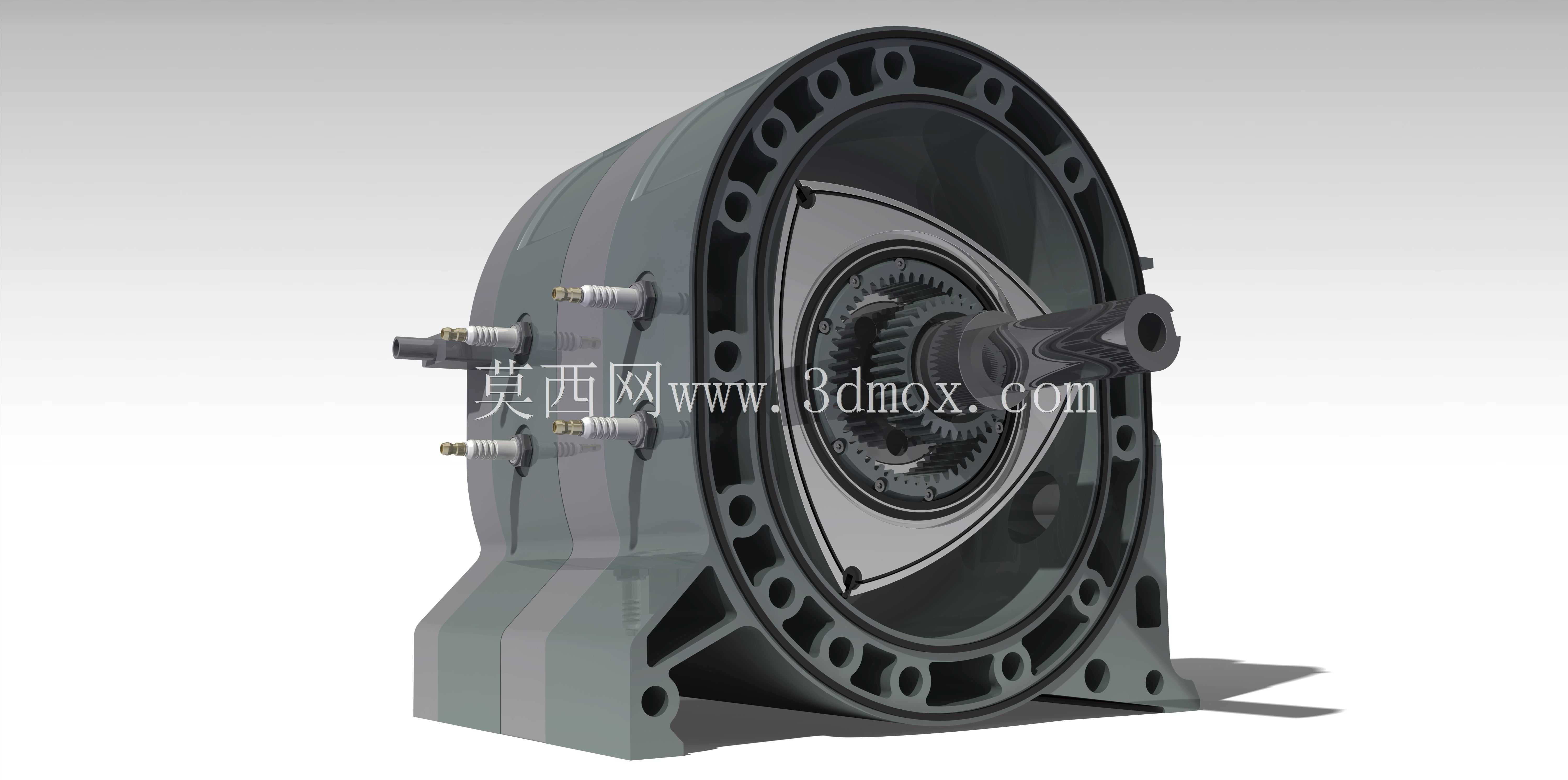

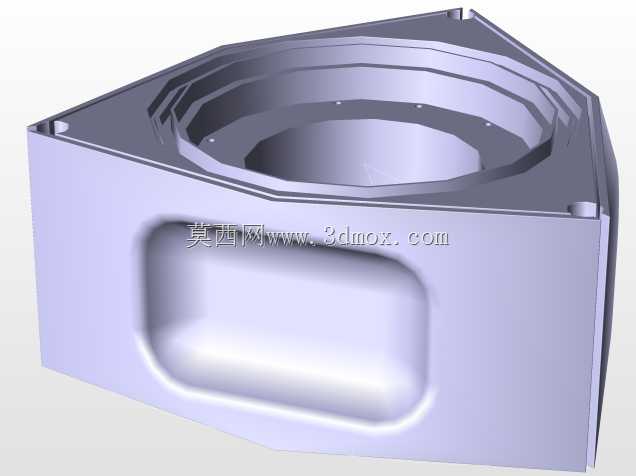

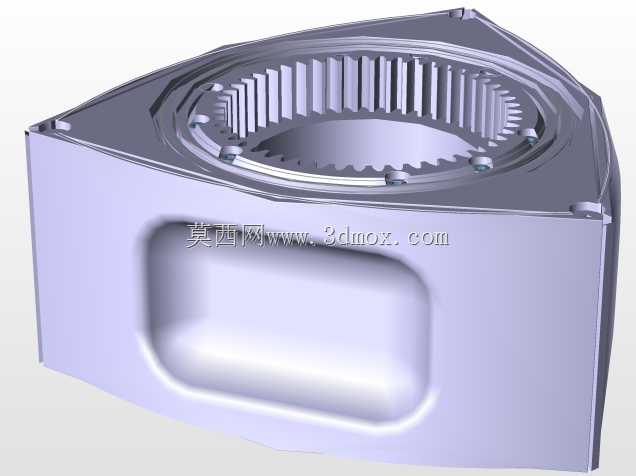

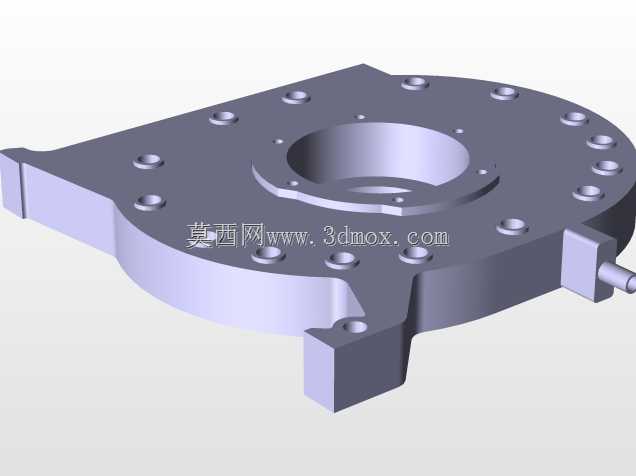

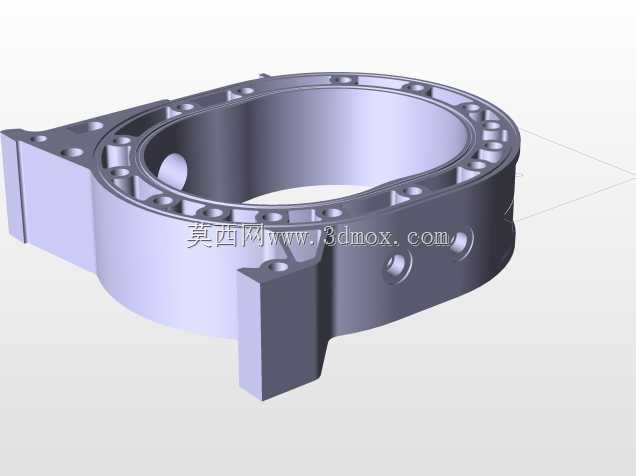

这款集成电机结构的汪克尔转子动力装置，主要面向小型特种动力场景设计，可适配便携发电单元、小型无人载具动力系统、轻量化实验动力平台等对动力单元体积、重量、运转平顺性有较高要求的应用领域，相较于传统往复式活塞内燃机，其取消了曲柄连杆往复运动结构，能够在更小的体积重量下实现更高的功率密度，同时运转过程中振动幅度更低，适合对NVH表现有特殊要求的紧凑安装场景。该装置将动力输出端与驱动电机结构做了集成化设计，既可以通过转子燃烧室的燃油燃烧输出旋转动力，也可配合集成电机实现动力辅助输出、启动一体化、制动能量回收等复合功能，拓展了传统汪克尔引擎的功能边界，进气接口、火花塞安装位、输出轴端均做了标准化适配设计，可直接对接常规燃油供给系统、点火控制系统与负载传动结构，无需额外做大幅改装即可完成台架搭建与测试。在设计思路上，整体采用分层堆叠式壳体结构，前后端盖与中间缸体通过周向均布的紧固件完成锁紧密封，三角转子的密封槽、偏心输出轴的轴承安装位、缸体型线的冷却流道均做了参数化设计，所有紧固件的选型匹配通用标准规格，既保证了装配过程的工艺可行性，也降低了后期维护更换配件的成本，壳体底部设置的一体化安装支座带有定位销孔与螺栓过孔，可直接固定在标准型材机架或设备安装平台上，无需额外设计转接安装结构。外形尺寸上，整体结构呈类方形布局，输出轴端突出壳体的长度控制在合理范围，周向的进气接头、火花塞接线端均未超出安装支座的边界投影范围，安装时可直接嵌入预留的方形安装舱内，周边预留5毫米间隙即可满足管路接线与散热通风需求，不会与周边安装结构产生干涉，偏心输出轴采用标准轴径与键槽设计，可直接对接联轴器、带轮等常规传动部件，适配不同的负载连接需求。缸体内部的三角转子与缸壁配合面做了密封结构优化，可有效降低工作过程中的燃气泄漏风险，提升动力输出效率，壳体上预留的冷却通道接口可对接外置冷却循环系统，满足长时间高负载运转下的散热需求，集成的电机部分与转子输出轴同轴布置，不会额外增加动力单元的径向尺寸，进一步压缩了整体结构的安装空间。
