Koncar5AZ90S-6电机配套刚性联轴器接头

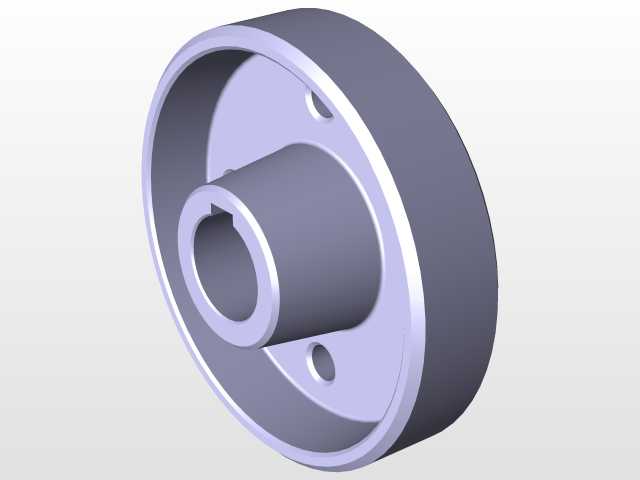

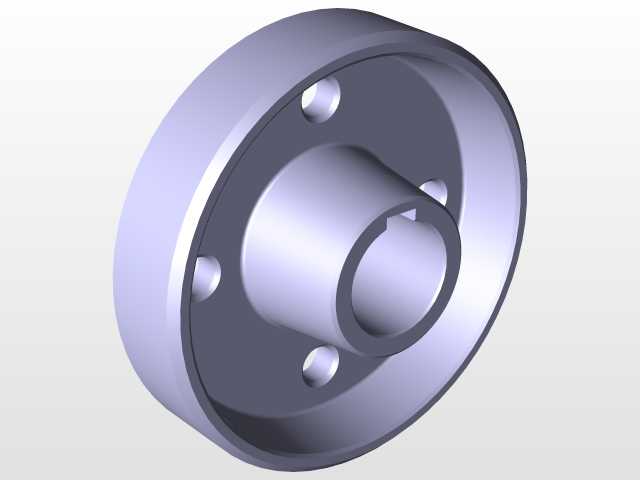

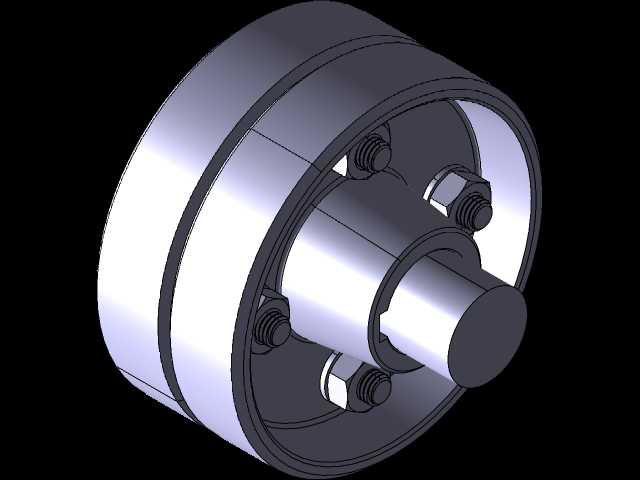

　　在工业传动系统的轴系连接场景中，刚性联轴器是实现两根轴同轴刚性传动、无间隙传递扭矩的核心部件，这款适配Koncar 5AZ 90S-6电机的刚性联轴器接头，主要服务于中小功率工业电机的输出端传动连接，适配0.75kW功率、900r/min额定转速的工况，常见于小型输送设备、轻工生产线辅机、通用机床进给机构这类对传动同轴度要求较高、无显著径向轴向偏移补偿需求的传动环节。这类刚性联轴器不具备偏移补偿能力，因此对安装时的两轴对中精度要求较高，设计阶段首先要匹配对应电机的输出轴轴径公差，同时兼顾被连接从动轴的轴伸尺寸，确保配合面的公差带符合传动要求，避免运行中出现轴孔配合松动、应力集中的问题。整套接头的组成包含联轴器主体、连接螺栓、

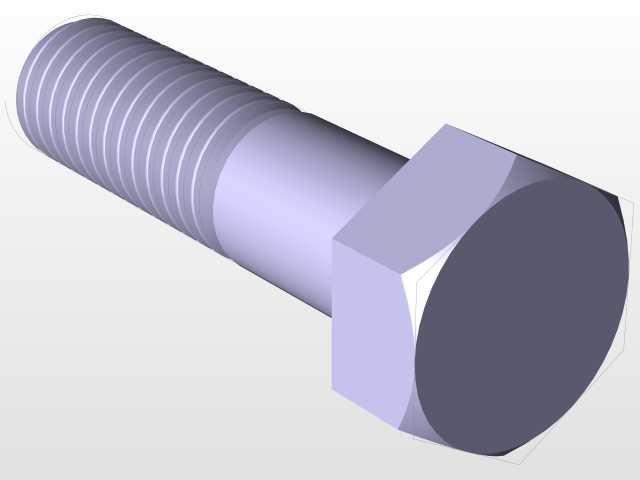

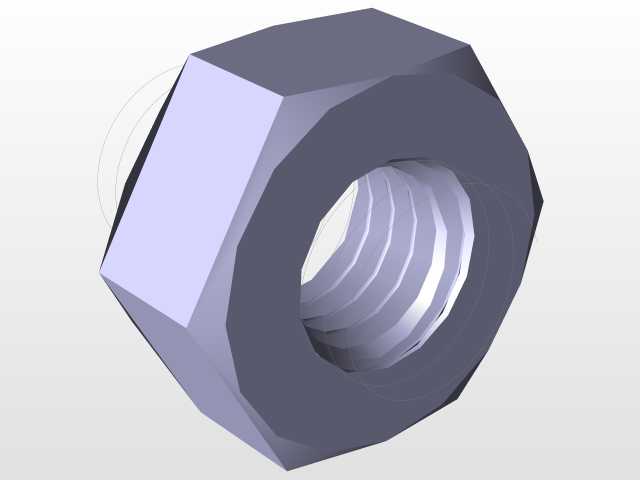

　　锁紧螺母、定位轴键、密封垫圈等部件，所有紧固件与密封件的尺寸、性能参数均遵循ISO与DIN相关标准，在实际选型替换时，可直接匹配对应标准等级的标准件，无需单独定制非标配件，大幅降低后期运维的配件采购成本与更换周期。设计过程中，首先根据电机额定功率与额定转速计算所需传递的额定扭矩，在此基础上预留1.5-2倍的安全系数确定联轴器主体的最小轴径与法兰厚度，螺栓的分布圆直径结合轴孔尺寸合理排布，确保螺栓拧紧后产生的压紧力足够传递额定扭矩，不会出现传动打滑或螺栓受剪过载断裂的问题。轴键的选型严格对应轴径的标准键槽尺寸，键与键槽的配合公差选择过渡配合，既保证装配时的便利性，又能在运行中稳定传递扭矩，避免键槽出现压溃磨损。

　　垫圈的选用兼顾防松与密封需求，在有粉尘或少量溅水的工业场景中，能减少外界杂质进入轴配合面，降低轴颈锈蚀与磨损的概率。安装边界方面，这款联轴器的轴向总长度需要匹配电机轴伸与从动轴伸的插入深度之和，安装时要保证两轴的径向偏移量控制在0.03mm以内，角向偏移不超过0.05°，否则运行中会产生额外的附加载荷，加剧轴承磨损与整机振动。联轴器的外圆尺寸需要预留足够的安全防护空间，避免运行中与周边的机架、护罩产生干涉，螺栓拧紧时需遵循对角分次拧紧的工艺要求，保证每个螺栓的预紧力均匀一致，避免因预紧力不均导致联轴器端面偏斜。在实际应用场景中，这类刚性联轴器相比弹性联轴器具备更高的传动刚度，在需要精准传递转速、无传动滞后的场合更具优势，

　　比如小型精密输送辊的传动、定速回转工装的驱动连接，都能依靠其无间隙传动的特性保证运行的稳定性。设计时也充分考虑了加工工艺性，联轴器主体的结构尽量采用规则的回转体特征，减少复杂曲面加工，轴孔与端面的垂直度、同轴度公差设置符合常规机加工的精度可达范围，不需要特殊的加工设备即可完成生产制造，降低加工成本与生产周期。
