7kN静载优化型螺旋起重顶升装置

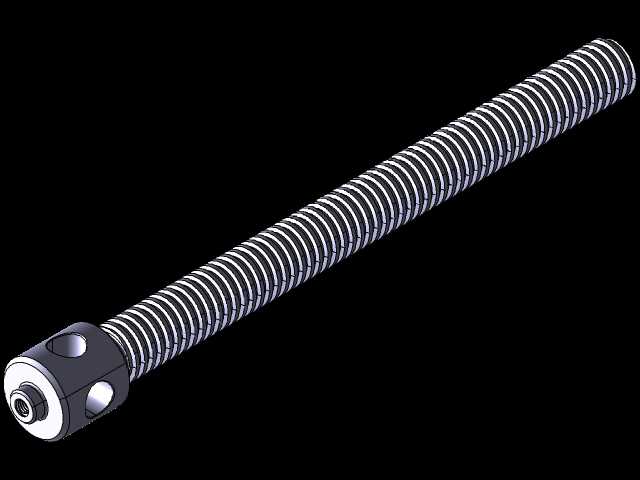

　　在设备检修、小型构件安装、工装调平这类需要垂直顶升支撑的作业场景里，螺旋类顶升装置的应用覆盖度远高于液压类产品，尤其是无外接动力源、需要长时间持载保压的工况下，螺旋副的自锁特性可以完全规避液压系统泄漏带来的沉降风险，这也是这类产品在机加工工位调平、小型设备拆装、户外无电源作业场景中被广泛选用的核心原因。这款顶升装置针对7kN额定静载做了全链路的结构优化，所有连接用的螺栓、配套垫圈都严格遵循ISO与DIN相关标准选型，没有采用非标准的定制紧固件，后续维护替换时可以直接采购标准件完成更换，不需要单独加工定制配件，能大幅降低后期运维的配件成本与等待周期。设计阶段先从螺旋副的受力校核切入，先根据额定载荷计算梯形螺纹的中径、

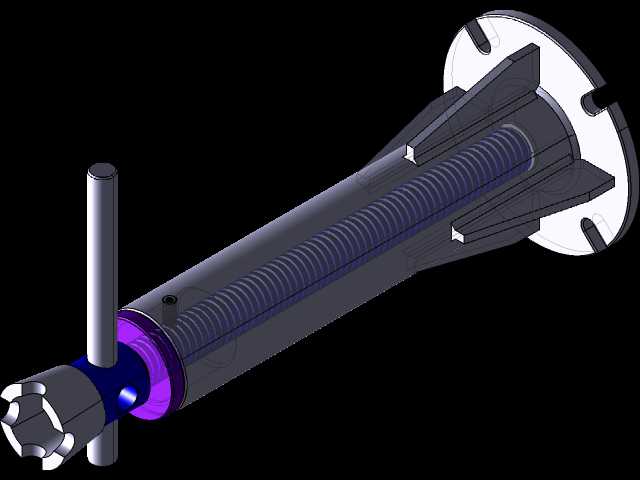

　　螺距与牙型工作高度，确保螺纹接触面的比压在许用范围内，避免长期持载出现牙型变形或滑牙问题，同时兼顾螺旋副的传动效率，控制空载转动手轮时的操作力矩，避免顶升作业时操作力过大增加劳动强度。整体结构采用螺母固定、螺杆旋转顶升的布局，底座做了加大的支撑面设计，支撑面的平面度公差控制在0.1mm以内，作业时可以稳定贴合地面或支撑基准面，不会因为接触面倾斜出现偏载；顶部的顶升头做了防滑滚花与圆弧过渡，接触被顶升构件时可以增大摩擦力，同时避免硬接触刮伤构件表面。装配结构上做了防脱限位设计，螺杆上升到最大行程时会被内置的限位台阶挡住，不会因为操作超行程出现螺杆脱出的安全隐患；外壳与螺杆之间设置了防尘圈，可以阻挡作业环境中的灰尘、

　　铁屑进入螺旋副摩擦面，减少磨损延长使用寿命。建模过程中对所有配合面做了干涉检查，运动仿真阶段模拟了全行程顶升、偏载10%额定载荷的工况，验证各部件的运动轨迹无卡滞，受力薄弱环节的应力值都在材料许用应力范围内，安全系数满足静载作业的要求。安装边界上，底座的安装孔位按照常用的工装固定尺寸设计，既可以直接放置在平整地面使用，也可以通过螺栓固定在工装台架上作为固定顶升工位使用，整体外形尺寸紧凑，收纳后占用空间小，适合放在维修工具箱内随车携带，应对户外突发的顶升作业需求。
