锥座式螺旋承重千斤顶结构设计

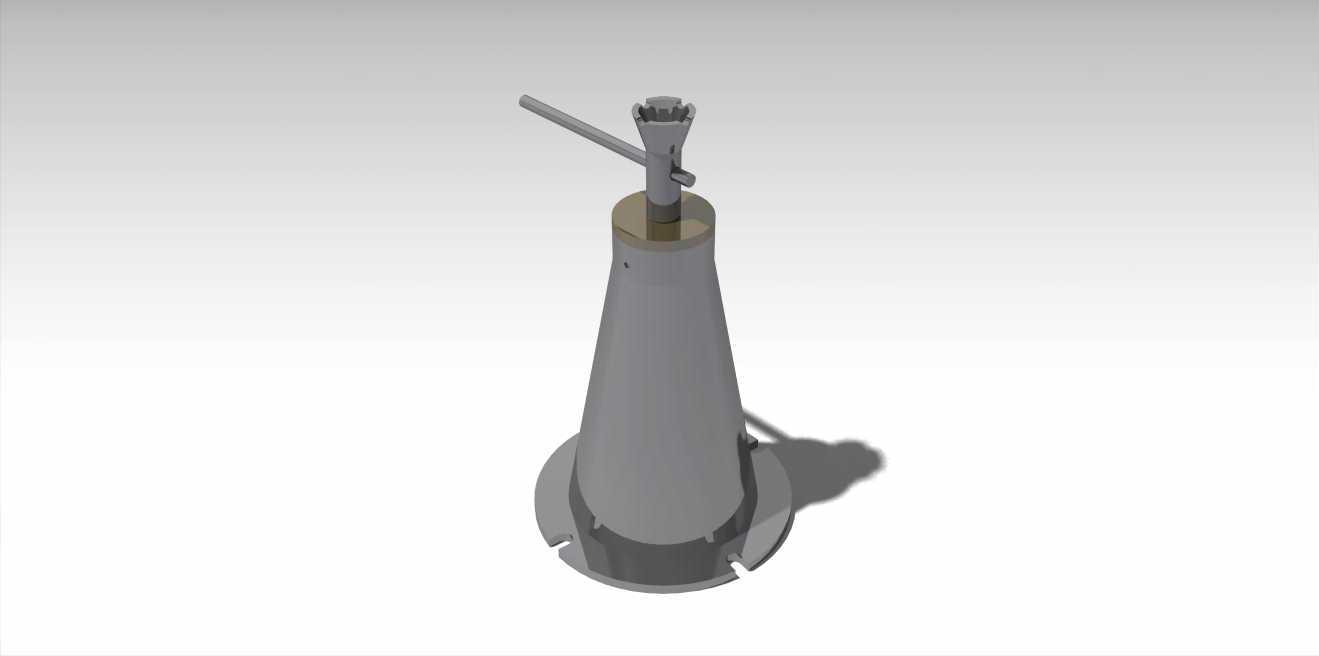

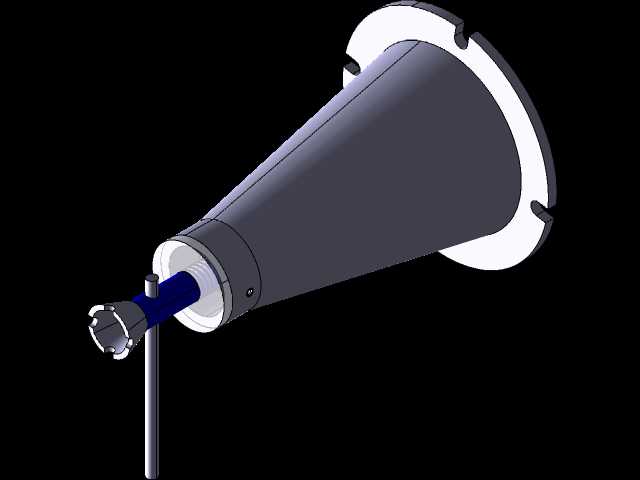

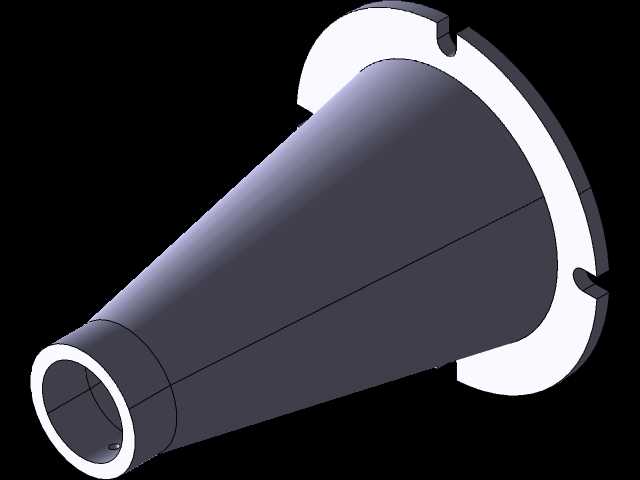

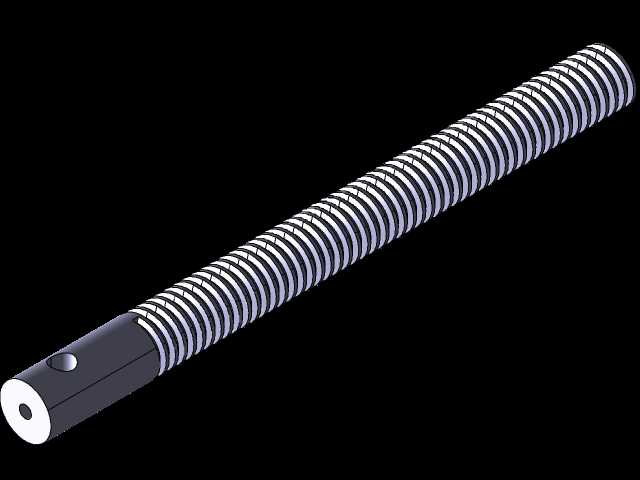

　　这款螺旋顶升支撑设备，主要面向小型设备检修、轻型构件安装调平、工位工装承重支撑这类场景使用，区别于液压类顶升设备，它不存在密封件老化泄漏、长期承重泄压回落的问题，在需要长时间保持固定支撑高度的作业场景里，稳定性表现更突出。从结构设计逻辑来看，整体采用锥台形主体外壳作为主要承力载体，下接带缺口定位的圆形底盘，底盘的缺口设计是为了适配现场地面的预埋凸起、地脚螺栓露头这类安装边界，避免放置时出现悬空翘边的问题，锥台形的外壳从下往上截面逐步收窄，既可以降低整体重心，减少侧翻风险，也能在同等材料用量下提升壳体的抗弯折、抗侧向载荷能力，毕竟现场作业时难免会有侧向力作用在支撑点上。核心的传动部分采用梯形螺纹副配合，

　　梯形螺纹的自锁特性可以保证在任意顶升高度下，无需额外锁止结构就能保持位置，不会因为负载作用出现自动回落，顶部的承载头做了内凹的卡槽设计，用来适配被支撑构件的底部凸起，避免顶升过程中出现接触面滑移，侧面穿插的操作杆是增力结构，通过延长力臂降低手动操作的输入力矩，普通操作人员无需额外辅助工具就能完成顶升操作。在安装边界的考量上，底盘直径控制在常规工位垫板的适配范围内，不需要额外制作超大的支撑垫板就能分散对地面的压强，整体收拢后的高度可以适配大多数设备底部的初始预留间隙，最大顶升行程覆盖了常规轻型设备检修、构件调平的高度需求，不需要额外搭配垫块就能满足多数作业要求。和同类螺旋顶升设备相比，这款结构没有多余的复杂零部件，

　　所有承力部件都整合在锥台外壳内部，既可以避免作业现场的灰尘、铁屑进入螺纹传动副造成卡滞，也能减少外部磕碰对传动结构的损伤，日常维护只需要定期在螺纹副位置涂抹润滑脂即可，不需要复杂的保养流程。在实际选型使用时，需要注意它的额定承重范围匹配，因为整体结构偏向轻型作业场景，不适合大吨位重载顶升作业，但是在工位工装调平、小型设备拆装支撑、轻型构件安装定位这类场景下，它的结构可靠性、操作便捷性都有明显优势，尤其是在没有液压动力源、需要长时间保持支撑高度的作业环境里，这种纯机械螺旋结构的适配性更强。
