汽车双横臂独立悬架结构三维设计

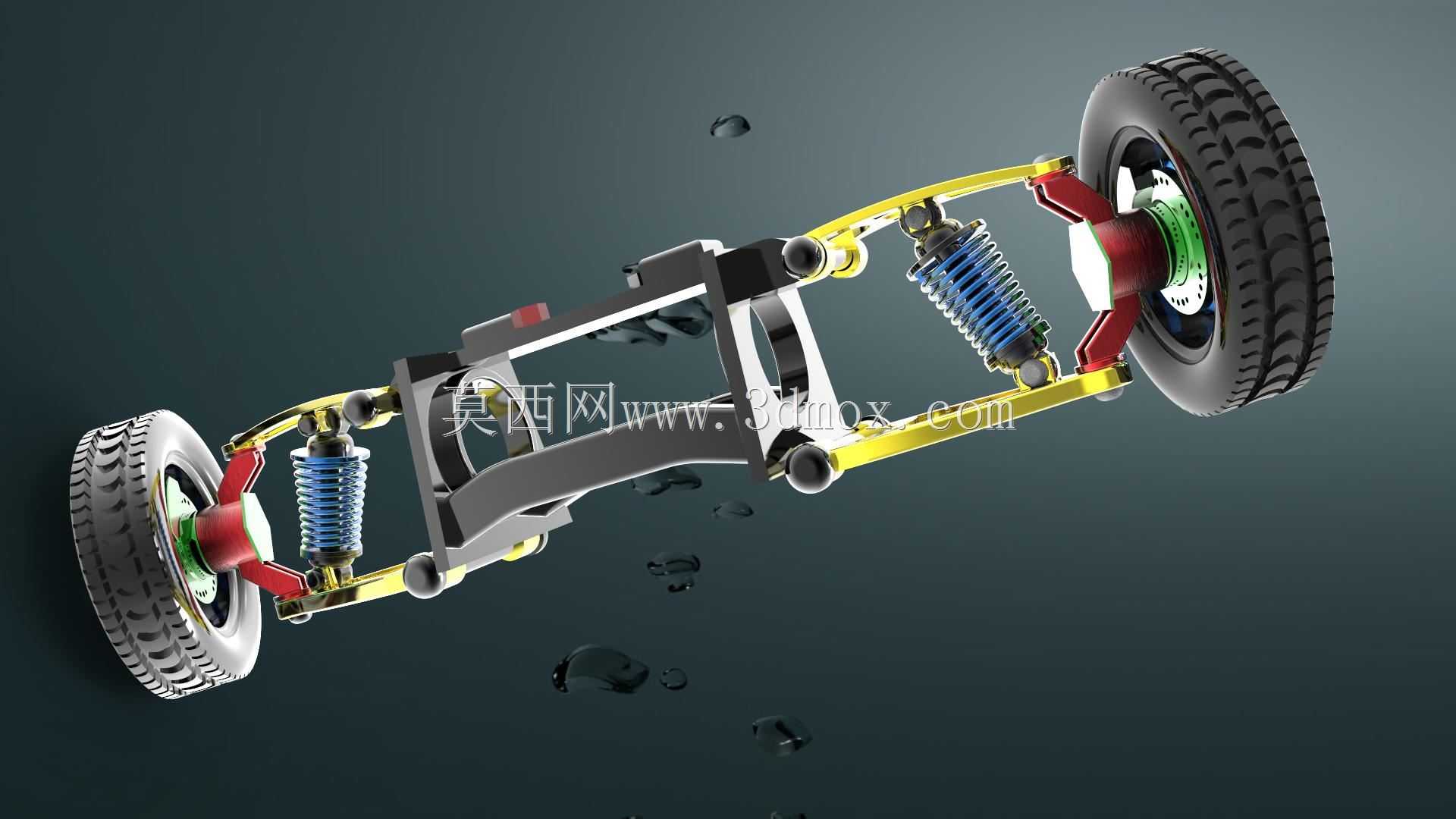

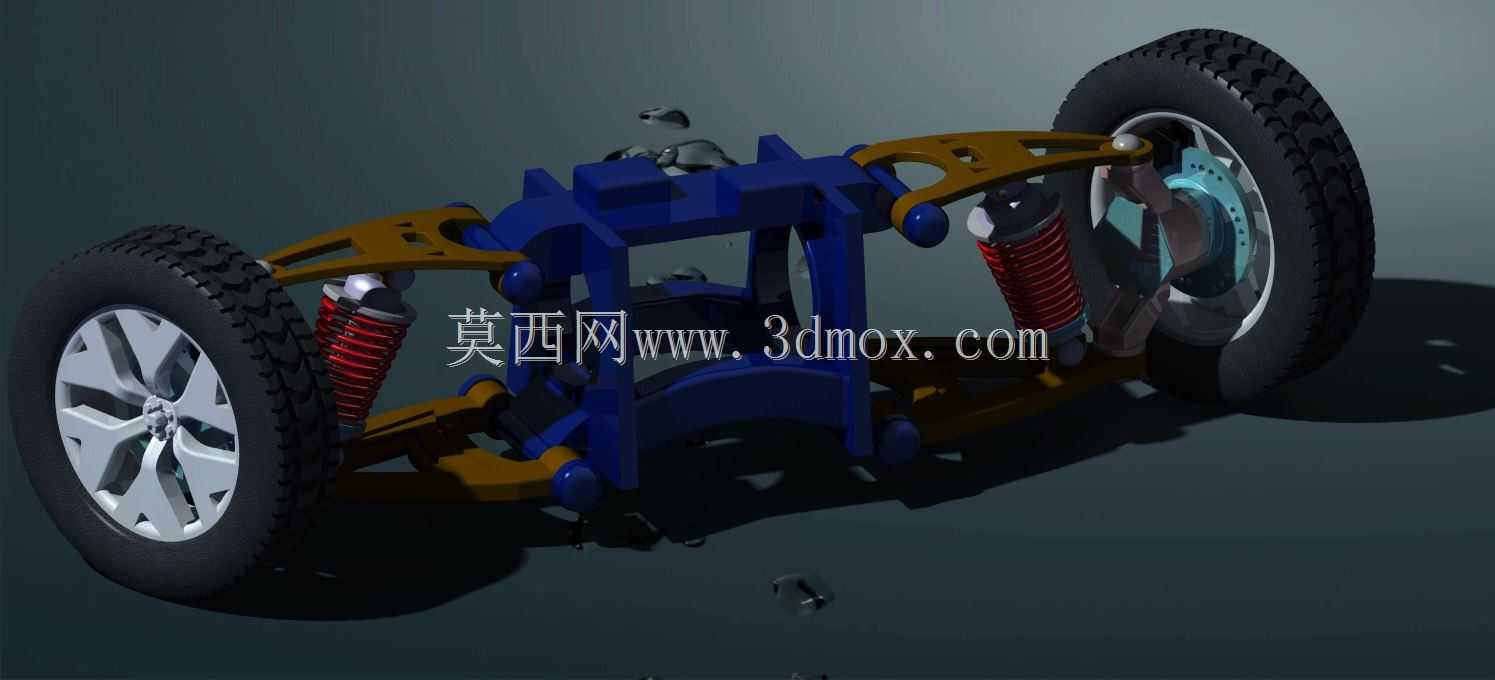

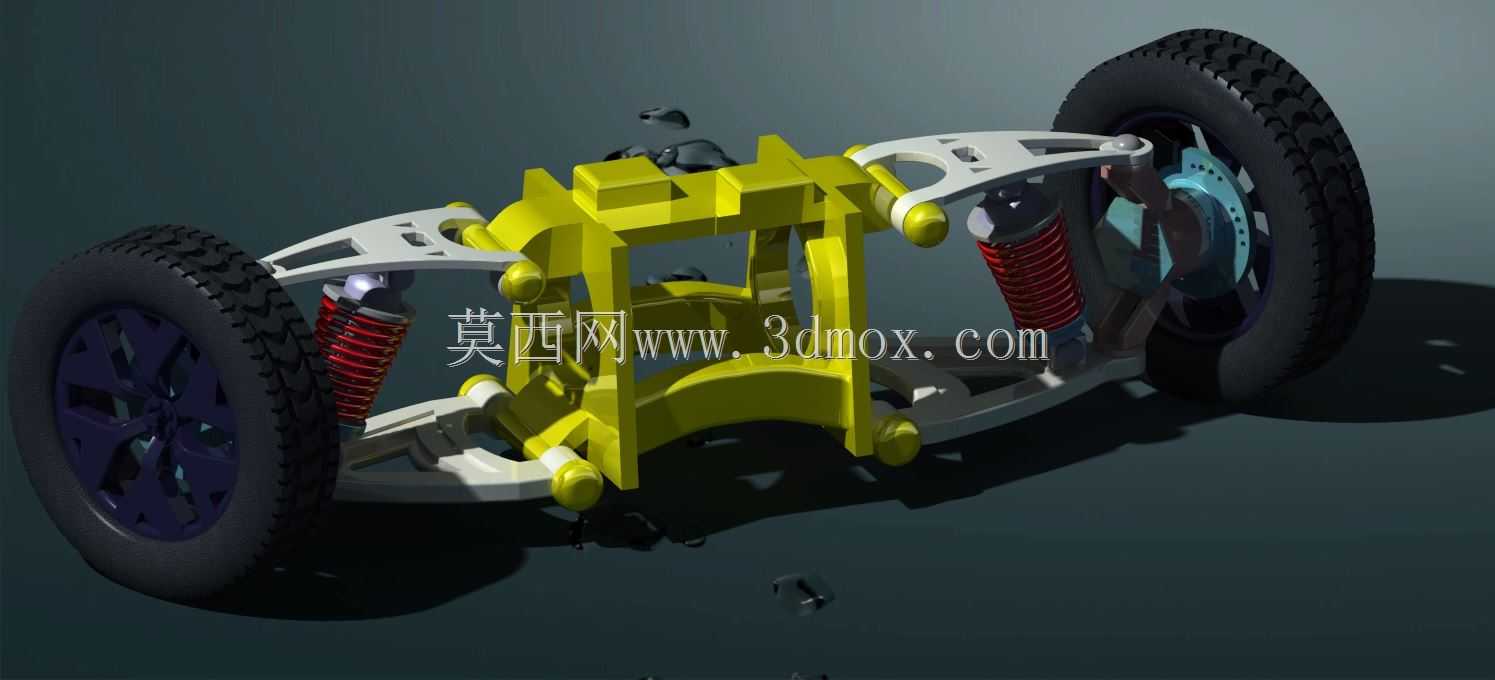

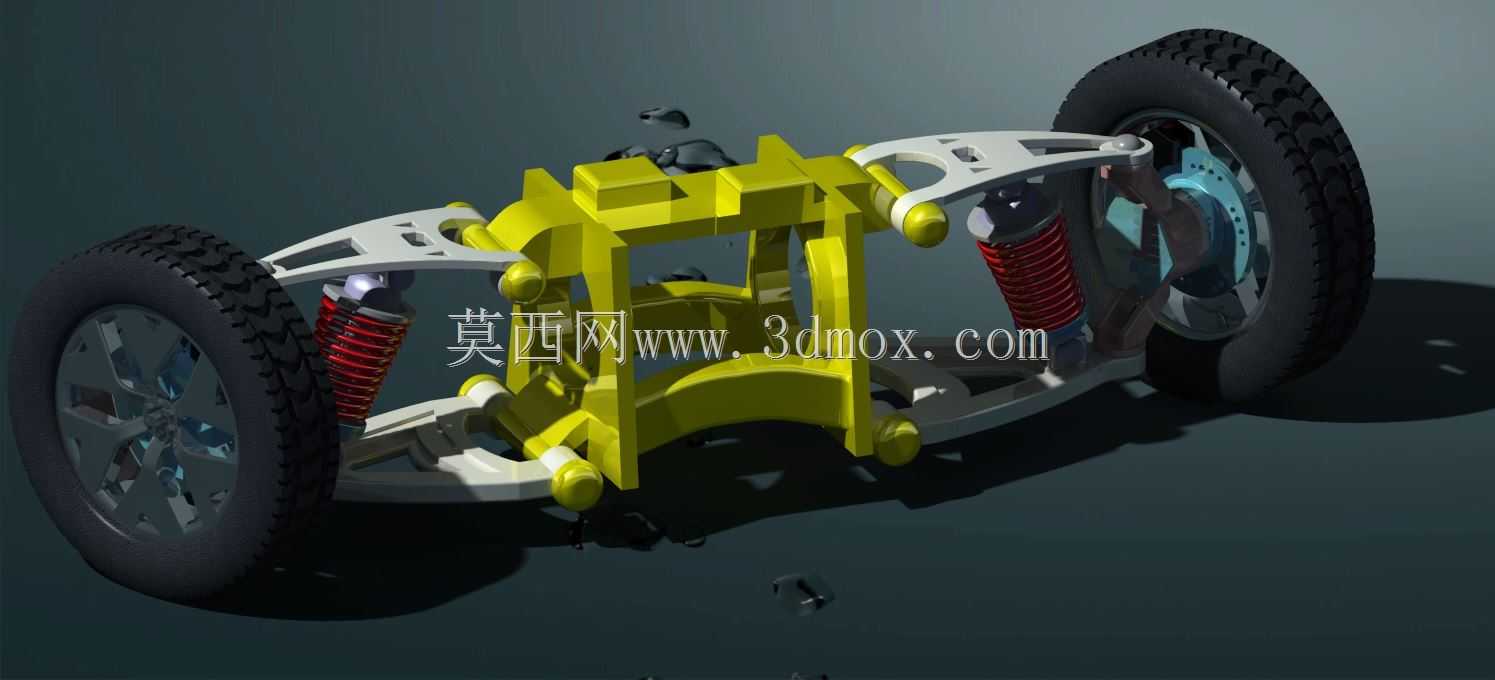

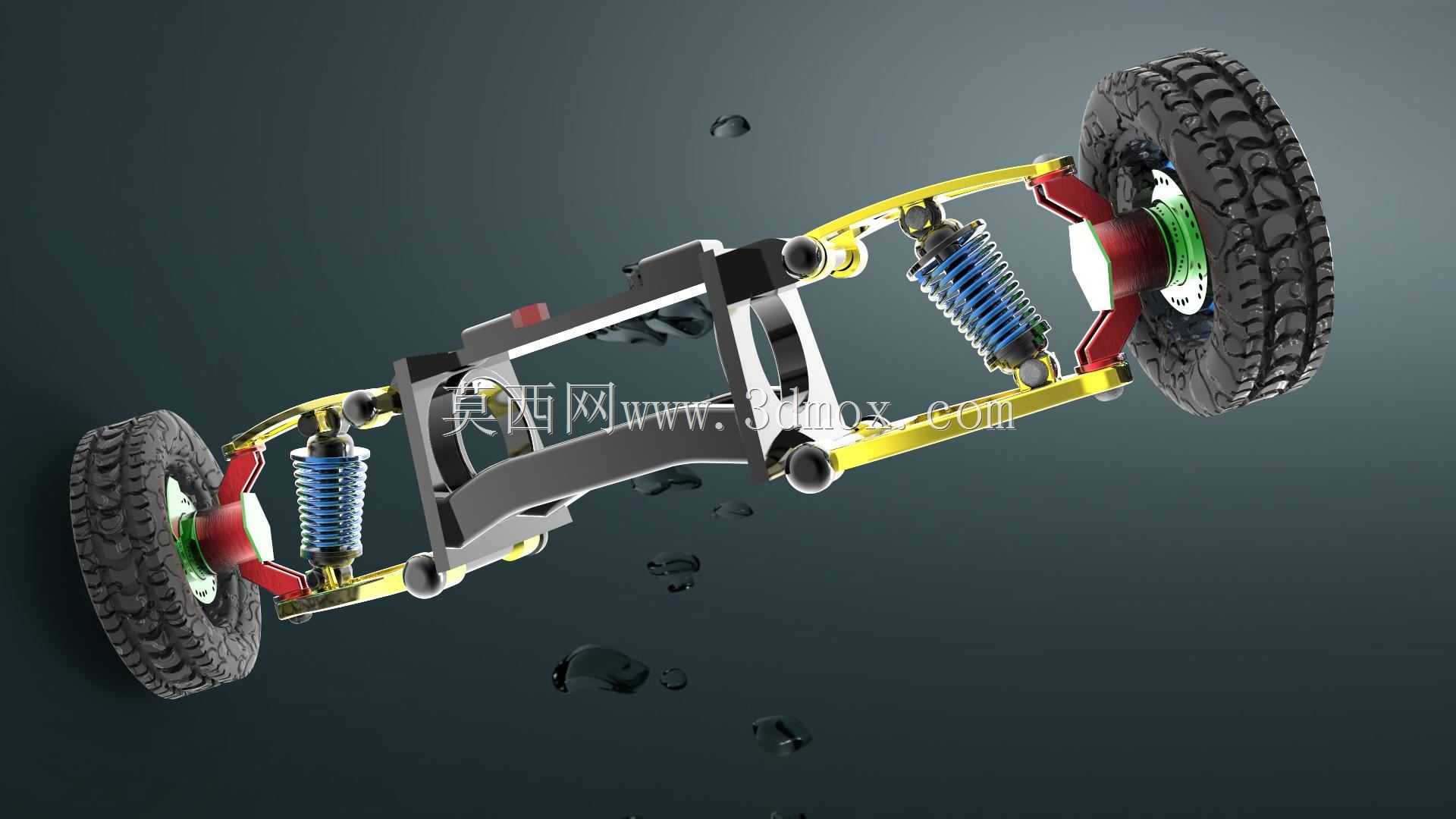

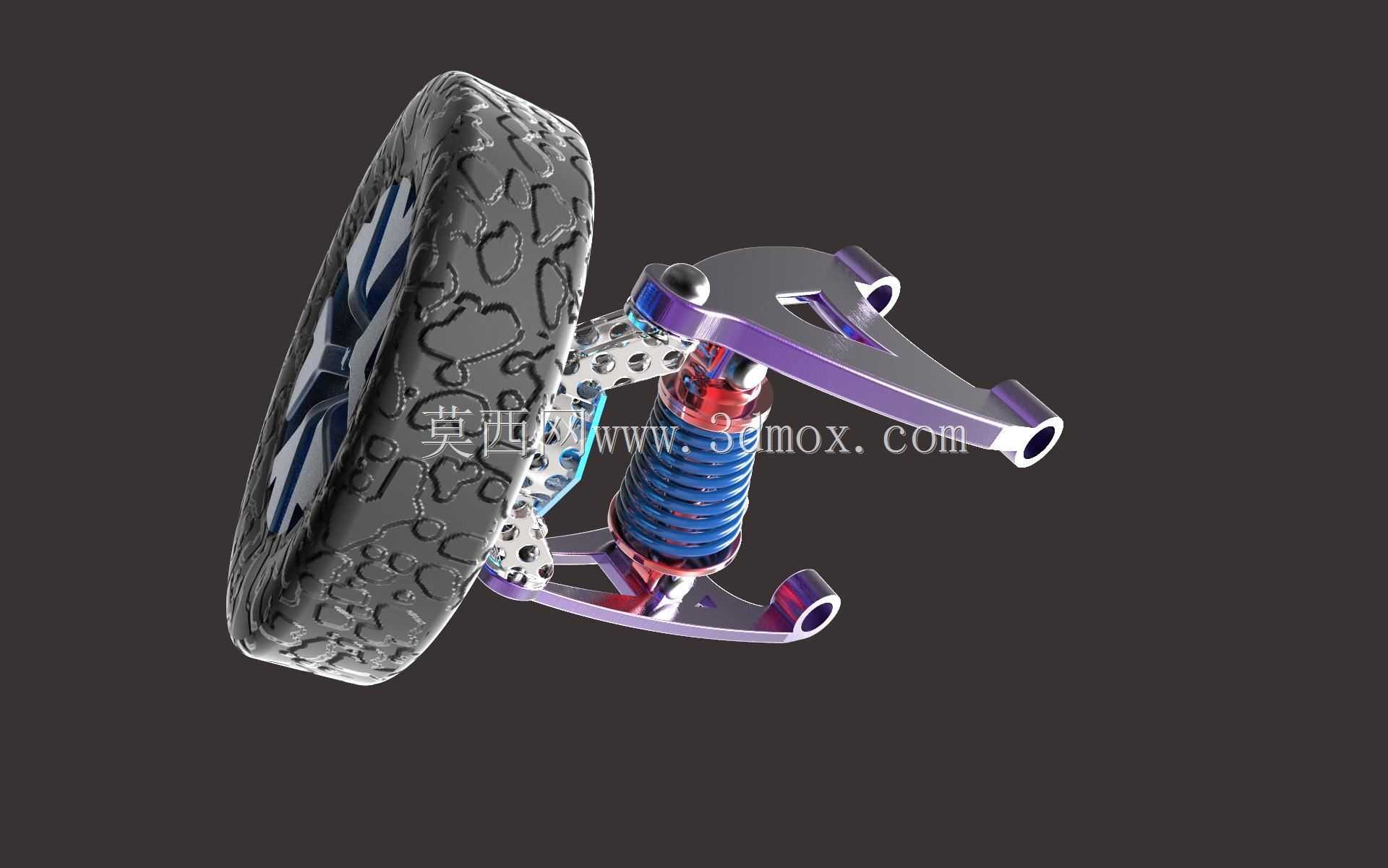

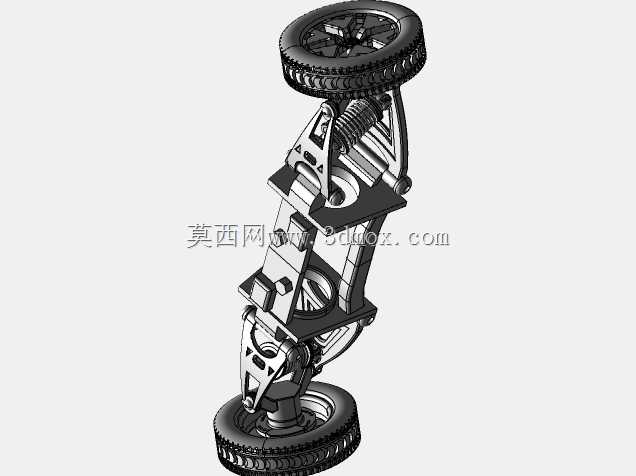

双横臂式独立悬架是乘用车辆、越野车辆以及高性能运动车型底盘系统中的核心承载与导向部件，这套三维结构完整还原了该类悬架的实际装配形态与运动逻辑，可直接用于底盘性能仿真、结构验证以及教学演示场景。在实际整车应用中，这类悬架主要承担车轮与车架之间的连接传力作用，能够在车辆行驶过程中精准约束车轮的运动轨迹，在车辆经过起伏路面、完成转向动作或是承受侧向载荷时，保证车轮定位参数始终处于合理区间，大幅提升轮胎的接地性能，既可以优化车辆的操控响应精度，也能有效过滤路面传递的颠簸振动，提升驾乘的舒适感受。

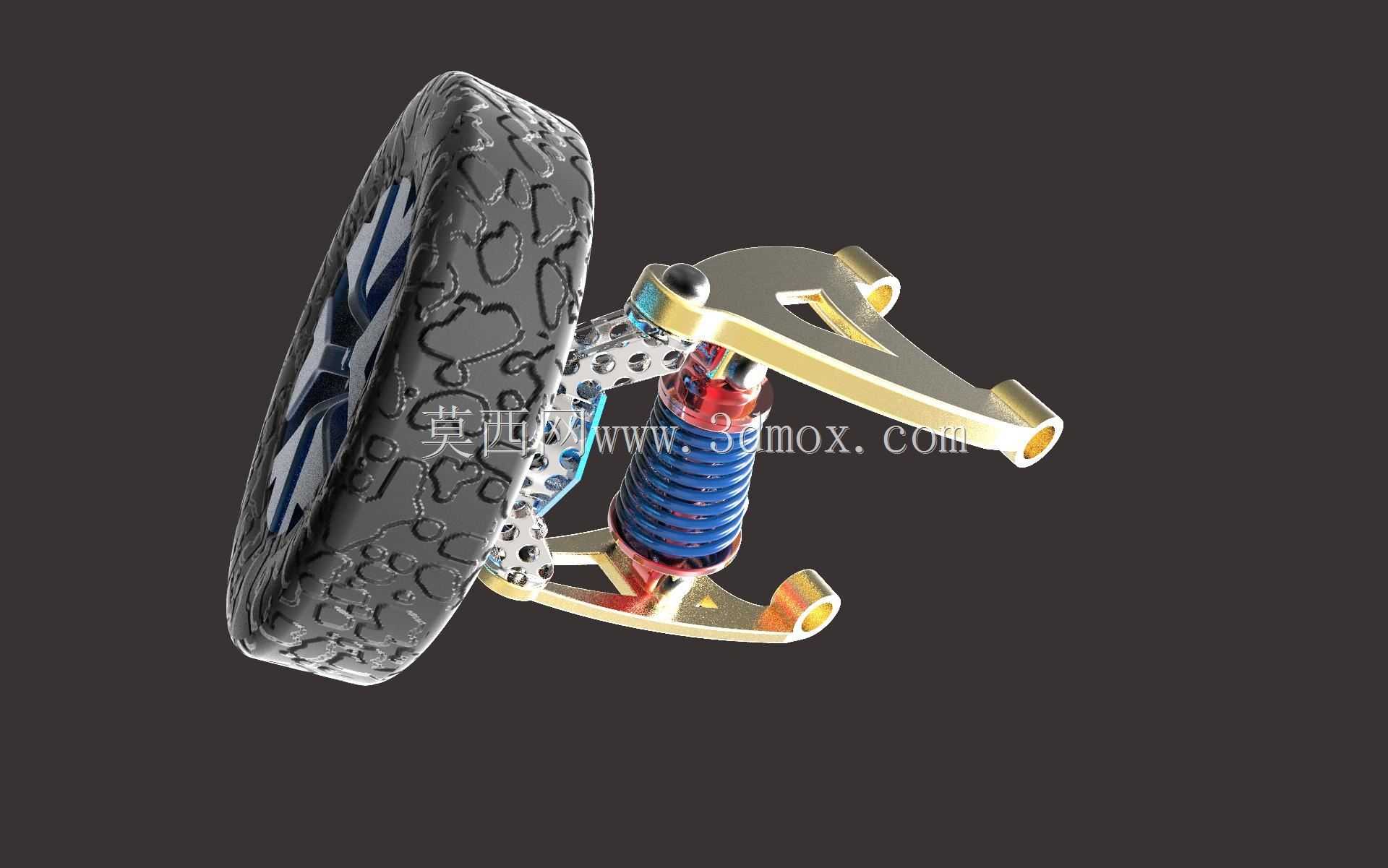

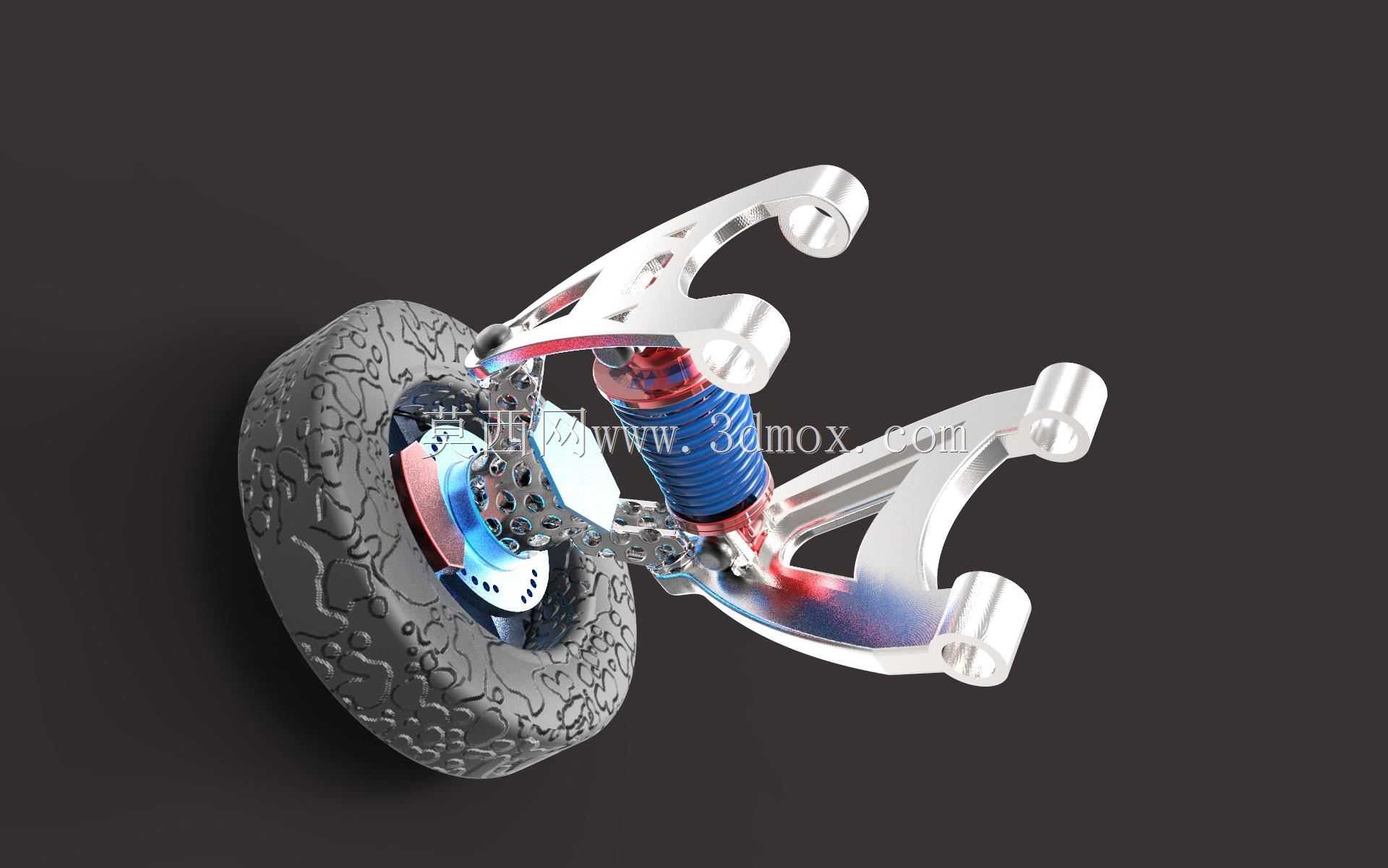

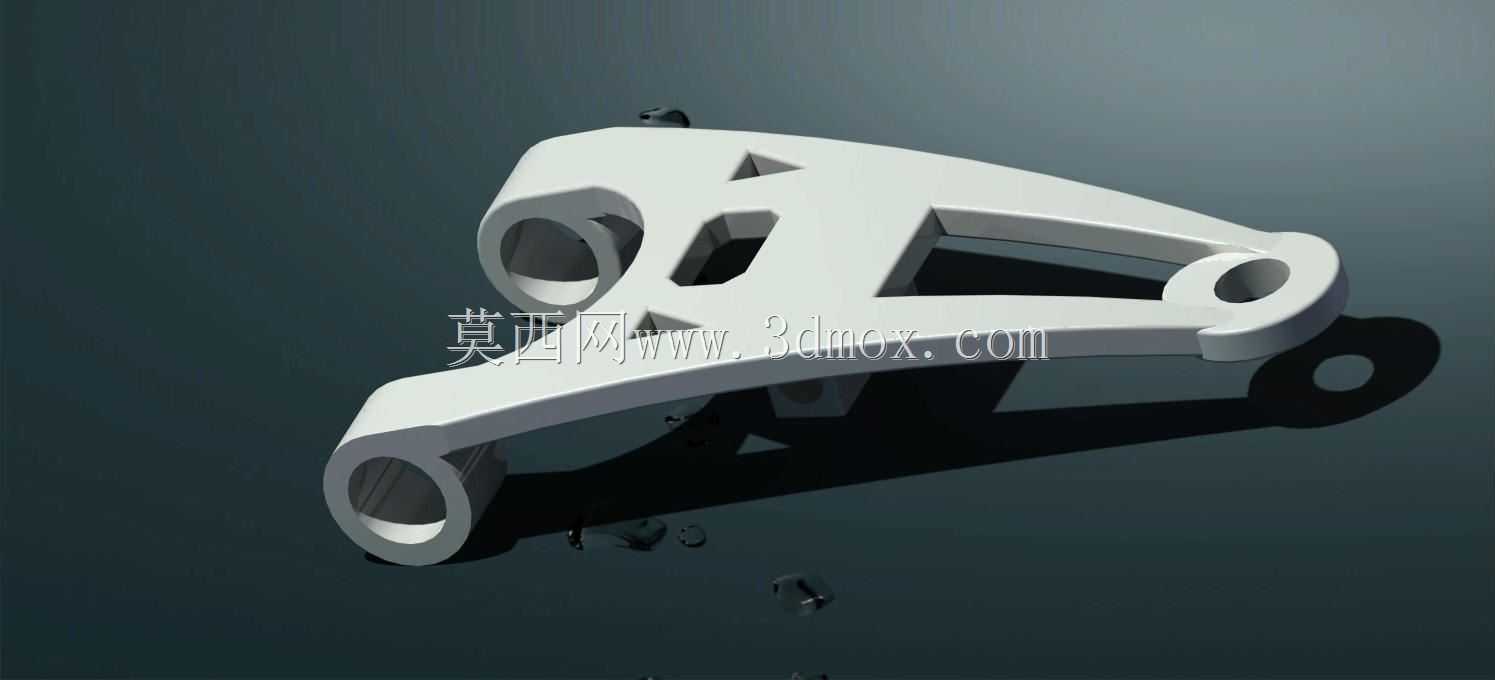

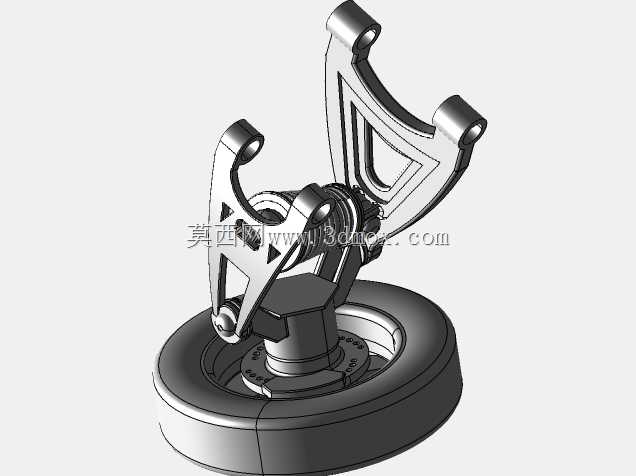

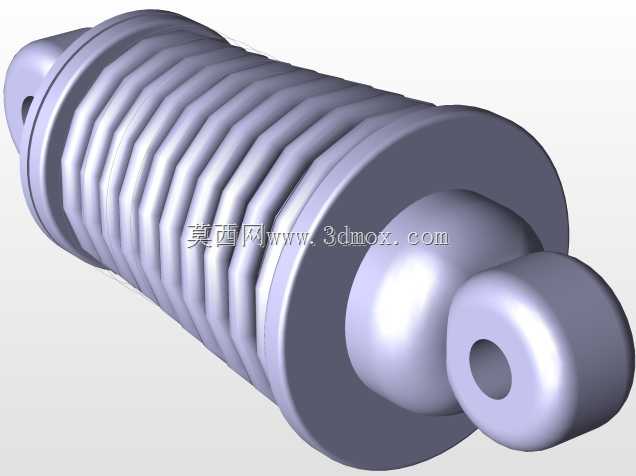

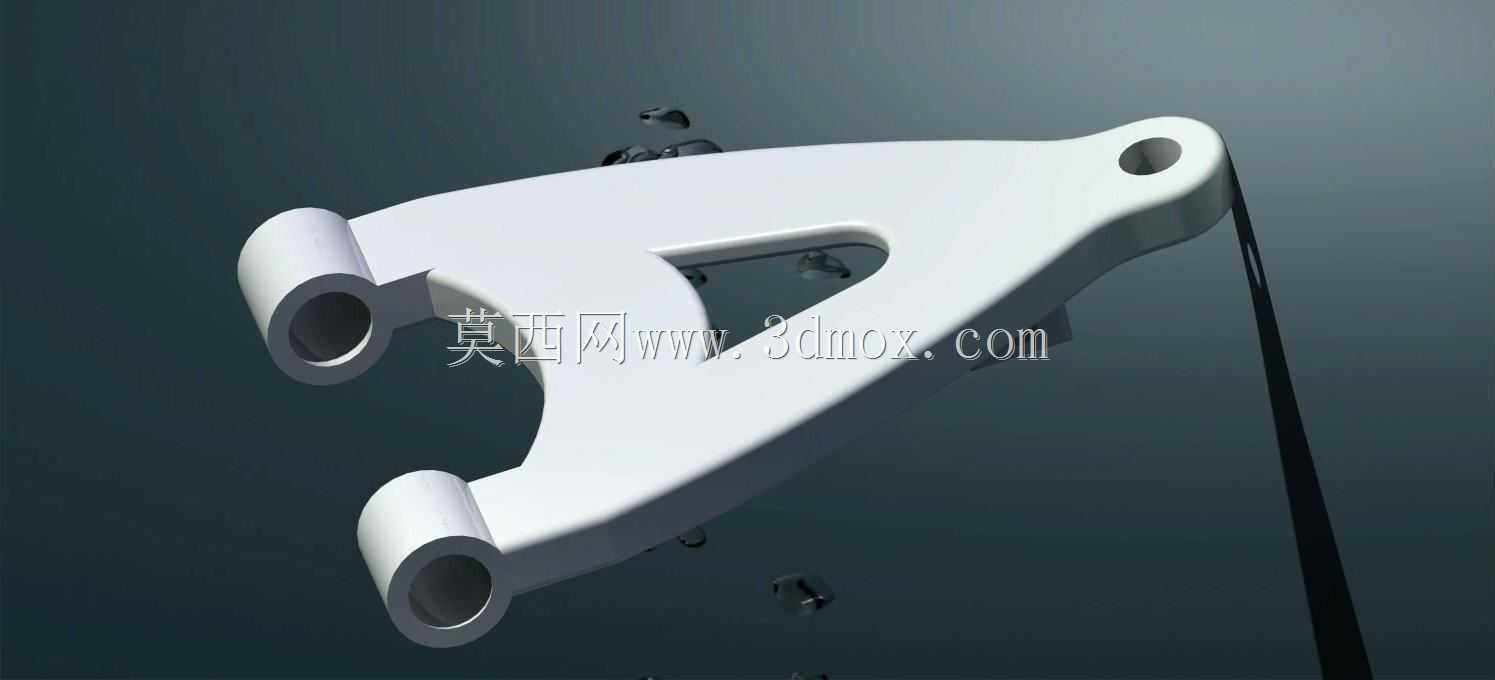

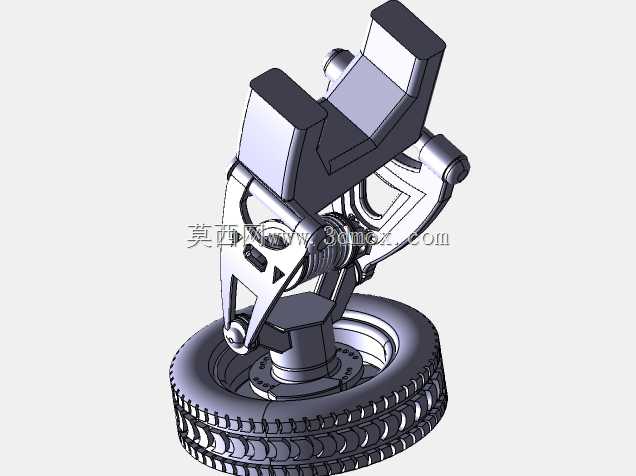

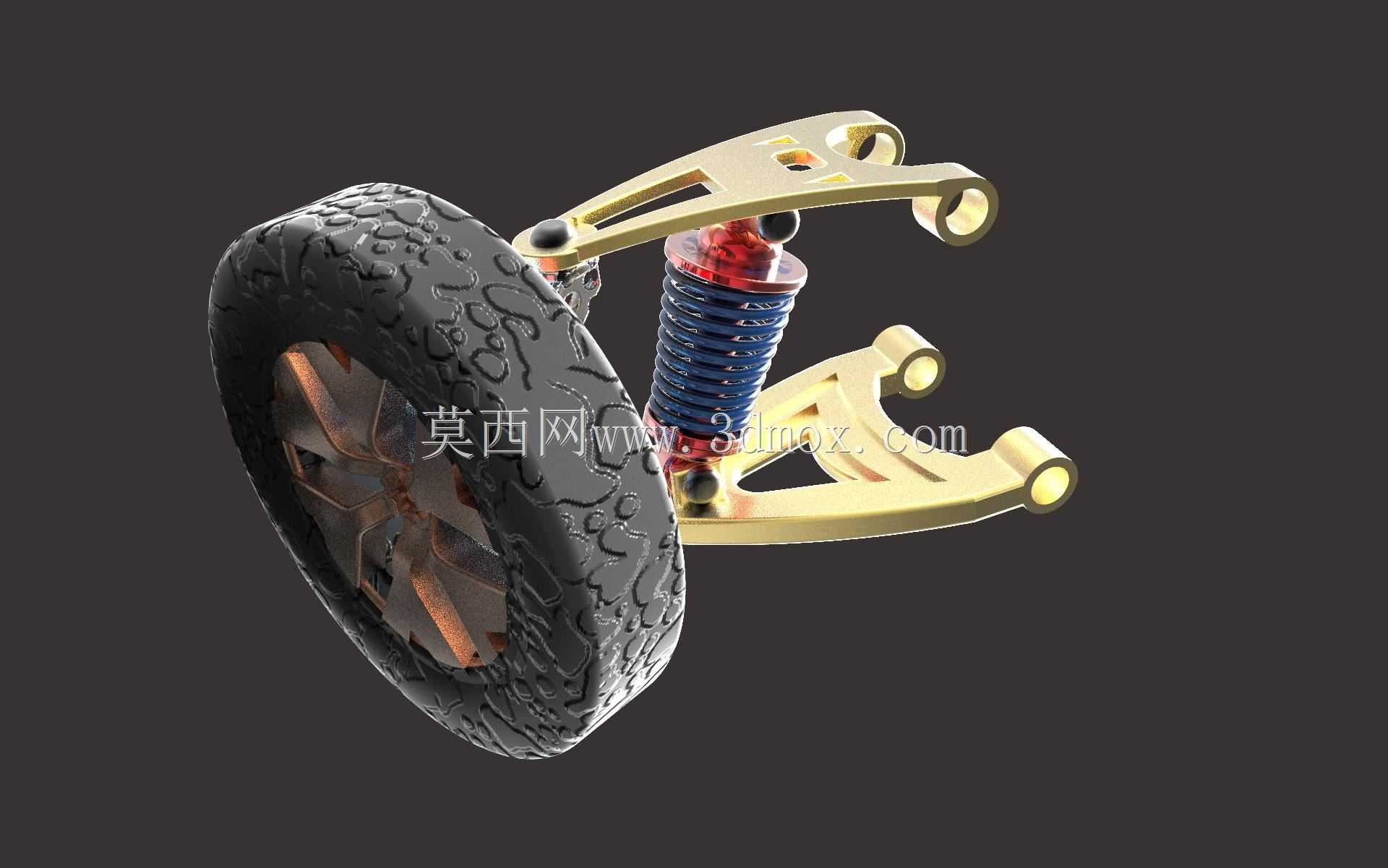

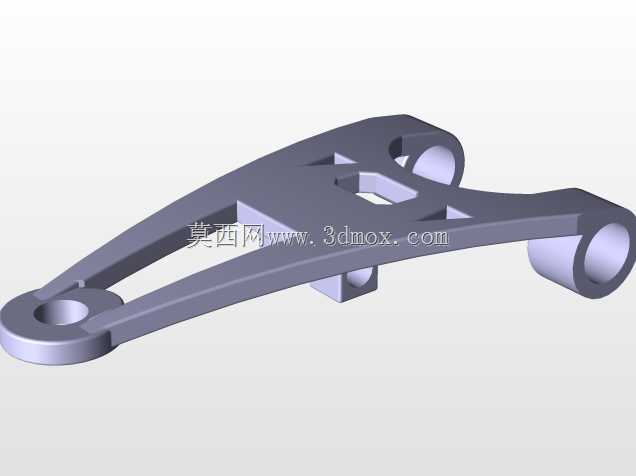

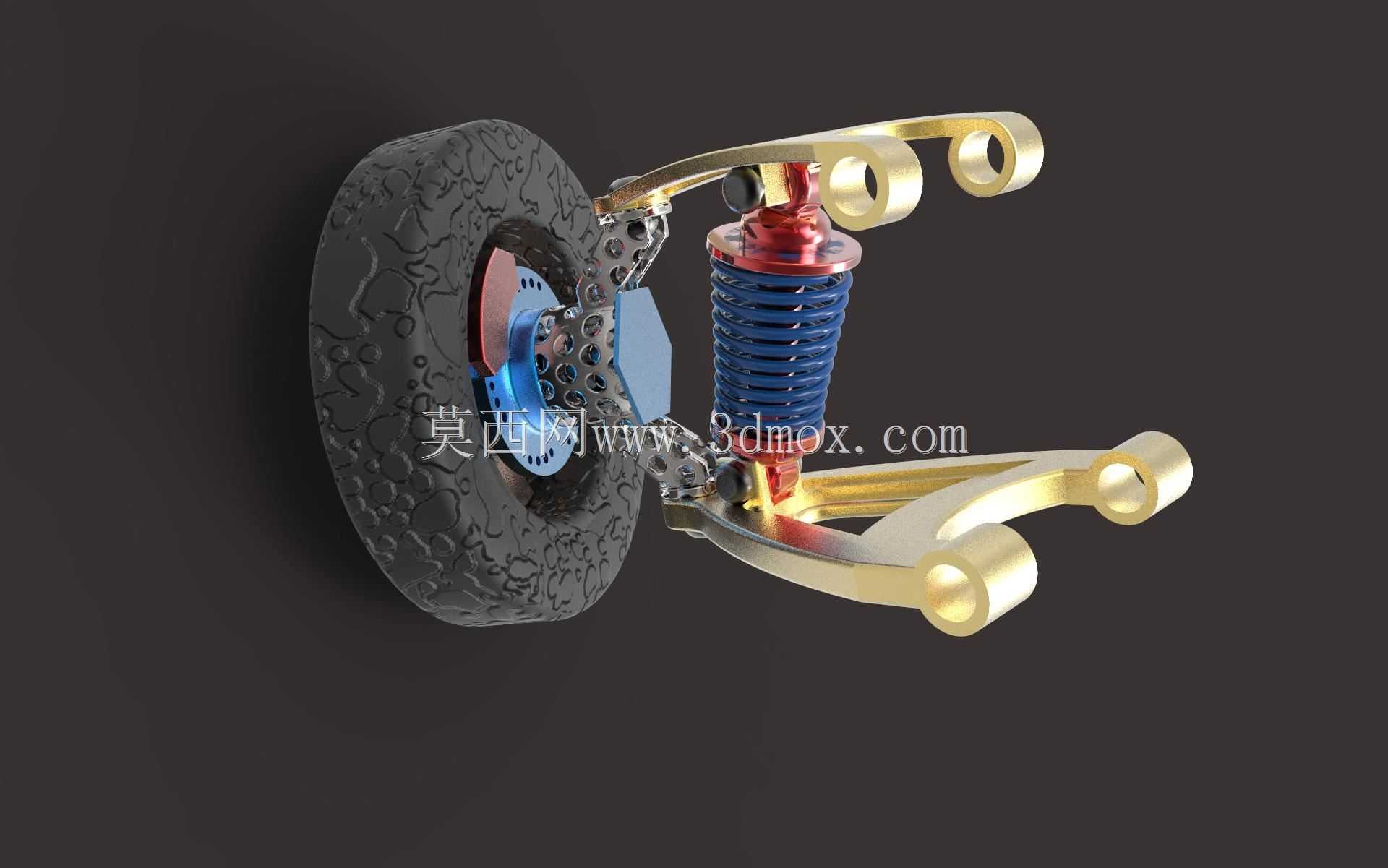

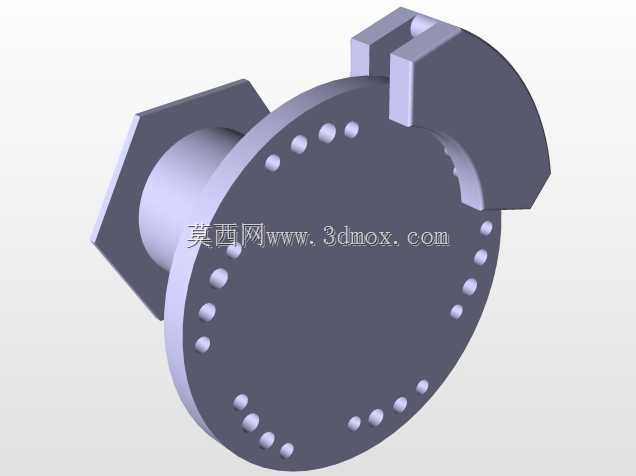

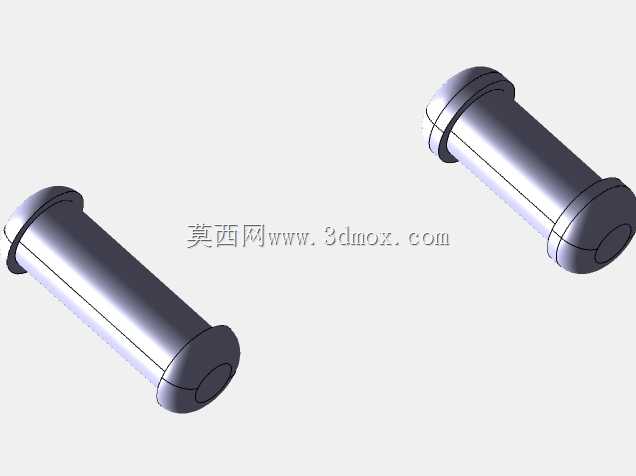

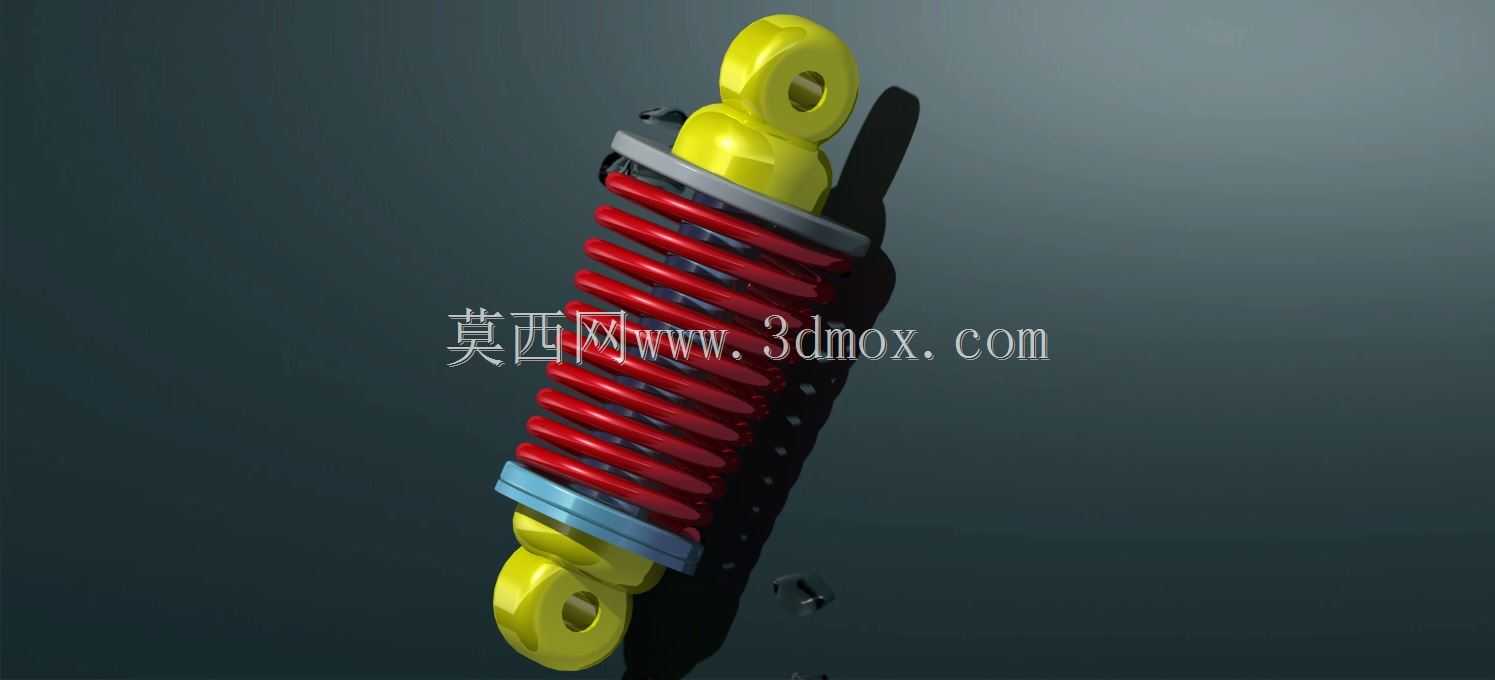

从功能特性来看，这套悬架采用上下两根不等长横臂作为核心导向构件，搭配螺旋弹簧与筒式减震器组成的弹性阻尼单元，同时集成了转向节、轮毂轴承、刹车盘安装位等配套结构。上下横臂通过橡胶衬套分别与车架副车架、转向节形成铰接连接，当车轮随路面起伏产生上下跳动时，两根横臂会按照设计的摆动轨迹运动，主动调整车轮的外倾角、前束角参数变化幅度，避免轮胎出现偏磨问题，同时在车辆过弯承受较大侧向力时，能够提供足够的支撑刚度，减少车身侧倾幅度。减震器与螺旋弹簧采用倾斜布置的方式，既可以优化悬架的垂直行程空间，也能更好地匹配弹性元件的刚度特性与阻尼器的阻尼曲线，让冲击载荷的传递更加平缓。

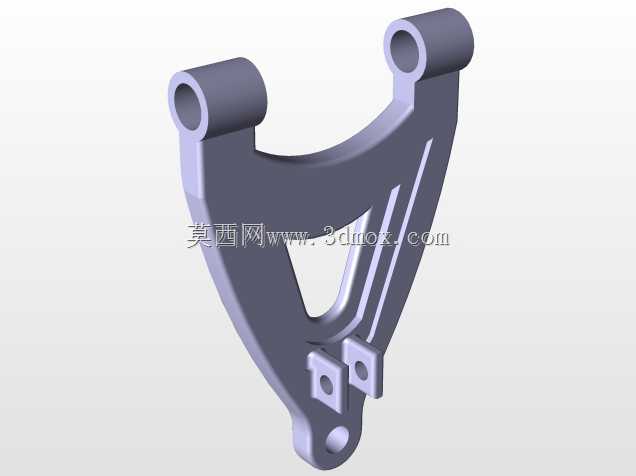

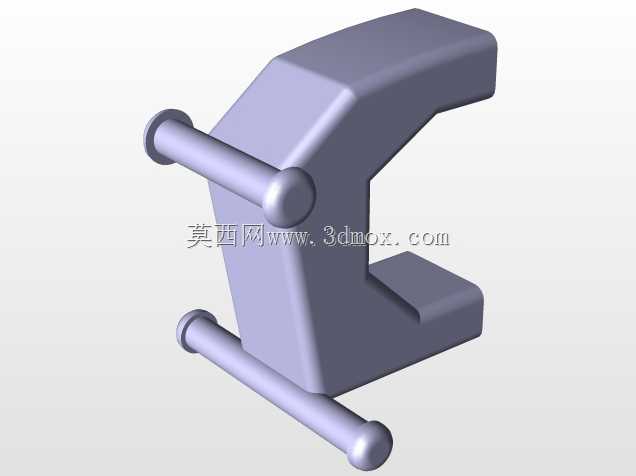

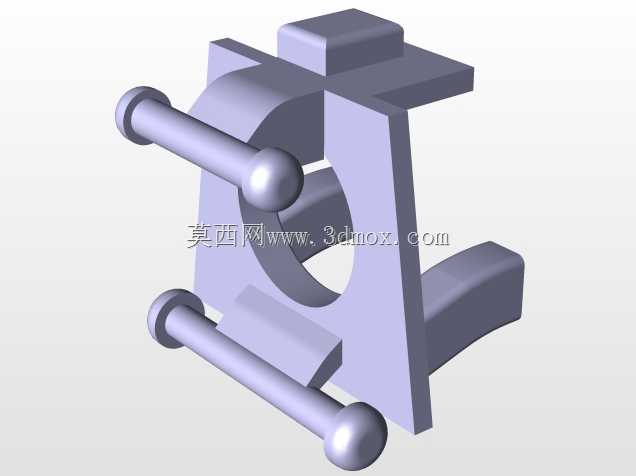

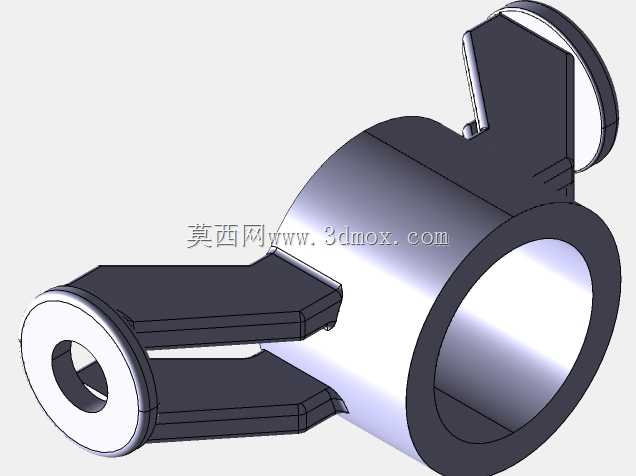

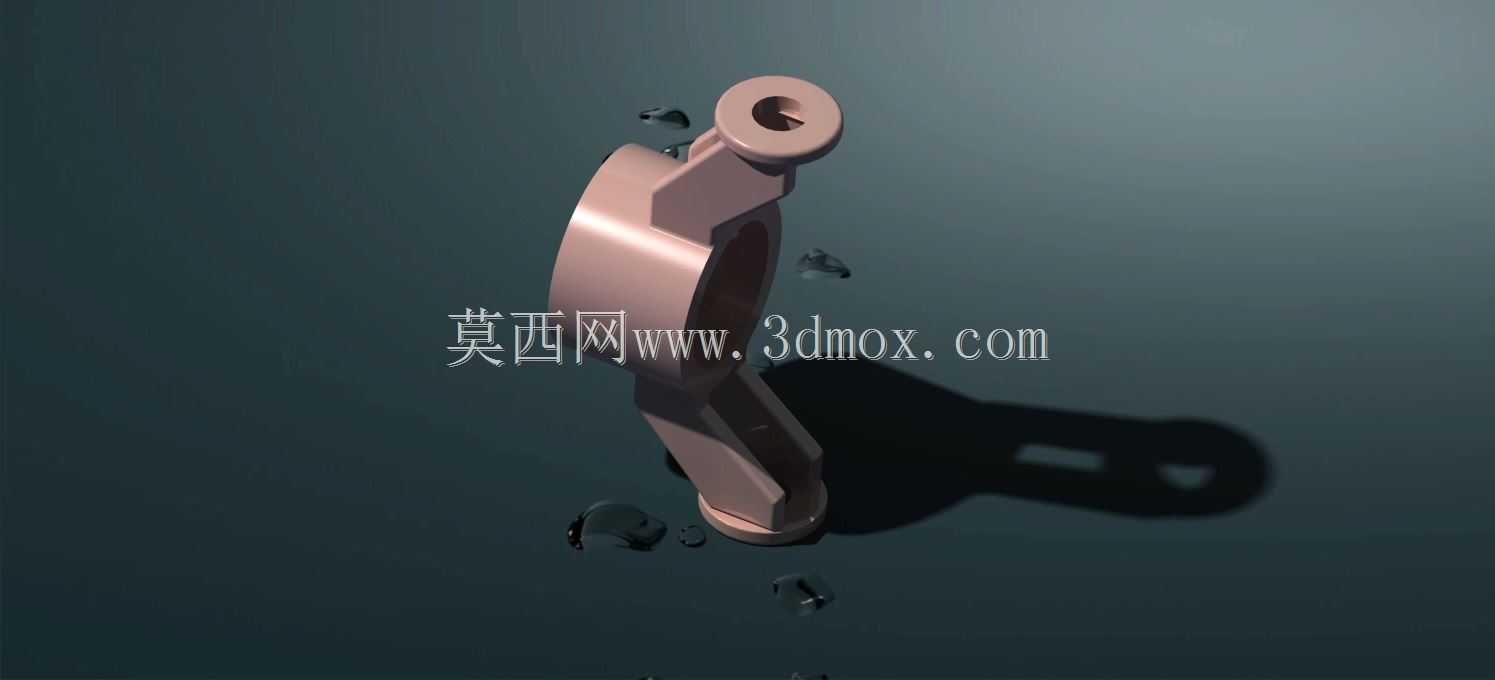

在设计思路层面，这套结构充分考虑了整车布置的安装边界，上下横臂的铰接点位置经过反复运动校核，既保证了悬架跳动时不会与车架、轮辋以及周边的转向拉杆、制动管路发生运动干涉，也预留了足够的减震器压缩、伸张行程，能够适配不同载荷状态下的使用需求。转向节的结构设计兼顾了强度与轻量化要求，在连接横臂、减震器、轮毂、刹车卡钳的关键位置做了局部加强处理，避免应力集中带来的结构失效风险，同时整体轮廓做了减重优化，降低簧下质量，提升悬架的响应速度。

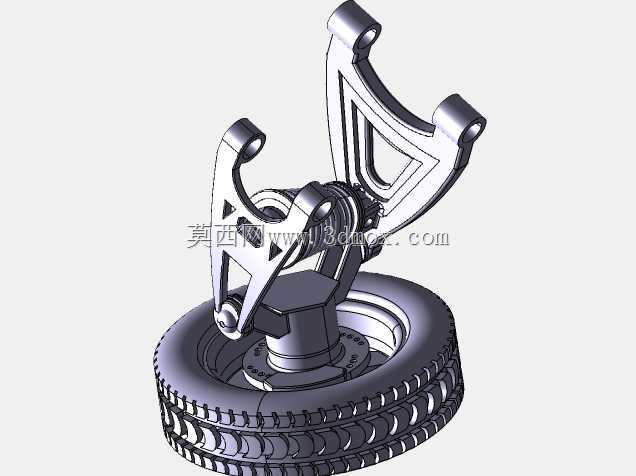

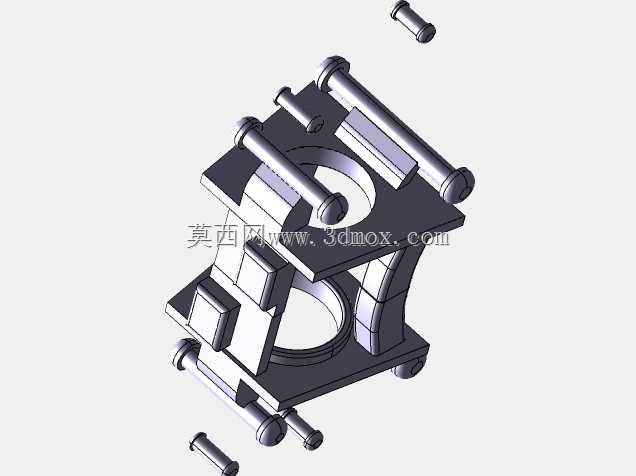

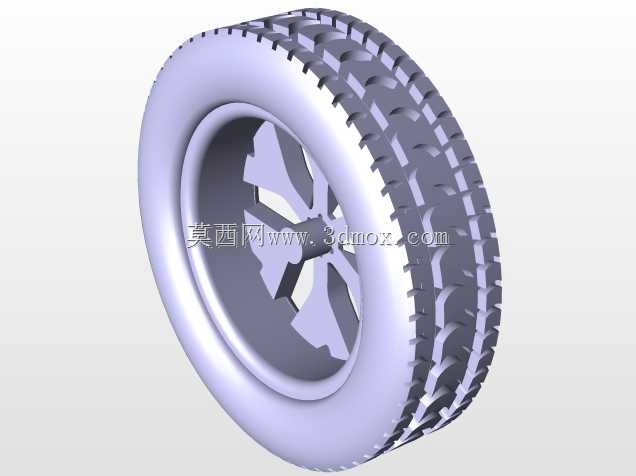

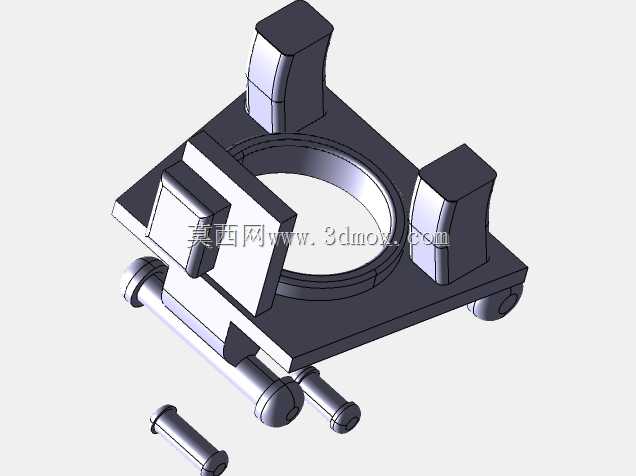

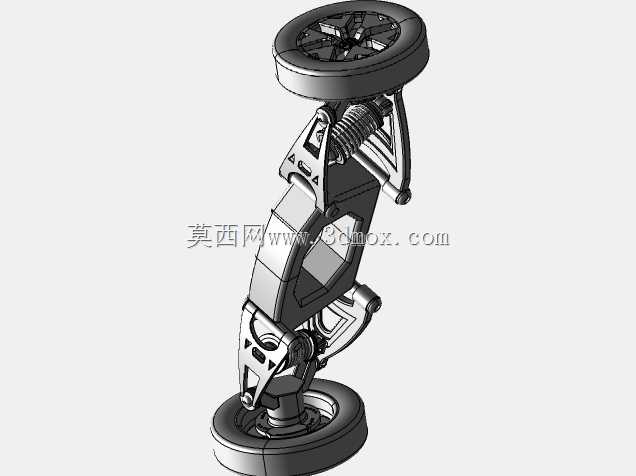

从安装边界来看，这套悬架的上下横臂车架端安装点间距、横臂长度比例、减震器上下安装点的角度与距离、轮毂中心的位置参数都严格按照实车布置标准设定，轮距匹配、主销内倾、后倾等定位参数都预留了调整空间，可适配不同级别车型的底盘调校需求，安装时仅需将上下横臂的车架端固定点与副车架对应安装位对齐，连接减震器上端的车身安装座，再装配轮毂、制动系统与转向拉杆即可完成总成匹配，能够满足不同车型的底盘改装、性能验证以及结构教学的使用需求。
