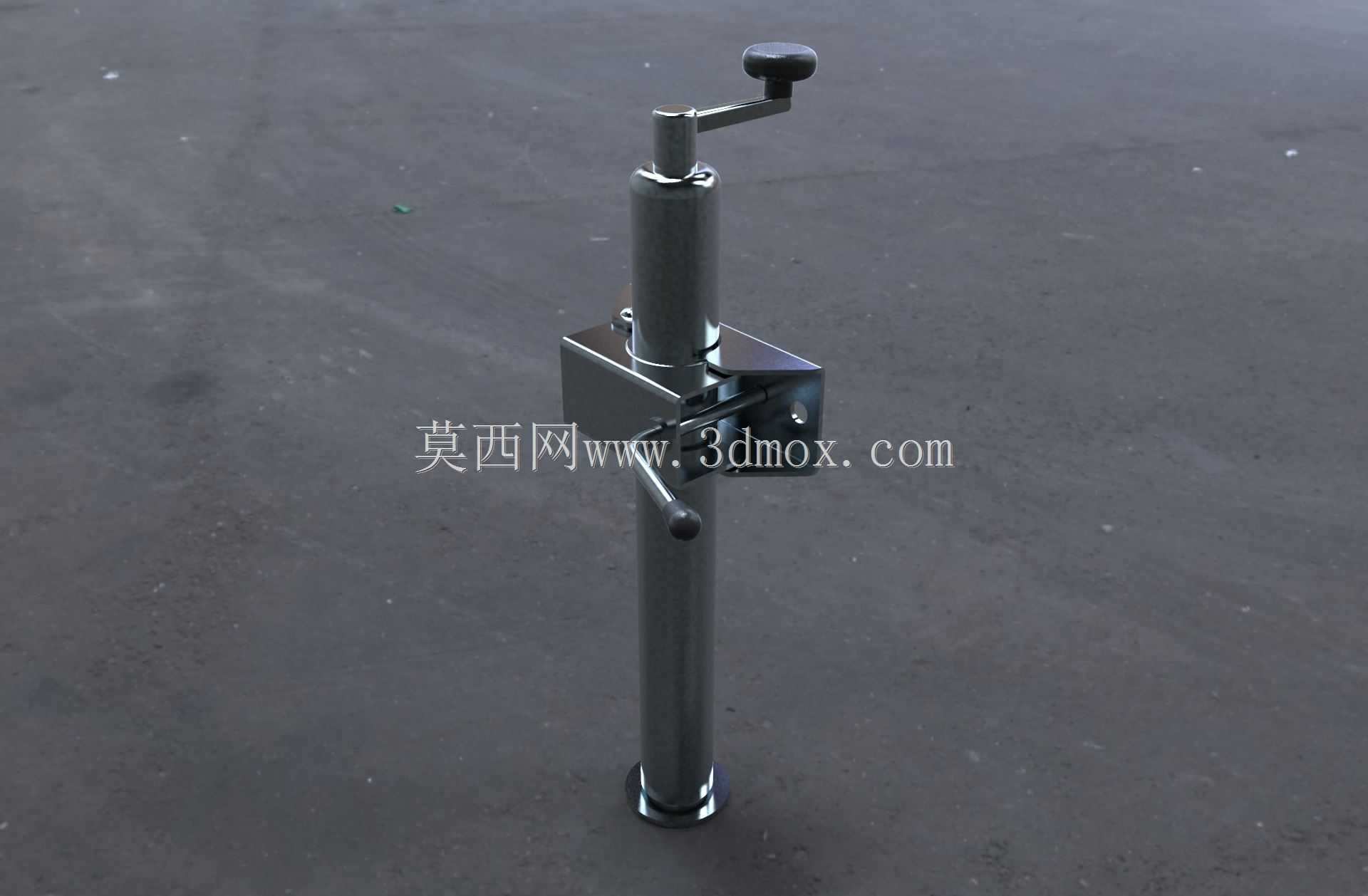

汽车挂车用420mm可调式手摇支撑装置

该支撑装置主要应用于各类轻型挂车、旅居拖挂房车、小型货运拖板等拖挂类运载设备的驻车支撑场景，在拖挂设备与主车分离停放时，为拖挂设备前端提供稳定的竖向支撑力，避免拖挂设备因前端无着力点出现前倾、侧翻或连接结构受力变形的问题，同时也可在拖挂设备临时停靠装卸货物时，抵消地面不平整带来的晃动，提升停放状态下的整体稳定性。

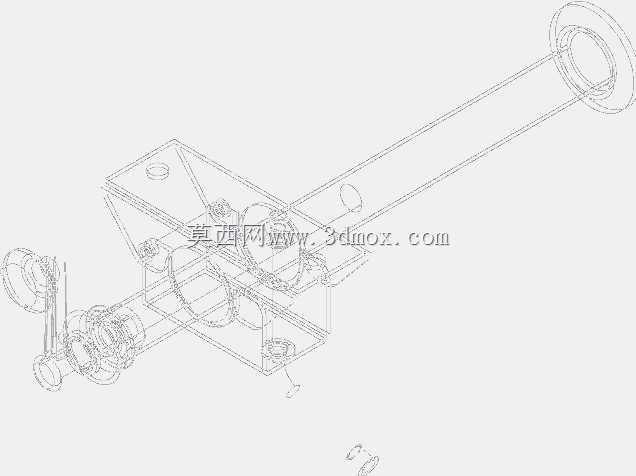

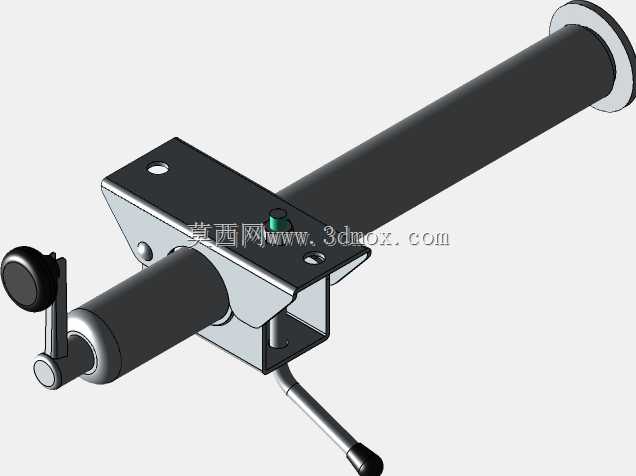

该装置核心功能为手摇式高度调节与驻车承重，主体采用竖向伸缩的套筒式结构，上部设置带防滑握柄的手摇驱动机构，通过内部传动副带动内管相对外管做竖向伸缩动作，可根据停放地面的高度差、拖挂设备的连接端高度灵活调整支撑总高度，调节到位后侧边的锁止结构可自动卡合固定伸缩位置，避免承重状态下出现自行回缩的问题；装置上部设置快装式夹持固定座，可直接卡装在挂车前端的牵引梁结构上，无需复杂的焊接或打孔作业，安装拆卸便捷，固定座与梁体接触位置设置防滑咬合结构，承重状态下不会出现滑移偏转。

设计过程中优先考虑户外使用的可靠性与操作便捷性，整体外露金属部件均做防锈镀层处理，可适应雨天、泥泞路段等复杂户外使用环境，手摇机构的传动比经过反复调校，单人即可轻松操作完成高度调节，无需额外辅助工具；伸缩内管底部设置圆形承托底脚，增大与地面的接触面积，在软质土地面停放时也可避免支撑脚下陷，提升支撑稳定性。

该装置总调节行程覆盖常规挂车停放的高度需求，最大伸出长度为420mm，收缩状态下整体长度较短，不会影响拖挂设备行驶过程中的通过性，固定座的夹持尺寸适配市面多数轻型挂车的标准牵引梁规格，安装边界兼容性强，无需针对不同车型做额外的结构修改，整体结构紧凑，承重冗余充足，可满足多数轻型拖挂设备的驻车支撑需求，日常使用中仅需定期对伸缩管、传动部位加注润滑脂即可长期稳定工作，维护成本极低。
