适配4040LED封装的44毫米光学透镜组件

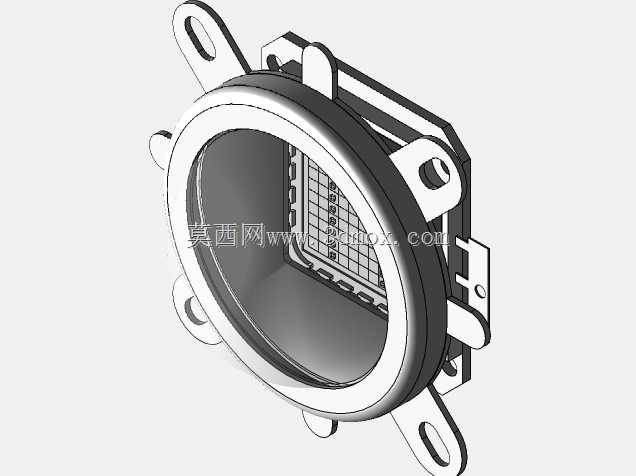

　　在工业照明、户外投光、商用大功率LED灯具的结构开发环节，光学配光组件的匹配度直接决定整灯的出光效率与光斑均匀性，这款适配40x40mm规格LED封装的44mm透镜组件，正是针对中大功率面光源封装的配光需求开发的结构件。日常做灯具结构选型时，很多工程师会遇到通用透镜与大尺寸COB封装光源匹配度差的问题，要么透镜有效通光口径覆盖不全光源发光面，导致边缘光线漏出产生杂散光，要么安装定位结构与光源PCB的固定孔位不匹配，组装时需要额外做转接支架，既增加装配工序，又抬升整灯的物料成本，这款透镜在设计初期就锚定40x40mm的标准LED封装尺寸做边界适配，从根源上规避了这类选型痛点。从实际使用场景来看，这类透镜可覆盖厂房高顶灯、

　　户外广告牌投光灯、隧道照明模组、植物补光灯具等多个应用领域，针对不同场景的配光需求，透镜的光学面做了连续曲面的优化，不需要额外叠加反光杯就能实现目标角度的光束控制，能有效减少整灯的光学组件堆叠高度，给灯具的散热结构预留更多设计空间。做结构设计时，透镜的安装边界是必须优先核对的参数，这款透镜的有效光学口径为44mm，外围的固定支脚做了对称式布局，支脚上的定位卡位尺寸与40x40mm光源PCB的标准安装孔位完全对齐，组装时不需要额外打胶固定，通过支脚的卡扣结构就能直接压合在光源基板上，既保证透镜与光源发光面的间距精度，又能避免胶层长期受光照老化产生的黄变问题，影响出光效率。透镜的入光面做了微结构纹理处理，能打散光源芯片表面的高密度光线，减少出光面的黄斑现象，出光面则根据不同配光需求做了对应的曲面曲率设计，不管是需要窄角度聚光的远距离投光场景，还是宽角度泛光的大面积照明场景，都能通过调整曲面参数实现均匀的光斑输出，不会出现中心亮度过高、边缘照度骤降的问题。在材质选型层面，这类透镜通常采用光学级PMMA或者PC材质注塑成型，针对户外使用场景还可以添加抗UV助剂，延缓长期户外使用下的材质老化速度，透镜表面的硬化处理能提升日常组装、维护过程中的抗刮擦能力，避免表面划痕影响光线透射率。从建模逻辑来看，做这款透镜的三维结构时，需要优先锁定光学曲面的基准轴线，保证透镜光轴与LED光源的发光中心完全重合，外围的固定支脚需要做公差补偿设计，考虑注塑成型时的收缩率，

　　避免组装时出现卡位过松或者过紧的问题，支脚的根部做了圆角过渡处理，减少注塑过程中的应力集中，降低长期使用下支脚断裂的风险。很多初入行的结构工程师做灯具设计时，往往只关注透镜的光学参数，忽略安装结构的公差匹配，实际量产时经常出现透镜组装后光轴偏移，导致整灯配光角度偏差、光斑不均匀的问题，这款透镜在设计时就将安装定位面与光学基准面做了一体化设计，定位面的平面度控制在合理公差范围内，组装后能自动对齐光源中心，不需要额外做光学校准工序，能有效提升产线的组装效率。另外，透镜的边缘做了遮光裙边设计，能遮挡从透镜侧面漏出的杂散光，避免灯具出现侧面漏光的问题，在多模组拼接的大面积照明场景下，相邻透镜的裙边能互相遮挡，减少模组之间的光线干涉，

　　保证拼接后的照明面照度均匀。针对不同的安装场景，透镜的固定支脚还预留了小尺寸的调整余量，即使遇到光源PCB孔位存在轻微公差的情况，也能顺利完成组装，不会出现强行压合导致透镜开裂或者PCB变形的问题。在散热匹配层面，透镜与光源发光面之间预留了合理的空气间隙，既避免透镜直接接触高温光源表面加速材质老化，又能保证空气在间隙内小幅流通，带走透镜表面的部分热量，提升透镜的长期使用寿命。做三维建模过程中，光学曲面的构建需要保证曲面的连续性，避免出现折线、拐点等缺陷，否则光线经过这些位置时会产生不规则折射，导致光斑出现暗斑或者亮纹，影响照明效果；固定结构的壁厚要做均匀化处理，避免注塑成型时出现缩痕、气泡等缺陷，影响透镜的装配精度与外观质量。
