双电源整流滤波电路板组件结构设计

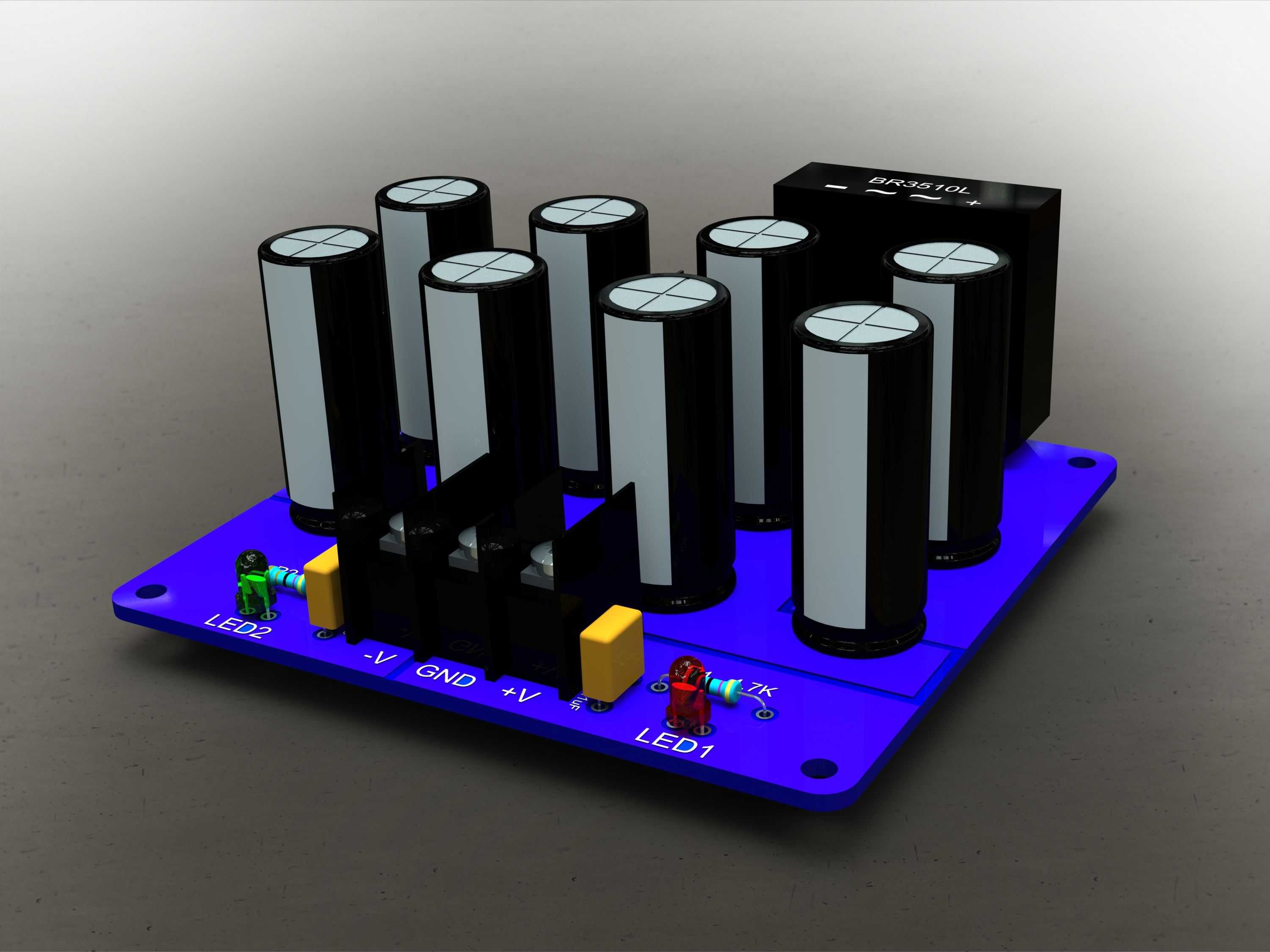

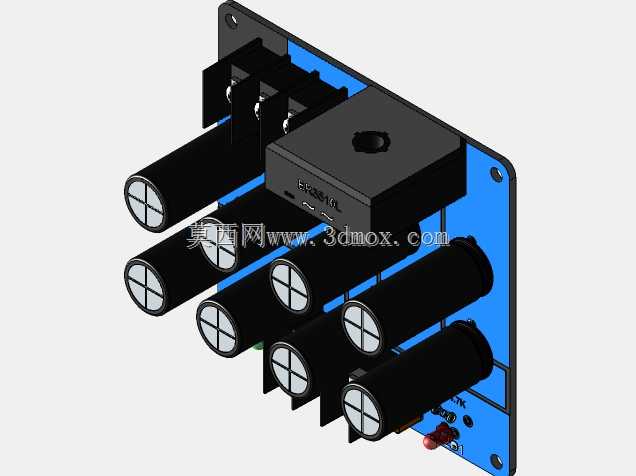

　　在中小功率工业控制板卡、音频功放设备、实验室线性电源供给场景中，这类正负电压输出的整流组件是交流转直流供电链路的核心执行单元，承担着把工频变压器副边输出的交流电压转换为对称正负直流电压的作用，为后端运算放大器、功率输出级、信号调理电路提供稳定的低纹波供电母线。从结构设计层面看，整块组件以蓝色FR-4环氧玻纤板作为安装基底，板件四角预留了标准通孔安装位，适配M3规格的铜柱或螺丝固定，安装边界完全贴合常规小功率电源仓的内部空间，不会和周边的变压器、散热片、接线端子产生结构干涉。板上的核心功率器件采用卧式与立式结合的排布逻辑：8只大容量铝电解电容沿板件纵向对称排布，分别对应正电压输出滤波组与负电压输出滤波组，

　　电容引脚穿板焊接后预留了2mm左右的引脚余量，既避免焊接应力拉扯电容密封端，也给后期维修拆件留出操作空间；电容排布时特意拉大了相邻器件的间距，保证器件工作时的空气对流散热，避免多只大容量电容密集排布导致的局部积热，延长电容的工作寿命。板载的整流桥模块布置在电容组的后侧靠近交流输入的位置，缩短交流输入走线的长度，减少交流走线在板上的辐射干扰，整流桥的引脚走线做了加宽处理，能够承载35A的持续通流能力，匹配1000V的耐压设计裕量，应对短时负载冲击时不会出现走线过流烧蚀的问题。板面前端布置了两只状态指示LED，分别对应正电压输出与负电压输出的通电状态，LED旁预留了限流电阻的焊接位，电阻采用卧式贴板焊接，避免器件过高触碰上层盖板；

　　LED的发光面正对板件外侧的观察位，不用拆开设备外壳就能直观判断两路输出的供电状态。板件表面的丝印标识清晰标注了交流输入、负电压输出、接地端、正电压输出的接线位置，每个接线位旁都预留了焊盘或者接线端子的安装孔，现场装配时不会出现接线错接的问题。设计时特意将大电流回路的走线做了铺铜处理，减少回路阻抗，同时将信号地与功率地做了单点共地的走线规划，避免大电流波动在地线上产生的压差干扰后端弱信号电路。从安装适配性来看，整块板件的器件最高高度为电解电容的本体高度，所有器件均未超出板件的投影边界，在设备内部安装时不需要额外预留侧面的避让空间，既可以独立作为整流模块安装在设备电源仓内，也可以直接整合到主功率板的供电区域，适配不同的设备装配方案。

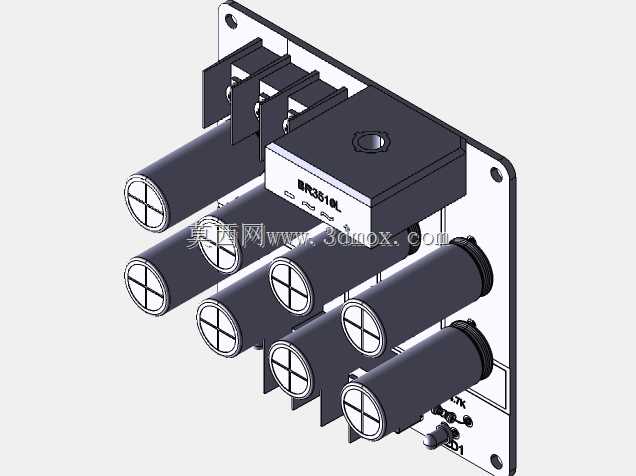

　　实际工况下，这类整流组件能够稳定输出±30V以内的对称直流电压，配合后端的稳压电路可以将输出纹波控制在极低水平，满足音频设备、高精度测试仪器、工业控制板卡对供电纯净度的要求；板上的器件选型均留足了耐压与通流裕量，即使在长时间满负载运行的工况下，器件温升也能控制在合理范围内，不会出现电容鼓包、整流桥过热击穿的故障。在三维建模过程中，所有器件的建模尺寸均按照实物规格1:1还原，包括电容的本体直径、引脚间距，整流桥的外形尺寸与安装孔位，LED与电阻的本体尺寸，板件的厚度与安装孔的孔径、孔位坐标都和实际生产的板件完全一致，结构工程师在做整机设备的结构干涉检查时，可以直接调用该模型进行装配验证，不需要反复测量实物尺寸调整安装空间；建模时也还原了板件表面的丝印标识与焊盘位置，做PCB Layout的工程师也可以参考该模型的器件排布优化走线布局，平衡散热、电磁兼容与装配便利性的多重需求。
