20W集成式大功率LED发光光源组件

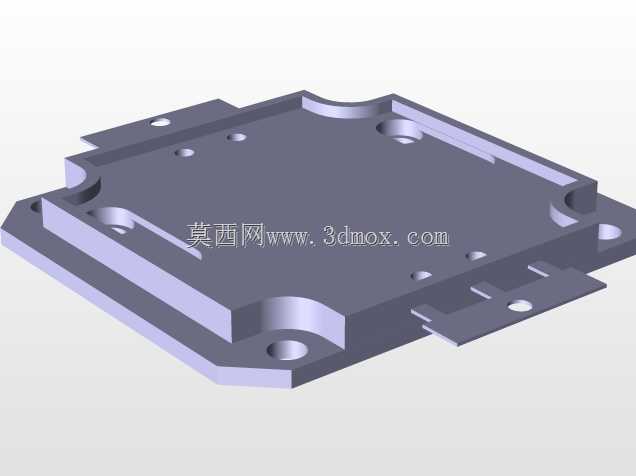

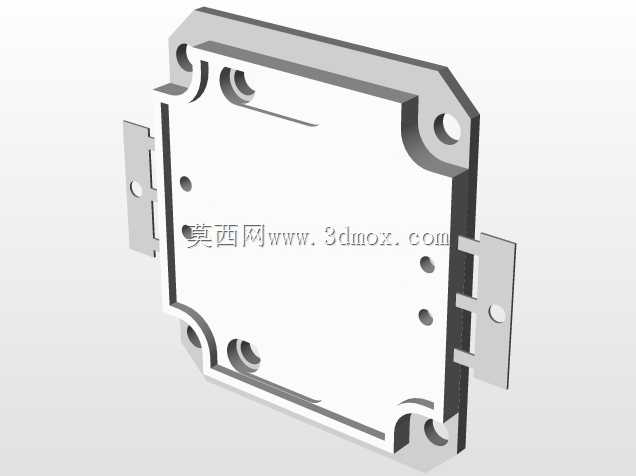

　　这款20W功率等级的集成式发光二极管组件，采用40x40mm标准方形封装尺寸，是工业照明、户外投光、商用补光场景中常用的核心发光单元，同封装结构可通过调整内置芯片数量覆盖20W到50W的功率区间，适配不同光通量需求的照明设备开发。从结构设计逻辑来看，组件采用带固定翼的一体化散热基座设计，基座四角延伸出带安装孔的定位支耳，支耳上预留的通孔可直接通过M3规格螺丝完成与散热壳体、灯体支架的刚性连接，安装时无需额外设计转接固定结构，能有效缩短照明产品的结构开发周期，降低配套零件的开模成本。基座主体采用导热性能优异的合金材质冲压成型，表面做绝缘抗氧化处理，既可以保证内置芯片工作时产生的热量快速传导至后端散热结构，

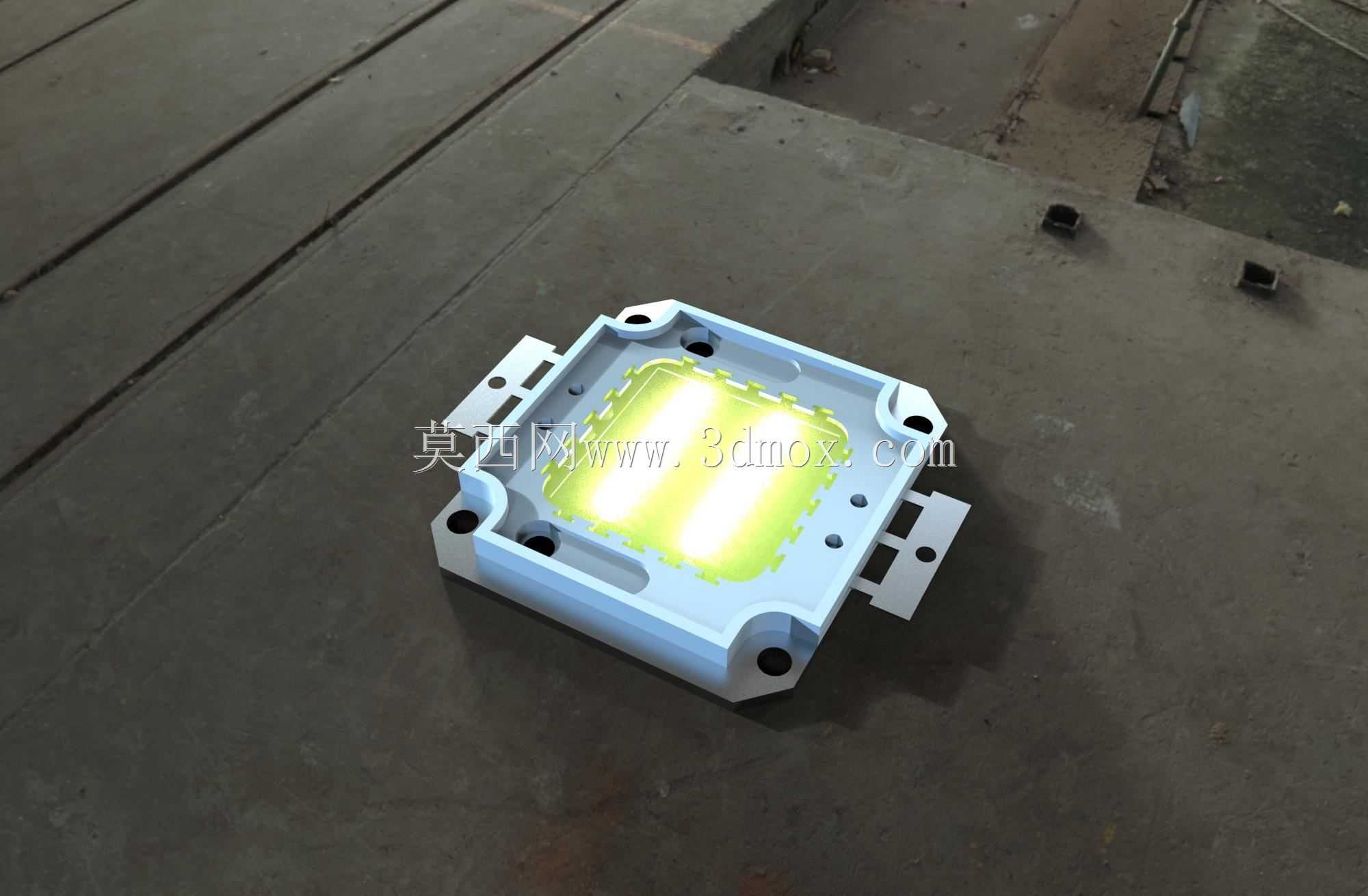

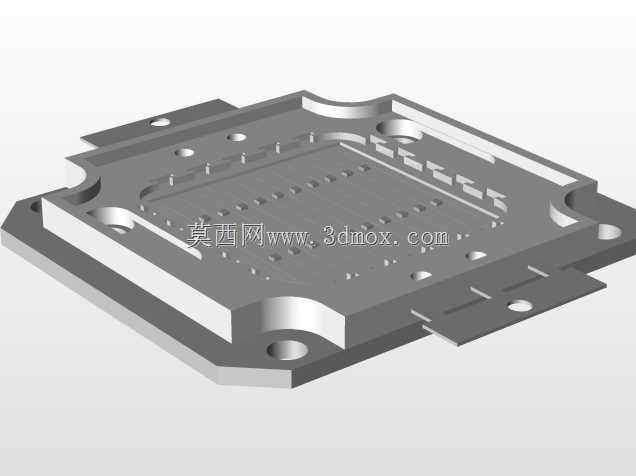

　　也能避免长期户外使用过程中基座氧化锈蚀导致的接触电阻上升、导热效率衰减问题。发光区域位于基座中心的方形腔体内，多颗LED芯片通过共晶工艺固定在腔体内的导热衬底上，芯片表面覆盖高透光率的荧光胶层，胶层做半球形模压成型处理，可将芯片发出的光线进行初步配光，减少光线在封装内部的全反射损耗，提升整体出光效率。两侧的供电引脚采用镀锡铜片冲压成型，引脚伸出基座的长度预留了足够的焊接操作空间，既可以通过手工焊接完成与驱动电源的接线，也适配波峰焊、回流焊等自动化焊接工艺，满足批量生产的装配需求。在实际设备选型过程中，这类集成光源组件常被用于工矿灯、投光灯、路灯头、植物补光灯等产品的核心发光单元，设计配套结构时需要注意，

　　基座安装面的平面度公差需要控制在0.1mm以内，安装时需在基座与散热器接触面之间均匀涂抹导热硅脂，硅脂厚度控制在0.05-0.1mm区间，避免因接触间隙导致热阻上升，影响光源的使用寿命。组件的发光面到安装支耳底面的高度为固定值，设计配套反光杯、透镜的安装位置时，可直接以支耳安装面为基准进行尺寸链计算，无需额外调整光源的Z向定位高度，能有效减少光学调试的工作量。从可靠性设计角度出发，基座腔体边缘做了围坝结构设计，可避免荧光胶在固化过程中出现溢胶问题，同时围坝高度略高于荧光胶层表面，可在装配过程中对光学透镜起到限位作用，避免透镜直接挤压荧光胶层导致胶层开裂、芯片损坏。安装支耳与基座主体采用一体化冲压成型，连接处做了圆角过渡处理，

　　可避免安装过程中应力集中导致支耳断裂，支耳上的安装孔与基座中心的位置度公差控制在0.05mm以内，可保证光源与光学透镜的同轴度，避免出现光斑偏位、配光曲线偏移的问题。在实际应用场景中，这类大功率集成光源相比分散式小功率灯珠排布的方案，可有效减少PCB板的使用面积，简化驱动电路的布线设计，同时集中式的发光面更方便配套反光杯、透镜实现窄角度聚光或者宽角度泛光的配光需求，在长距离投光、大面积泛光照明场景中具备明显的结构优势。设计配套驱动电路时，需要注意组件的工作电压、电流参数与光源功率匹配，同时做好过流、过压保护设计，避免电网波动导致的芯片过流烧毁。在结构防护设计上，这类光源组件本身不具备防水能力，用于户外场景时需要在发光面与透镜之间加装防水密封圈，接线位置做灌胶密封处理，保证整体灯体的防护等级达到IP65以上，避免雨水、潮气进入灯体内部导致芯片短路、引脚锈蚀。
