LM1875T高保真单声道音频功放板套件

　　这款基于LM1875T芯片搭建的单声道音频放大套件，核心面向桌面HiFi音响搭建、小型有源音箱改装、嵌入式音频设备集成这类民用及工业音频场景，在小型广播终端、设备语音播报模块、个人DIY音频系统中都能适配，20W的额定输出功率足以覆盖10-30平米空间内的音频播放需求，搭配±24V直流供电即可稳定工作，不需要额外搭建复杂的升压或滤波辅助电路。

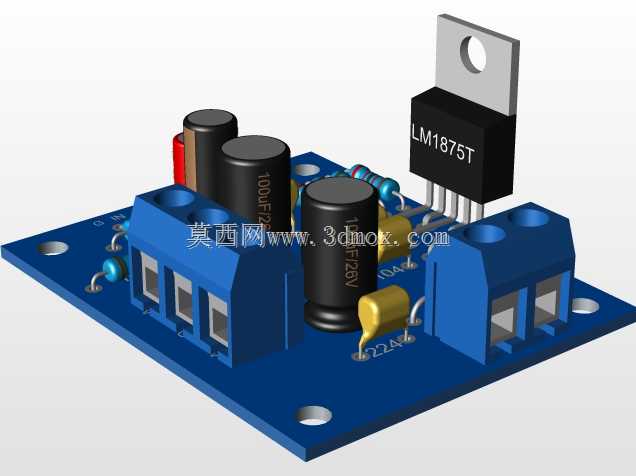

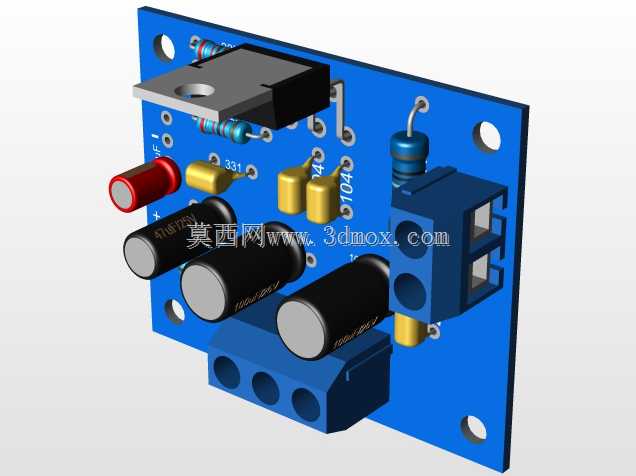

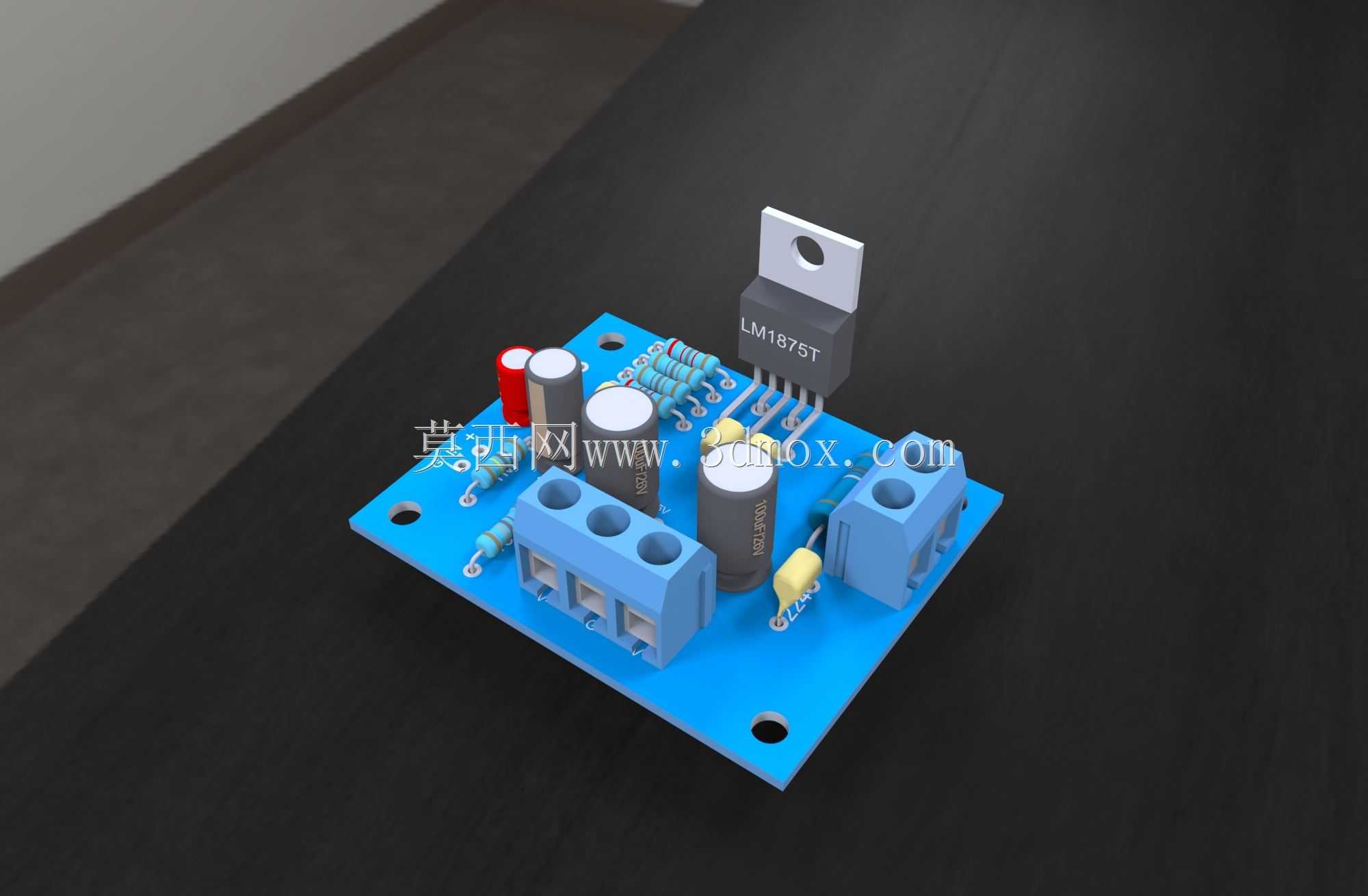

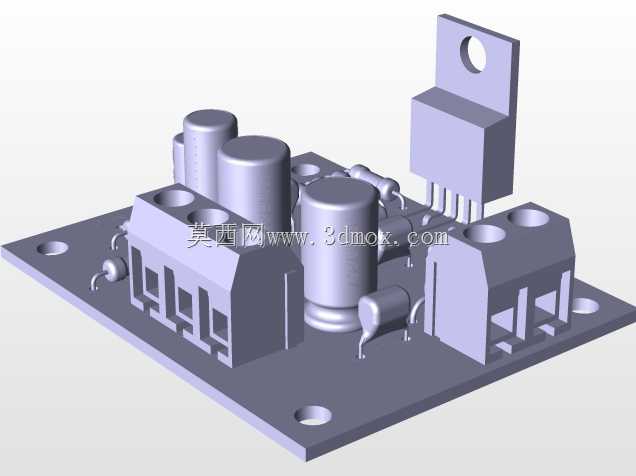

　　从结构设计层面来看，整块PCB采用蓝色阻焊层设计，板体四角预留了标准安装孔位，安装孔直径适配M3规格螺丝，可直接固定在塑料或金属机箱内的安装柱上，板体边缘的接线端子采用大电流栅栏式设计，分别对应电源输入、音频信号输入、扬声器输出三个接口，接线时不需要额外焊接插针，直接将剥好的导线压入端子拧紧螺丝即可，大幅降低了组装接线的出错概率，也方便后期维护时的线路调整。板上元件布局遵循音频电路的抗干扰设计逻辑，电源滤波电容布置在供电接口与芯片电源引脚之间，大容量电解电容负责滤除低频纹波，小容量瓷片电容紧贴芯片引脚布置，负责滤除高频干扰信号，避免功放工作时出现自激啸叫的问题。

　　核心功率芯片采用TO-220封装形式，安装位置预留了足够的散热片安装空间，用户可根据实际使用的负载阻抗与长时间工作功率，选配对应尺寸的铝制散热片，芯片引脚与周边阻容元件的间距符合常规波峰焊与手工焊接的工艺要求，不会出现元件过密导致的连锡、焊接不便问题。板上的电阻、电容、二极管等分立元件均按照信号流向依次排布，输入信号从接线端子进入后先经过耦合电容隔离直流分量，再进入音量调节电位器（套件预留电位器安装位，可根据需求外接或板载），之后送入LM1875T芯片的信号输入端，经过芯片内部放大后从输出端经过茹贝尔网络接入扬声器接线端子，茹贝尔网络的阻容参数经过匹配，可抵消扬声器音圈的感性负载特性，避免高频段阻抗变化导致的芯片工作不稳定。

　　在实际安装使用时，需要注意板体与金属机箱之间要做绝缘处理，避免PCB背面的走线与机箱接触造成短路，供电线路的线径建议选择0.5平方毫米以上的多股铜导线，减少大动态音频输出时的线路压降，扬声器输出端接线要注意正负极对应，避免相位反接导致的音质劣化。整套套件的元件全部采用通孔安装形式，对于电子组装新手来说也能顺利完成焊接，不需要处理细小的表贴元件，焊接完成后只要元件参数与安装位置正确，不需要额外调试即可通电工作，非常适合音频入门爱好者练手，也可作为批量小型音频设备的核心功放模块使用，板体上预留的元件标记清晰，每个元件的安装位置都印有对应的参数丝印，组装时对照丝印放置元件即可，不会出现元件错装的问题。板体整体尺寸紧凑，可容纳进绝大多数小型桌面音箱的内部腔体，不会占用过多的箱体内部空间，给扬声器、倒相管等声学部件留出足够的布置空间。
