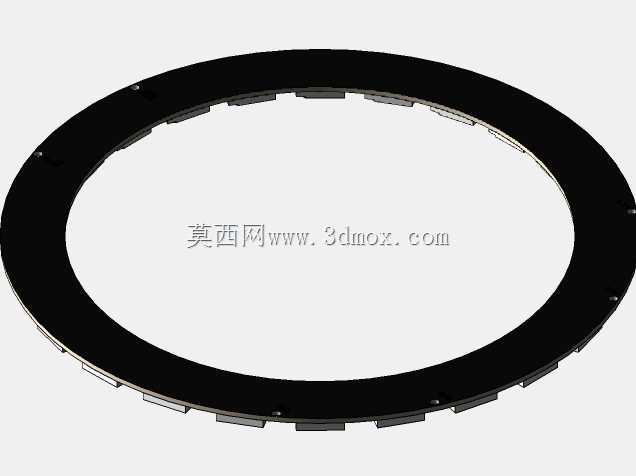

带24颗RGB灯珠的环形灯座结构设计

　　这款环形灯座结构主要面向小型装饰照明、设备状态指示、创意氛围光效搭建场景使用，日常可嵌入小型桌面摆件、电竞外设装饰、工业设备状态提示环、DIY创意灯具等载体中，作为多色光源的承载基体完成灯珠固定、走线排布与外部结构衔接的功能。从实际使用需求出发，设计时首先考虑了灯珠的排布精度，24颗5050封装RGB灯珠沿环形基体等角度分布，相邻灯珠的中心夹角严格控制在15度，保证发光时环形光带的亮度均匀性，避免出现局部亮斑或暗区，适配需要连续环形光效的使用场景。基体的环形内腔做了阶梯式结构设计，内层台阶用于贴合灯珠的铝基板，预留0.2mm的涂胶槽位，方便组装时打胶固定铝基板，同时避免胶体外溢影响发光面平整度；外层环形侧壁高度略高于灯珠发光面0.

　　8mm，可搭配柔光罩使用，侧壁顶端做了15度的内倒角，能够对灯珠发出的光线做初步聚拢，减少光线向侧方无效散射。灯座侧方延伸的接线腔体是结构设计的重点，腔体内部预留了焊盘避让空间与走线槽，可容纳驱动线路的接线端子，腔体与环形主体的衔接处做了R2的圆角过渡，既避免注塑成型时出现应力集中导致的结构开裂，也能减少组装时走线被锐边割破绝缘层的风险。安装边界方面，环形主体的外径控制在适配多数小型圆形安装位的尺寸，安装时可通过环形基体底部的三个定位柱完成与安装载体的预定位，定位柱直径3mm，突出基体底面1.5mm，对应安装载体上开3.2mm的定位孔即可完成快速对位，不需要额外做复杂的对位调整；接线腔体的外轮廓做了扁平化处理，

　　整体突出环形主体外侧的尺寸控制在12mm以内，避免安装时与周边其他结构件产生干涉。结构设计过程中充分考虑了组装工艺的便利性，所有棱边都做了0.3mm的倒角处理，没有出现倒扣结构，可直接通过两板模完成注塑生产，不需要额外做抽芯结构，能够有效降低生产开模的成本。灯珠安装位的每个槽位都做了定位凸点，组装时铝基板上的灯珠对准槽位放入即可完成位置校准，不需要反复调整灯珠位置，能够提升组装环节的效率。从实际使用的可靠性角度出发，环形基体的壁厚均匀控制在1.8mm，既保证结构有足够的强度承受组装时的按压力，也避免壁厚不均导致注塑时出现缩痕影响外观；接线腔体的壁厚与主体保持一致，腔体开口处做了0.5mm的止口结构，可搭配盖板完成腔体封闭，

　　保护内部接线不受灰尘、水汽的侵蚀，适配常规室内使用场景的防护需求。这款结构在设计时也预留了一定的拓展空间，环形基体的外侧壁预留了1mm宽的环形卡槽，可根据使用需求卡装不同透光率的柔光罩、聚光罩或者装饰外框，不需要修改主体结构就能适配不同的光效需求；接线腔体内部也预留了额外的空间，可根据驱动方案的不同，放置小型限流电阻或者微型控制模块，满足不同的灯光控制需求，比如单色常亮、RGB渐变、流水灯效等不同的功能方案。在实际选型使用时，需要注意安装面的平面度公差控制在0.1mm以内，避免安装后灯座出现倾斜导致光带偏移；定位柱与安装孔的配合选用间隙配合，方便拆装维护，同时可在定位柱上涂少量固定胶提升长期使用的结构稳定性。走线时需将线路顺着腔体内部的走线槽排布，避免线路被盖板压住导致绝缘层破损，接线完成后可在腔体出口处打少量密封胶，提升走线位置的防护能力。
