带5毫米支腿空间可堆叠连接终端模块

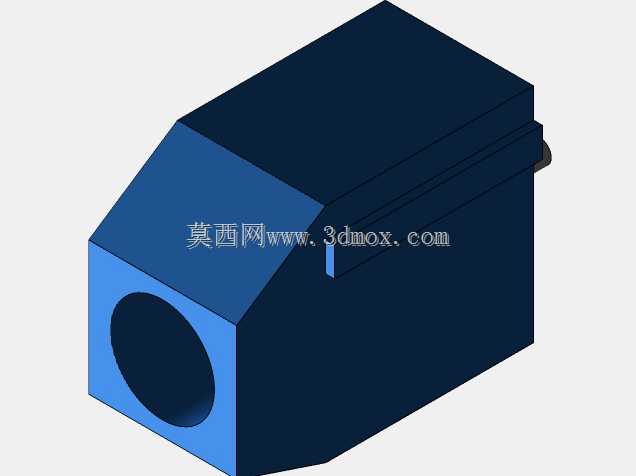

　　在低压电气柜布线、工业自动化设备端子排排布、小型模块化电控单元组装的现场场景里，这类带支腿预留空间的可堆叠终端模块是解决布线拥挤、层级安装干涉问题的常用结构件。日常做电控箱三维布局时，经常遇到端子层叠安装后底部走线空间不足、线缆弯折半径不符合规范的问题，这个模块在结构设计时特意预留了5毫米的支腿悬空空间，刚好能容纳单股1.5平方硬线或者多股0.75平方软线的底部穿行，不需要额外在安装板上开走线槽，能压缩整排端子的安装占用宽度。从结构功能上看，模块主体采用方台收窄的外形设计，顶部预留的圆柱形通孔是用来穿入固定螺杆或者定位销的，整排模块堆叠后可以通过一根长螺杆贯穿所有顶部孔位完成整体锁紧，不需要逐个给模块打安装孔，

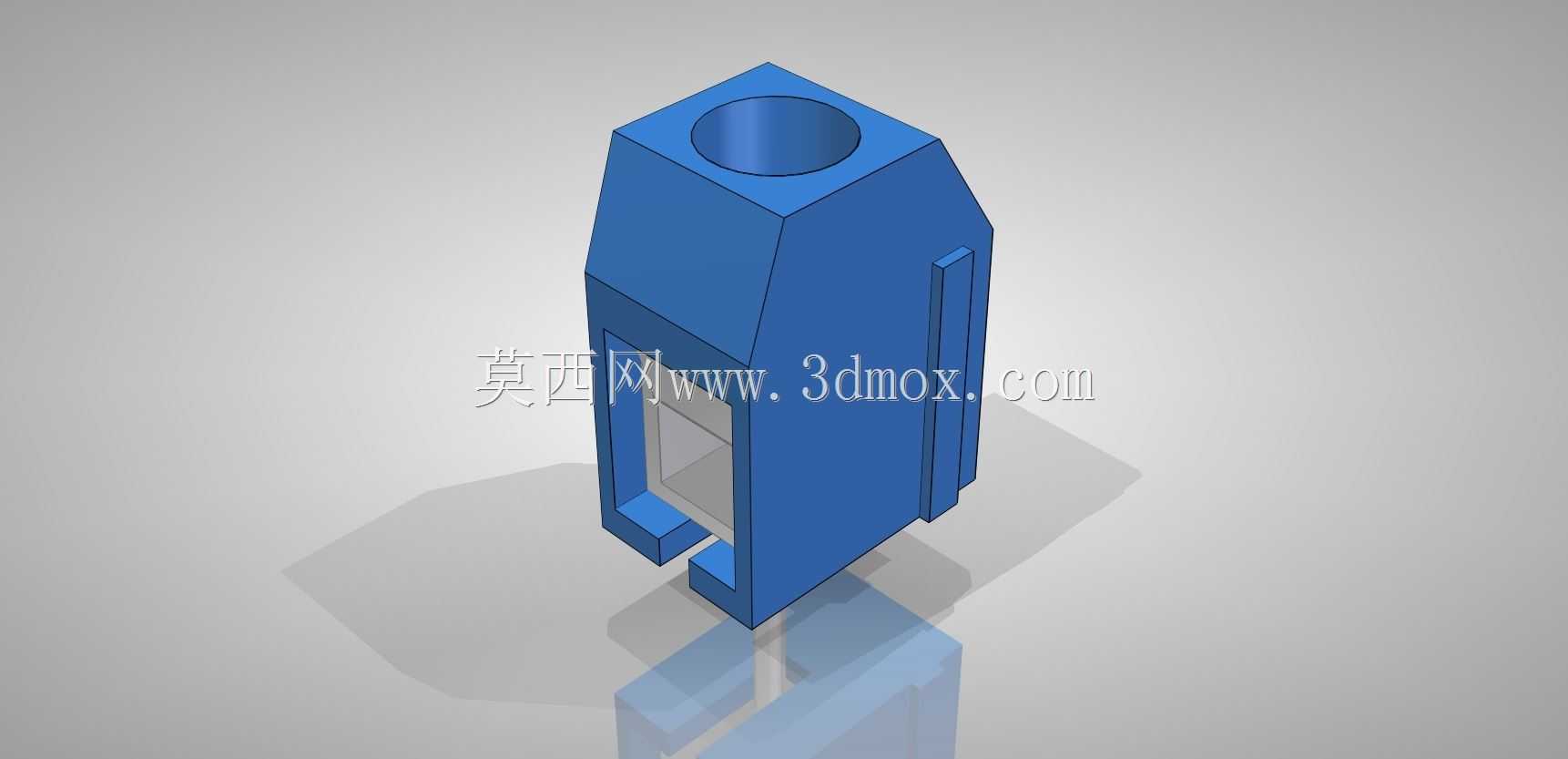

　　在批量组装端子排的时候能大幅减少安装板的钻孔工作量。模块侧面的凸棱与凹槽是互配的堆叠定位结构，相邻两个模块拼接时，凸棱卡入对应凹槽就能限制横向窜动，不会因为设备运行时的振动出现端子错位、接线松脱的问题。下端的分叉支腿结构一方面是形成那5毫米的底部走线空间，另一方面支腿内侧的卡槽可以直接卡装在标准DIN导轨上，不需要额外的导轨固定卡扣，卡装后支腿的下边缘刚好和导轨表面齐平，不会出现模块倾斜、接线端受力不均的情况。做三维建模时这个零件的拔模角度处理很关键，主体外侧面设置了1.5度的拔模斜度，既满足注塑成型的脱模要求，又不会因为斜度过大导致模块堆叠后相邻件之间出现缝隙，影响整体锁紧的牢固度。顶部的安装孔做了沉台设计，

　　螺杆头部可以完全沉入沉台内，不会突出模块上表面，避免后续在模块上方加装标识牌或者盖板时出现干涉。模块正面的方形镂空窗口是用来放置接线端子标识片的，标识片从侧面滑入后刚好卡在窗口内，不会因为现场布线时的剐蹭脱落，运维人员排查线路时能直接看到对应端子的线号标识。从安装边界尺寸来看，单个模块的宽度控制在10毫米以内，整排10个模块堆叠后的总长度不超过100毫米，能适配宽度120毫米的小型安装导轨，在紧凑型分布式IO模块的安装位里也能放下。支腿的悬空高度严格控制在5毫米，这个尺寸是经过现场布线验证的，既不会因为空间过小导致线缆压伤，也不会因为空间过大造成模块整体高度过高，挤占电控柜内部的上层布线空间。模块的壁厚设计为均匀1.5毫米，

　　选用常用的PA66加玻纤材质时，既能满足接线时的扭力强度要求，不会因为拧接线螺丝时出现壳体开裂，又能控制单个零件的重量，整排20个模块总重量不超过100克，不会对安装导轨造成额外的负重压力。在实际设备选型应用中，这类模块常用来做传感器信号的转接终端、小型执行器的电源分线终端，在输送线的工位电控盒、包装机的分线端子组、小型机床的操作按钮接线端都能适配，相比传统的固定式端子排，这种可堆叠的模块可以根据实际需要的接线位数灵活增减数量，不会出现端子位数不够或者多余端子闲置浪费的情况。建模过程中需要注意支腿与主体连接位置的圆角处理，连接处做R0.5的圆角过渡，避免应力集中导致支腿在卡装导轨时出现断裂，侧面的定位凸棱和凹槽的配合间隙设置为0.1毫米，既能保证拼接时顺畅对位，又不会出现间隙过大导致的模块晃动。
