双槽式积木拼接装配固定支架结构

　　日常做非标装配治具、模块化拼装设备的结构设计时，这类带标准拼接点位的双槽支架是很常用的基础承载构件，很多人做原型验证阶段的快速搭架都会优先选这类结构，不用额外开模做定制连接座，靠自带的拼接凸点就能和同规格的标准积木式构件快速锁合，省掉大量临时打孔、攻牙的加工工序，特别适合小批量试产线的工装搭架、教学实验台的模块固定、桌面级小型设备的基座拼装场景。

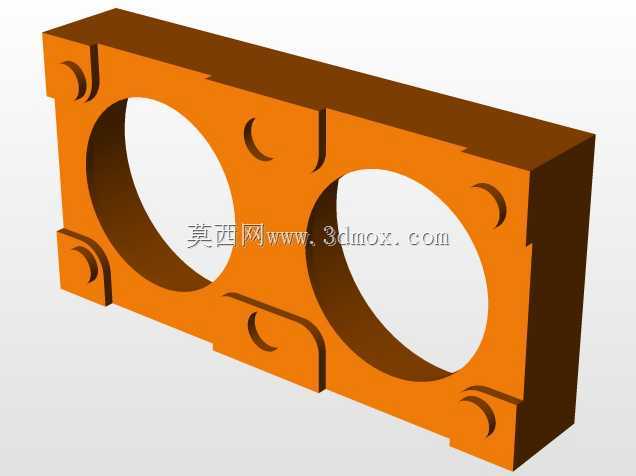

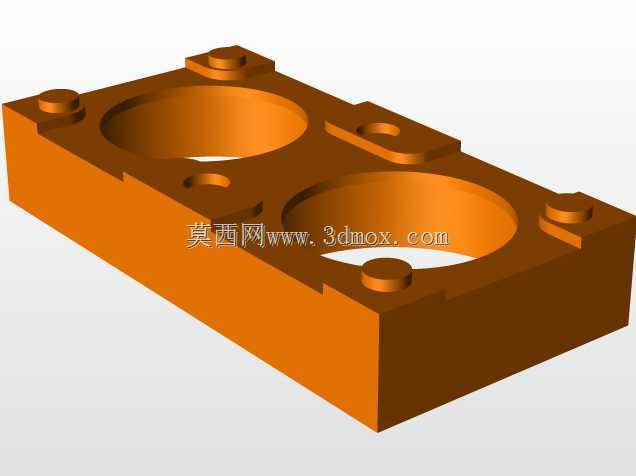

　　从实际使用的功能逻辑来看，这个支架的核心承载区是两个并排的大直径沉槽，槽体做了等深的下沉设计，刚好可以嵌入圆柱型的功能组件，比如小型的传感模块、导套、轴承座或者气路接头，沉槽的侧壁做了微小的拔模斜度，嵌入组件后不会出现径向窜动，槽底预留的微小缺口是为了方便拆卸时用撬片取出嵌入件，不用硬敲损伤构件表面。支架本体是矩形块结构，四个角以及侧边延伸的凸台上都做了标准尺寸的圆柱拼接凸点，凸点的直径和高度完全匹配通用拼接积木的连接孔公差，拼接后相邻构件的贴合面间隙能控制在0.1mm以内，不会出现松垮晃动的情况，不管是水平拼接扩展基座面积，还是垂直叠层搭建多层支架结构，都能保证连接强度满足轻载场景的使用需求。

　　设计这类支架的时候，首先要明确的是安装边界尺寸，本体的长宽比例按照两个沉槽的中心距来定，两个沉槽的中心距要匹配常用圆柱功能件的安装间距，避免嵌入后组件之间出现干涉；凸点的位置不能随便布置，要和同系列的其他标准构件的孔位完全对齐，不然拼接的时候会出现错位装不上的问题，凸点的根部做了小圆角过渡，避免反复拆装的时候应力集中导致凸点断裂。支架的壁厚要做均匀设计，整体壁厚保持一致，不管是用3D打印做原型件还是注塑开模做量产件，都不会因为壁厚不均出现缩痕、变形的问题，沉槽的深度不能超过本体厚度的三分之二，保证槽底有足够的结构强度，承载嵌入组件的时候不会出现底部弯折变形。

　　实际落地使用的时候，这个支架既可以单独作为小型功能组件的固定座，用底部的拼接点位固定在拼装式底板上，也可以多个同型号支架并排拼接，组成更长的多槽承载基座，用来固定一排同规格的圆柱组件，比如在小型分拣设备的料道侧边做导向轮的安装座，或者在实验台架上固定气路的快速接头组，都能直接用这个支架快速搭建，不用单独绘制每个安装座的加工图，大幅缩短原型搭建的周期。要注意的是这类支架的承载上限属于轻载范畴，适合承受几公斤以内的静态载荷，如果要承载较重的组件，需要在支架侧边额外加装拼接的加强筋构件，或者选用更高强度的工程塑料材质加工，避免长期受力出现蠕变变形，影响安装精度。另外支架表面的所有棱角都做了微小的倒角处理，拼装的时候不会划手，也不会因为尖锐棱角在磕碰的时候出现崩边，延长构件的反复使用寿命。
