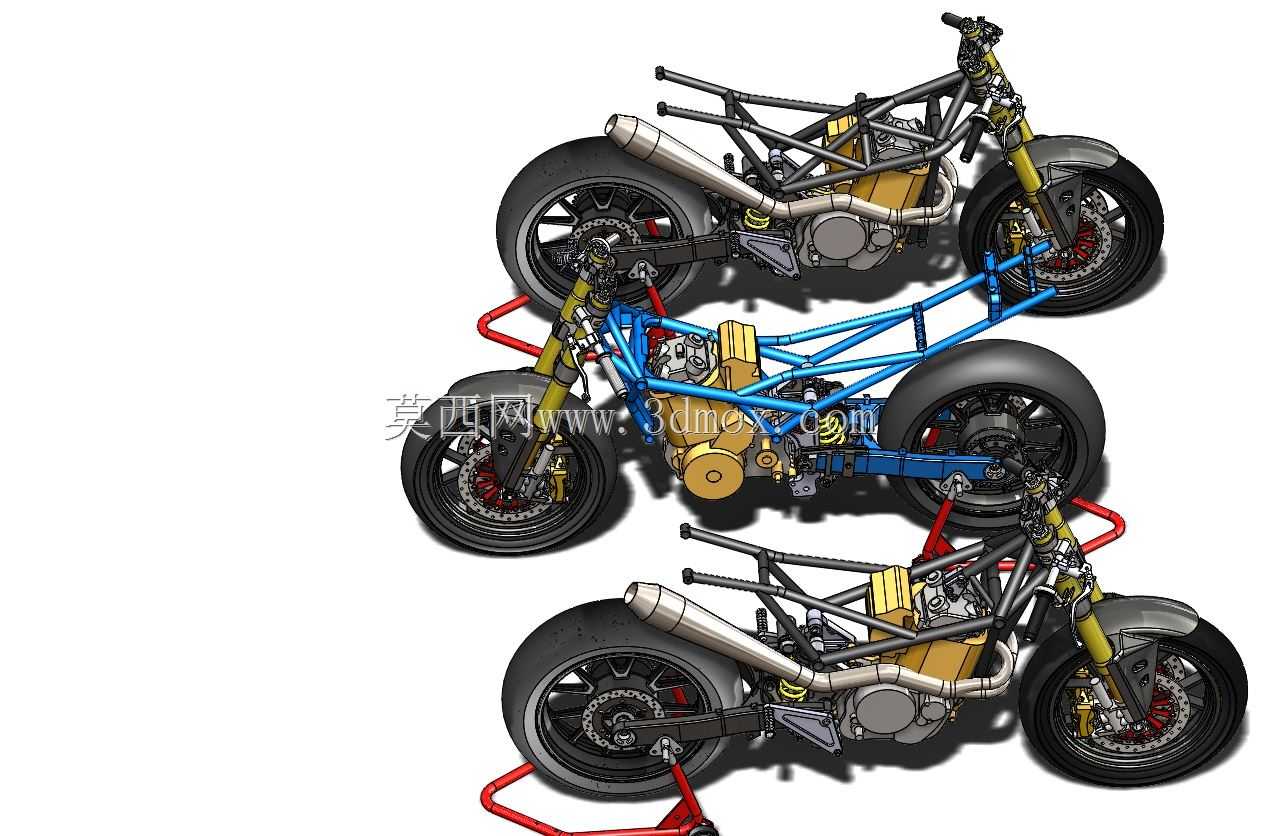

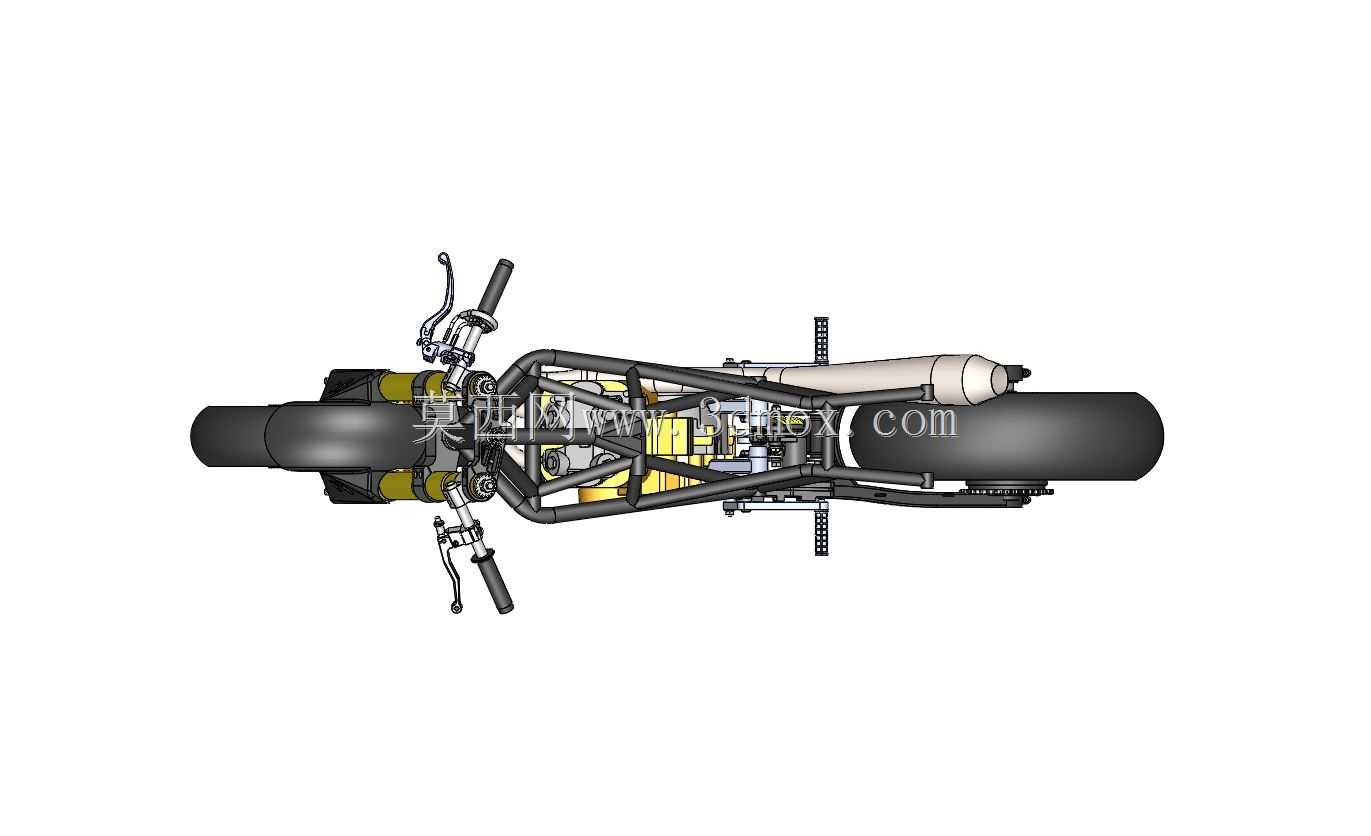

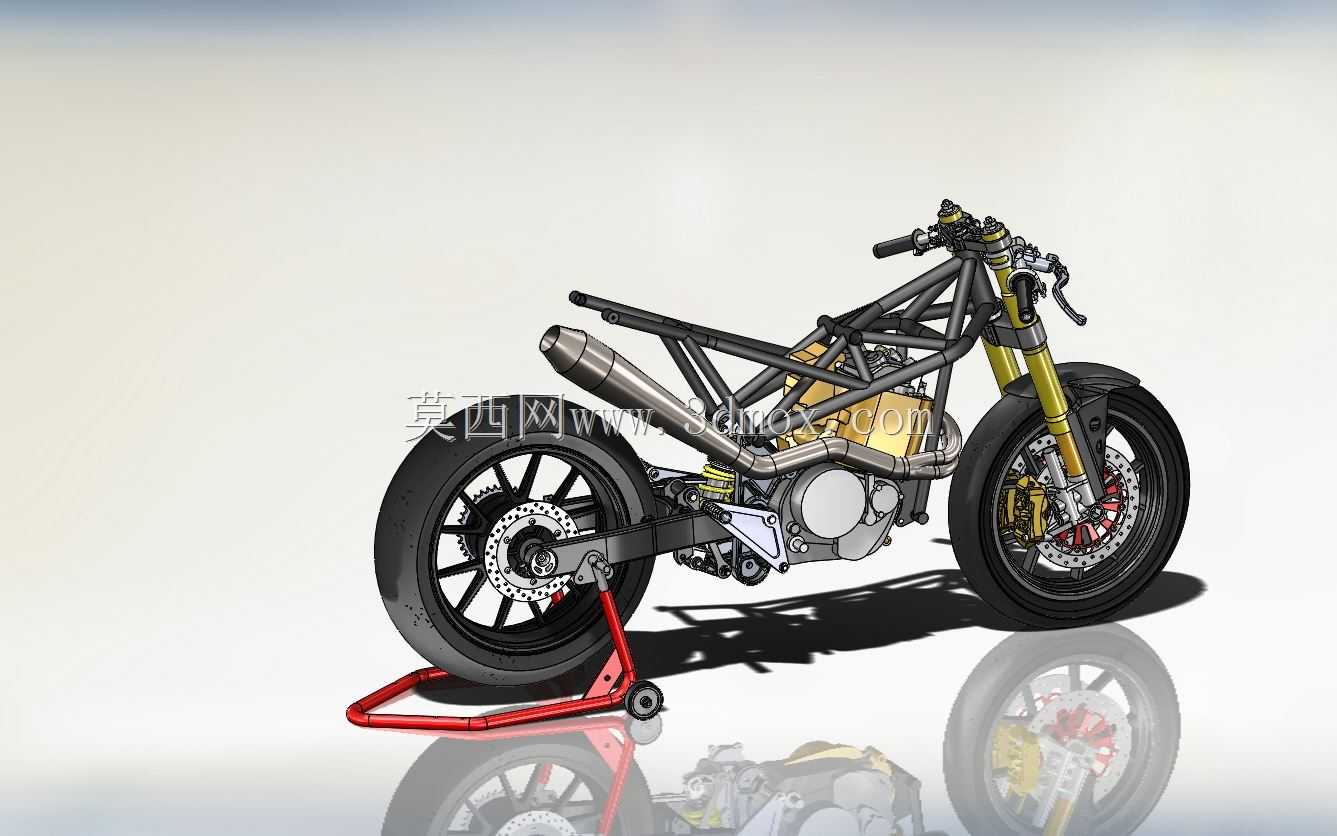

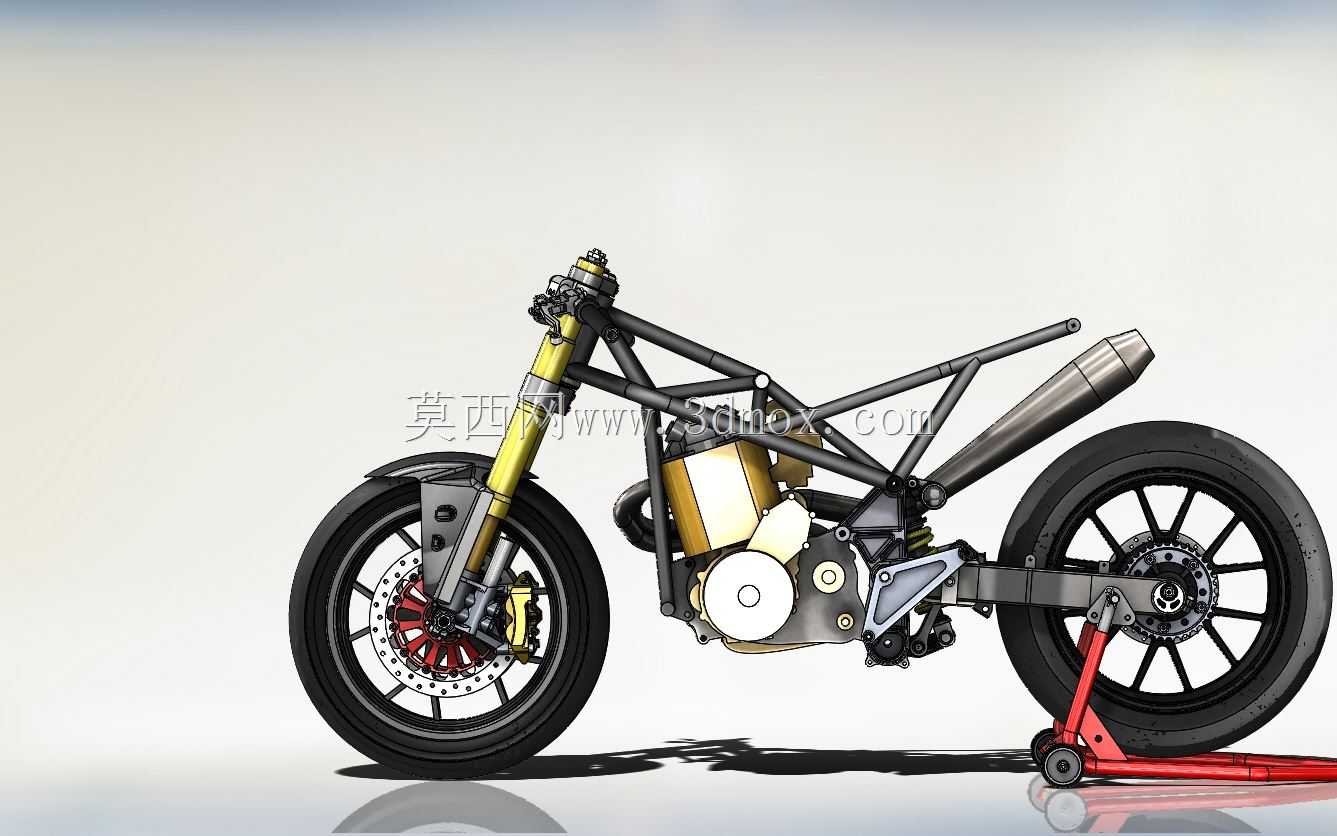

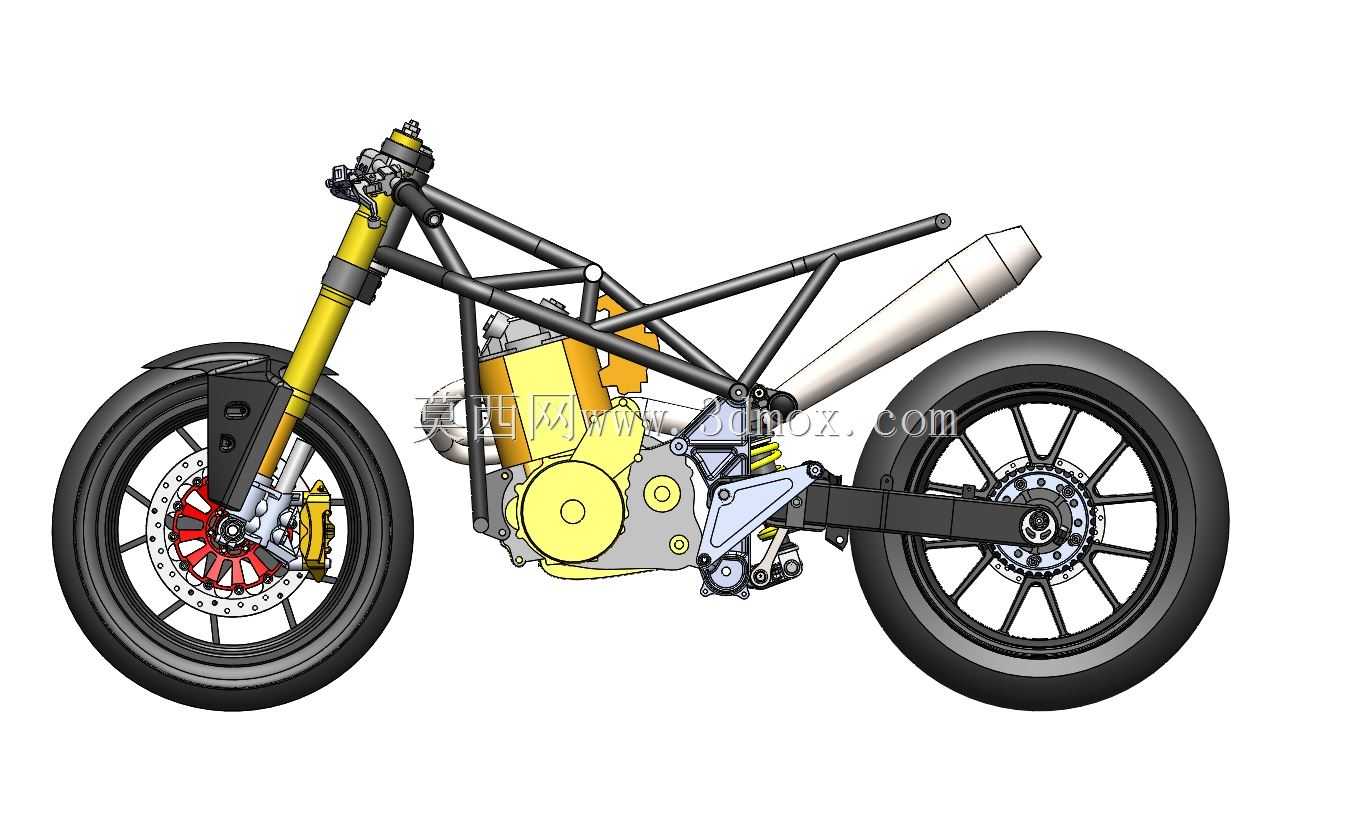

复古运动街车裸露式钢管车架整车结构

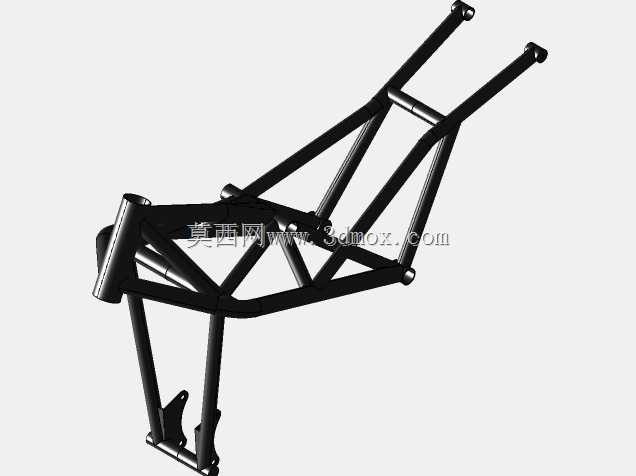

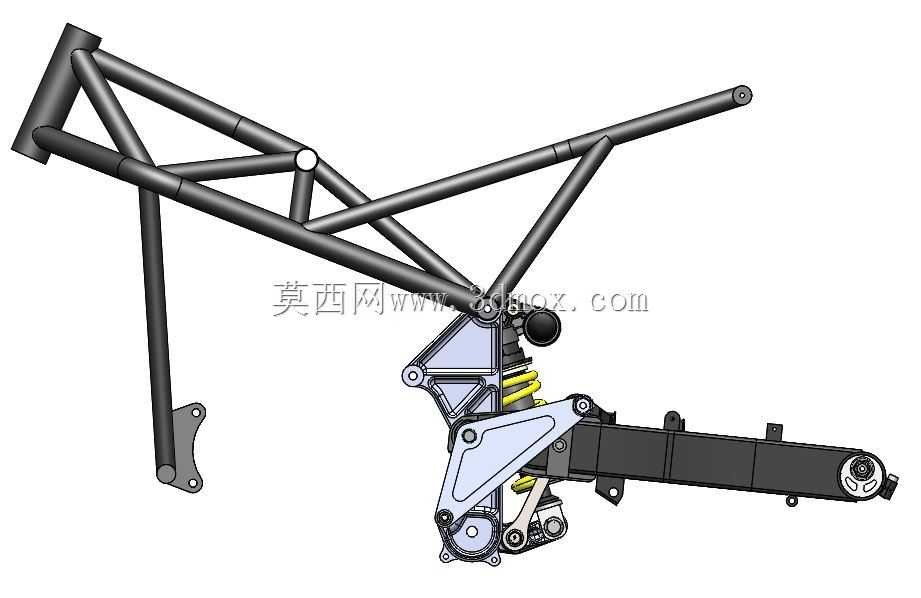

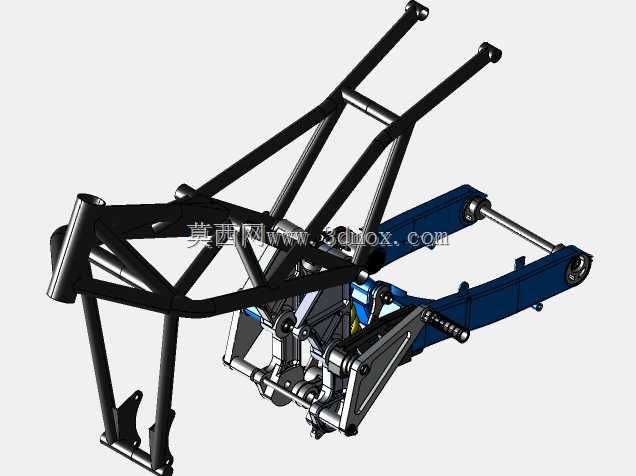

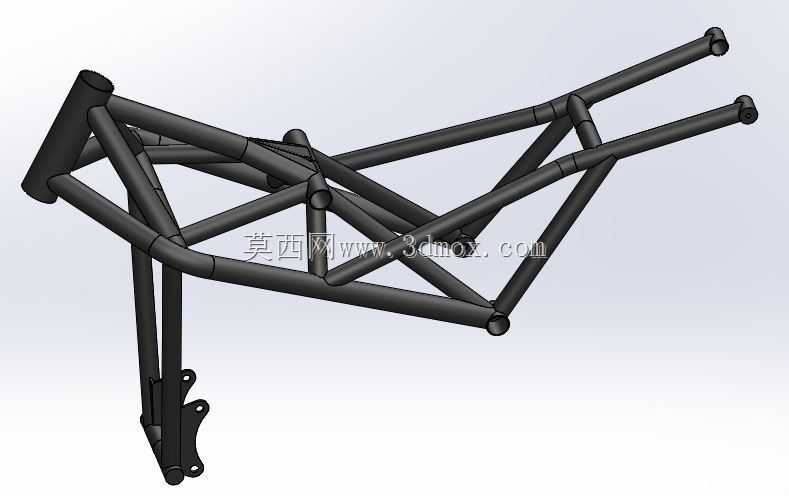

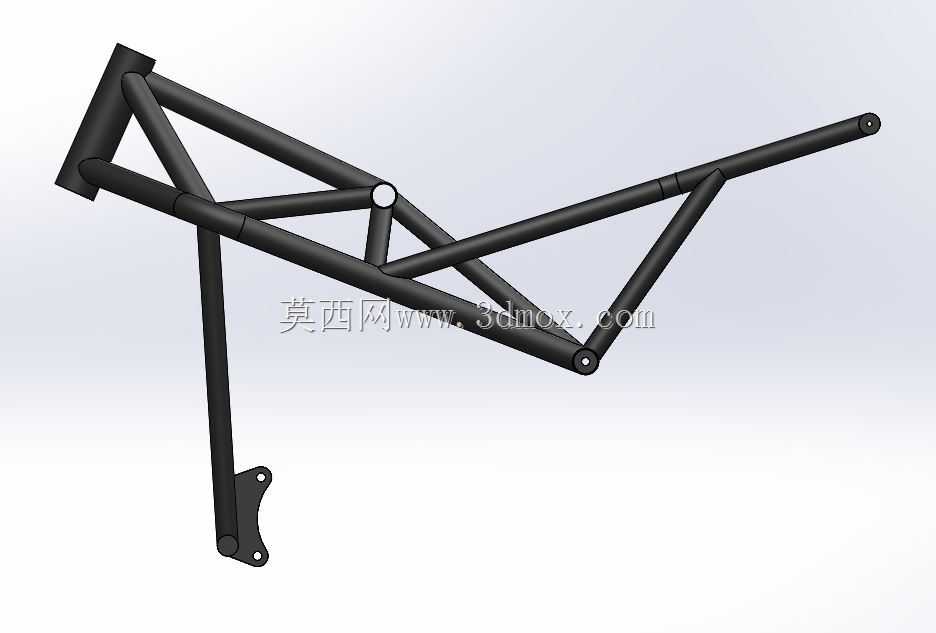

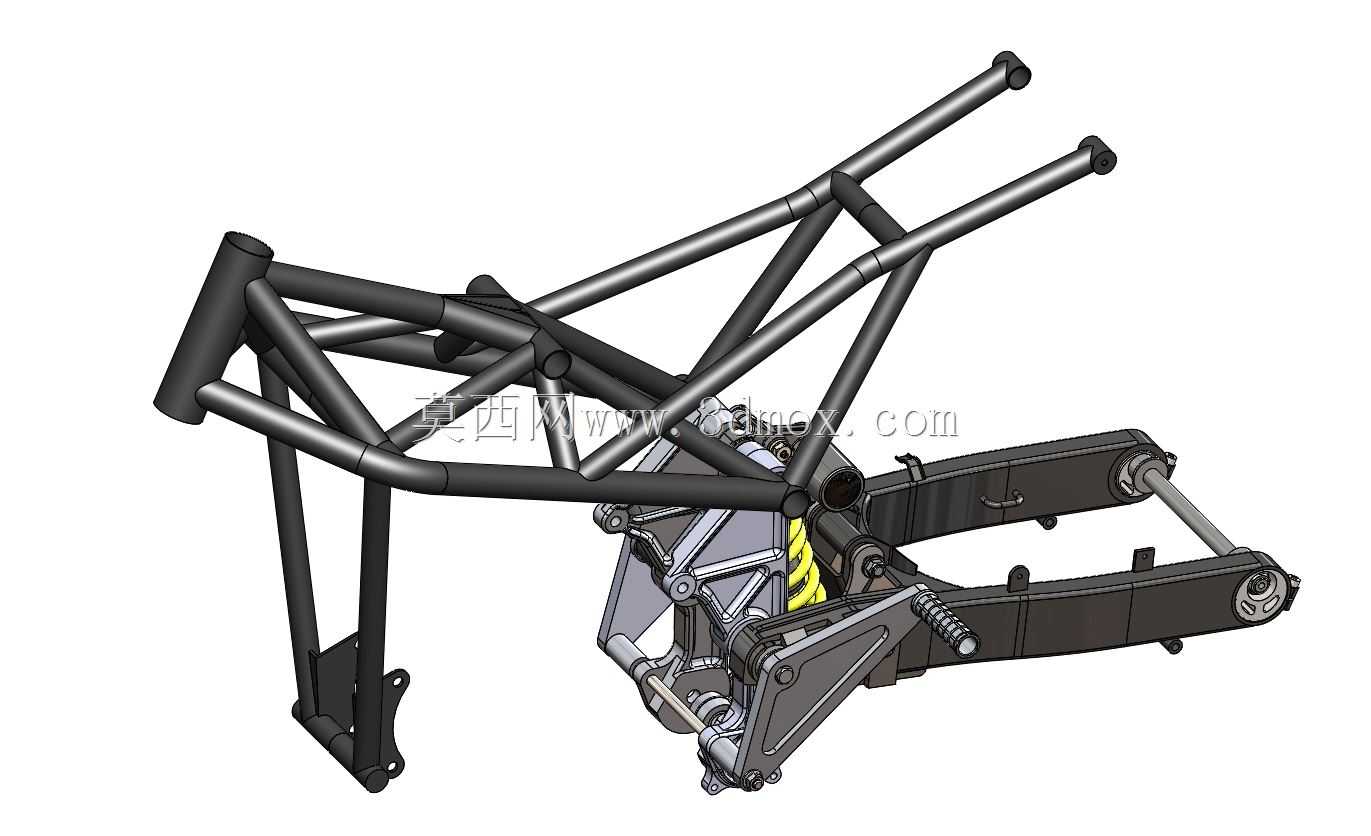

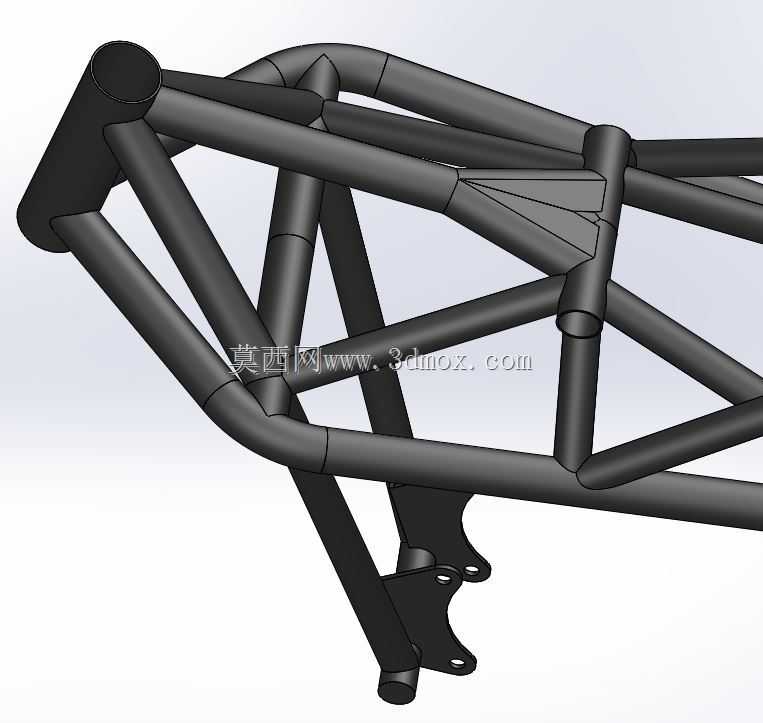

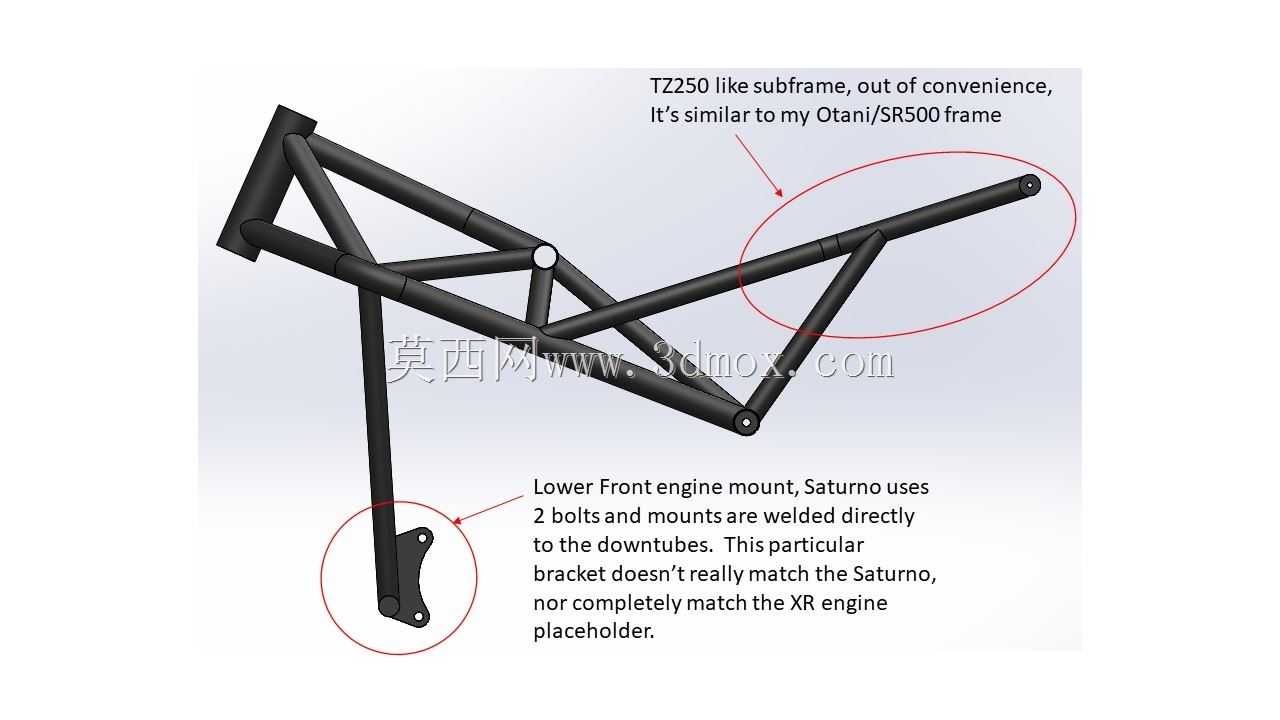

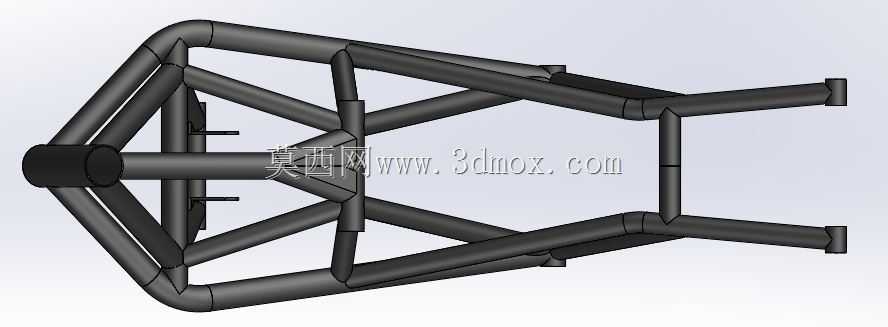

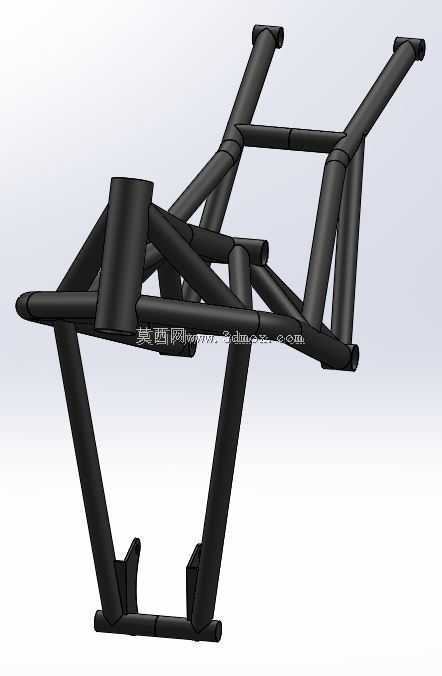

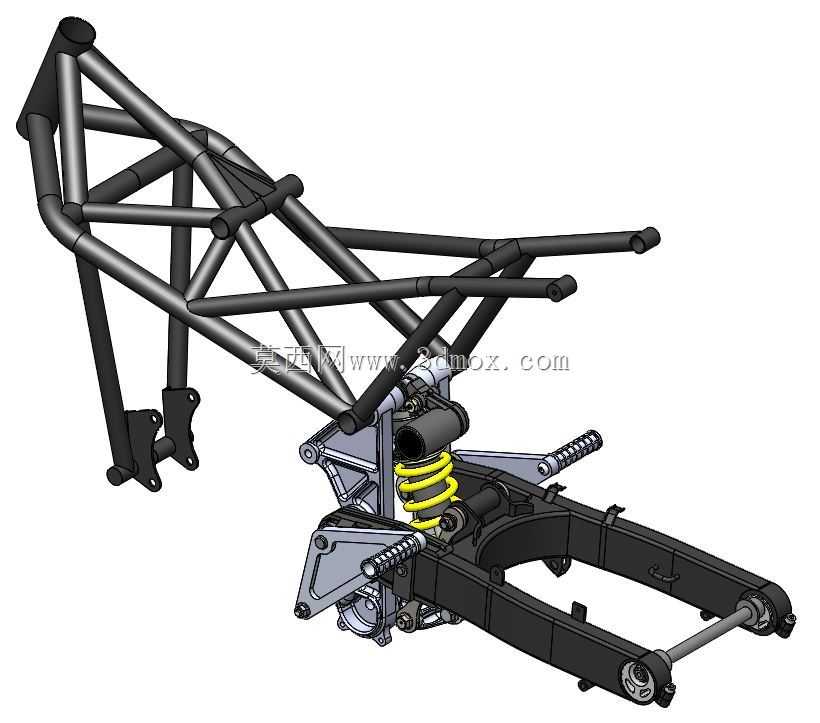

该裸露式钢管车架结构主要应用于中小排量复古运动街车、定制改装赛车的整车开发环节，可作为机车研发阶段的结构验证载体、改装厂商的车架适配基准，也能为机车维修教学、底盘调校实训提供直观的结构参考，覆盖民用机车生产、定制改装、职业技能教学等多个应用场景。这套结构的核心用途是承载动力总成、行走机构与驾乘人员的全部载荷，同时为前后悬挂、转向系统、排气组件、燃油供给部件提供精准的安装定位基准，保障车辆在加速、制动、过弯等工况下的结构刚性与动态稳定性。从功能特性来看，这套结构采用格子架与板连结合的承载设计，将发动机缸体作为车架受力的一部分，替代了传统双翼梁车架的冗余补强结构，在保证整体抗扭刚性满足激烈驾驶需求的前提下，大幅降低了车架自重，同时裸露的钢管结构也契合复古街车的机械美学设计需求。设计思路上，研发团队优先平衡了刚性与轻量化的核心需求：主车架采用高强度合金钢管弯折焊接成型，发动机安装位通过一体化连接座直接与主钢管桁架锁固，让动力单元成为车架受力结构的组成部分，既减少了额外补强件带来的重量冗余，也能让发动机的震动通过车架结构均匀分散，提升驾乘质感；后摇臂采用双侧对称钢结构设计，与后减震安装位形成三角受力结构，可承受大扭矩输出与激烈过弯时的侧向载荷；前转向立管预设了标准倾角，适配倒立式前叉的安装尺寸，兼顾直线行驶稳定性与过弯转向灵活性。安装边界方面，车架整体轴距适配中小排量运动街车的通用尺寸，发动机安装位可兼容同系列单缸动力总成的固定孔位，前后悬挂安装点符合通用改装件的适配标准，排气挂架、座椅支撑位、脚踏固定座的位置均经过空间校核，不会与车轮转向、减震压缩行程发生运动干涉，各部件的安装公差控制在机械加工通用精度范围内，可直接用于样车试制的装配验证，也能为改装厂商调整车辆骑乘三角、优化操控手感提供精准的结构参考。
