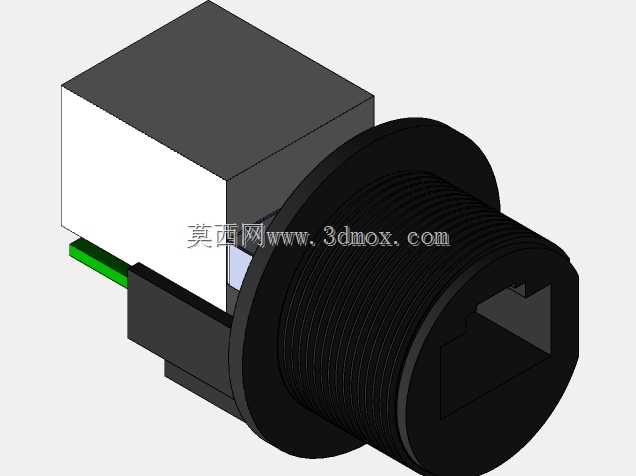

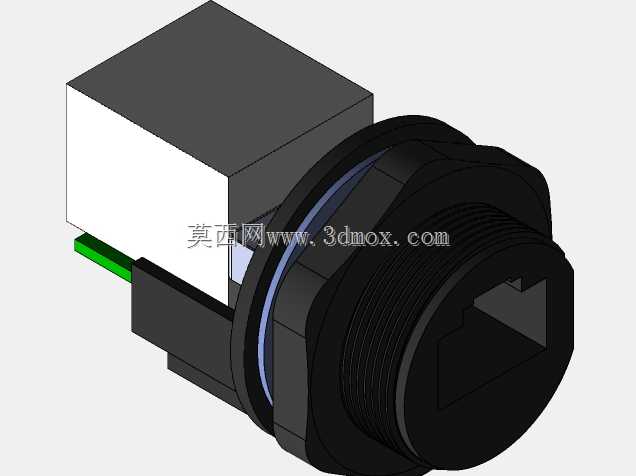

面板安装式180度螺钉型RJ45连接器

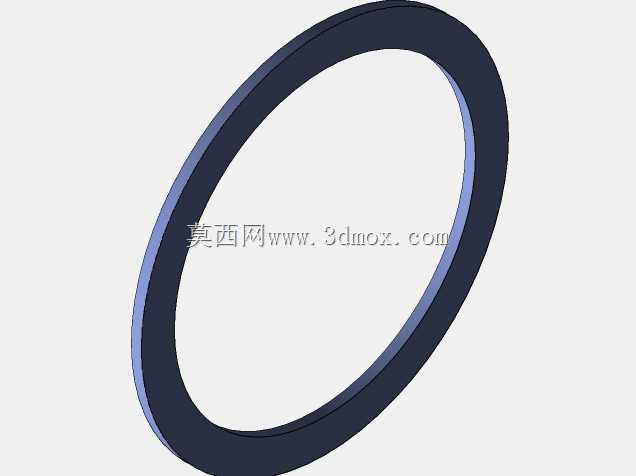

这款RJ45连接器是面向工业通讯场景开发的面板安装型网络接插件，主要用于各类工业控制机柜、户外通讯设备、轨道交通车载设备、自动化产线控制终端等需要在设备面板上预留以太网接入口的场景，能够在复杂工况下为设备提供稳定的有线网络物理连接通道，解决普通民用网口在工业环境下易松动、防护性不足、安装不牢固的痛点。从实际用途来看，该连接器承担着以太网信号的物理传输作用，支持标准的百兆、千兆以太网信号传输，可实现工控设备与上位机、PLC与分布式IO模块、工业相机与视觉控制器之间的网络通讯，180度直出的走线方向能够让网线从连接器正后方引出，不会在设备面板内侧产生多余的弯折半径，尤其适合机柜内部走线空间紧凑的安装场景，避免网线过度弯折导致的线芯断裂、信号衰减问题。在功能特性上，这款连接器采用螺钉锁紧的面板固定方式，安装时仅需在设备面板上开出对应尺寸的安装圆孔，将连接器从面板外侧插入安装孔后，从内侧旋紧配套的锁紧螺母即可完成固定，相比卡扣式安装结构，螺钉锁紧的方式能够提供更高的连接强度，在设备存在振动、冲击的工况下也不会出现松脱移位，连接器与面板之间可加装密封胶圈，能够实现面板安装位置的防尘防水，满足户外设备、潮湿工况的使用需求。从设计思路来看，这款连接器采用模块化的结构设计，前端是标准的RJ45插孔，完全符合通用RJ45水晶头的插接尺寸规范，可兼容所有标准RJ45接头的网线，无需定制专用接头；后端预留PCB插针，可直接焊接在设备内部的电路板上，省去了内部转接接线的工序，能够提升生产装配效率，同时减少转接节点带来的信号损耗。连接器主体采用高强度工程塑料注塑成型，具备良好的绝缘性能与耐温性能，能够适应-40℃到85℃的工作温度范围，金属螺纹部分采用防锈镀层处理，长期使用不会出现锈蚀卡死的问题。在外形尺寸与安装边界上，这款连接器的面板外侧部分为圆形螺纹结构，安装开孔直径适配常规工业面板接插件的通用尺寸，面板后方的主体部分为方正的塑壳结构，内部集成了RJ45接口的8芯接触弹片，弹片采用镀金处理，能够降低接触电阻，提升信号传输的稳定性，同时具备多次插拔的耐磨性能，可满足上千次的插拔使用寿命要求，连接器后方引出的PCB插针间距符合标准PCB布线规范，能够直接对应电路板上的焊盘位置，设计电路板时可直接匹配该尺寸进行布线，无需额外调整安装位置，整体安装后突出面板外侧的尺寸较小，不会在设备外部形成过大的突出结构，避免设备搬运、安装过程中磕碰损坏接口。
