三芯内螺纹面板安装连接器结构

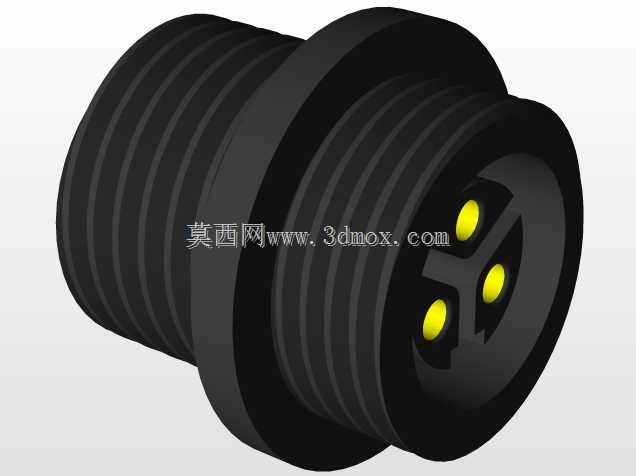

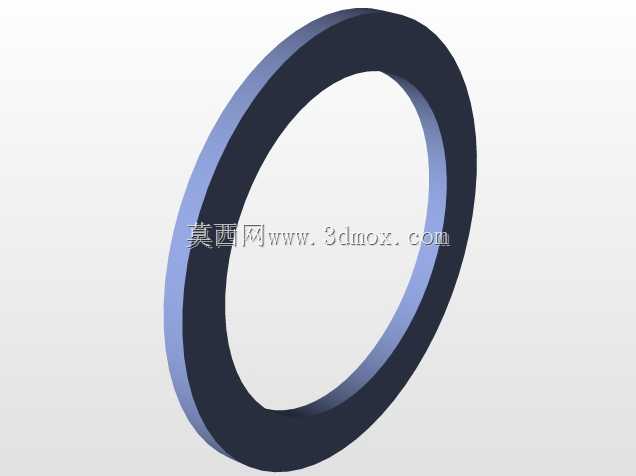

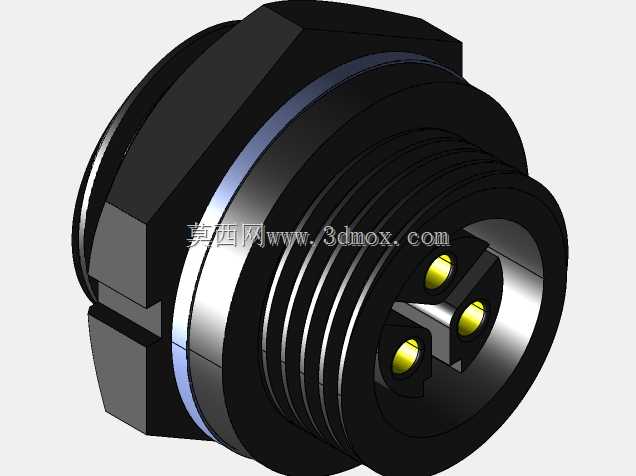

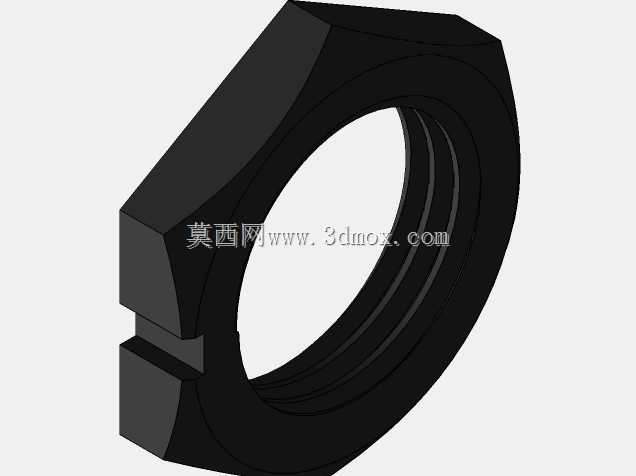

这类三芯内螺纹连接器，常应用在户外工业设备、轨道交通车载电气单元、户外检测仪器的信号与小功率电源传输场景，核心作用是在需要面板后装的柜体、设备壳体上，实现线缆端与设备内部电路的可靠对接，避免线缆拉扯、液体粉尘侵入带来的连接失效问题。从结构设计来看，主体采用六角外形的锁紧结构，外侧的外螺纹段配合锁紧螺母即可完成面板固定，面板贴合位置预留了密封胶圈的安装槽位，装配后胶圈被压紧在壳体与连接器法兰面之间，可满足常规户外工况的防尘防水要求，无需额外设计密封压盖结构，能大幅简化设备壳体的开孔加工工序。接头内部的三个插针采用绝缘基座固定，插针端面做了导向倒角，对接公头时可自动校正插接位置，避免插针弯折，插针尾部预留焊接杯口，适配多股铜芯线缆的焊接作业，焊接后可通过尾部的线缆护套固定线缆，防止线缆摆动时焊点受力脱落。设计过程中需要重点控制几个安装边界：首先是面板开孔直径需匹配螺纹段外径，预留0.1-0.2mm的装配间隙，避免开孔过大导致密封面压合不严，开孔过小无法穿入螺纹段；其次是面板后侧的安装深度需要预留足够空间，既要容纳连接器尾部的焊接端子与线缆弯折半径，也要给锁紧螺母的拧紧操作留出扳手活动空间，六角主体的对边尺寸需要匹配标准开口扳手的规格，方便现场装配时的锁紧作业。内螺纹的对接端采用标准圆形接口规格，可与同系列的公头插头实现快速插拔对接，对接后自带锁紧结构，可承受一定程度的振动冲击，不会在设备运行过程中出现松脱。绝缘基座采用耐温工程塑料材质，可承受焊接时的高温传导，不会出现基座融化变形的问题，同时具备足够的绝缘性能，避免相邻插针之间出现爬电、击穿问题。在实际选型应用中，这类接头常用来传输直流低压电源、低速传感信号，三个针位分别对应电源正、电源负与信号屏蔽端，可满足多数小型工业设备的外接布线需求，相比螺钉压接的端子台，这类螺纹锁紧的圆形连接器防护等级更高，抗震性能更好，适合在有一定振动、存在淋水粉尘的户外或工业车间场景使用。建模时需要重点还原螺纹段的牙型精度、六角部位的对边尺寸、插针的相对位置度，这些尺寸直接影响后续的实物装配适配性，若插针位置度偏差超过0.1mm，就会出现对接时插针无法对准插孔的问题，导致装配失效。
