Chogori五针外螺纹公头连接器结构设计

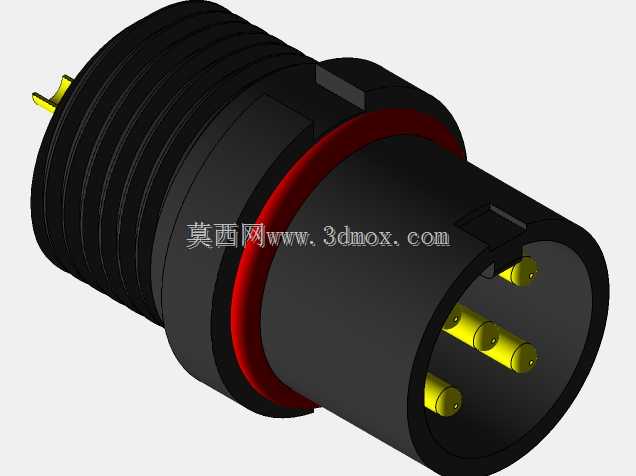

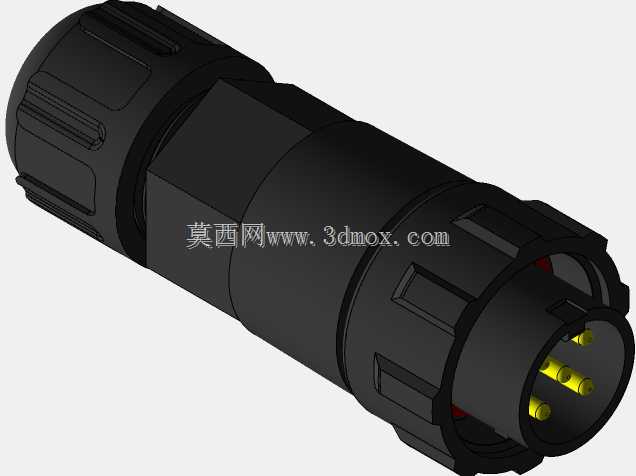

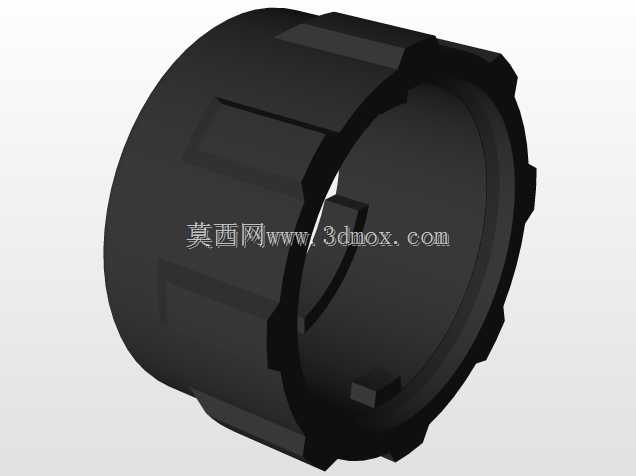

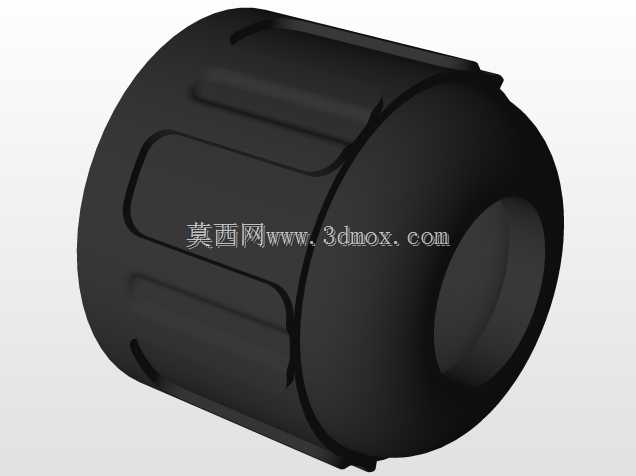

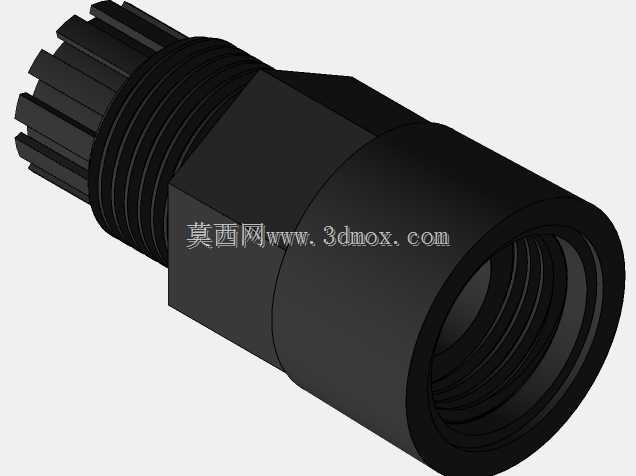

这款五针公头连接器是户外工业电气连接场景里的常用适配部件，常见于户外通信基站设备接线、工业传感器组网布线、户外照明系统供电与信号传输、港口重型设备外接线路等需要稳定防水连接的工况中，主要承担多芯电缆与设备端的电流传输、控制信号交互作用，能在存在一定振动、淋水、粉尘侵扰的户外或工业车间环境下维持稳定的线路导通状态，避免接头松脱、接触不良引发的设备故障。从结构设计逻辑来看，接头整体采用分段式柱体结构，尾部做了防滑滚花与锁紧结构设计，适配对应规格的电缆穿入安装，尾部锁紧结构旋紧后可抱紧电缆外护套，既可以实现线缆抗拉拽防护，避免线缆受外力拉扯时芯线与插针焊接处脱落，也能配合密封圈实现尾部的IP等级防护，阻挡水汽、粉尘从线缆接入位置进入接头内部。中间段为外螺纹连接结构，搭配180度锁定卡口，和对应母头对接时，先将公头插合到位后旋转卡入卡口，配合螺纹锁紧即可实现双重固定，相比单一卡扣连接抗振动松脱能力更强，相比纯螺纹连接对位更便捷，现场布线施工时无需反复旋转整根线缆即可完成对接锁定，能有效降低高空、狭窄空间内的接线作业难度。插针端采用五芯等距排布设计，插针为镀金铜质基材，焊接端预留了足够的焊杯空间，方便现场施工时剥线后进行搪锡焊接，插针根部做了绝缘隔层设计，避免相邻插针之间因焊锡溢出、金属碎屑落入引发短路问题，插合端的绝缘基座做了导向倒角，对接时可引导插针对准母端插孔，减少插针顶弯、错位的概率。安装边界方面，接头整体外径适配常规工业连接器的面板开孔尺寸，对接锁紧后整体轴向长度不会占用过多设备内部布线空间，尾部线缆弯折半径预留了足够的活动余量，不会因为线缆过度弯折导致芯线断裂，外螺纹规格适配同系列标准母头，可直接替换同规格老旧损坏接头，无需重新调整设备端的安装开孔尺寸。外壳采用高强度工程塑料材质，表面做了防滑纹理设计，徒手即可完成锁紧与拆卸操作，无需借助额外扳手工具，日常维护检修时拆装效率更高，外壳材质耐候性较强，可适应-40℃到85℃的工作环境温度范围，不会因为长期户外暴晒、低温冻融出现壳体开裂、螺纹滑牙的问题。
