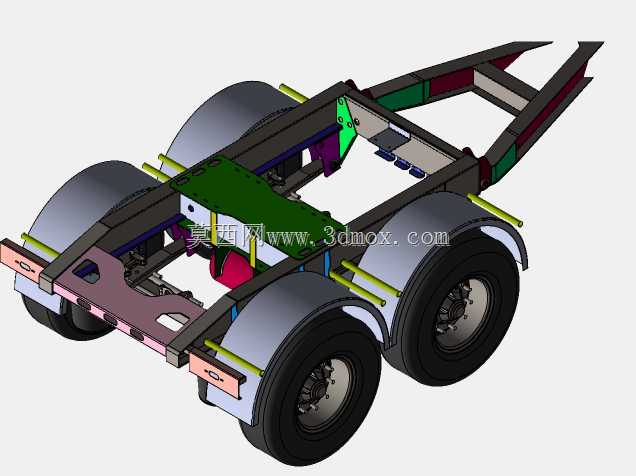

多利三轴货运挂车底盘车架结构设计

该结构为三轴货运挂车的核心承载底盘总成，主要应用于公路干线货运、港口短驳转运、工程建材运输等场景，作为挂车上装货厢、栏板或集装箱承载结构的安装基体，承担载货重量传递、行驶载荷缓冲、牵引连接传力的核心作用，是货运挂车实现承载与行走功能的核心骨架部件。整个底盘采用边梁式主车架结构设计，两根纵梁沿整车长度方向贯通布置，根据不同位置的载荷需求设置差异化的截面厚度，牵引连接区域采用加强型双层板结构，应对起步、制动时的纵向冲击载荷，中部承载区域设置多道横向横梁连接左右纵梁，保证车架的抗扭刚度，避免复杂路况下车架发生扭转变形，尾部区域设置后防护安装位与尾灯固定支架，满足道路行驶的安全规范要求。行走系统采用三轴并列布置方案，每根车轴通过钢板弹簧悬架与车架纵梁下方的吊耳支座连接，钢板弹簧选用多片等截面结构，兼顾重载承载能力与行驶缓冲性能，车轴两端匹配重型载货汽车用轮毂与制动鼓结构，可适配常规重载货运轮胎，满足总质量数十吨级的承载需求，三轴布置形式可有效分散单轴载荷，满足公路运输的轴荷限值要求，同时提升重载状态下的行驶稳定性。牵引端采用鹅颈式延伸结构，前端设置牵引销安装区域，可与主流货运牵引车的鞍座实现匹配连接，牵引区域预留了气路制动管路、电气线路的布置空间，车架侧面设置多组管线固定卡扣位，可规整布置制动气管、车灯线束，避免行驶过程中管线晃动磨损。车架上平面预留了标准化的上装安装孔位，可适配栏板货厢、仓栅上装、集装箱锁具等不同类型的上装结构，无需对主车架进行二次打孔改装即可完成上装装配，有效降低改装成本与车架结构损伤风险。底盘两侧设置了轮罩安装支架，可装配金属或非金属轮罩，避免行驶过程中车轮带起的泥水飞溅到上装货物区域，车架尾部设置了可拆卸的后保险杠安装位，可根据使用需求装配防护装置，满足后方车辆碰撞防护的安全要求。整个车架的各安装支座均采用焊接方式与纵梁横梁连接，关键受力位置设置加强筋板提升连接强度，所有外露金属结构预留了涂装工艺空间，可完成电泳、喷粉等防腐处理，适应户外复杂天气与道路环境下的长期使用需求，各部件的安装边界经过精准校核，车轴跳动行程内不会与车架横梁、支架发生运动干涉，转向过程中轮胎不会与轮罩、车架产生剐蹭，保证整车行驶的可靠性与安全性。
