铃木鹅350摩托车车架底盘结构设计

该结构为运动型摩托车的核心承载基体，主要应用于高性能街跑、定制改装机车的研发试制、改装升级以及教学实训场景，是摩托车动力系统、行走系统、操控系统、外观覆盖件的安装承载基础，直接决定整车的操控极限、行驶稳定性与骑乘质感。在实际使用场景中，车架需要承接发动机输出的强劲扭矩，传递路面经悬挂系统传导的冲击载荷，同时在高速过弯、紧急制动、急加速等极端工况下保持足够的结构刚性，避免形变量过大影响操控精度，还要兼顾轻量化需求，降低整车整备质量以提升动力响应表现。

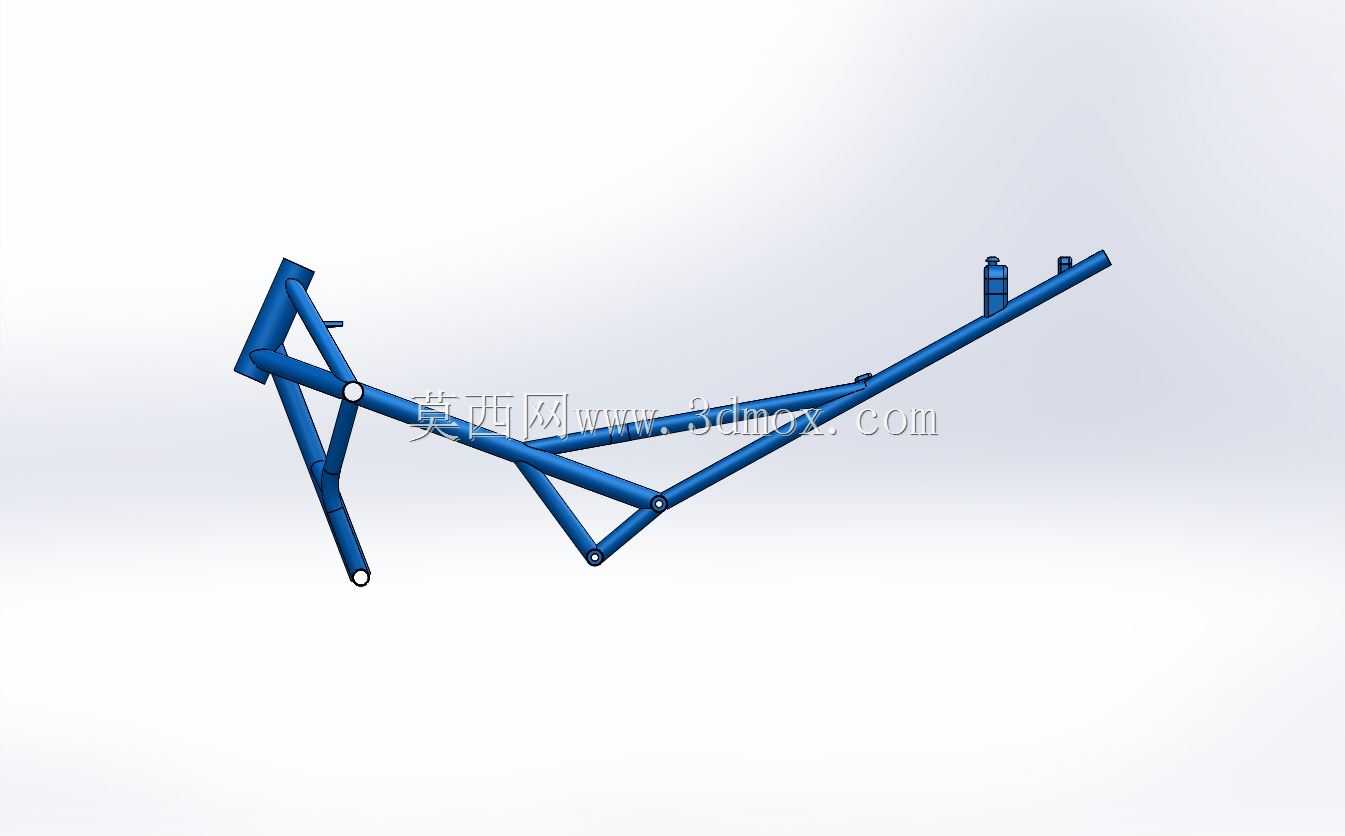

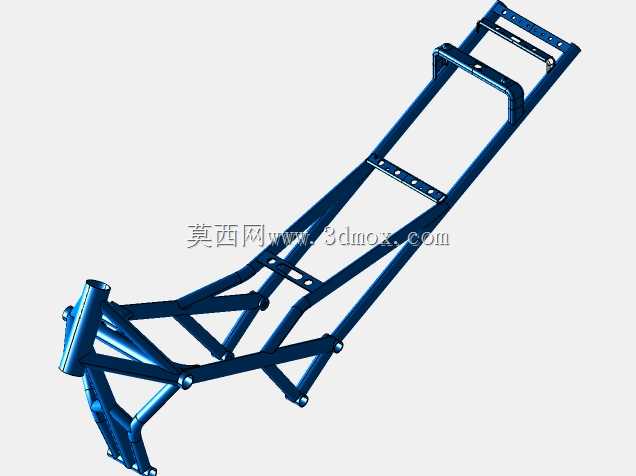

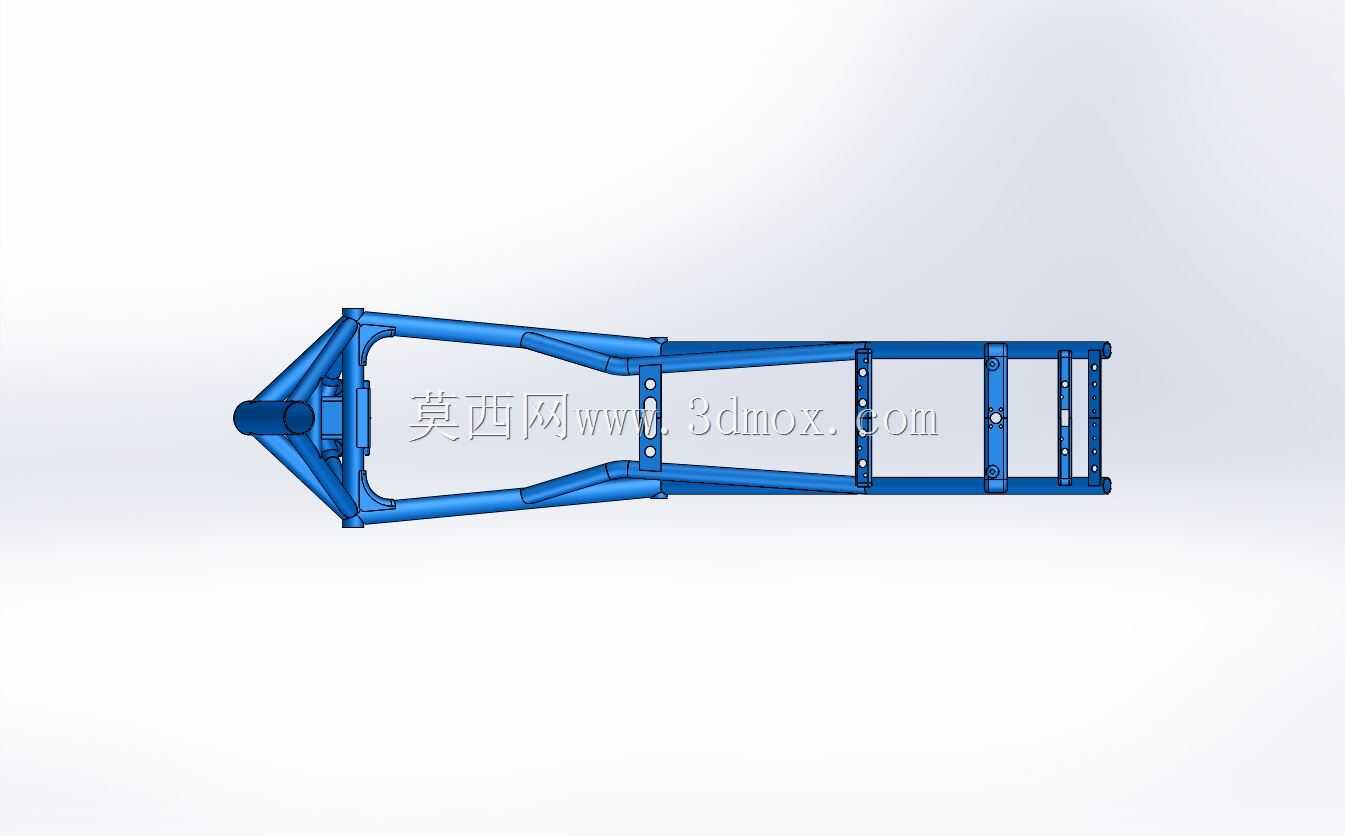

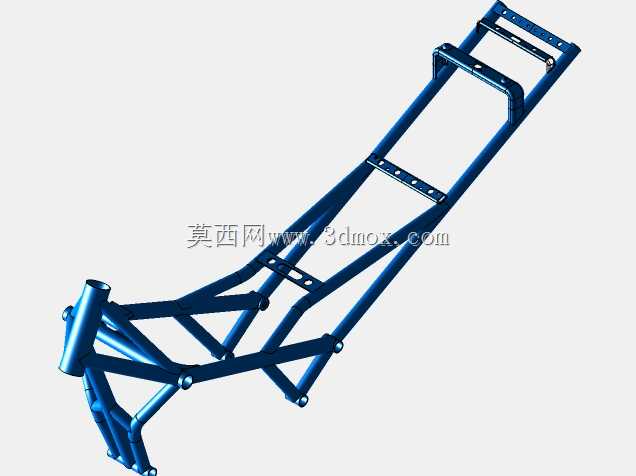

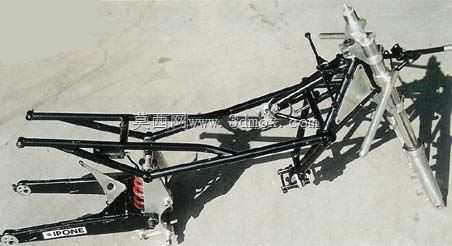

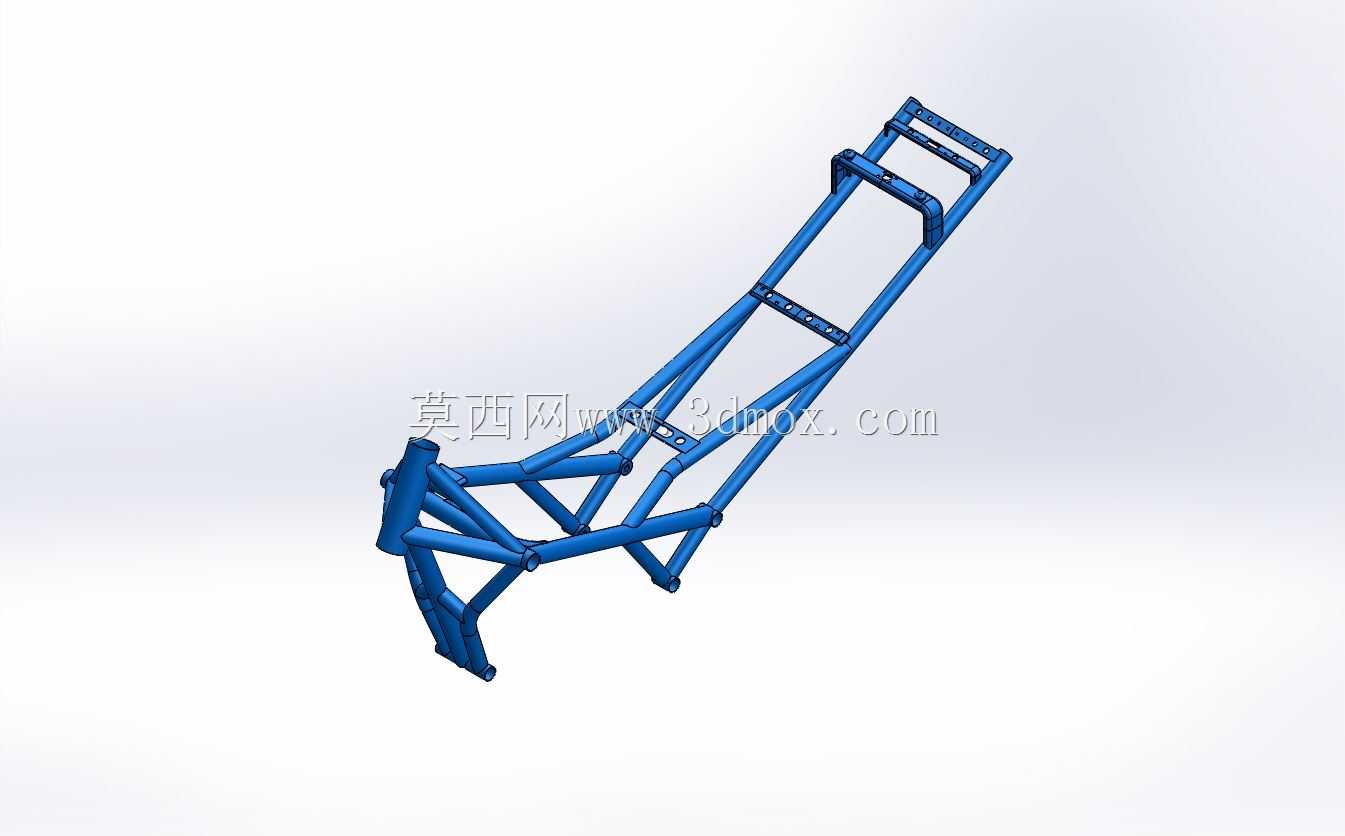

设计过程中，在保持同轴度精度符合机车行驶安全标准的前提下，对转向几何结构做了针对性优化，加大了前叉倾角让转向手感更沉稳直接，缩短了转向舵角的传动路线，大幅降低转向虚位，让车手的操控指令可以更快速地传递到前轮，获得更凌厉的转向响应与更清晰的路感反馈，适配激烈驾驶场景下的操控需求。车架采用钢管桁架式结构，通过多段异型钢管的焊接拼接形成闭合受力框架，在受力集中的发动机安装位、后摇臂铰接位、前转向立管位置做了局部加强处理，平衡刚性与重量的矛盾。

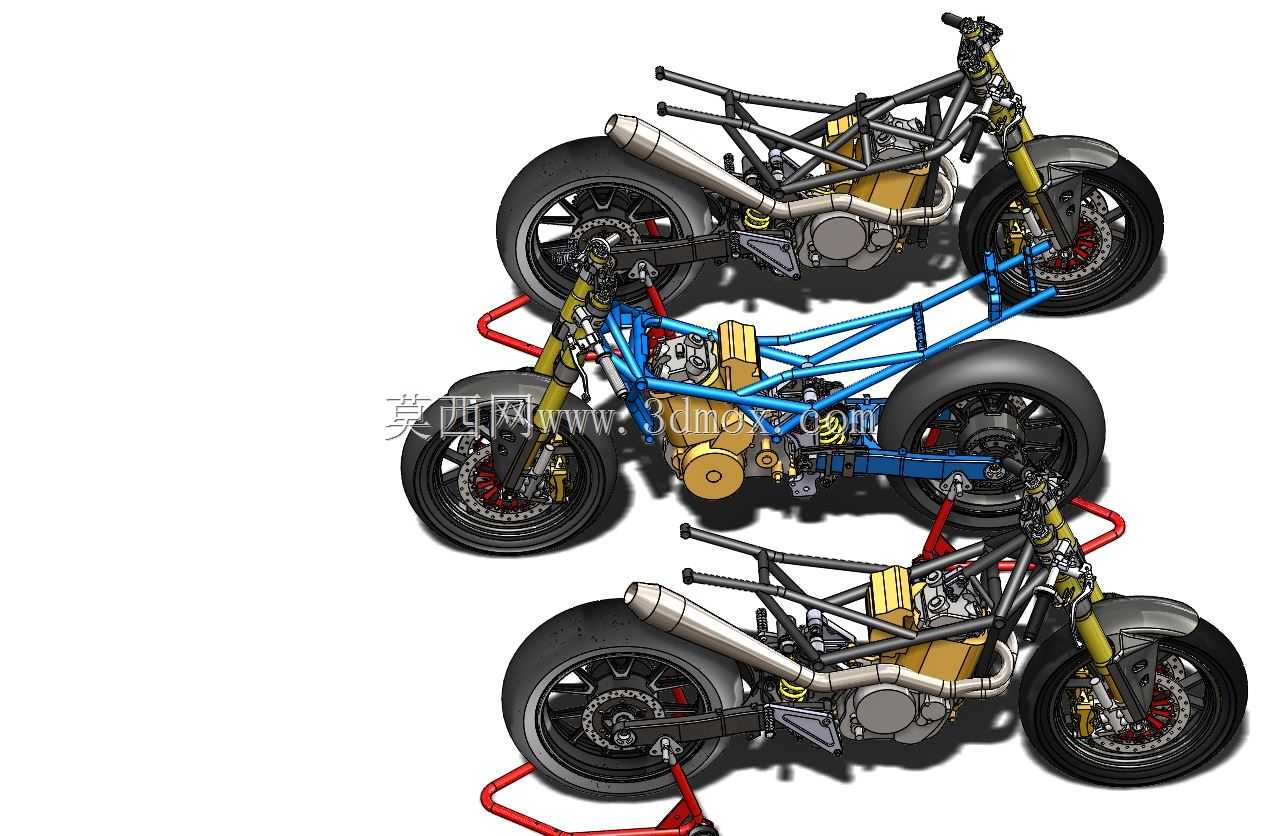

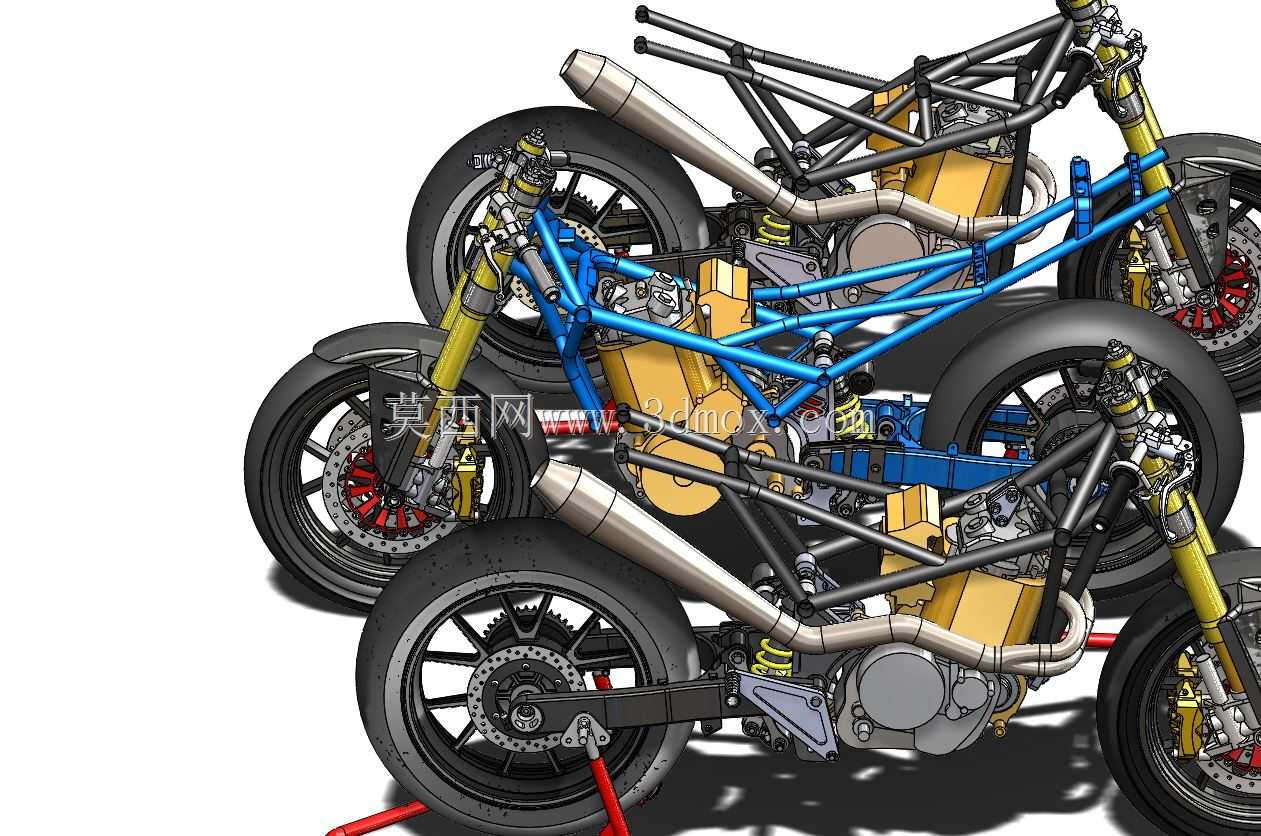

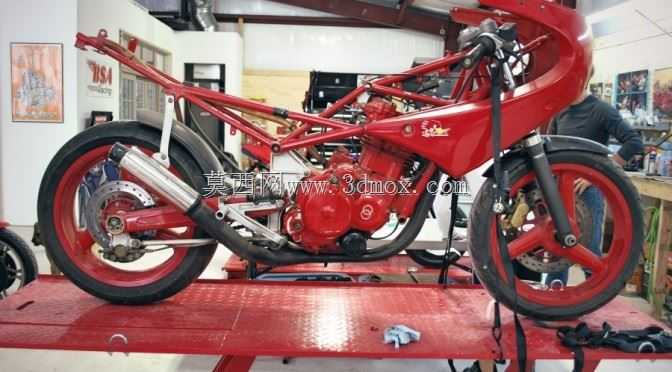

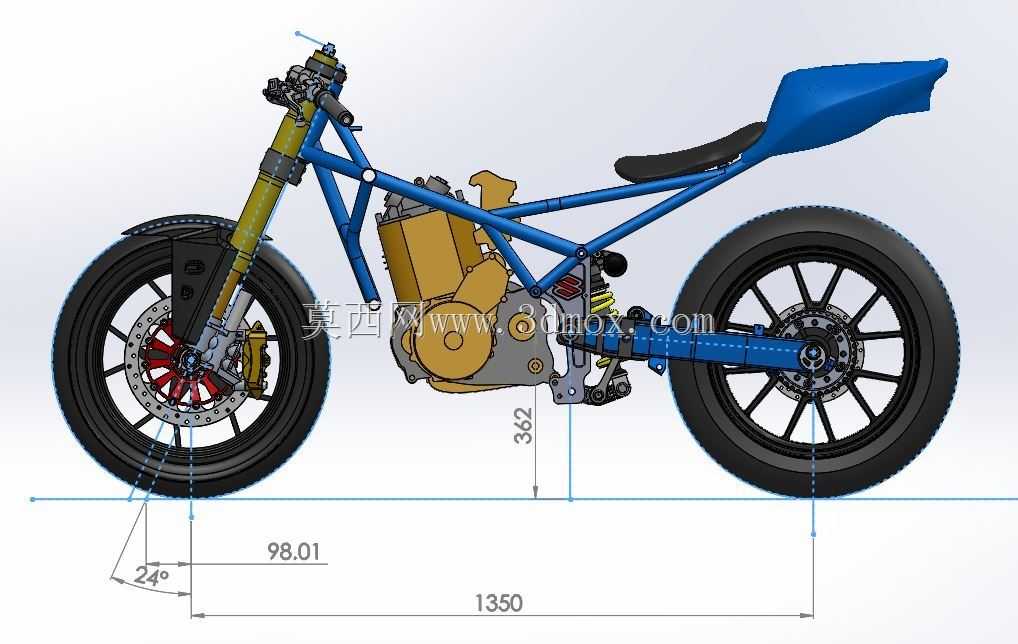

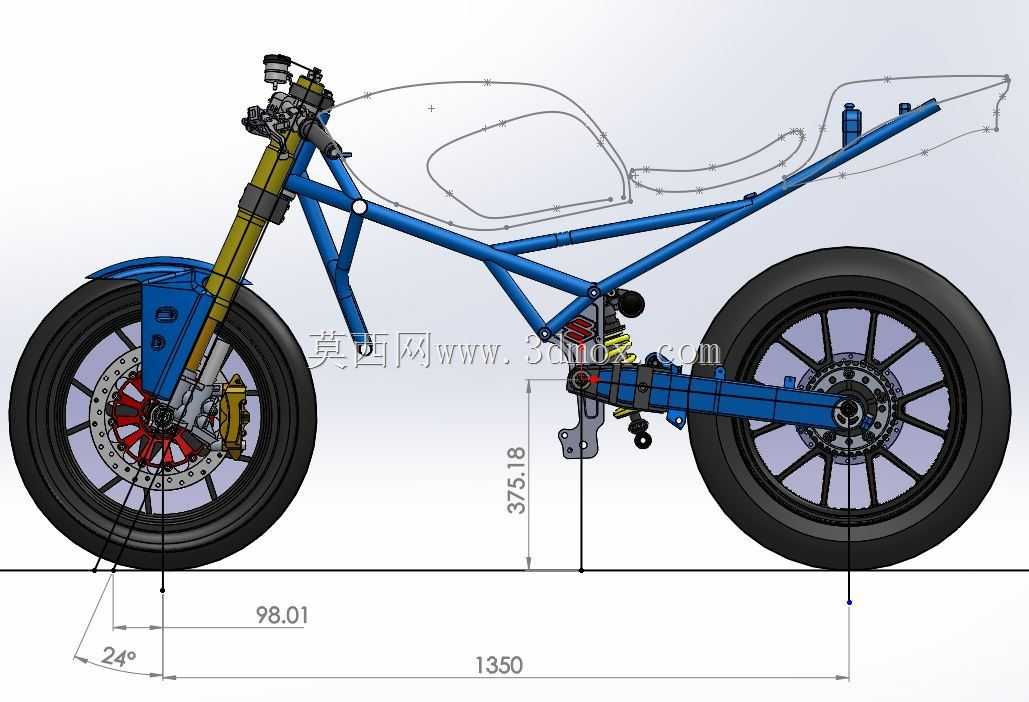

从安装边界尺寸来看，该结构座垫安装面距地面高度为770mm，适配多数成年骑乘者的腿长范围，骑乘时可以获得舒适的腿部支撑角度；前后轮轴安装位的轴距为1350mm，兼顾了高速行驶的直线稳定性与过弯时的灵活度；前叉安装后倾角为24度，拖曳距为98mm，该参数组合可以在保证高速不发飘的同时，让转向力度更轻盈；后摇臂铰接点距地面高度为375.18mm，预留了足够的悬挂行程空间，可适配多规格的中置后减震器，满足不同路况、不同骑乘风格的减震调校需求。车架预留了发动机安装吊耳、油箱固定位、座椅安装支架、电器件安装位、后尾架固定点等标准化接口，可直接适配对应型号的动力总成与配套部件，也可作为定制改装机车的基础车架，通过调整局部安装位适配不同规格的配件，打造个性化的定制机车产品。
