铃木鹅350摩托车摇臂与框架板结构设计

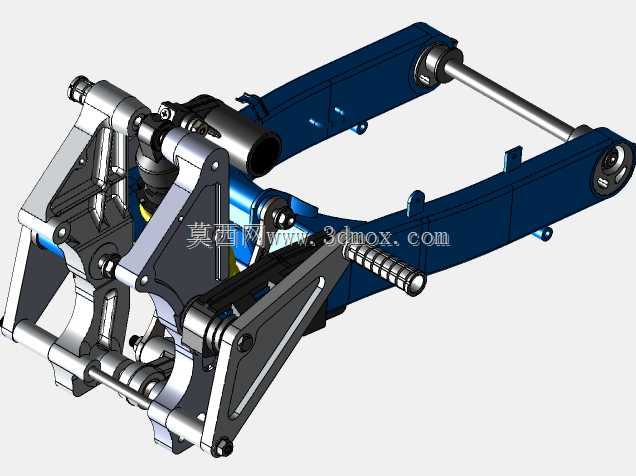

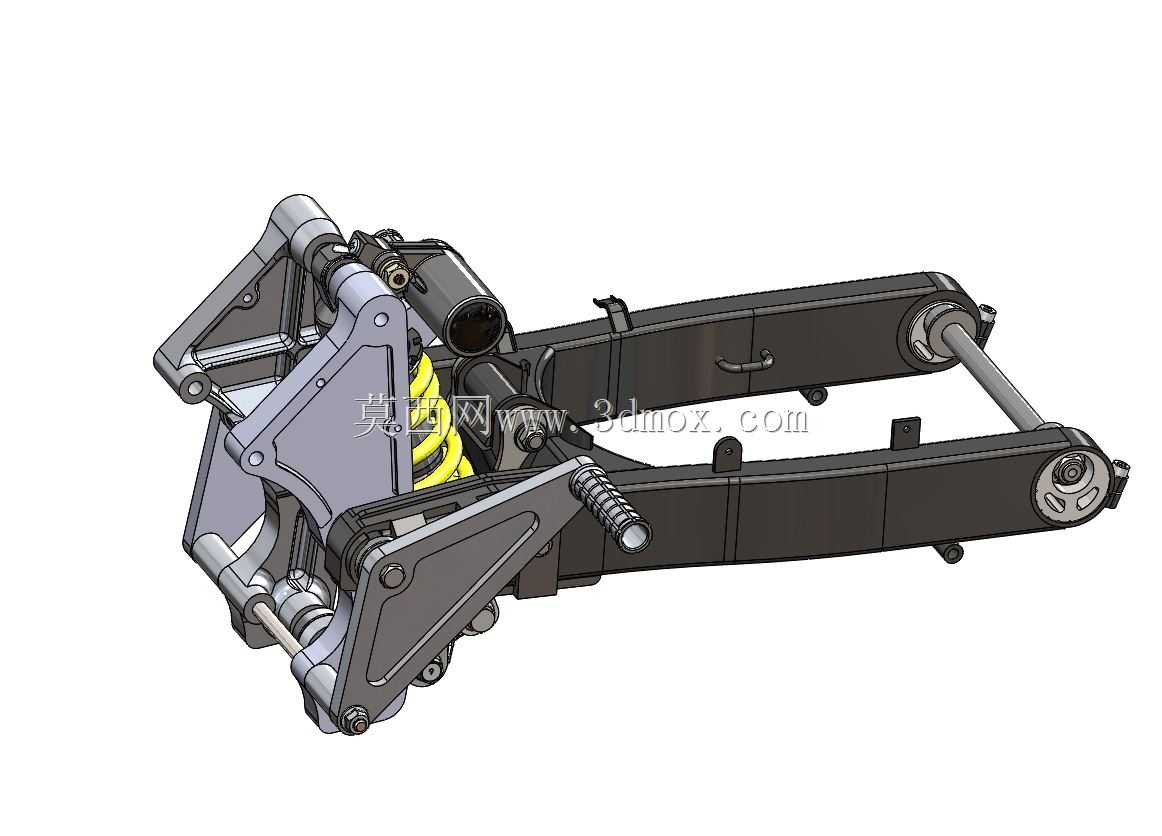

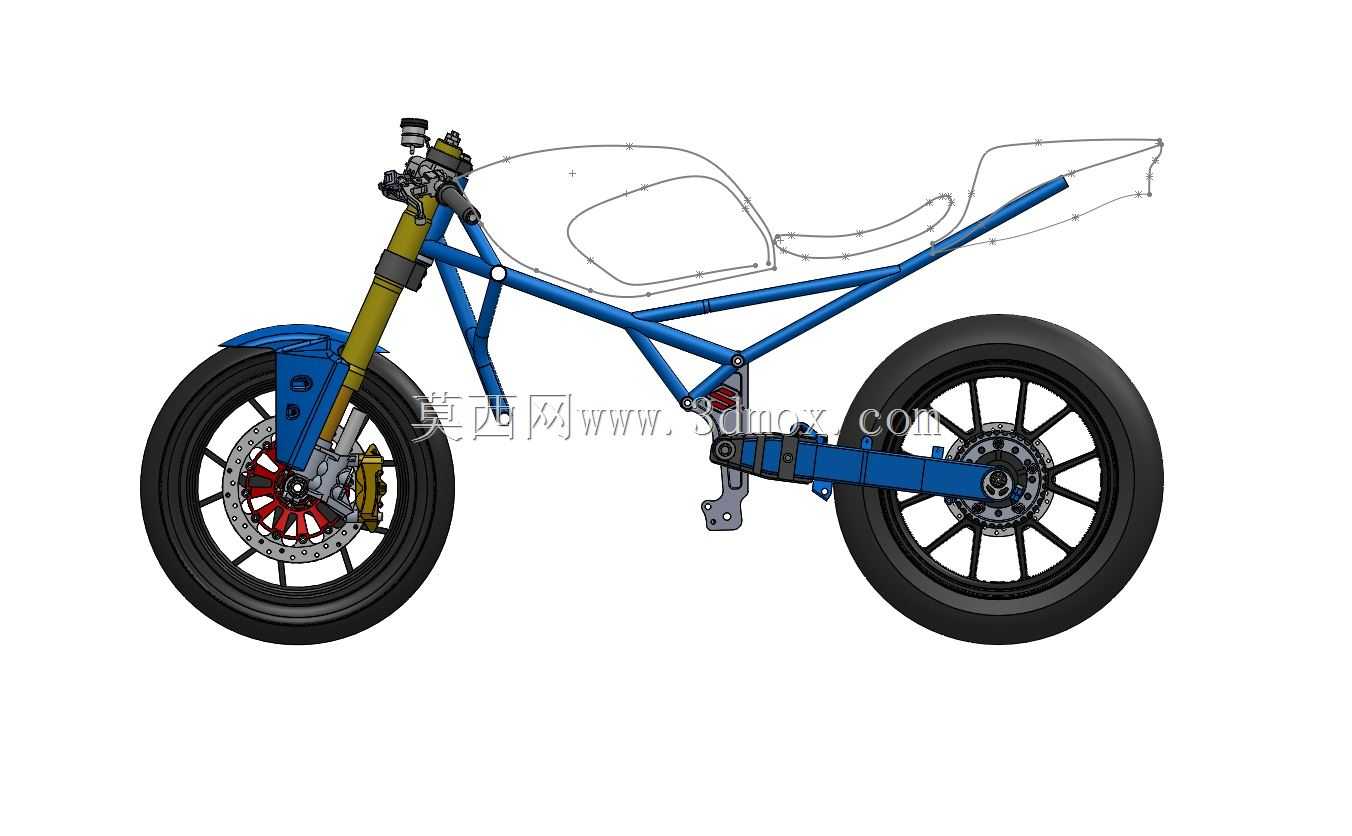

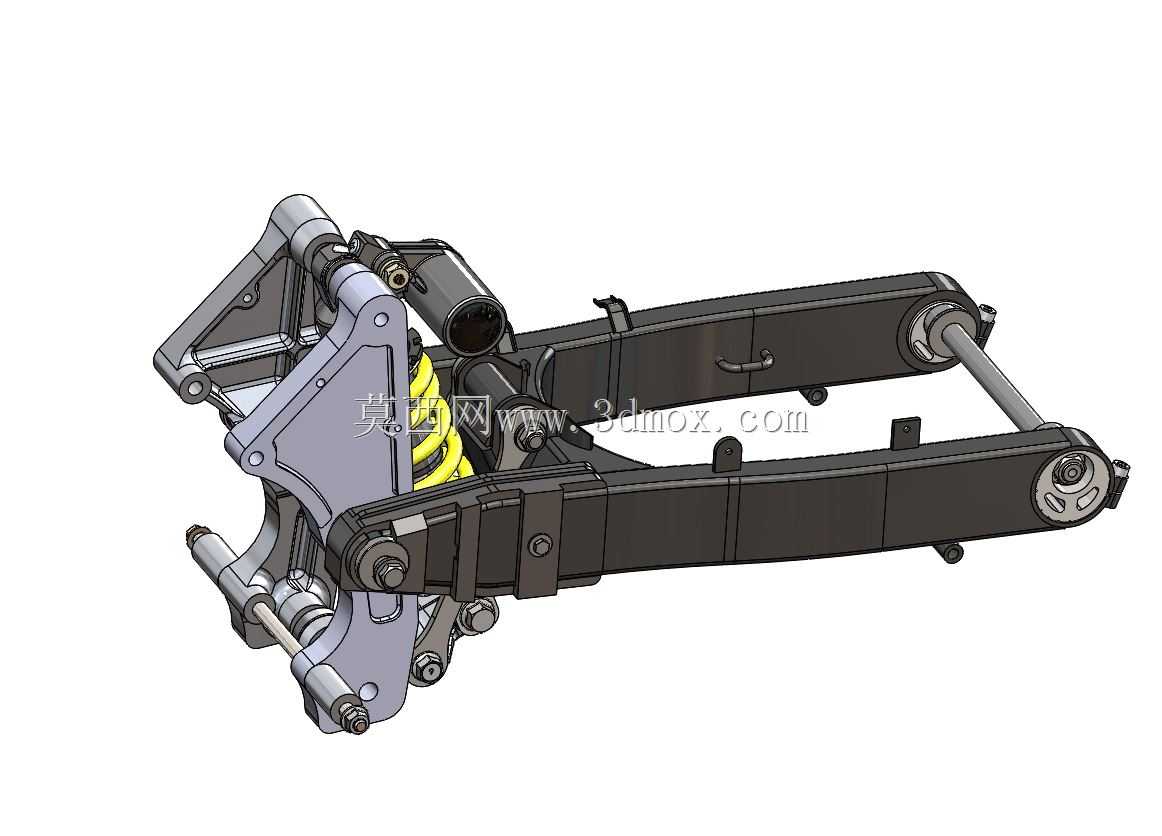

该结构为大排量运动摩托车的后摇臂与配套框架板集成组件，是摩托车后悬架系统的核心承载部件，主要应用于中小排量运动街车、越野改装摩托的后行走支撑场景，承担后轮定位、行驶载荷传递、悬架运动导向的核心功能，直接决定车辆弯道操控稳定性、颠簸路面滤震表现以及急加速急减速时的车身姿态控制能力。

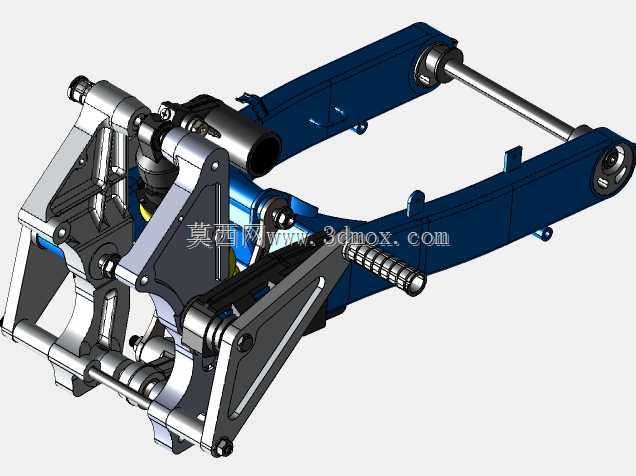

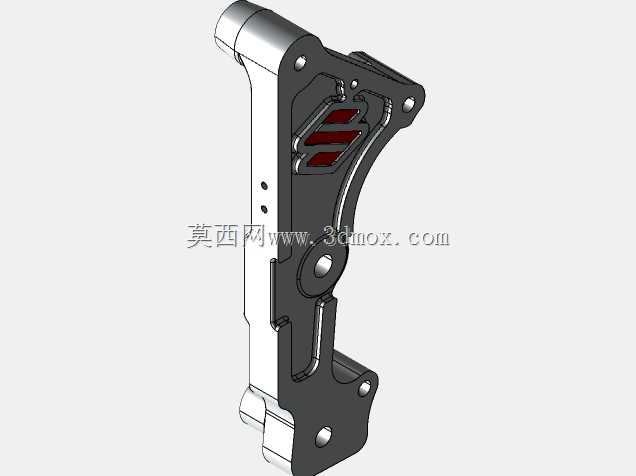

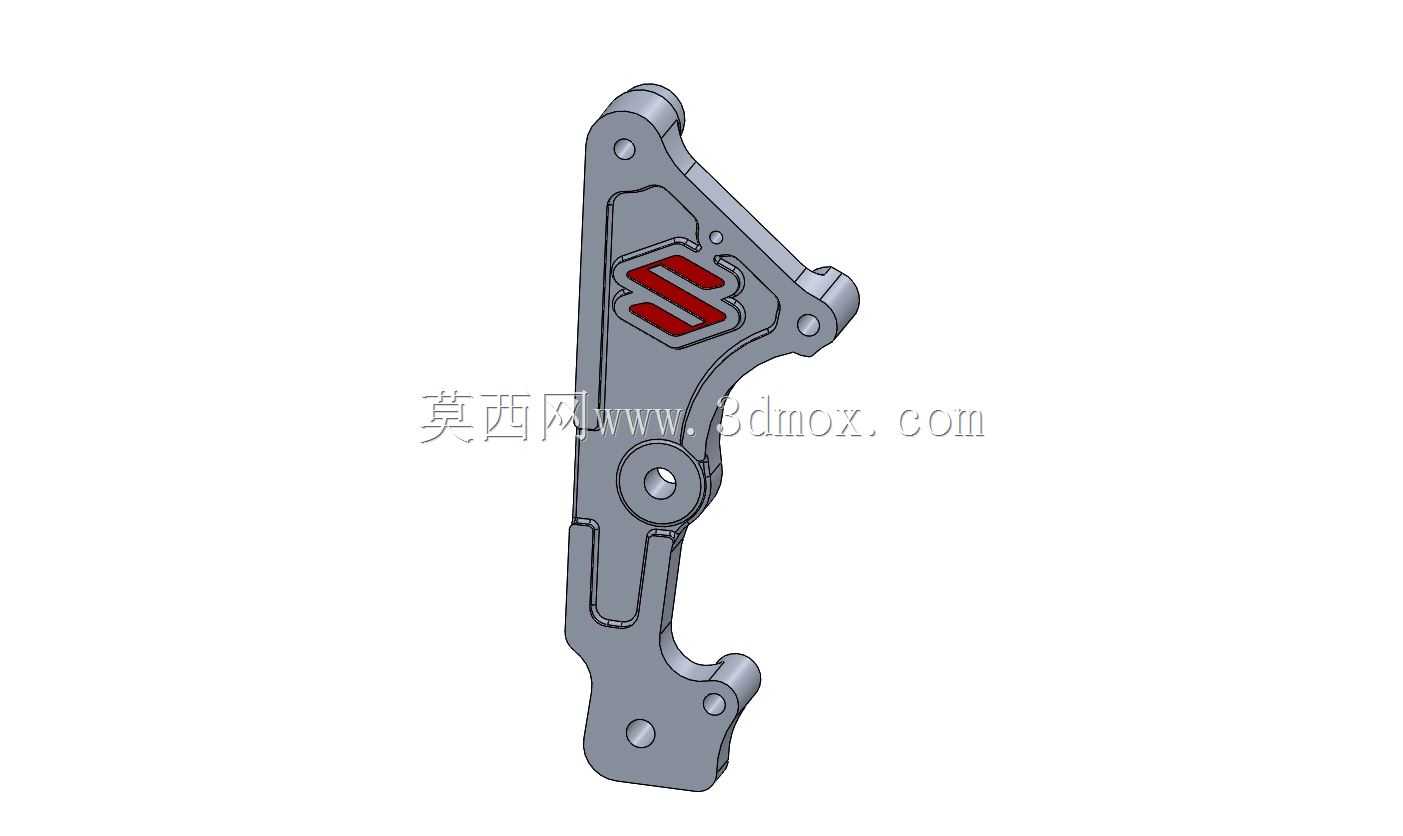

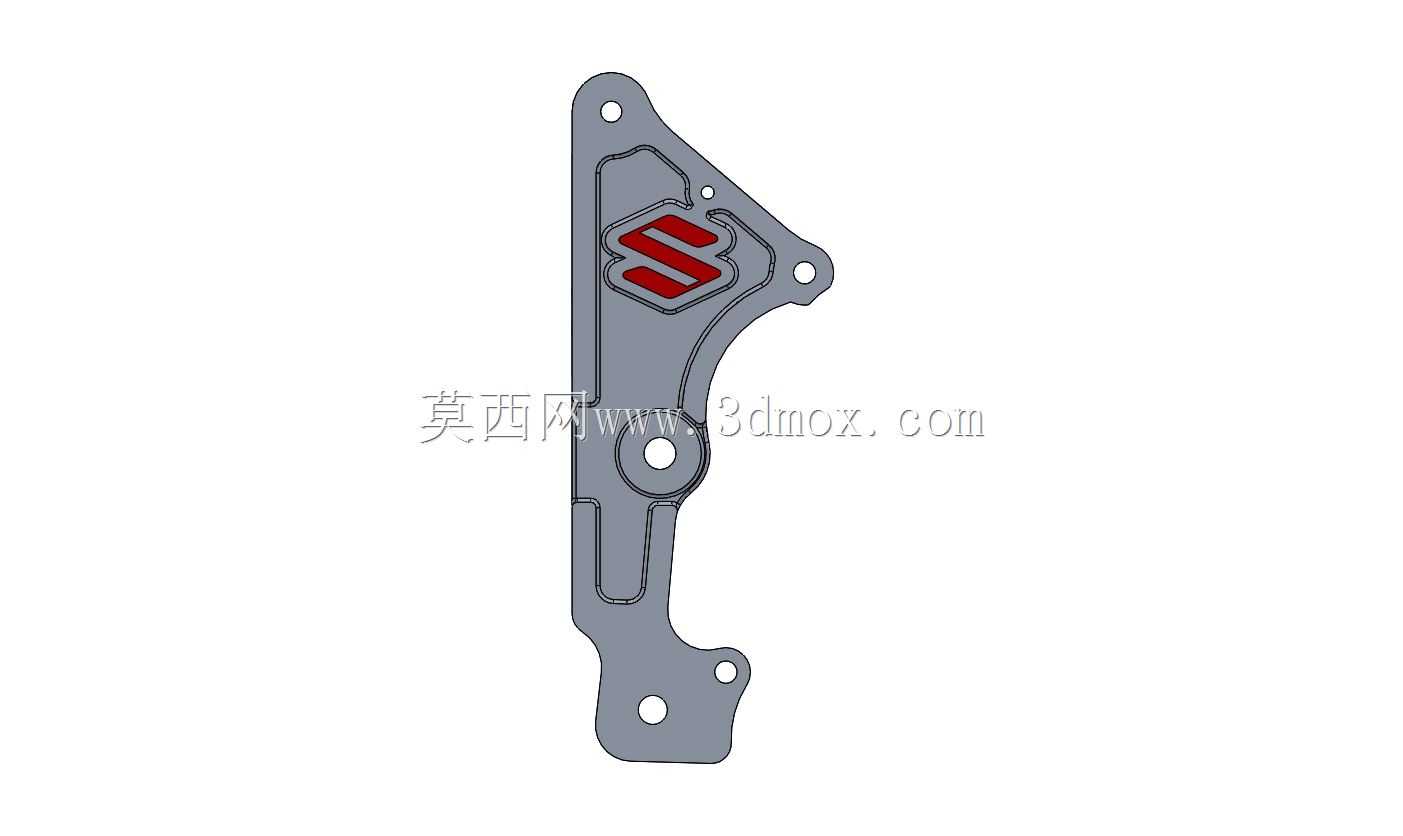

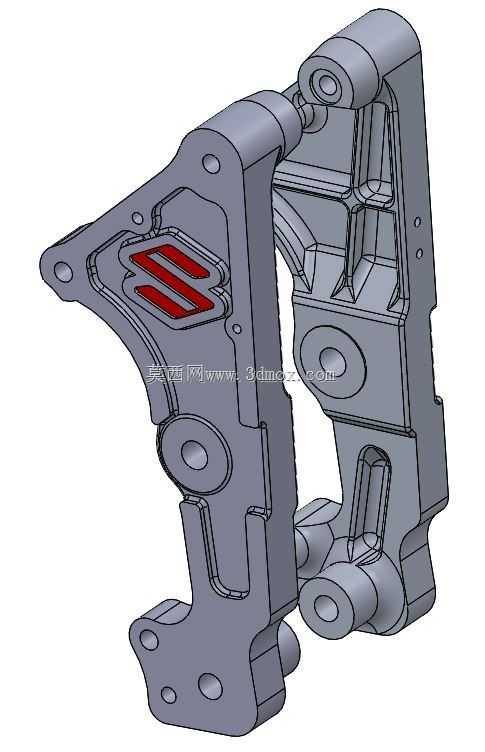

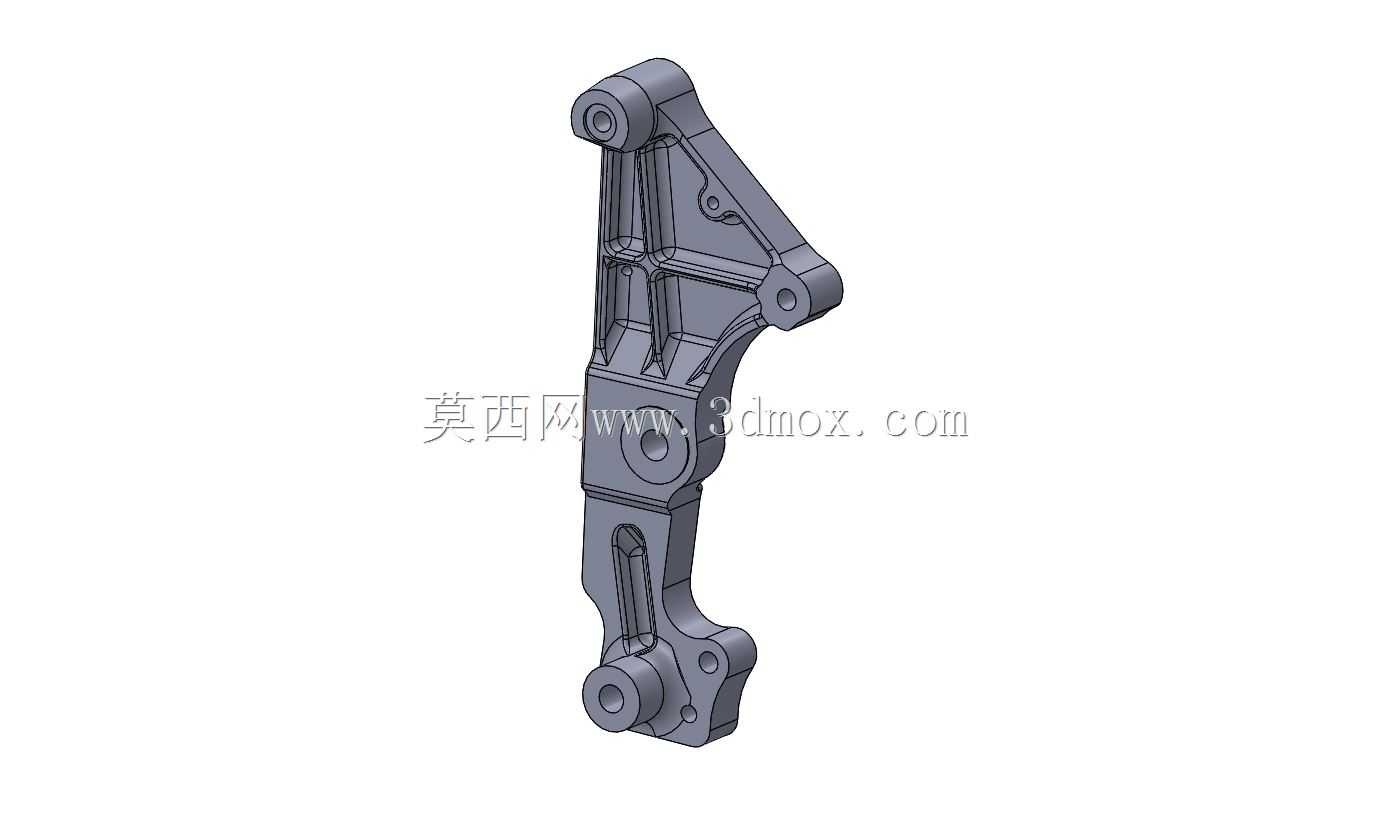

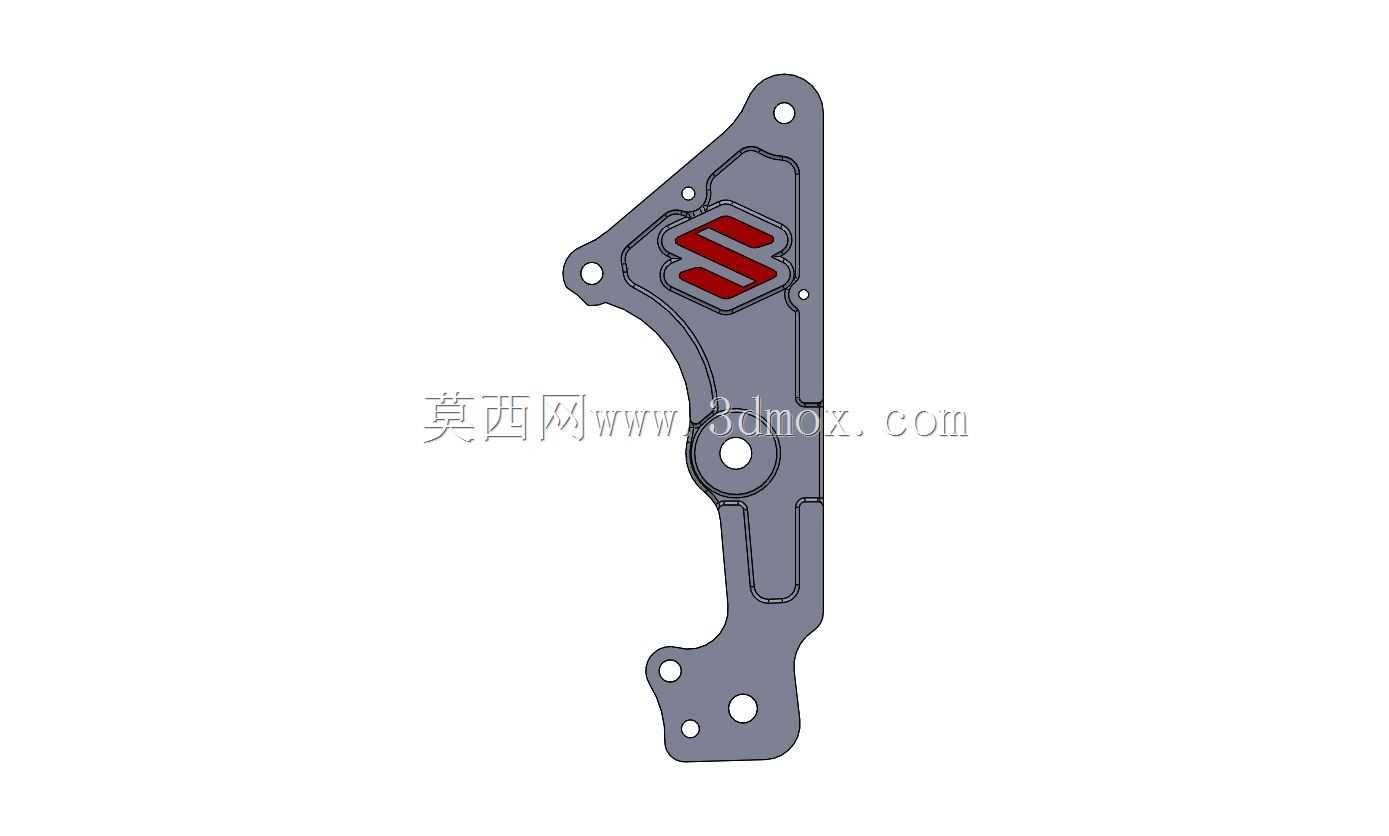

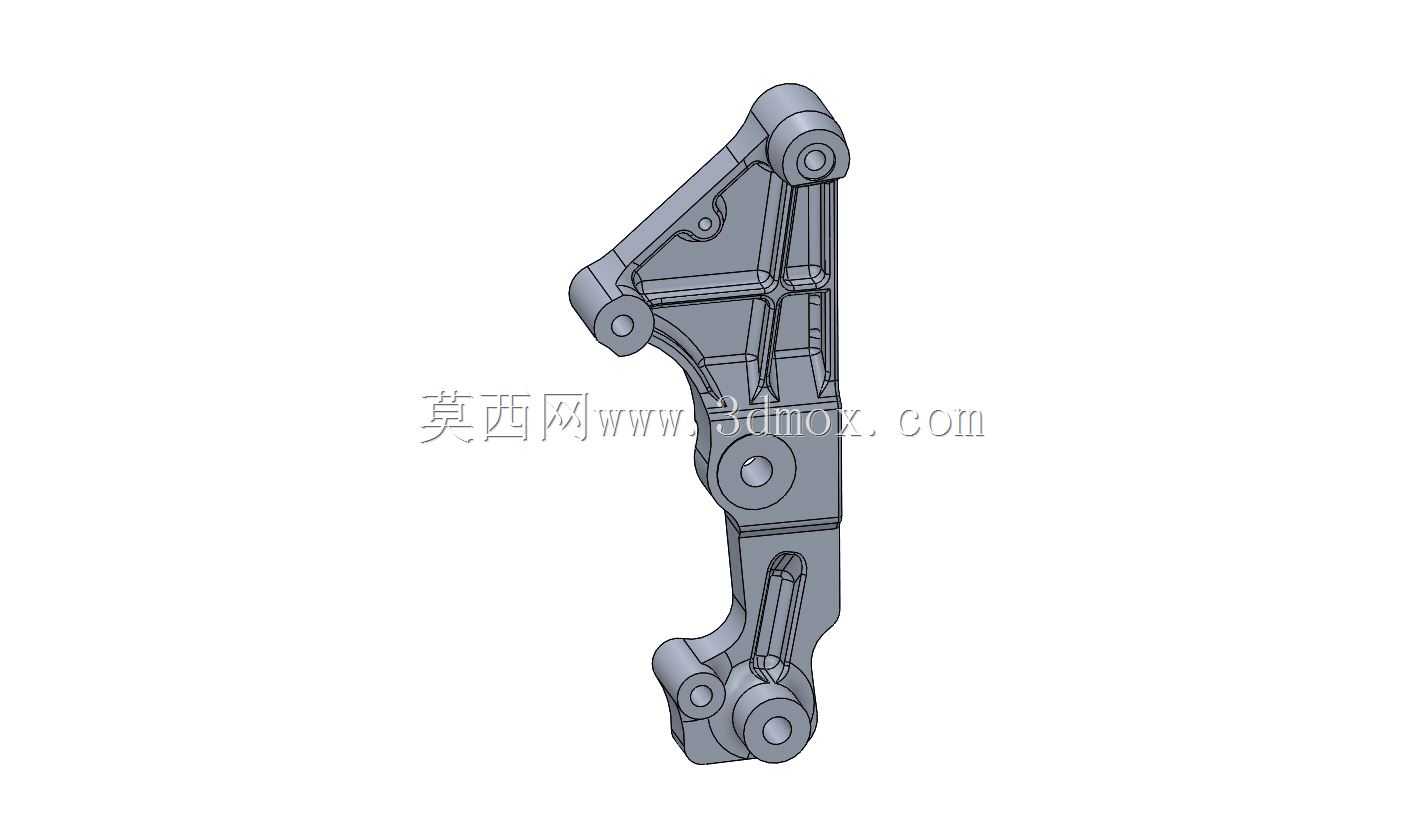

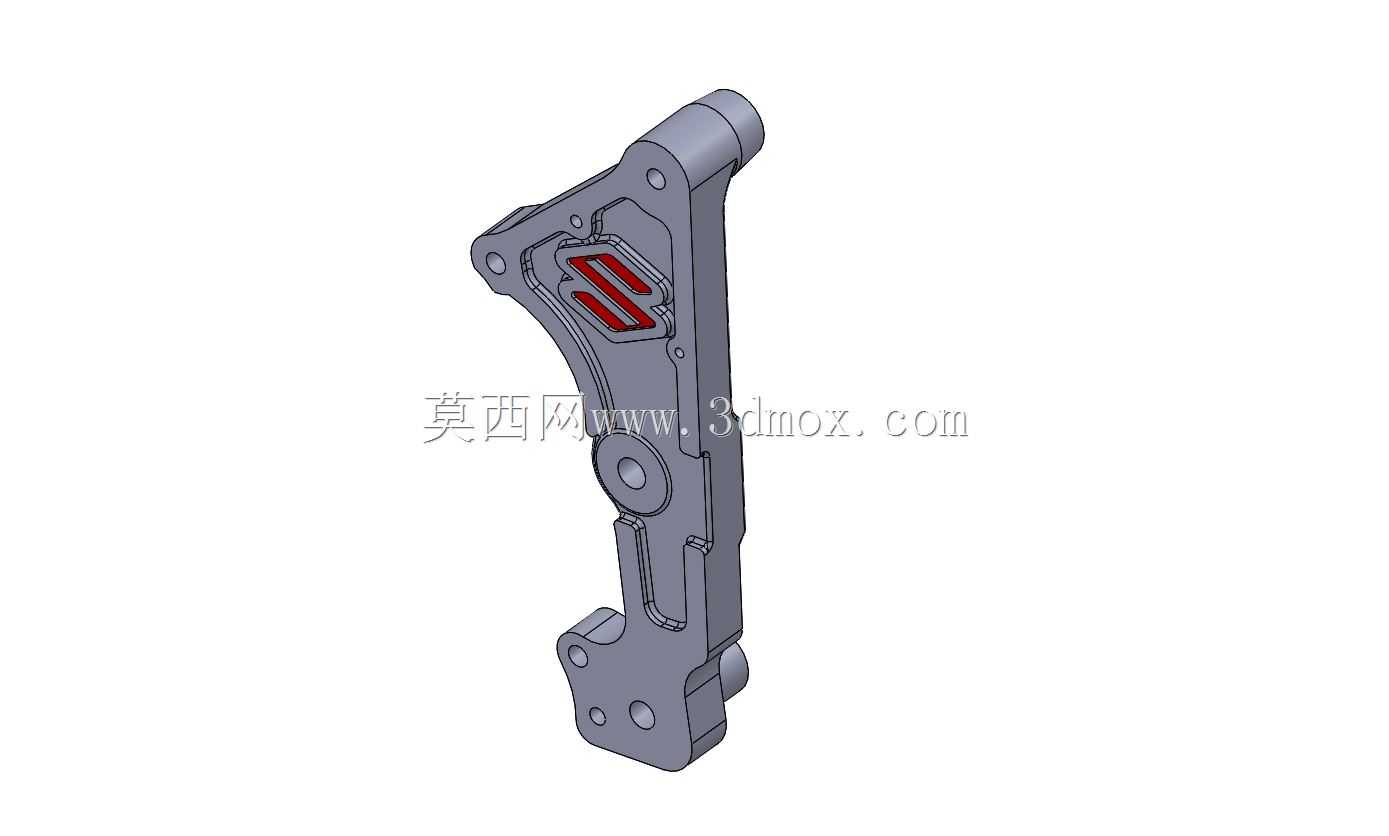

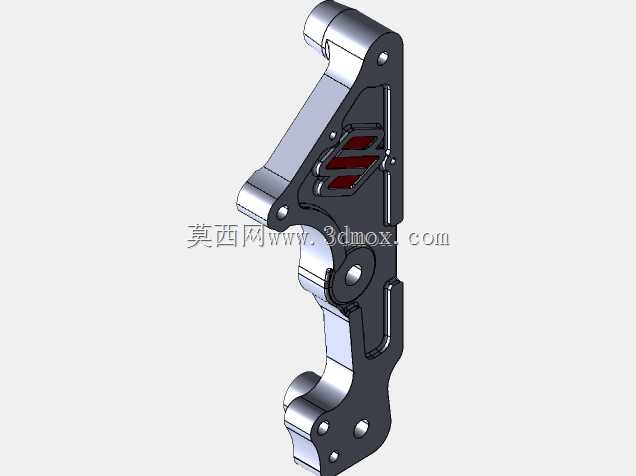

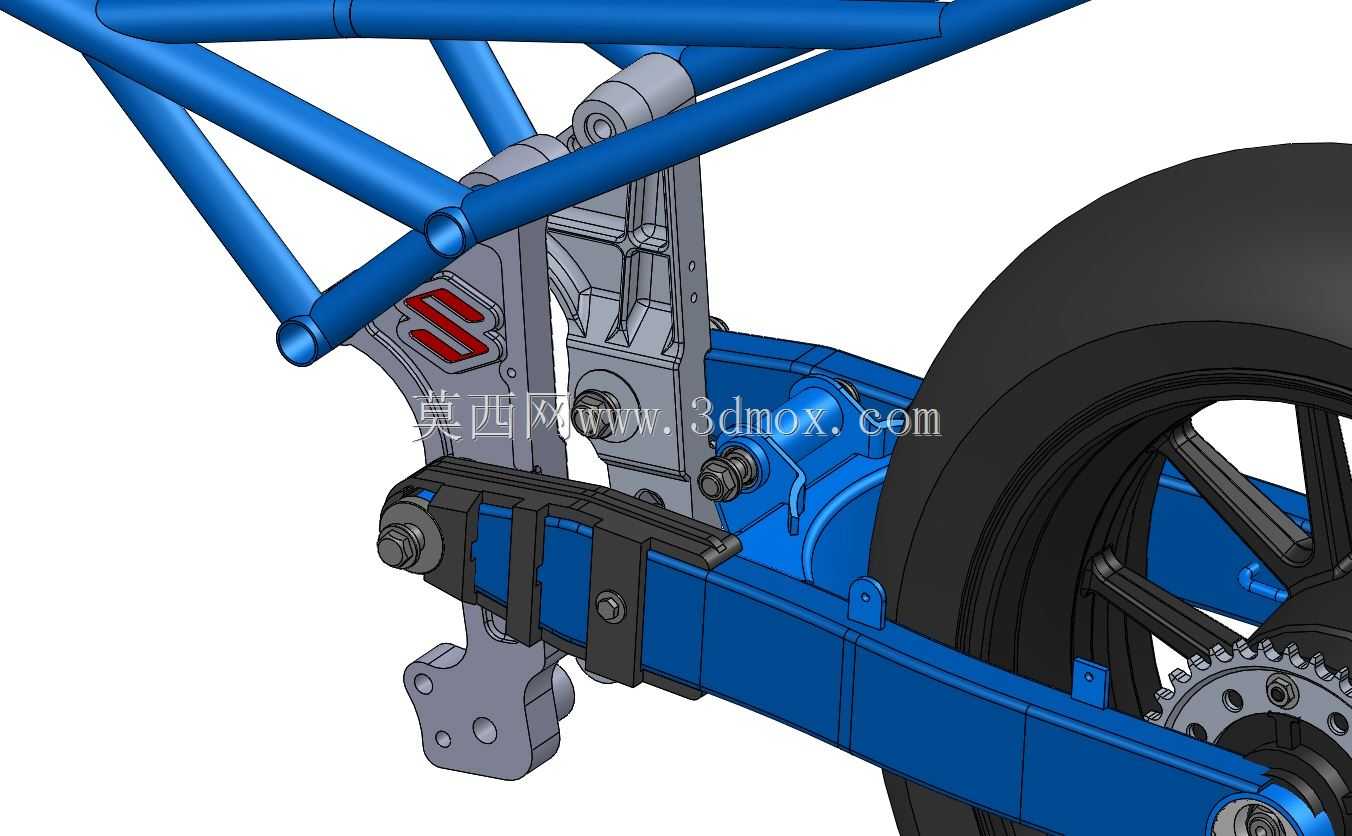

从功能特性来看，该组件采用双摇臂结构布局，搭配多组铰接安装位，可适配单筒后减震器的安装固定，摇臂主体采用变截面箱型结构设计，在保证整体抗扭刚度的同时有效降低簧下质量，减少非簧载重量对悬架响应速度的负面影响。框架板作为摇臂与车架、减震器的连接转接部件，集成了减震器上安装座、摇臂铰接轴孔、链盒安装位、后刹车管路固定点等多个功能接口，可实现周边部件的集成化安装，减少零散连接件的数量，提升装配效率与结构可靠性。

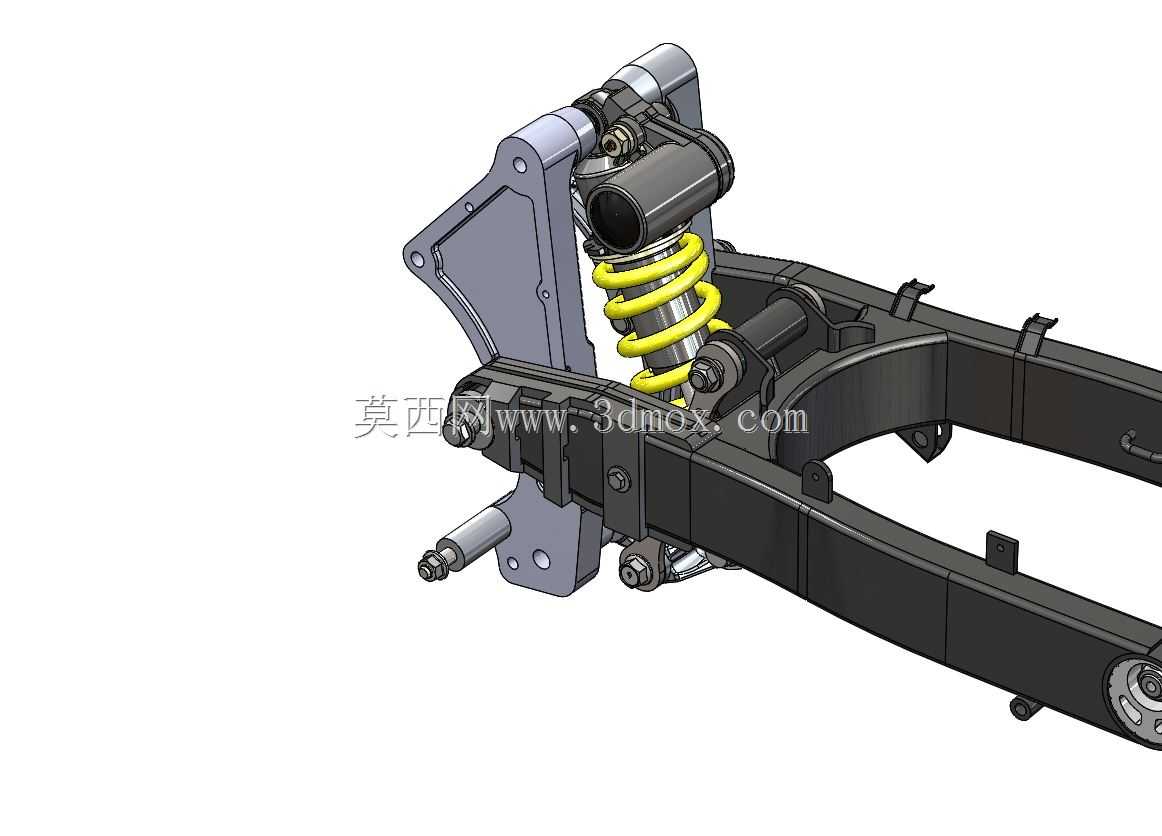

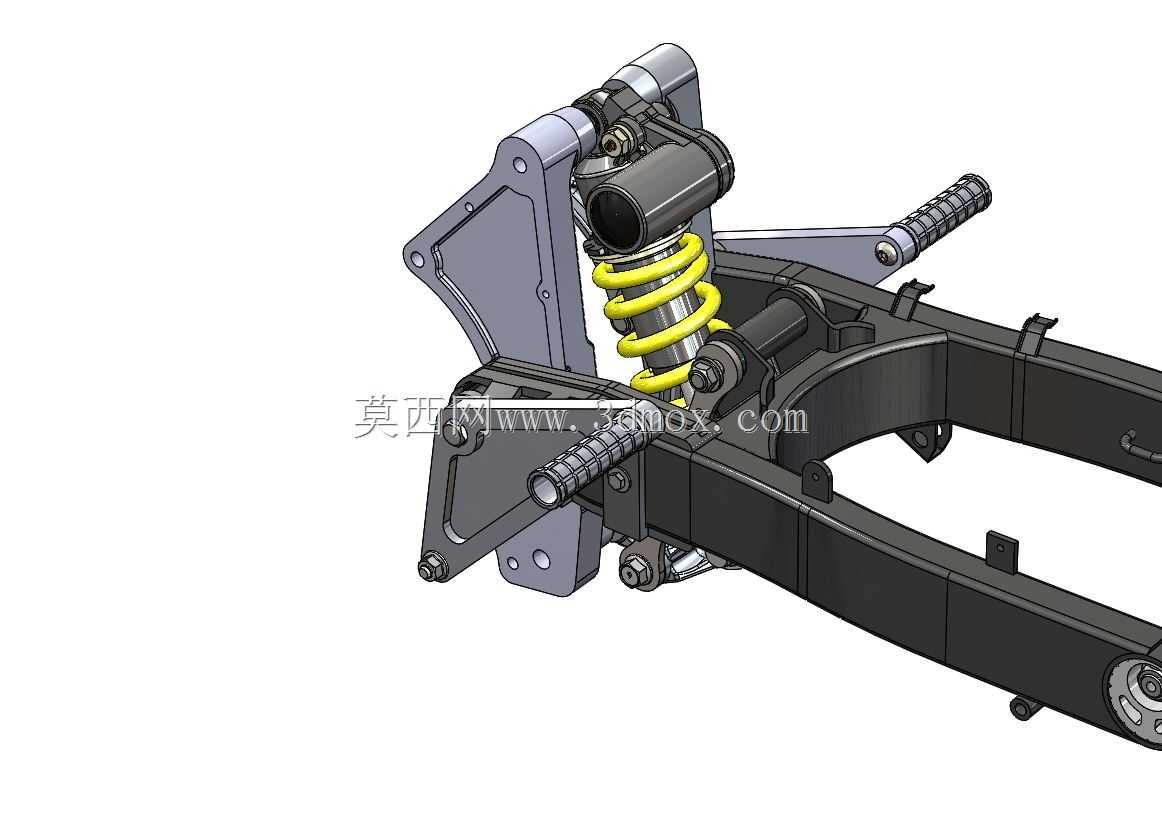

设计过程中以实车逆向测绘为核心思路，通过对实车部件的多点尺寸测量完成结构复刻，针对原结构的链接零件做了适配性优化，调整了铰接位的衬套安装边界，保证部件转动时的同轴度，避免行驶过程中出现摇臂偏摆、异响等问题。设计时特意控制了框架板与减震器弹簧的安全间隙，预留了1毫米的安全余量，避免极限压缩工况下部件发生运动干涉，同时针对适配大排量发动机的改装需求，调整了框架板的内侧避让轮廓，可兼容更大排量机型的安装空间，无需额外切割修改即可完成动力升级后的适配。

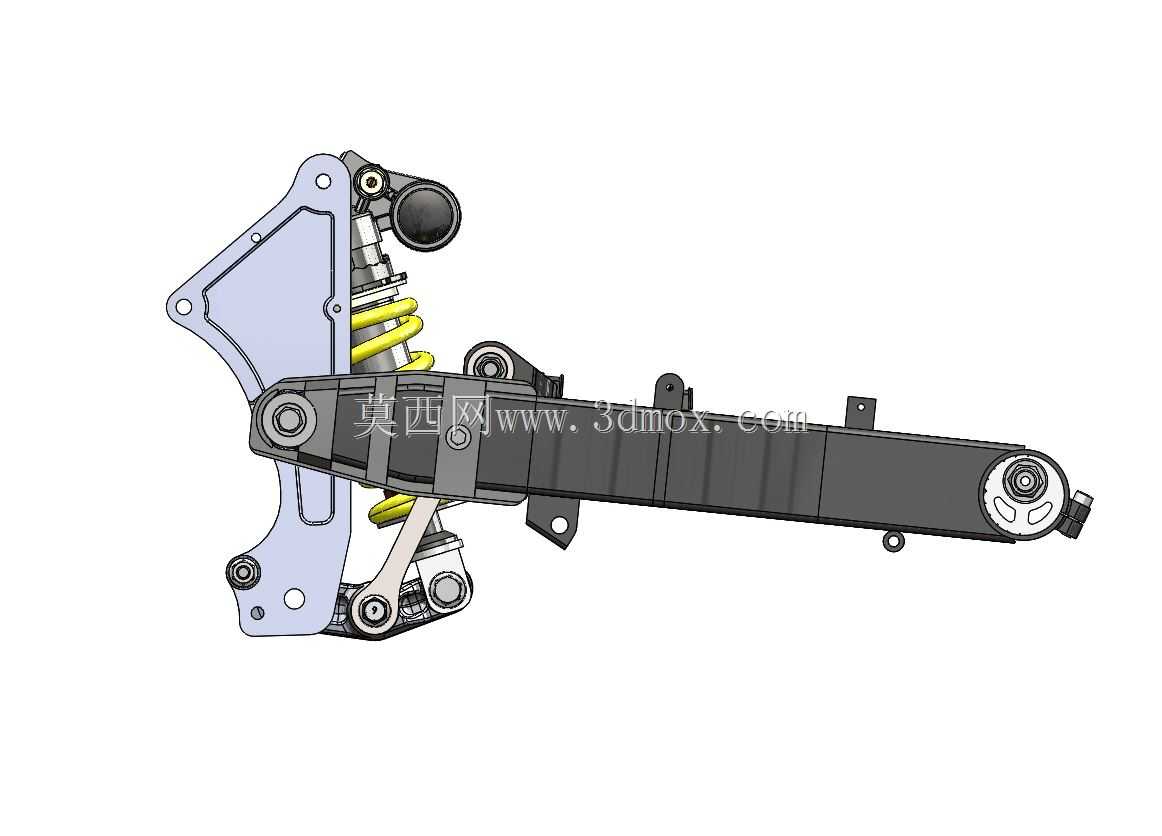

从安装边界来看，摇臂前端铰接轴孔与车架后枢轴位匹配，轴孔同轴度公差控制在0.02毫米以内，保证摇臂转动顺畅无卡滞；后端后轮安装位预留了标准后轮轴的穿装空间，可适配原厂规格的后轮轮毂与刹车组件；框架板上的减震器安装座采用球头铰接结构，可匹配不同长度的改装后减震，满足不同骑行场景的车身高度调整需求；侧面预留的链调节安装槽，可实现后轮前后位置的微调，保证传动链条的张紧度处于合理区间。整体结构兼顾了原厂替换的适配性与改装升级的拓展性，可满足日常街道骑行、轻度赛道体验等多场景的使用需求，在保证结构强度的前提下优化了重量分布，有效提升车辆的操控灵活性。
