履带式液压挖掘机整机结构三维设计

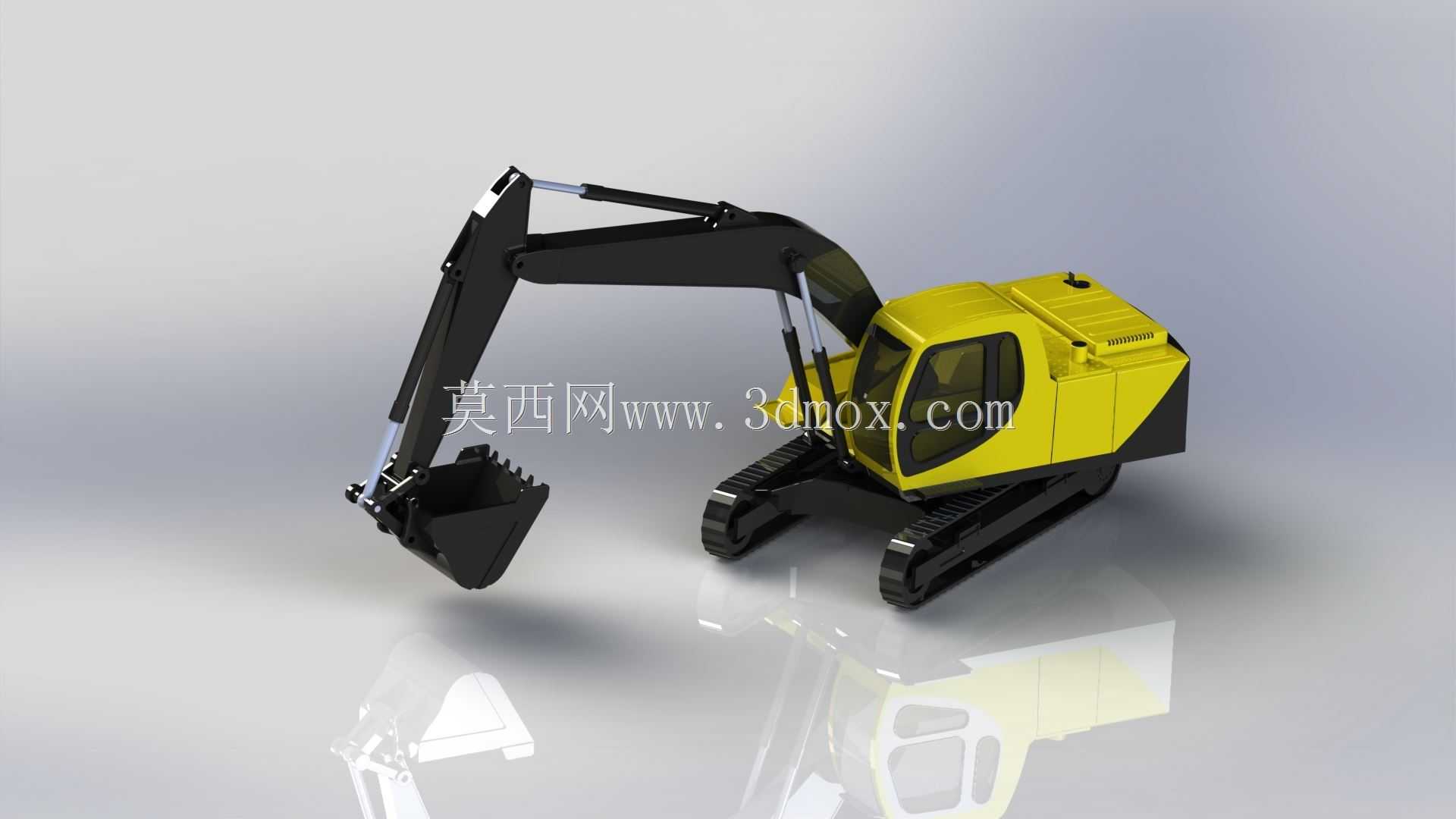

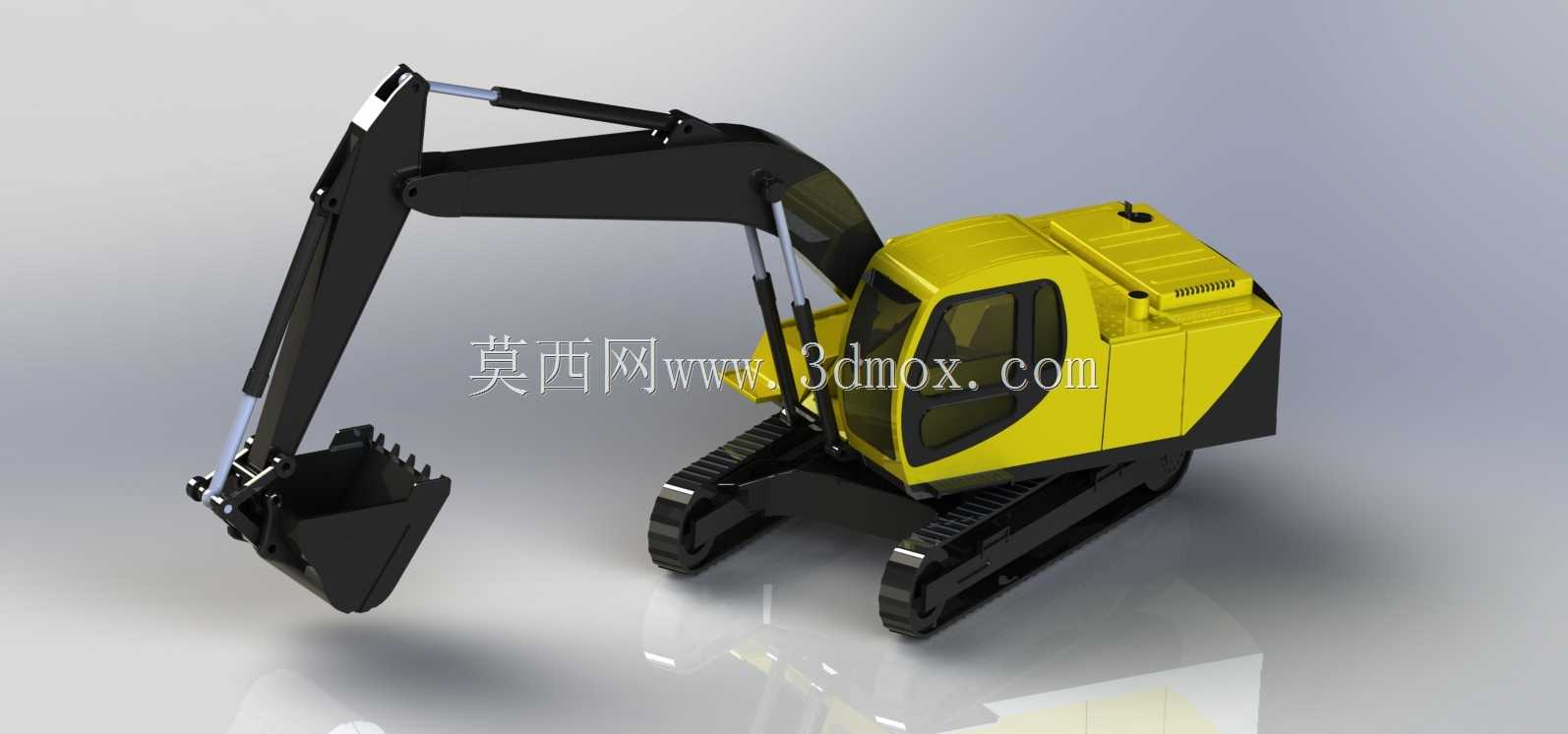

这款履带式液压挖掘机主要面向小型土方工程、市政管线施工、园林绿化作业、农田水利修整以及狭小场地的物料装卸转运场景，能够适配松软泥泞、崎岖不平的非硬化作业地面，在城市老旧小区改造、乡村道路修建、厂区内部物料整理等空间受限的作业环境中，可灵活完成挖掘、提升、回转、卸料的全套作业流程，替代人工完成高强度的土石方作业，大幅降低施工人员的劳动强度，提升零散工程的作业效率。设备整体采用经典的反铲作业结构布局，下部为钢制履带行走底盘，通过履带板与地面的大接触面积降低接地比压，避免在松软土层作业时出现陷车问题，底盘上方设置回转支承结构，可带动上部工作装置实现360度全回转，无需频繁调整整机行走位置即可完成作业范围内的物料转移，上部机身集成了动力舱、操作驾驶室、液压系统排布空间，驾驶室采用弧形全景玻璃设计，为操作人员提供开阔的作业视野，可清晰观察铲斗作业位置与周边场地情况。工作装置采用三段式铰接液压结构，包含动臂、斗杆与挖斗三个核心作业部件，每个铰接位置均配置独立的液压油缸驱动，可通过油缸的伸缩配合实现动臂升降、斗杆收放、挖斗翻转的复合动作，能够根据作业需求调整挖掘深度、作业半径与卸料高度，挖斗采用带斗齿的耐磨结构设计，可轻松切入硬质土层、碎石堆料，完成土石方的挖掘装载作业。在设计思路上，这款模型严格遵循小型液压挖掘机的真实结构比例进行搭建，对各部件的铰接运动边界做了完整的干涉校验，确保各液压油缸在全行程伸缩过程中，动臂、斗杆、挖斗与机身、底盘之间不会出现结构碰撞，各运动副的转动角度完全匹配真实设备的作业参数范围。整机的外形尺寸充分考虑狭小场地的通行需求，机身宽度控制在小型工程设备的通行标准内，可顺利通过乡村狭窄道路、小区单元门等受限空间，上部机身的尾部回转半径做了优化设计，在贴近墙面、围挡等障碍物作业时，尾部回转不会与周边障碍物发生剐蹭，适配紧邻建筑的有限作业空间。各液压管路的排布沿动臂、斗杆的结构内侧布置，既避免作业过程中物料磕碰损坏管路，也让整机外观更加整洁规整，履带的张紧结构、驾驶室的防护结构、动力舱的散热格栅等细节结构均做了还原，完整呈现了小型履带挖掘机的真实结构特征与作业逻辑。
