带电机驱动的多层叠层注塑模具结构

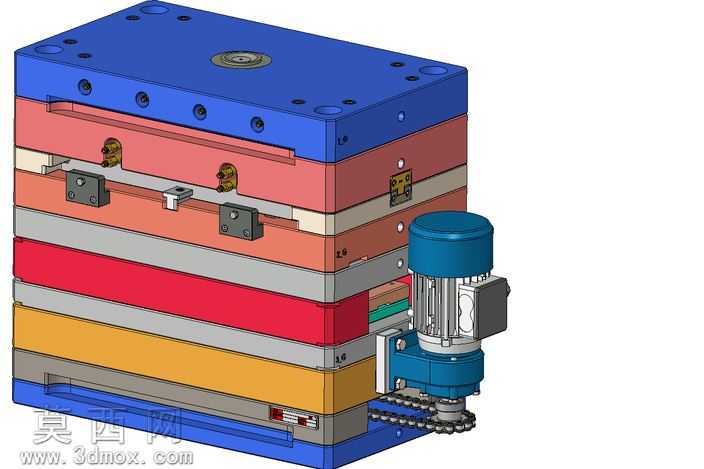

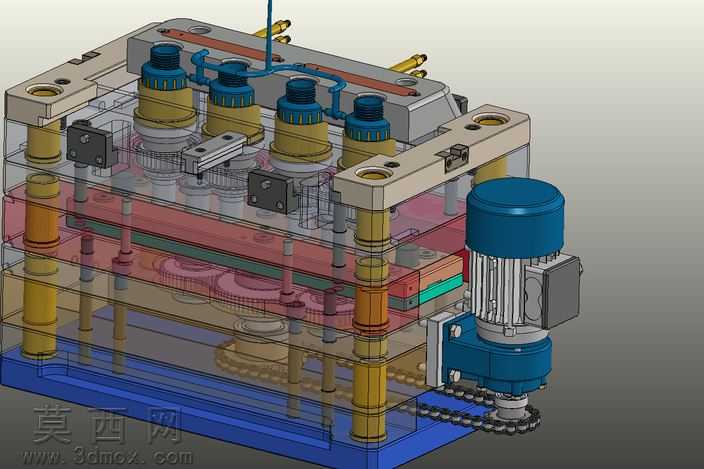

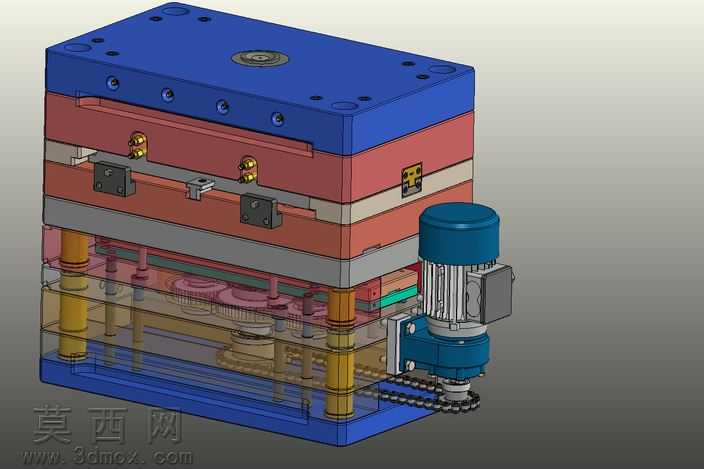

本作品为多层叠层式注塑模具三维建模成果，建模过程严格遵循注塑模具设计规范，完整还原了叠层模的多层板件堆叠结构与外置驱动传动系统。建模阶段对模具各层模板进行了精准的尺寸匹配，从顶部定模座板开始，依次完成流道板、型腔板、型芯板、动模承板、垫铁、动模座板的分层建模，每一层板件的安装孔位、定位槽、锁模块安装位都按照实际装配逻辑做了对位处理，保证各板件合模时无干涉错位。外置驱动部分完整构建了三相驱动电机、链轮传动机构的细节，电机安装支架与模架侧端面的连接结构、链轮与链条的啮合传动关系都做了精细化建模，还原了电机驱动脱螺纹或者带动模板顺序开模的动作逻辑。渲染阶段采用分层赋色的方式区分不同功能的模板部件，定模部分采用深蓝色材质标识，中间成型层板件采用砖红色、米白色区分型腔与型芯组件，承力层板件采用银灰色、大红色、橙黄色做功能区分，驱动电机采用工业设备常用的深蓝与银灰配色，锁模块、紧固件等标准件采用深灰金属材质，通过不同色彩的区分让模具的分层结构一目了然，无需剖切即可清晰识别各层板件的位置与功能。材质设置上针对不同部件做了差异化处理，模板类部件采用磨砂钢材材质，还原模具钢的哑光金属质感，传动链条、链轮采用光亮镀铬金属材质，电机外壳采用烤漆金属材质，密封件、耐磨块采用深色工程塑料材质，不同材质的光影反射参数经过反复调试，渲染效果真实还原工业模具的实物质感。结构设计上充分考虑叠层模具的顺序开模逻辑，各层板件之间设置了精准的开模行程限位结构，锁模块的位置与锁紧角度经过合理排布保证合模时的锁紧力均匀，外置电机传动机构的位置避开了模具的主流道与顶出区域，保证注塑生产时的操作空间充足，整体结构紧凑合理，完整呈现了带电机自动驱动功能的叠层注塑模具的完整设计方案，可用于模具结构教学、方案展示等场景。
