汽车底盘悬架差速器齿轮组结构

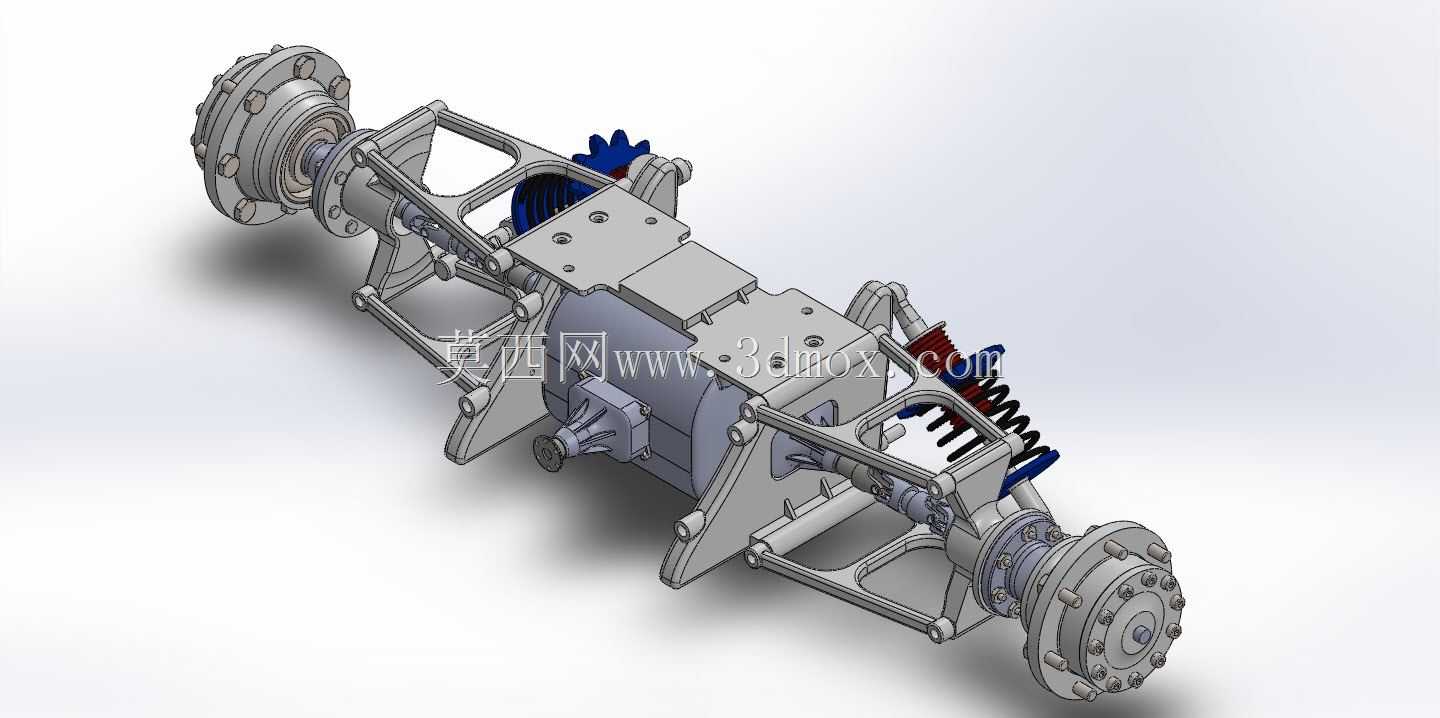

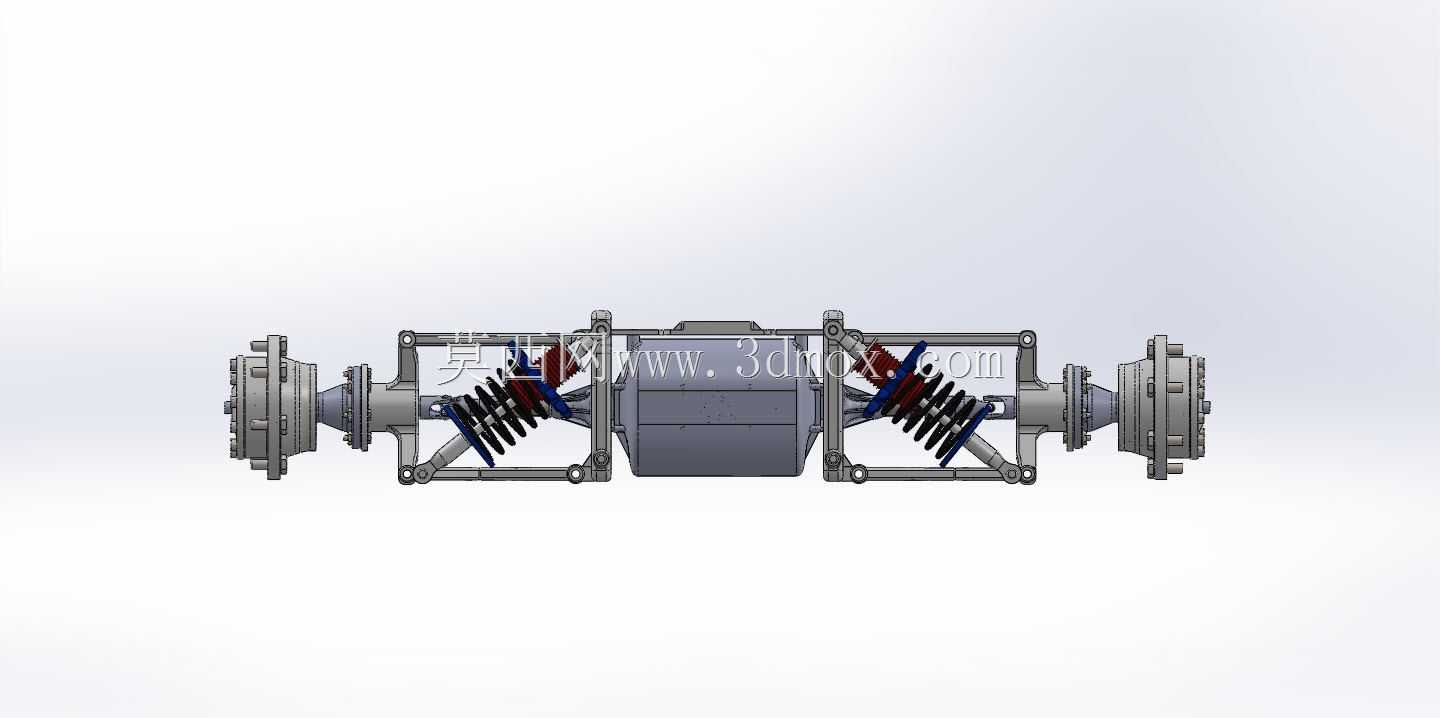

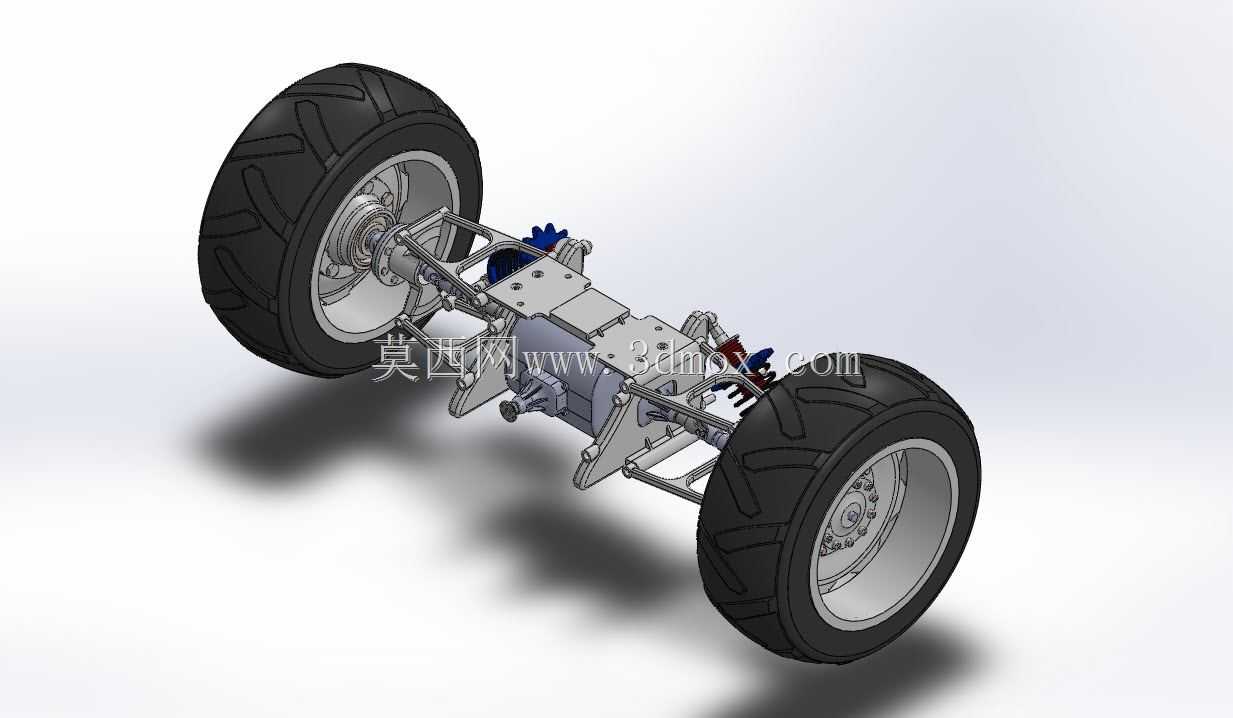

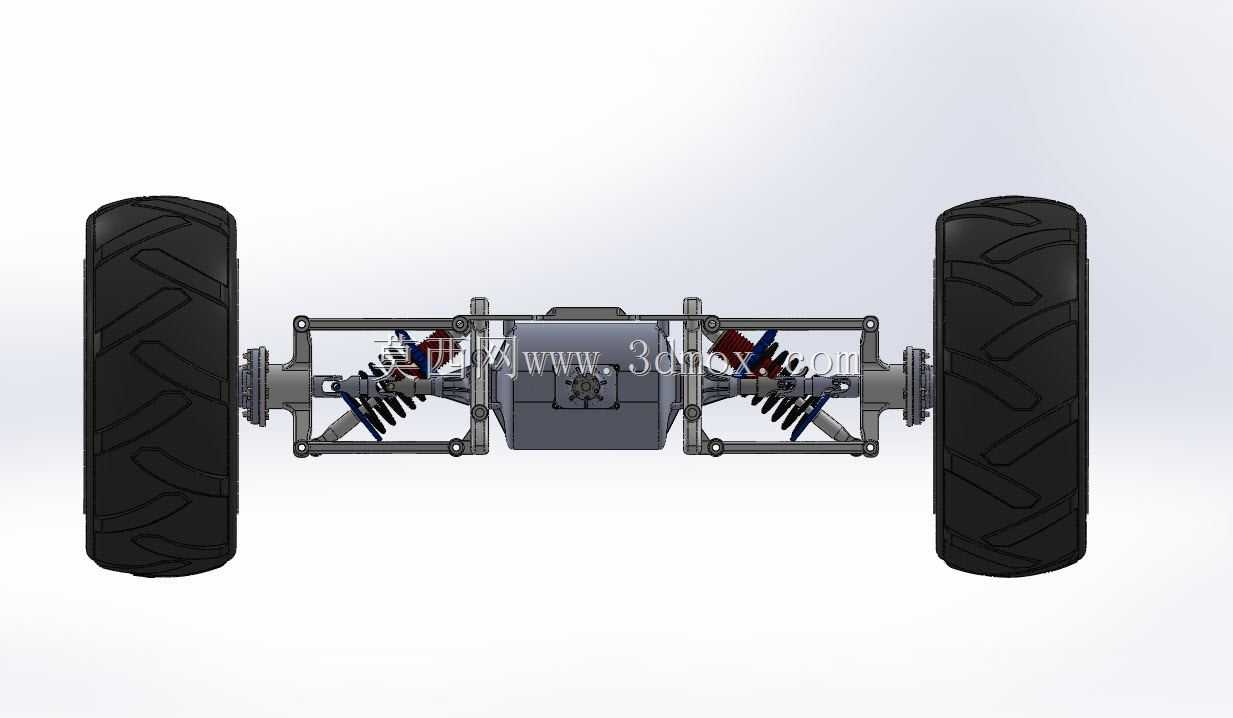

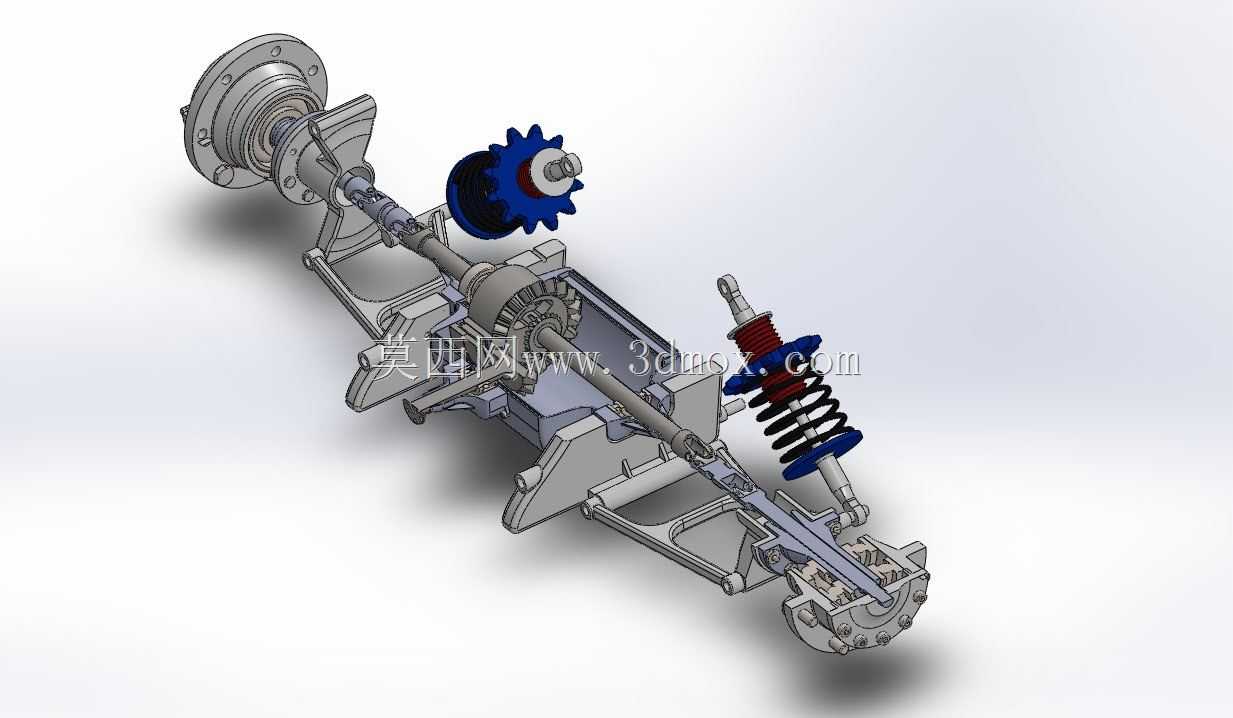

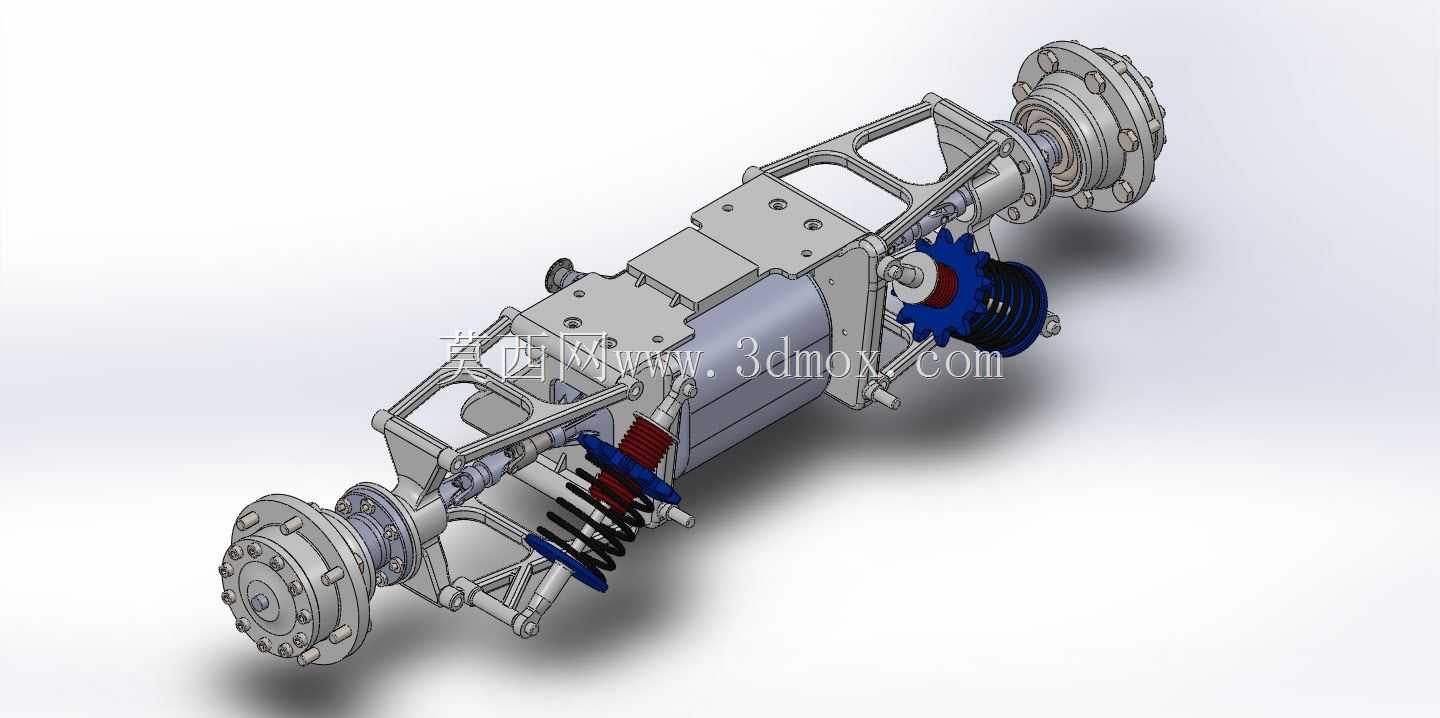

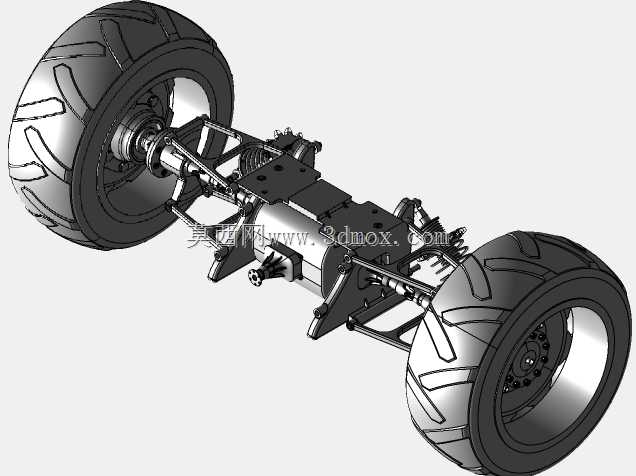

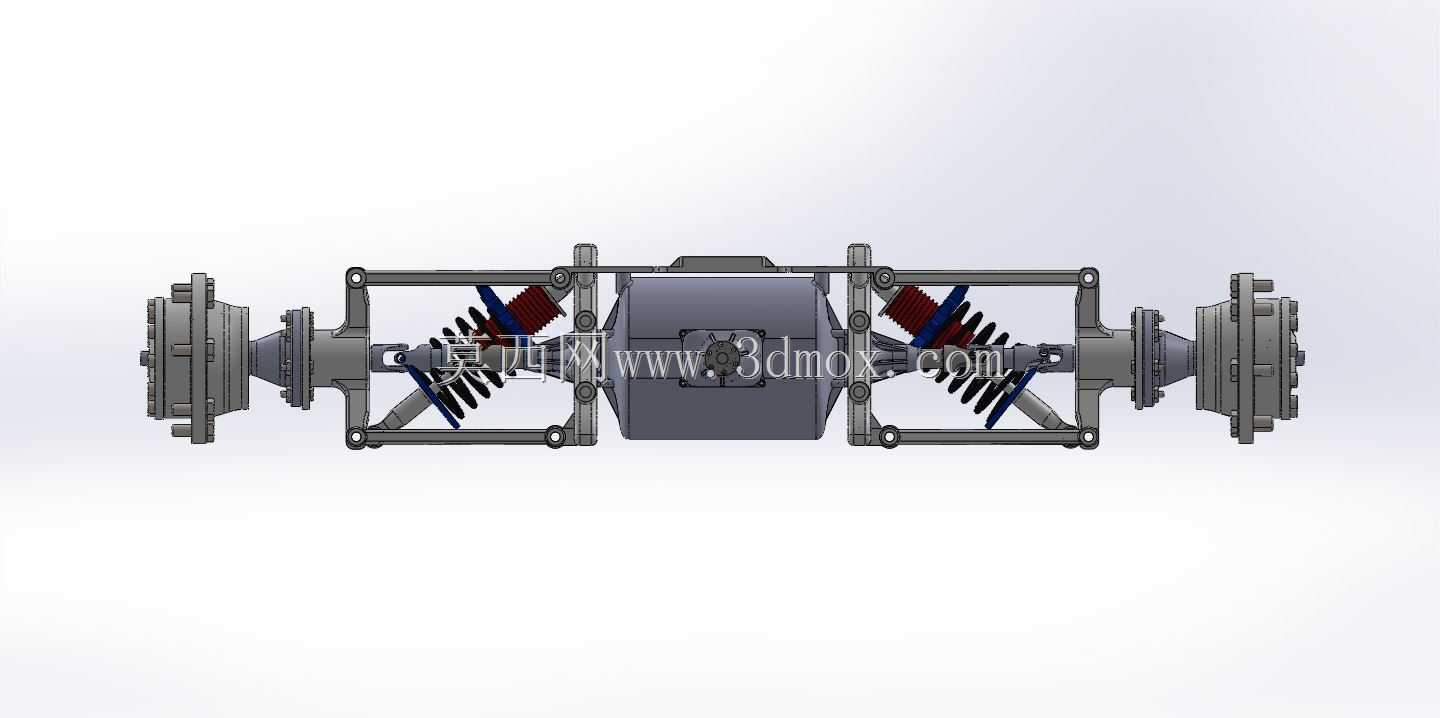

这套结构是汽车行驶系统的核心承载传动单元，主要应用于乘用车辆、轻型商用车辆的底盘行走部分，承担着承载车身重量、传递动力输出、缓冲路面冲击、保障行驶稳定性的核心作用，是车辆动力传递与行驶平顺性控制的关键集成部件。在实际车辆运行场景中，该结构需要同时应对复杂多变的路面工况，既要将动力总成输出的扭矩合理分配到两侧驱动轮，允许两侧车轮以不同转速转动，避免车辆转弯、颠簸路面行驶时出现轮胎拖磨、传动部件卡滞的问题，又要通过悬架的弹性元件与导向结构，过滤路面传递的颠簸震动，保证车轮与地面的可靠贴合，为整车提供稳定的行驶支撑。从功能特性来看，该集成结构整合了差速器传动总成、双侧悬架减震组件、车轮连接端三个核心部分，差速器内部的齿轮组采用对称式锥齿轮布局，能够在直线行驶时保证两侧车轮等速转动，转弯时自动调整两侧轮速差，匹配不同的行驶轨迹需求；悬架部分采用螺旋弹簧配合减震阻尼的结构，既可以承载垂直方向的载荷，又能快速衰减震动能量，避免震动直接传递到车身；两侧的轮毂连接端预留了标准的安装接口，能够匹配对应规格的轮毂、制动组件，实现动力从传动系统到车轮的稳定传递。在设计思路上，该结构采用对称式布局，将差速器总成布置在结构中心位置，保证两侧传动半轴长度一致，减少动力传递过程中的扭矩损耗与偏载问题；悬架的导向构件采用框架式连接结构，既保证了连接刚度，又控制了整体重量，同时为减震组件预留了足够的伸缩行程，避免极限压缩工况下出现部件干涉；所有连接点位都做了加强处理，对应车辆行驶过程中承受的纵向、横向、垂直方向的复合载荷，保证结构在急加速、急制动、转向过弯等工况下的结构强度。从安装边界来看，该结构整体沿车辆横向对称布置，中心差速器壳体预留了与传动轴连接的输入接口，上部框架点位预留了与车身底盘的安装固定位，两侧悬架的摆臂连接点位置经过精准校核，保证车轮跳动时的定位参数符合设计要求，减震组件的安装角度匹配受力方向，能够最大化发挥缓冲减震的作用，整体结构的安装尺寸适配常规紧凑型车辆的底盘布置空间，不需要对车身底盘结构做额外改动即可完成装配，同时各部件的检修空间预留充足，方便后期对差速器齿轮、减震组件、传动连接部位进行维护保养。
