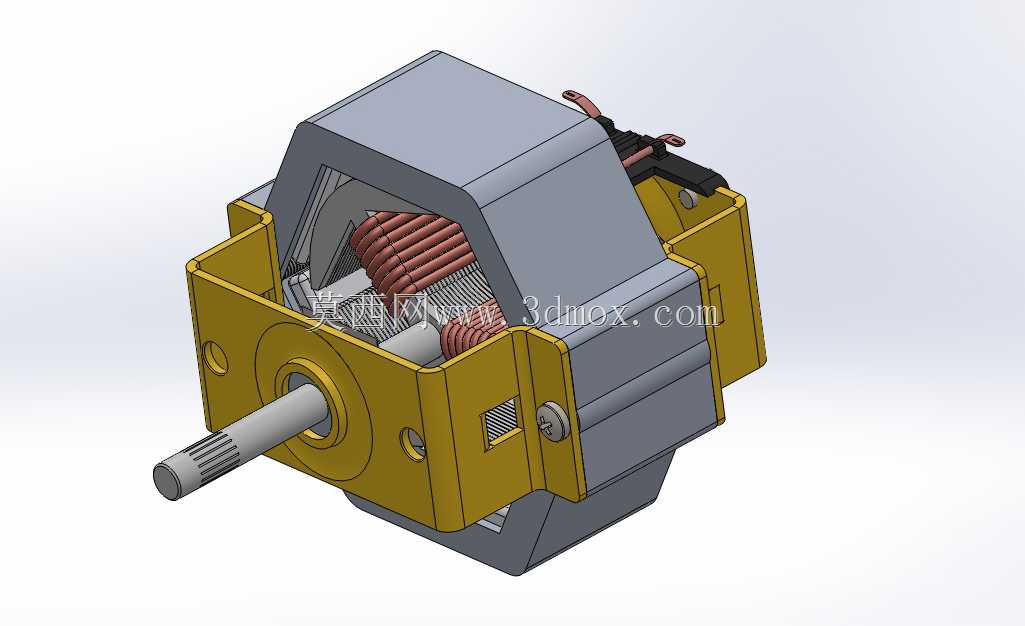

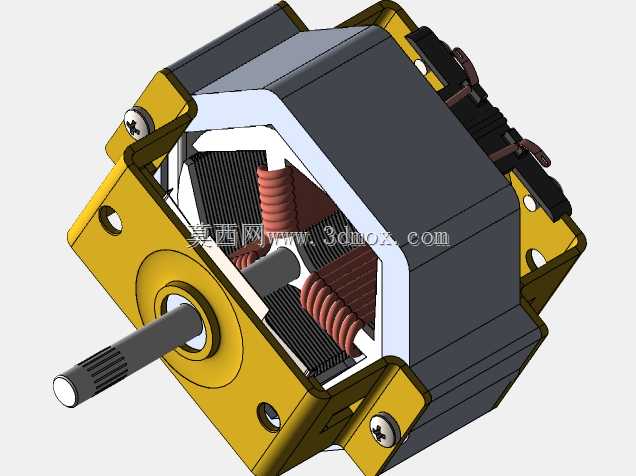

改进型有刷直流电动机结构设计

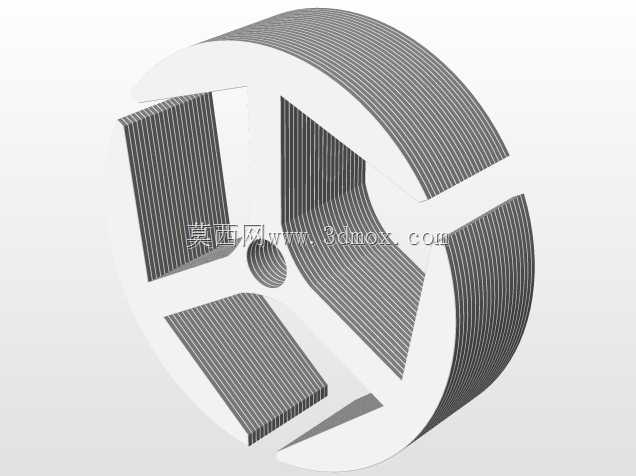

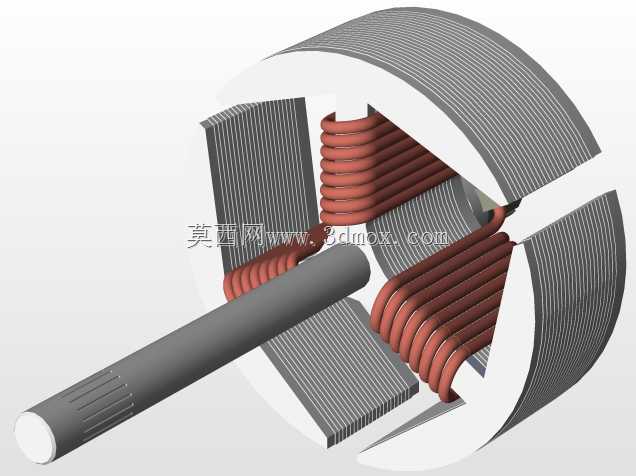

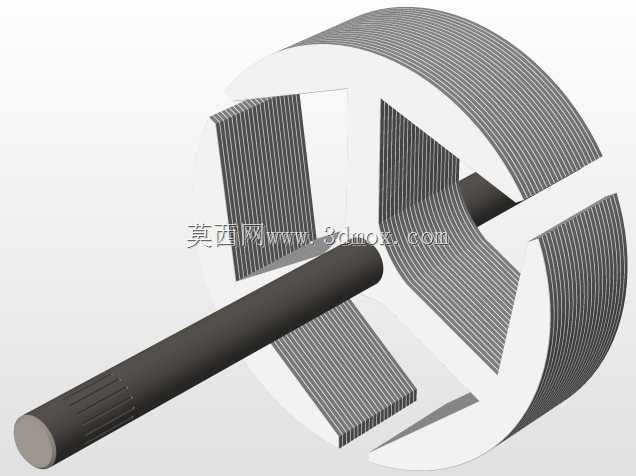

　　这款改进型有刷直流电动机的结构设计，首先要从实际落地的应用场景说起，日常小型自动化输送线的驱动单元、民用电动工具的动力核心、小型代步设备的动力源、家电产品的执行端动力输出，都是这类电机的核心适用场景，这类场景对电机的启动扭矩、低速运行稳定性、成本控制都有明确要求，这款结构的设计正是围绕这些实际需求展开。从结构功能特性来看，该电机采用凸极式定子结构，励磁绕组直接嵌装在定子冲片叠压形成的磁极槽内，冲片采用0.5mm厚的冷轧无取向硅钢片叠压，叠压系数控制在0.95以上，能有效降低交变磁场下的铁损，提升电机运行的能效表现。转子部分采用斜槽电枢结构，电枢绕组采用高强度漆包线绕制，槽绝缘采用复合聚酯薄膜材料，能满足B级绝缘的耐温要求，

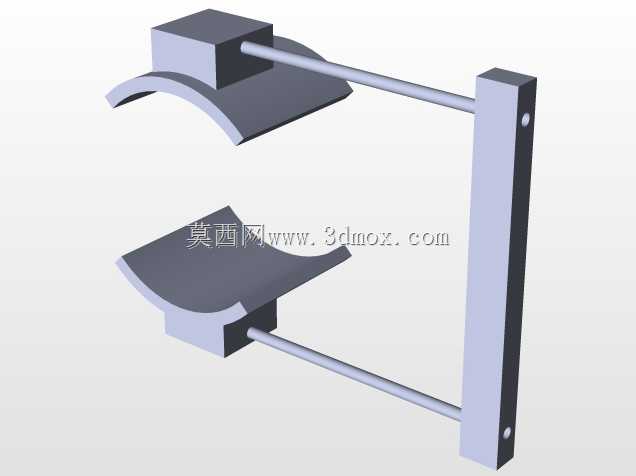

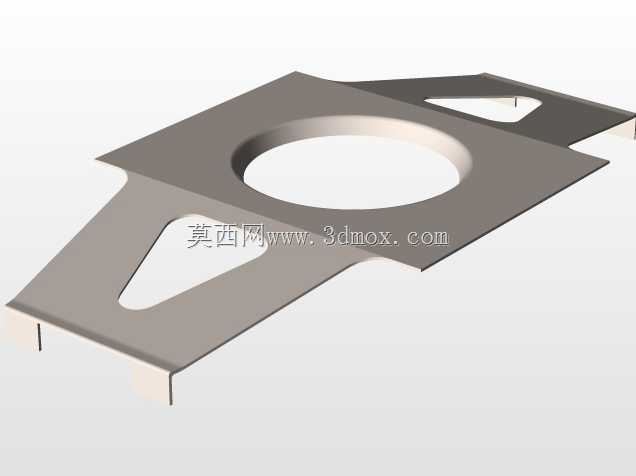

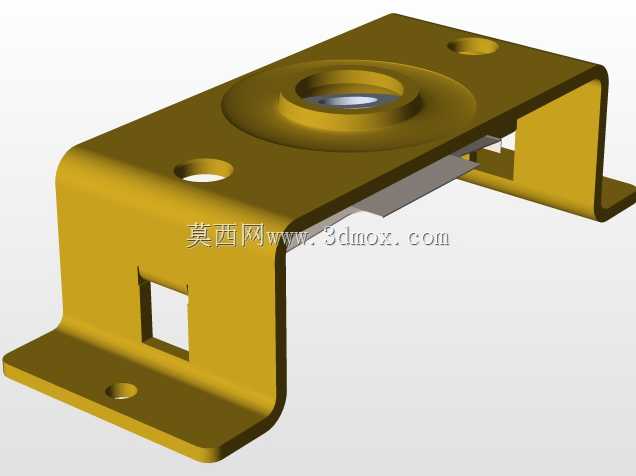

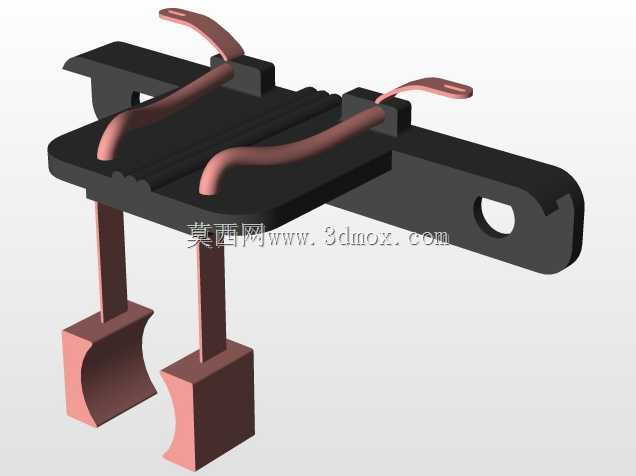

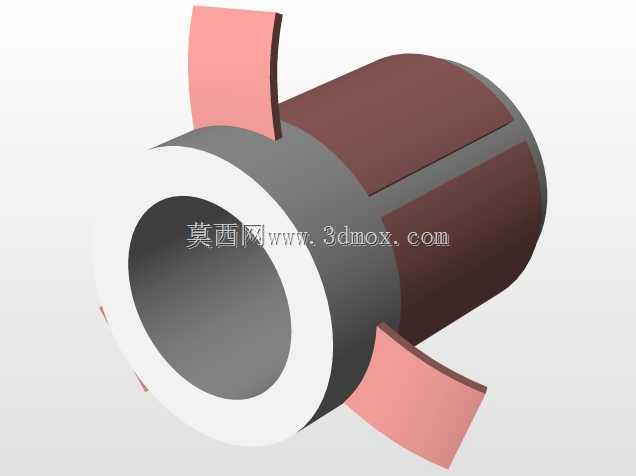

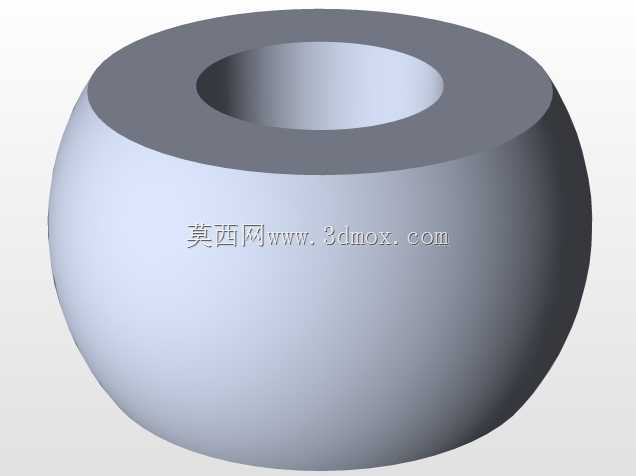

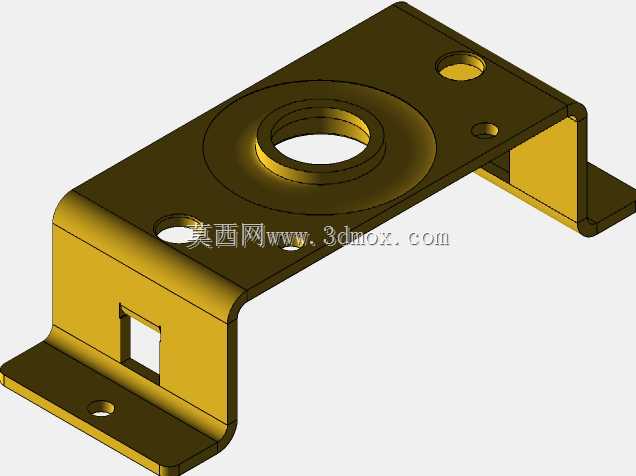

　　换向器采用铜基合金材质，配合碳刷组件实现电流的换向传输，碳刷架采用阻燃PBT材质注塑成型，内置恒压弹簧，能保证碳刷在全寿命周期内与换向器的接触压力稳定在合理区间，减少运行过程中的火花与接触损耗。端盖部分采用镀锌钢板冲压成型，前后端盖通过自攻螺钉与定子机壳连接，轴承室的尺寸公差严格控制在H7级，配合深沟球轴承实现输出轴的径向与轴向定位，输出轴采用45号钢调质处理，轴伸端加工有滚花纹路，能提升与传动部件连接时的扭矩传递可靠性，避免打滑问题。从设计思路层面，这款结构在传统有刷直流电机的基础上做了多处优化，首先是定子磁极的极弧系数调整，通过优化极弧的曲率参数，改善气隙磁场的分布波形，降低电枢反应带来的磁场畸变，减少电机运行时的转矩脉动，

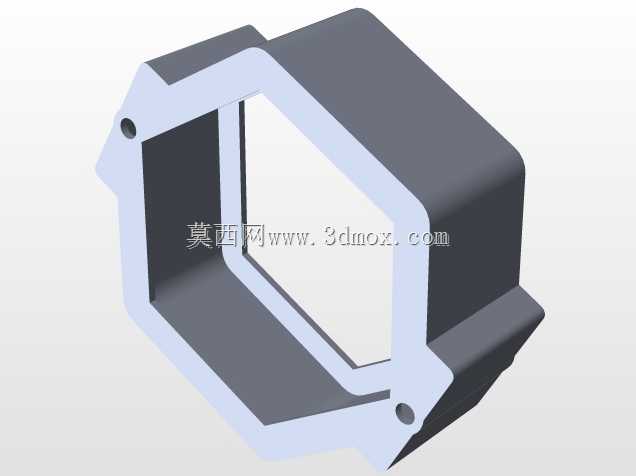

　　让低速运行时的输出更平稳；其次是碳刷组件的安装位置调整，将碳刷架的固定点从端盖外侧移到机壳内部的安装凸台上，减少端盖装配偏差对碳刷中性位的影响，提升批量装配时的一致性，降低生产过程中的调试工时；另外在机壳的散热结构上，机壳两侧预留了通风缺口，配合转子端部的风叶结构（图中未完全展示风叶细节，但结构预留了安装位），能在电机运行时形成内部空气对流，带走绕组与换向器产生的热量，提升电机的连续运行时长，避免过热导致的绝缘老化加速。关于外形尺寸与安装边界，这款电机的机壳主体为方形切角结构，相比传统圆形机壳，在相同安装空间下能获得更大的定子铁芯体积，提升功率密度，安装孔位分布在前端盖的两个凸耳上，孔距采用行业通用的安装尺寸标准，

　　能直接替换同规格的传统直流电机，不需要对原有设备的安装结构做改动；输出轴的轴伸长度、轴径都符合小型驱动电机的通用尺寸规范，适配常用的同步带轮、齿轮、联轴器等传动部件，不需要额外定制转接件。在实际选型应用中，需要注意该电机的供电电压匹配，不同绕组匝数的配置可以对应不同的额定电压等级，从12V到48V的常用低压直流供电场景都能覆盖，额定转速可以通过绕组参数调整覆盖3000rpm到10000rpm的区间，额定扭矩根据铁芯长度的不同可以覆盖0.1N·m到1N·m的范围，能满足多数小型动力输出场景的需求。结构设计中还考虑了维护便利性，碳刷组件采用插拔式结构，不需要完全拆解电机就能更换磨损的碳刷，降低后期的维护成本，适合民用、工业辅助设备这类维护条件有限的应用场景。另外在电磁兼容方面，结构上预留了磁环安装位，可以在出线端加装铁氧体磁环，抑制换向过程中产生的电磁干扰，满足家电、办公设备这类对EMC有要求的应用场景的使用需求。
