双槽带安装支座起重导向滑轮结构

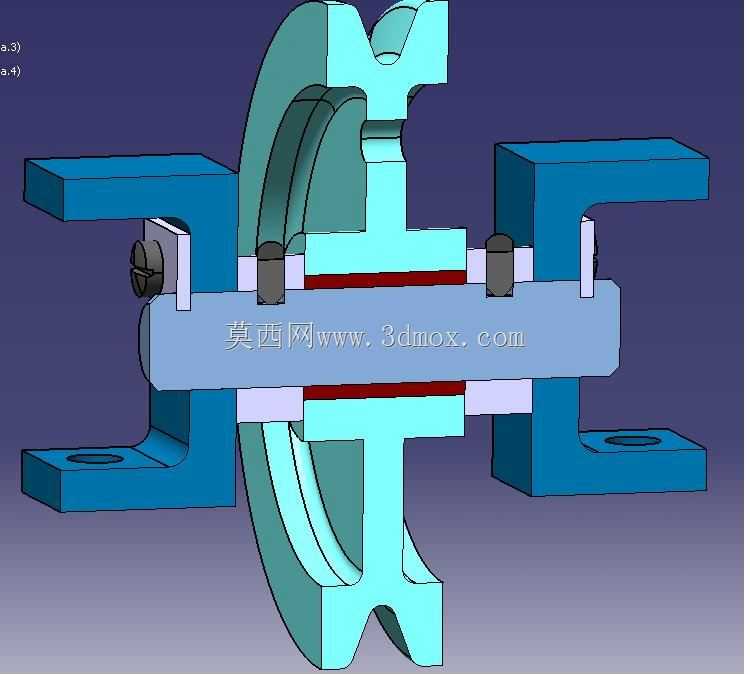

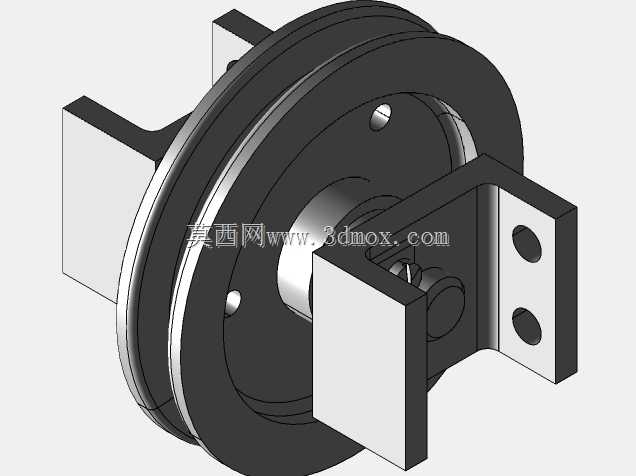

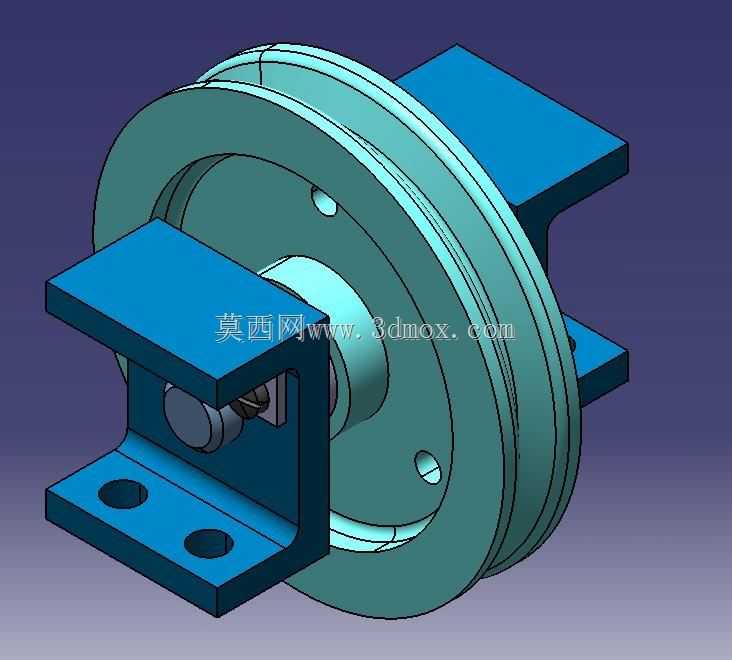

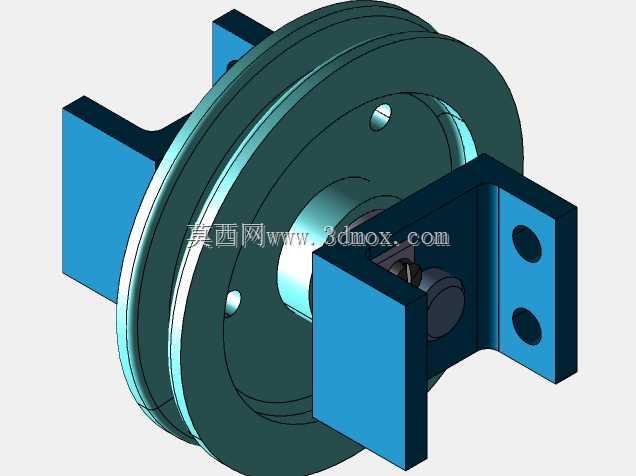

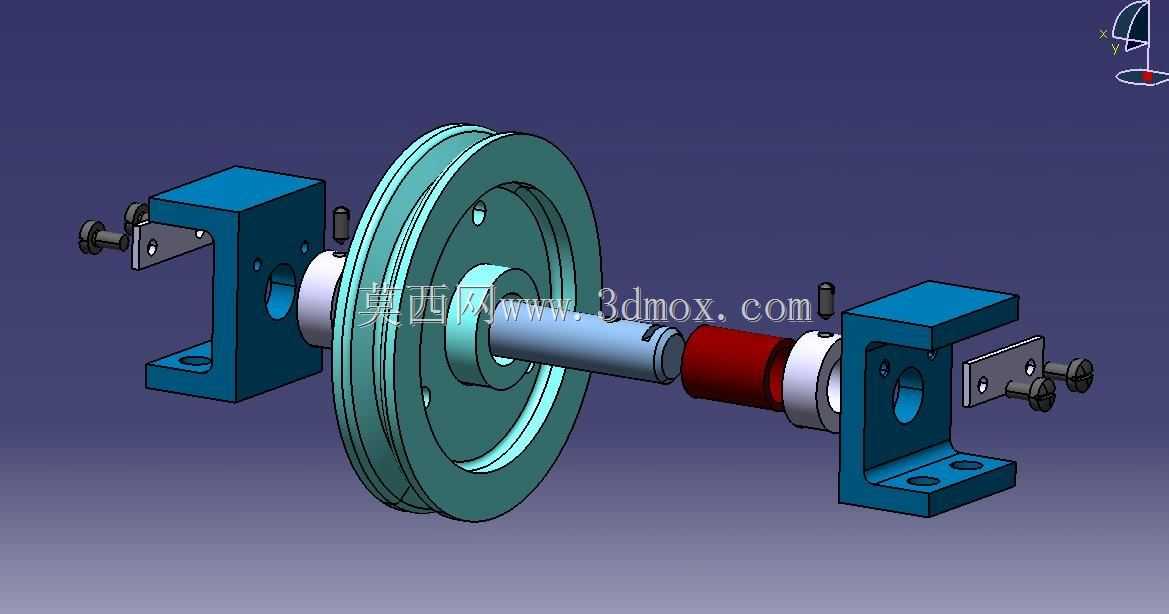

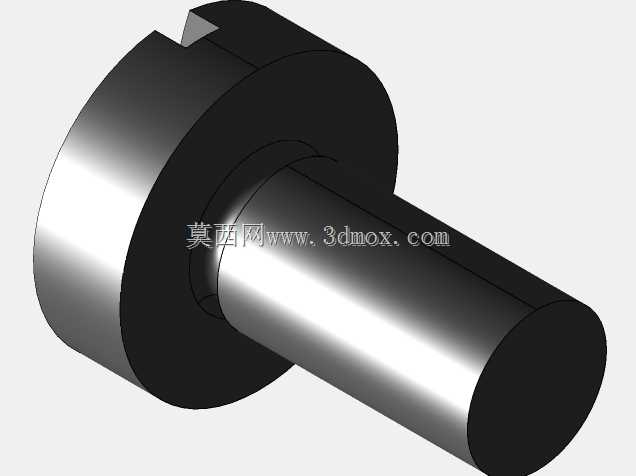

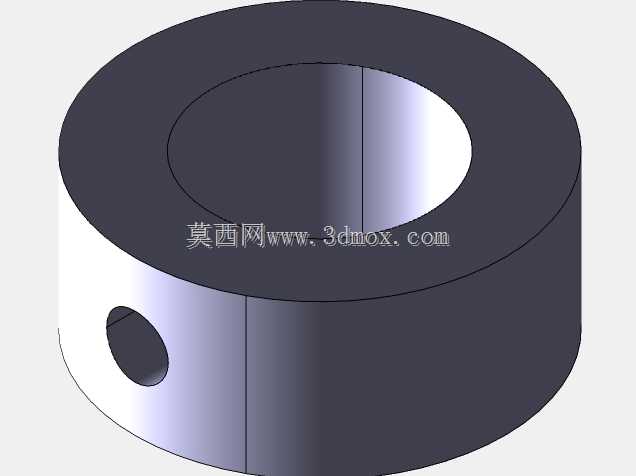

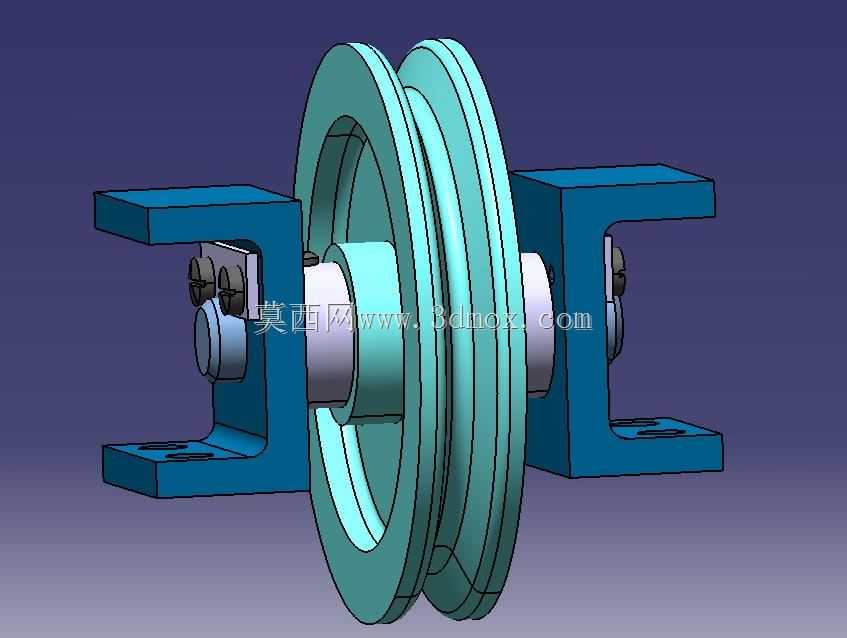

　　在起重吊装、物料输送、索道导向以及各类需要钢丝绳换向的工程场景里，滑轮是承担载荷传递、改变钢索走向的核心受力部件，这套带双侧安装支座的双槽滑轮结构，针对中小载荷的固定点位导向需求做了针对性的结构优化，区别于传统单槽悬臂滑轮，双槽并行的轮体设计可以同时容纳两根独立钢丝绳走线，既可以实现双绳同步起吊的载荷均分，也能在单根钢索需要多段换向的场景里减少单轮的偏磨损耗。从结构布局来看，整套组件由双侧C型安装支座、轮轴、双槽滑轮体、轴端定位组件组成，两个支座采用对称布置的形式，轮轴两端分别嵌入支座的安装孔内，通过轴端的紧固件实现轴向定位，避免轮体在受载时出现轴向窜动，支座底部带有预制的安装孔位，可以直接通过螺栓固定在设备机架、

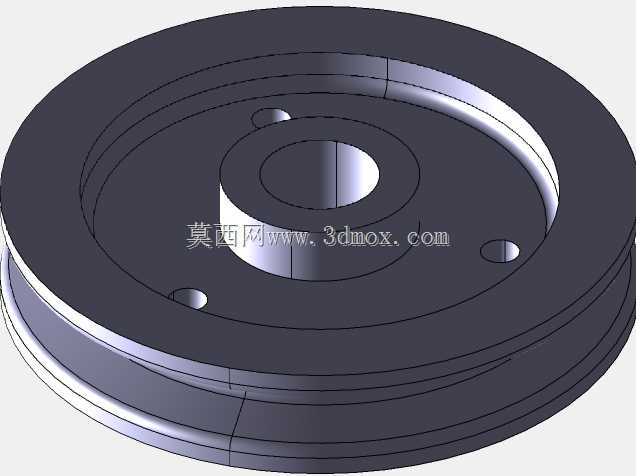

　　钢结构横梁或者预埋基础上，不需要额外设计焊接支架，大幅降低现场安装的适配工作量。轮体部分采用双轮缘的槽型设计，每个绳槽的圆弧曲率都匹配常用规格的钢丝绳直径，槽底做了圆滑过渡处理，避免钢索在弯折过程中出现应力集中割伤绳股的问题，轮体与轮轴之间预留了转动副的安装空间，可以适配滑动轴承或者滚动轴承的装配需求，根据实际载荷等级和转速要求灵活选配转动支撑件，低速重载场景可以选用铜基滑动轴承降低成本，中高速频繁动作的场景可以换装深沟球轴承降低转动阻力。设计过程中首先考虑的是受力路径的合理性，钢丝绳的载荷通过轮体传递到轮轴，再由轮轴两端分散到两个对称的支座上，相比单侧悬臂支撑的滑轮结构，这种双支座简支梁的受力形式能大幅降低轮轴的弯曲应力，

　　同等轴径下可以承受更大的径向载荷，也能避免长期受载后轮轴出现弯曲变形导致的轮体卡滞问题。安装边界方面，双侧支座的外侧间距、支座底部安装孔的孔距都做了标准化的尺寸适配，轮体的外径尺寸根据绳槽的允许弯折半径确定，保证钢丝绳在轮槽内的弯折率符合起重规范要求，不会因为轮径过小导致钢索反复弯折出现疲劳断丝，轮体与两侧支座的内侧之间预留了足够的间隙，避免加工装配误差导致轮体转动时与支座发生摩擦剐蹭，轴端的定位结构采用外露式设计，日常维护时不需要拆解整个支座就能完成紧固件的检查和轴承的润滑加注。在实际应用场景里，这套滑轮结构既可以用在小型起重机的臂头导向位置，也可以作为车间内电动葫芦的走线换向轮，还能应用在自动化仓储设备的提升机构、

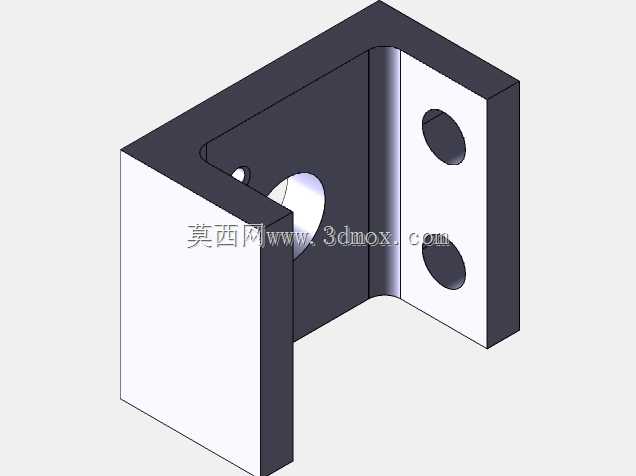

　　索道缆车的支撑导向点位，双槽设计的优势在双吊点同步提升的场景里尤为明显，两个绳槽的轮体为一体式加工，同轴度精度高，两根钢丝绳的线速度差可以控制在极小范围内，避免起吊过程中出现吊具倾斜的问题。结构细节上，支座的C型结构做了加强筋过渡处理，在支座的折弯位置增加了圆角过渡避免应力集中，承受侧向载荷时不会出现支座翼缘变形的问题，轮体的轮缘高度高于绳槽内钢丝绳的直径，即使钢索出现小幅跳动也不会从槽内脱出，提升了运行过程中的安全性。建模过程中对各个配合面的公差做了合理分配，轮轴与支座孔的配合采用过渡配合保证定位精度，轮体与轴承内圈、轴承外圈与轮体轮毂孔的配合都按照转动副的公差要求选取，既保证装配时的顺畅性，也避免长期运行后出现配合面松动磨损的问题，所有棱角位置都做了倒角处理，既消除加工毛刺带来的安全隐患，也方便装配过程中零件的对位导入。
