跑车车身外覆盖件曲面结构设计

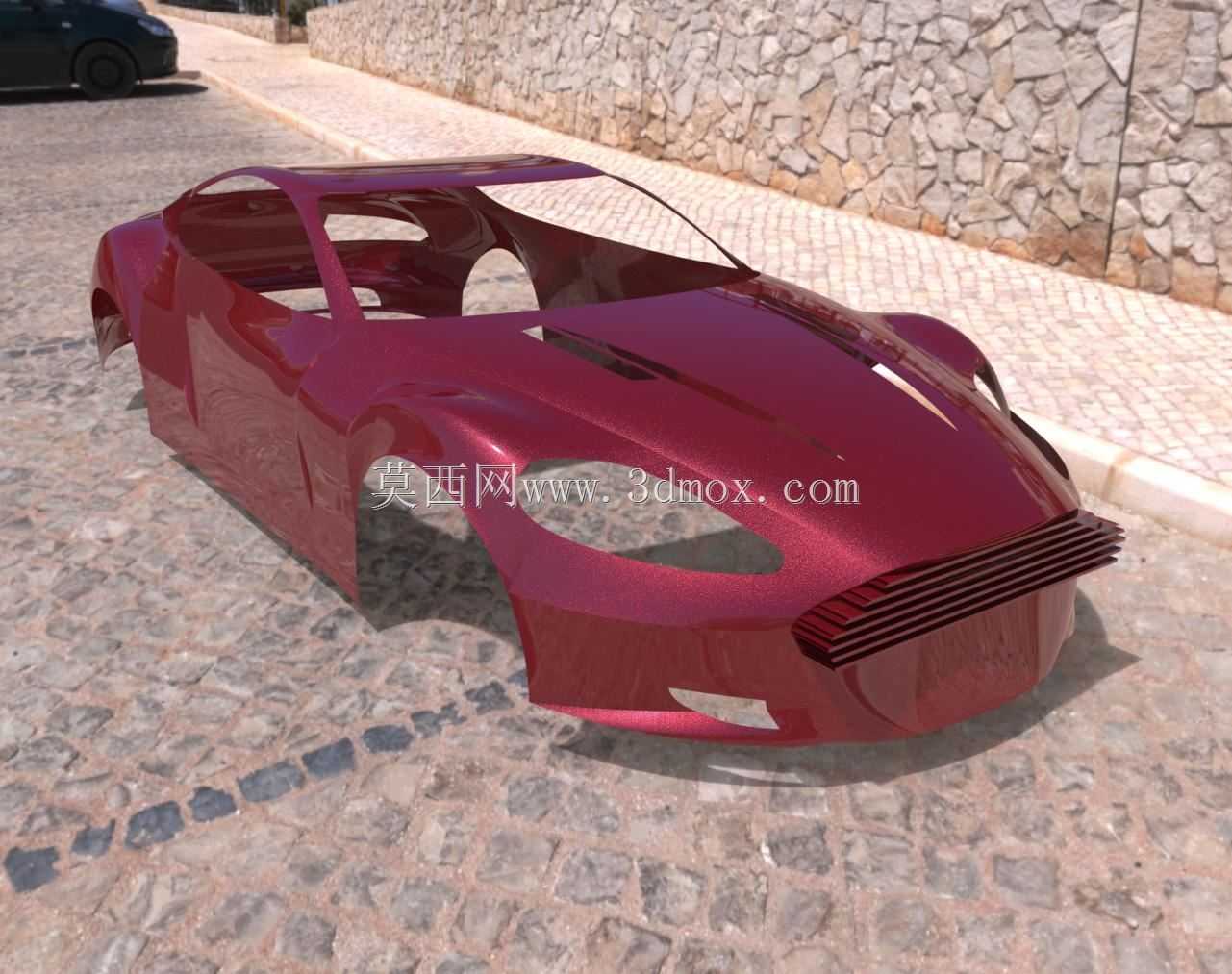

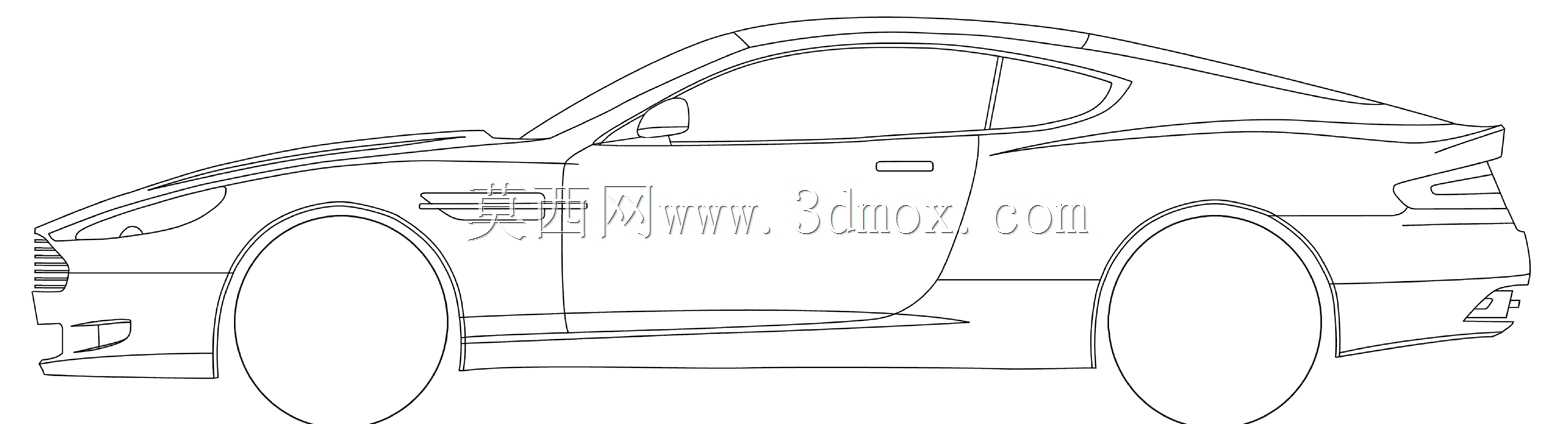

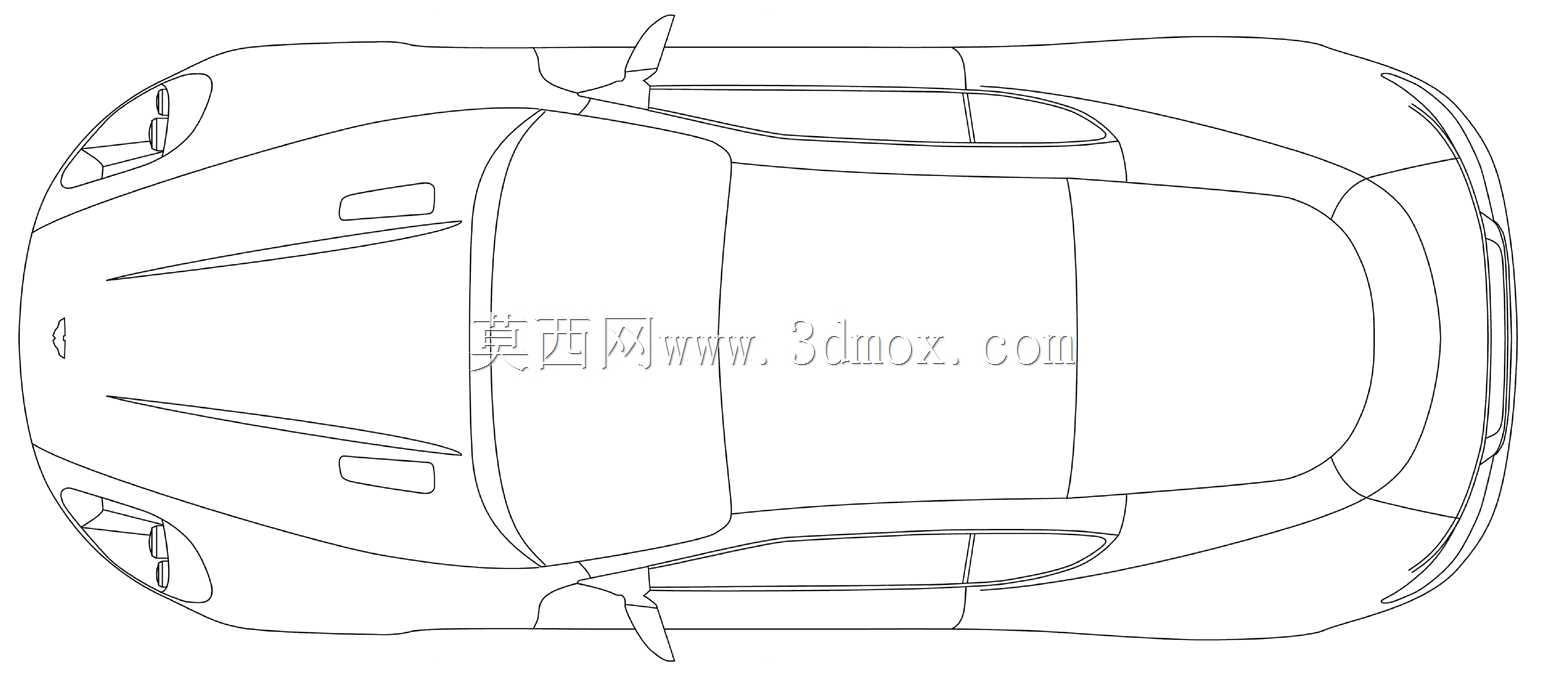

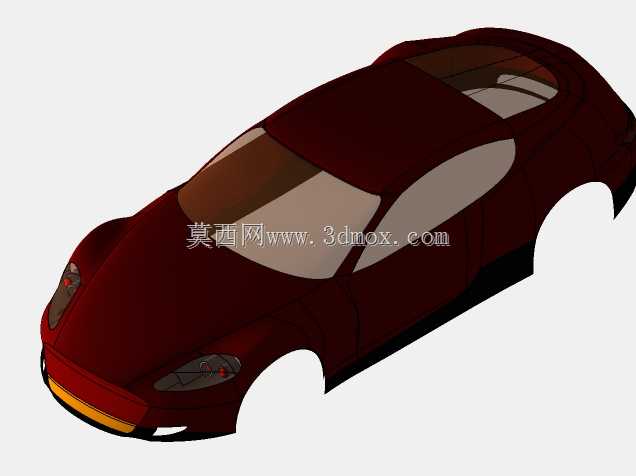

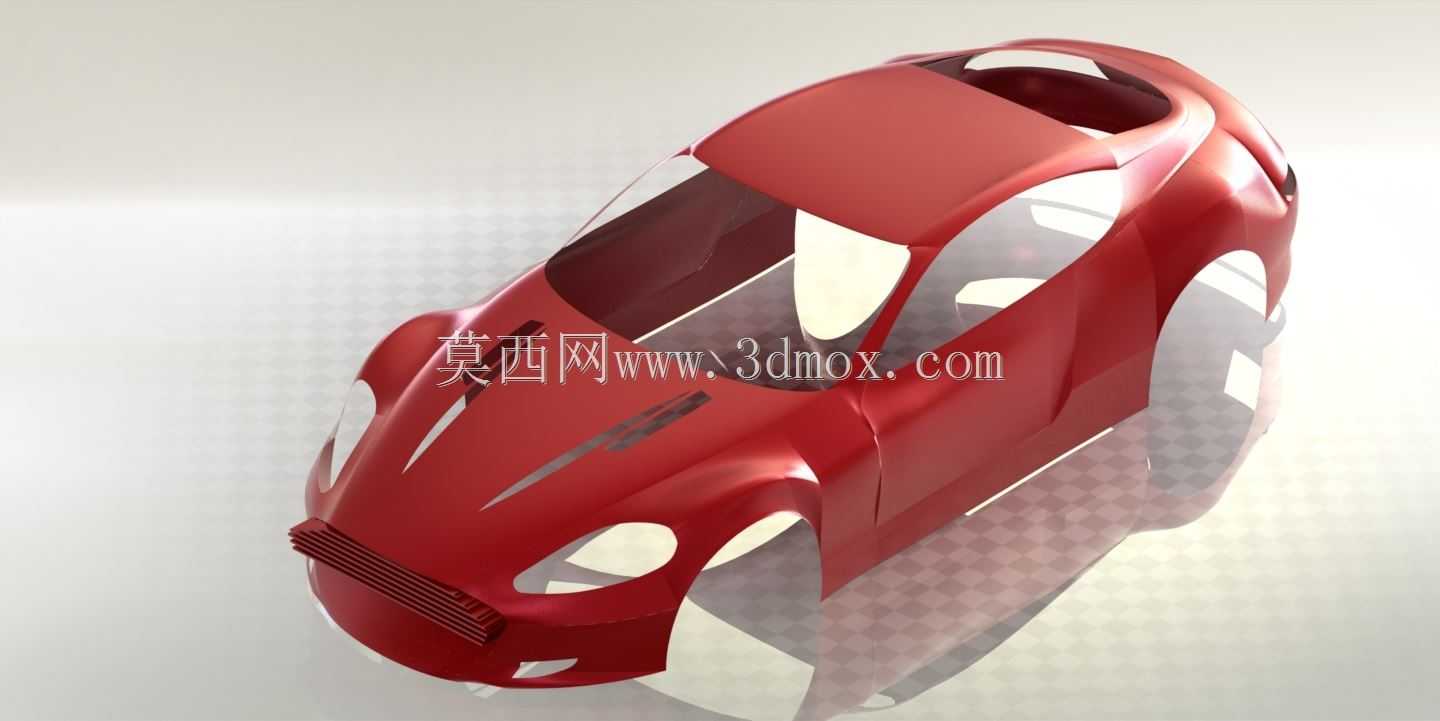

　　本次呈现的是双门运动型跑车的车身外覆盖件曲面结构，这类结构在整车开发流程中属于造型与工程衔接的核心环节，直接决定整车风阻表现、装配适配性以及视觉辨识度。从实际工程落地角度看，该曲面结构首先要满足空气动力学性能要求，车头部位的内收弧线、前杠下方的导流开槽区域，都是为了梳理车头正面来流，减少高速行驶时的气流紊流，降低风阻系数的同时，也能为刹车系统、散热系统预留足够的进风通道边界。车身侧面的肩线从翼子板处平滑延伸至车尾，既塑造了整车的俯冲视觉感，也在工程层面为侧围外板的冲压成型提供了合理的曲率过渡，避免出现冲压负角或者局部曲率突变导致的成型开裂问题。车顶区域的溜背弧线一直延伸到车尾上部，衔接尾翼安装位的型面，能够在高速行驶时引导气流快速通过车身上部，为车尾提供适度的下压力，减少高速状态下的车尾升力，提升行驶稳定性。

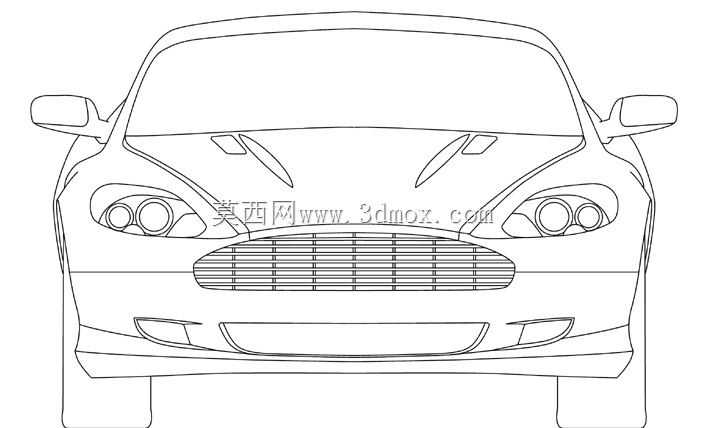

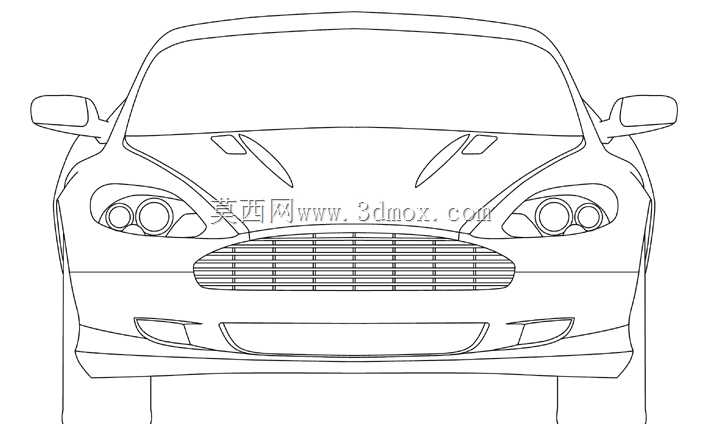

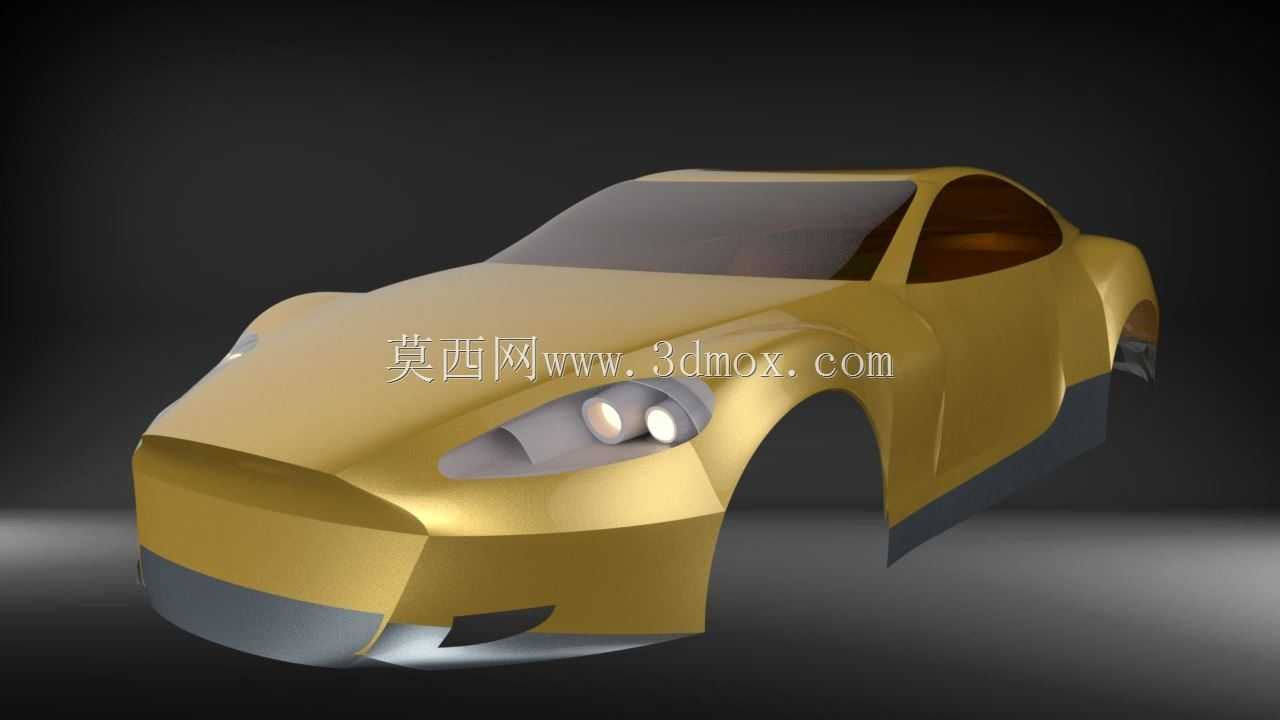

　　在设计思路层面，该车身曲面采用A级曲面的构建逻辑，所有相邻曲面之间都保持G2以上的曲率连续性，不存在生硬的折边或者曲率断层，这不仅是为了外观的流畅度，更是为了后续漆面喷涂后不会出现光影畸变，保证量产车的外观质感。车头的大灯安装位采用内凹的曲面边界，预留了大灯总成的安装空间与密封面，曲面的翻边角度完全匹配大灯总成的安装公差要求，能够保证装配后缝隙均匀，不会出现错位或者密封不严的问题。前格栅区域的内凹型面做了多层台阶过渡，既可以容纳格栅饰条的安装结构，也能引导气流进入散热器舱，避免气流在车头处形成滞止区。轮拱区域的曲面做了外扩处理，预留了不同尺寸轮毂、轮胎的安装边界，即使是大尺寸运动轮毂搭配低扁平比轮胎，在转向或者悬架压缩到极限行程时，轮胎也不会与轮拱内板发生干涉。

　　从安装边界来看，该车身外覆盖件的所有边缘都预留了与车身骨架、内饰件、附属配件连接的翻边结构，车门安装位的曲面边界严格按照车门铰链、门锁的安装位置做了避让，A柱、B柱区域的曲面厚度预留了侧气帘、内饰板的安装空间，不会出现内饰装配后与外板干涉的问题。车窗区域的曲面采用双曲率设计，匹配玻璃升降器的运动轨迹，保证玻璃升降过程中与密封条的贴合度均匀，避免出现漏水或者风噪过大的问题。车尾的曲面做了内收处理，预留了尾灯、后保险杠、后备箱盖的安装分缝，所有分缝位置的曲面落差都控制在工程允许的公差范围内，保证装配后整车的缝隙均匀度符合量产车的质量标准。

　　在实际行业应用中，这类车身曲面模型既可以作为整车造型验证的数字原型，用于风洞仿真模拟、人机工程校核，也可以作为后续模具开发的基础数模，直接对接冲压模具的型面加工，减少后续模具开发过程中的型面修改工作量。对于结构设计从业者而言，这类曲面建模需要兼顾造型美感与工程可行性，不能单纯追求曲面的流畅而忽略冲压成型、装配公差、零部件干涉等实际工程问题，每一处曲面的曲率变化、每一个翻边的角度、每一处安装位的预留，都需要结合实际生产工艺、装配流程反复校核，才能保证最终的数模能够直接落地到量产环节。比如在曲面构建过程中，需要提前考虑冲压时的拔模角度，所有外露曲面的拔模角度都要满足冲压工艺要求，避免出现倒扣结构导致模具结构过于复杂，增加生产成本。同时，曲面的壁厚也要保持均匀，避免出现局部壁厚过薄导致的车身刚度不足，或者局部壁厚过厚导致的材料浪费、成型周期过长等问题。
