船舶动力传动用螺旋桨支撑轴承结构

　　在船舶动力推进系统、小型水力发电机组、卧式轴流风机这类长轴系旋转设备中，螺旋桨轴承是承担径向载荷、约束轴系径向跳动、保障旋转部件稳定运行的核心支撑部件，区别于普通深沟球轴承或滑动轴承，这类轴承需要适配螺旋桨工作时带来的不均匀径向冲击载荷，同时兼顾轴系安装时的对中容错空间，避免长轴系因安装偏差或运行振动导致的轴瓦磨损、轴系抱死故障。从实际工况适配角度看，这类轴承的安装位置通常紧邻螺旋桨轮毂侧，外侧需要配套密封结构阻挡水体、粉尘等介质侵入轴承滚道，内侧则需要与轴系的定位轴肩贴合，承担螺旋桨旋转时产生的径向力与部分轴向窜动载荷，在小型内河船舶的推进轴系中，这类轴承的支撑跨距通常根据轴径的12-15倍设计，

　　避免轴系运行时出现挠曲变形过大的问题。设计这类轴承结构时，首先要匹配配套轴段的直径公差，轴承内圈与轴的配合选用过渡配合，既保障传动过程中内圈与轴无相对滑动，也方便后期维护时的拆卸更换；外圈与轴承座的配合则选用间隙配合，预留0.02-0.05mm的配合间隙，抵消轴承座加工时的形位公差偏差，同时适配运行过程中轴承温升带来的热膨胀量，避免外圈膨胀导致的轴承卡滞。轴承的内部滚道设计采用了对数曲线修形工艺，相比普通直滚道结构，修形后的滚道可以在承受偏载载荷时，让滚动体与滚道的接触应力分布更均匀，避免滚道边缘出现应力集中导致的点蚀失效，尤其是螺旋桨在水流不均匀的工况下运行时，轴系会产生周期性的径向摆动，

　　修形滚道可以有效降低这类摆动带来的冲击载荷，提升轴承的运行寿命。从安装边界尺寸来看，这类轴承的轴向定位尺寸需要与相邻的密封件、轴套尺寸匹配，轴承端面到密封件安装位的距离预留有10-15mm的操作空间，方便安装时调整密封件的压缩量，同时也便于后期维护时拆卸密封件检查轴承润滑状态；轴承座的安装孔位采用对称分布的螺栓孔设计，螺栓孔的中心距公差控制在±0.1mm以内，保障轴承安装后与轴系的同轴度符合设计要求，避免安装偏差导致的轴承额外载荷。在润滑结构设计上，轴承预留有润滑脂注油通道，注油口设置在轴承座的正上方位置，运行过程中可以在不停机的状态下补充润滑脂，注油通道的末端设置有止回结构，避免运行过程中润滑脂倒流，

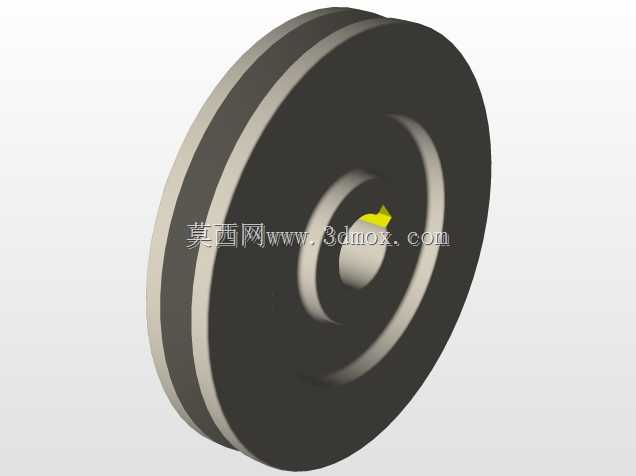

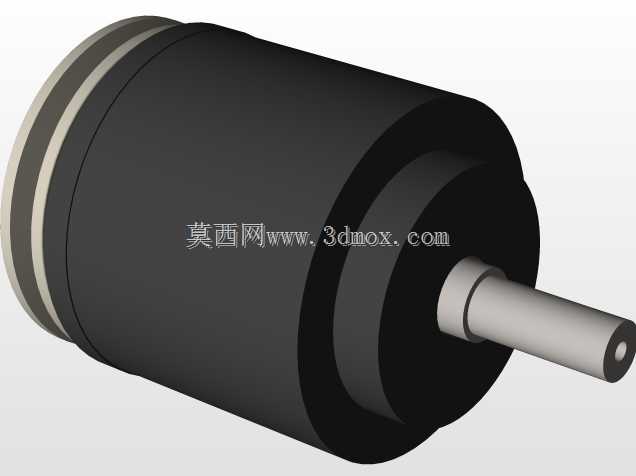

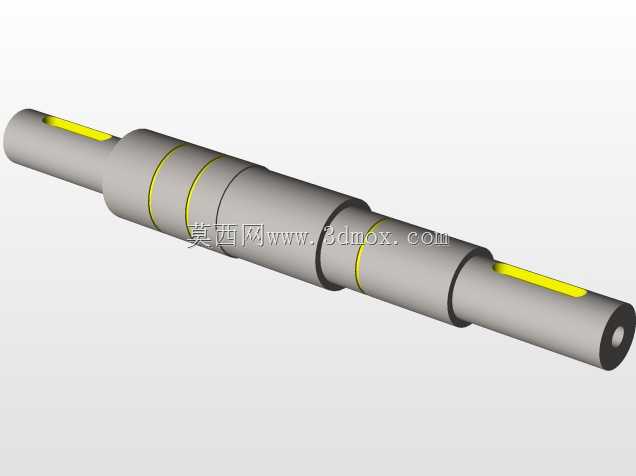

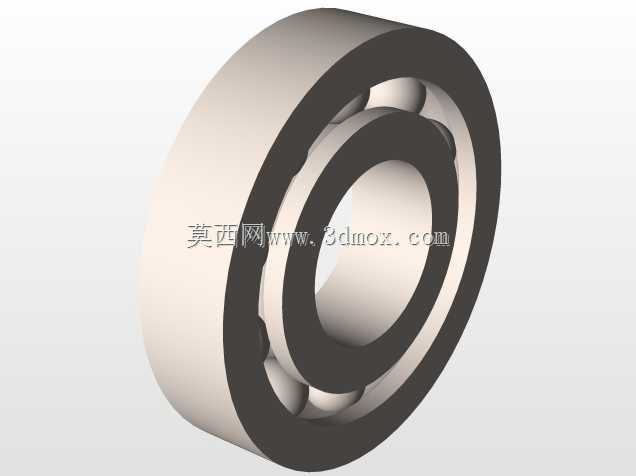

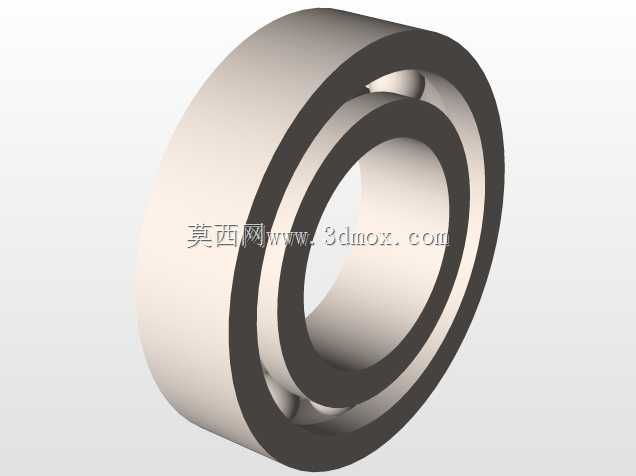

　　同时也能阻挡外部杂质从注油口进入轴承内部。轴承的两侧配套有接触式橡胶密封圈，密封圈的唇口与轴承内圈的密封槽过盈配合，过盈量控制在0.3-0.5mm，既可以有效阻挡外部的水、泥沙等杂质进入滚道，也能防止轴承内部的润滑脂泄漏，在水下工况使用时，还可以在密封圈外侧额外加装一道骨架密封，形成双重密封防护，提升轴承在恶劣工况下的防护能力。从实际选型适配角度，这类轴承的额定动载荷需要达到配套轴系最大工作载荷的1.5倍以上，额定静载荷则需要达到最大冲击载荷的2倍以上，避免螺旋桨遇到杂物卡滞、水流突变等极端工况时，轴承出现塑性变形失效。在三维建模过程中，这类轴承的结构需要完整还原滚道修形特征、密封槽结构、安装孔位的形位公差要求，同时要预留与相邻轴段、轴承座、密封件的装配干涉检查空间，建模时需要将轴承的内圈、外圈、滚动体、保持架、密封圈分别做独立的零件结构，方便后续做装配仿真与运动仿真，验证轴承运行过程中滚动体的运动轨迹、保持架的间隙是否合理，避免实际装配后出现运动干涉。对于轴系设计人员来说，这类轴承的三维模型可以直接导入到整体轴系装配体中，快速完成轴系的支撑结构布局，同时可以基于模型的安装尺寸校核轴承座的结构强度，验证轴承安装位置的轴系挠度是否在允许范围内，减少设计过程中的重复建模工作量，提升轴系设计的效率与准确性。
