汽车传动系统差速齿轮结构设计

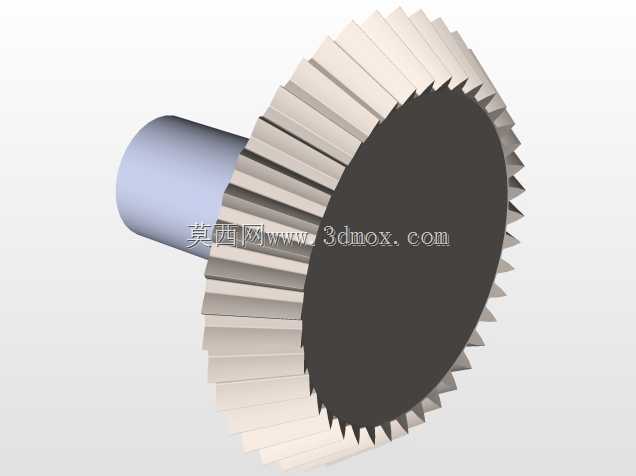

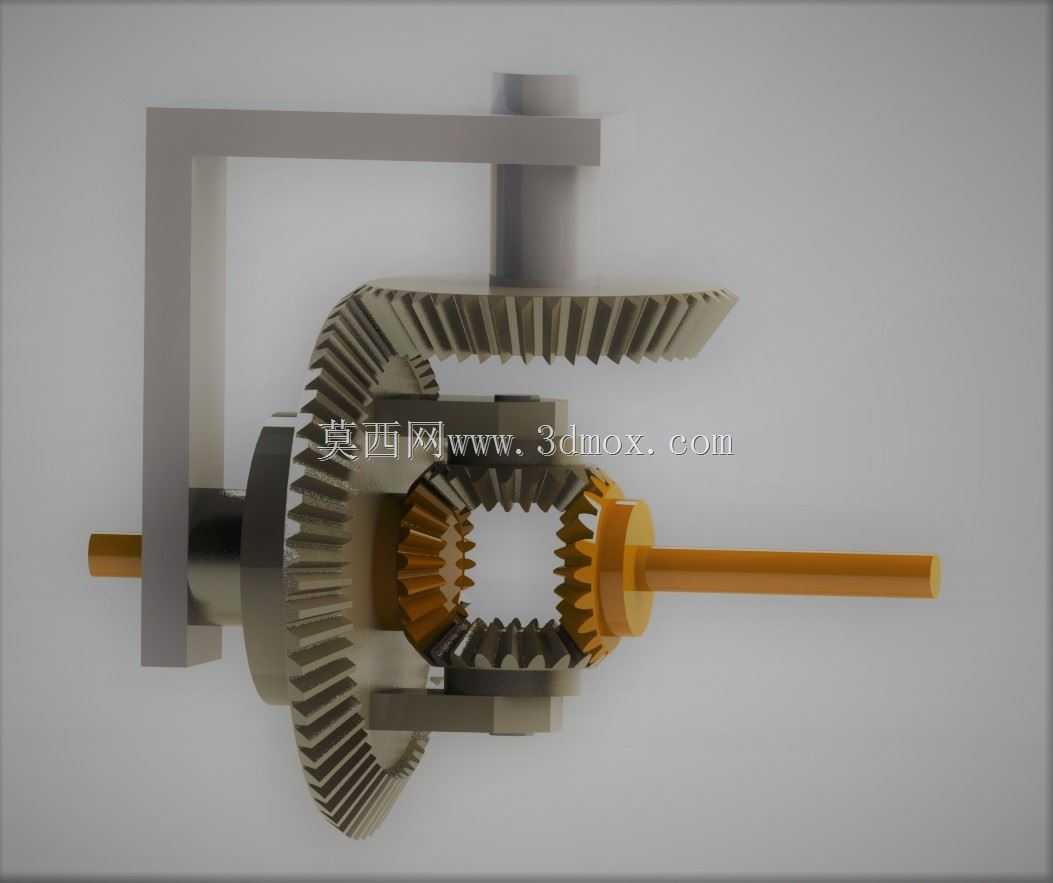

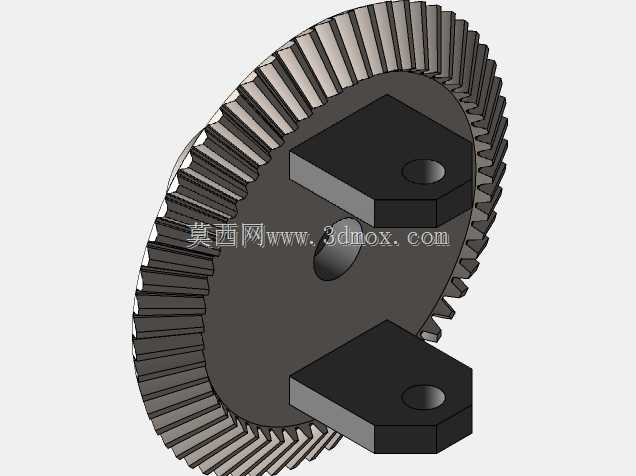

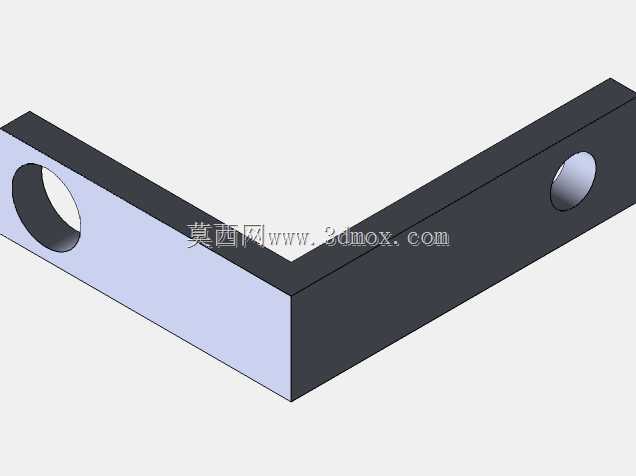

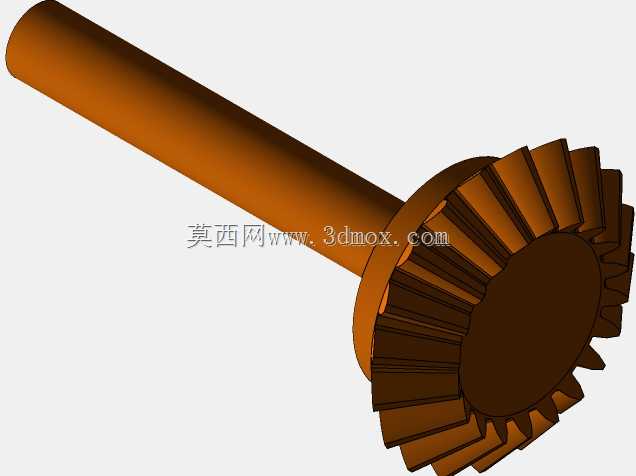

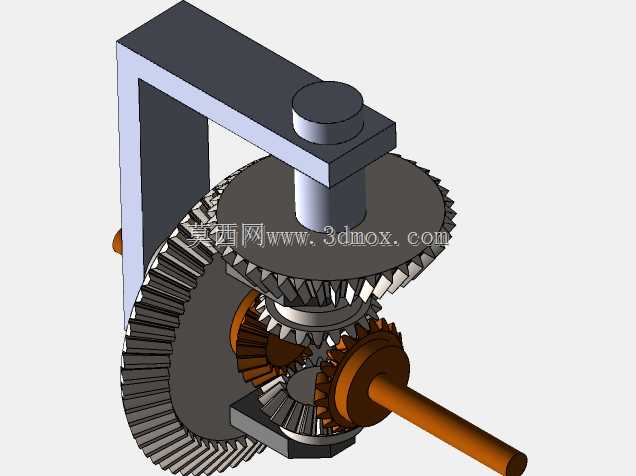

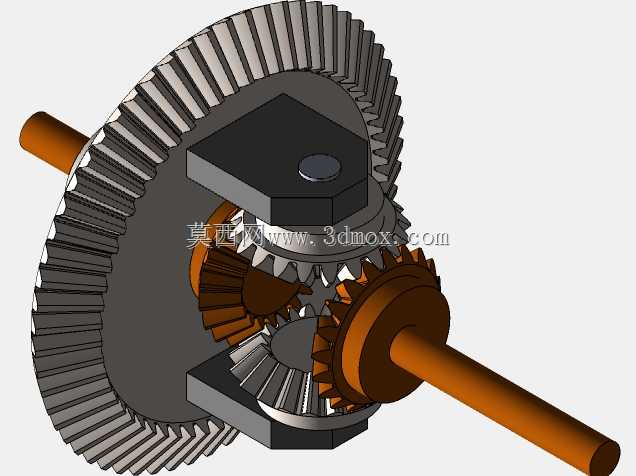

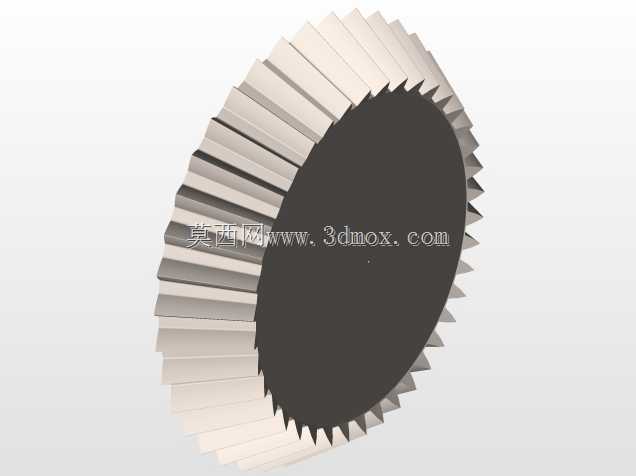

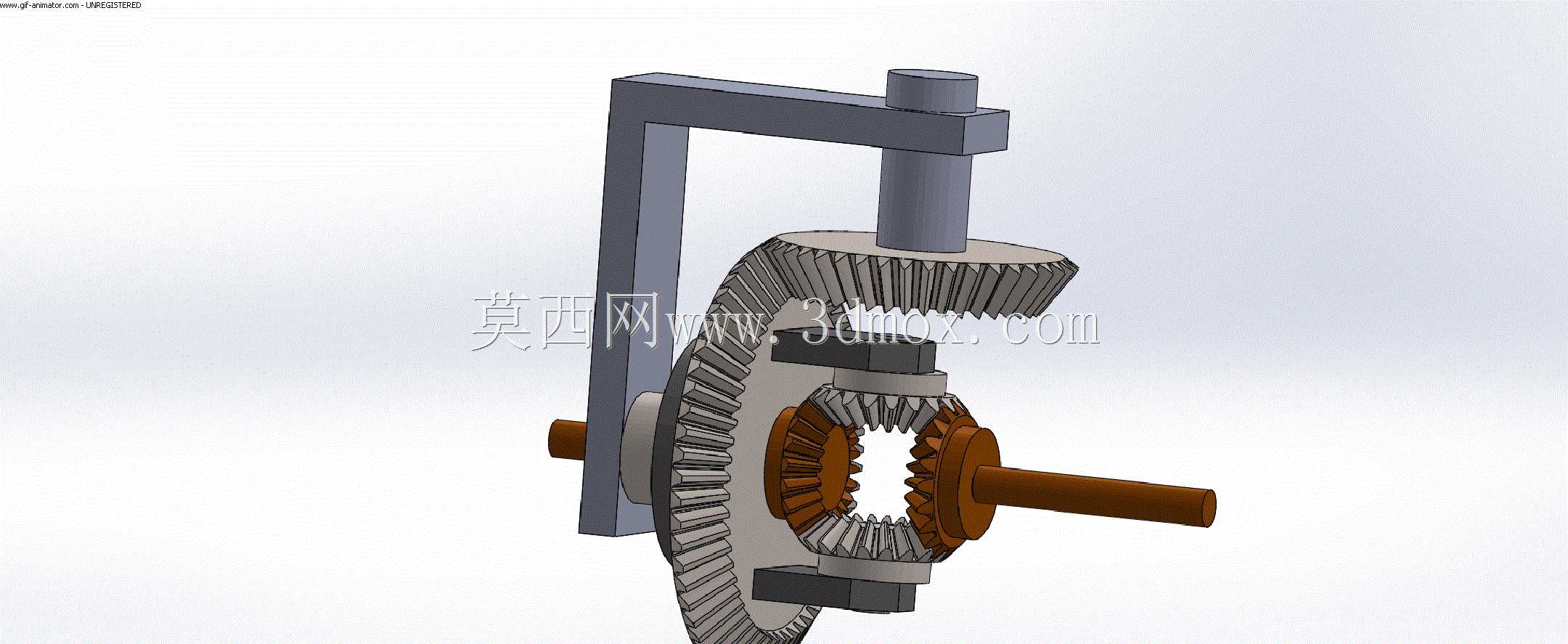

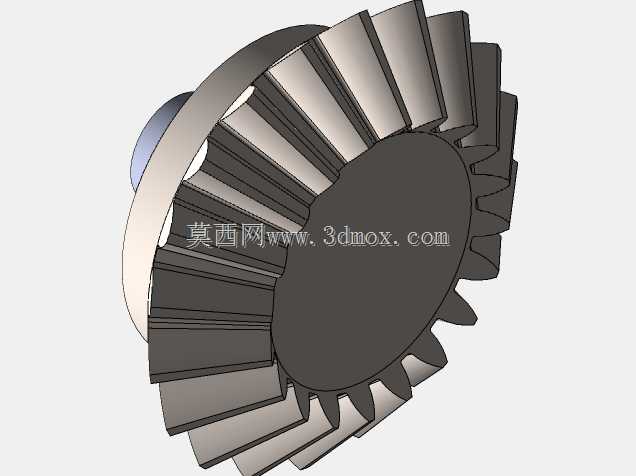

该结构是汽车底盘传动系统中的核心差速部件，主要应用于乘用车辆、商用货运车辆的驱动桥总成中，适配前置后驱、四驱等多种动力布局的车型，安装位置处于驱动桥主减速器从动齿轮与两侧半轴之间，是保障车辆行驶稳定性的关键机械结构。在实际车辆行驶场景中，当车辆进行转弯、坑洼路面行驶、两侧车轮附着系数存在差异时，该结构可自动调整两侧驱动轮的旋转转速，避免轮胎出现滑拖、异常磨损问题，同时保障动力持续稳定传递至两侧车轮，提升车辆在复杂路况下的通过性与操控平顺性。从功能特性来看，该结构采用对称式锥齿轮传动布局，核心包含行星锥齿轮、半轴锥齿轮、行星齿轮轴、差速器壳体、主减速从动锥齿轮等核心构件，动力从主减速器从动锥齿轮输入后，经差速器壳体带动行星齿轮轴同步转动，行星齿轮可随公转同时产生自转，根据两侧车轮的行驶阻力差自动分配输出扭矩，直线行驶时行星齿轮无自转，两侧半轴保持等速转动，转弯时内侧车轮行驶阻力更大，行星齿轮产生自转，降低内侧半轴转速同时提升外侧半轴转速，实现两侧车轮纯滚动行驶，减少轮胎损耗与传动系统内应力。设计过程中充分考虑了安装边界与传动匹配要求，整体结构采用框架式差速器壳体承载，主减速大锥齿轮与差速器壳体采用同轴定位安装，两侧半轴输出轴保持同轴线水平布置，行星齿轮轴垂直于半轴轴线安装，所有齿轮啮合面均采用渐开线锥齿形设计，保证传动过程中啮合平稳、载荷分布均匀，可承受大扭矩输入下的冲击载荷。外形结构上充分适配驱动桥壳的内部安装空间，壳体两侧预留半轴穿装定位结构，上部预留主减速器主动齿轮的啮合避让空间，整体结构紧凑，无需额外占用底盘过多布置空间，可直接匹配对应车型的主减速比参数，安装时仅需将差速器总成通过轴承定位在驱动桥壳的轴承座上，连接两侧半轴与主减速器输入法兰即可完成装配，后期维护时可单独拆解更换齿轮构件，降低维保成本。
