双缸往复式内燃动力装置结构展示

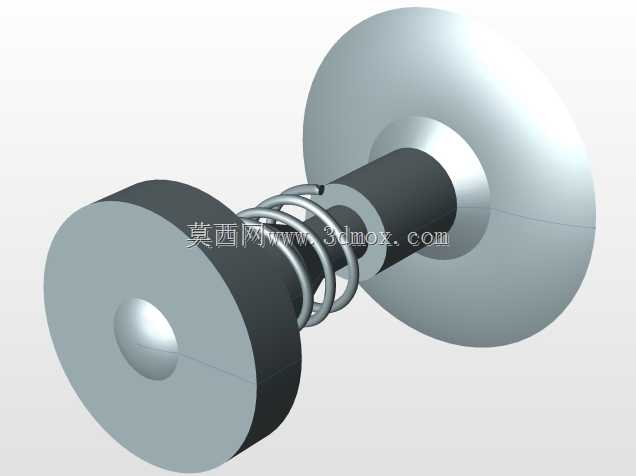

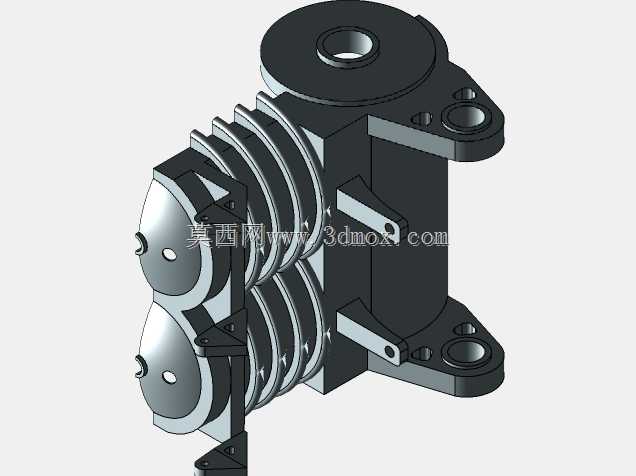

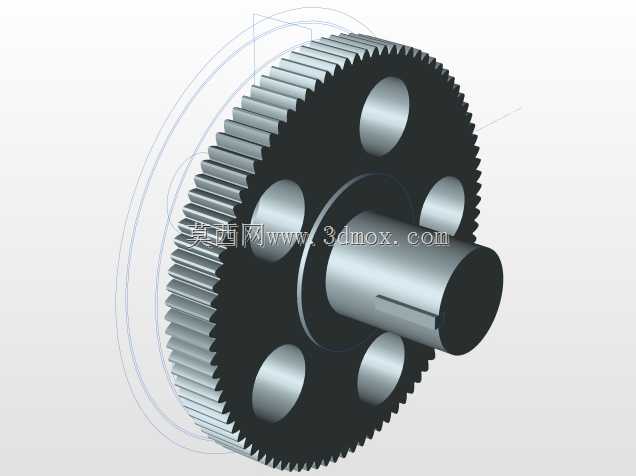

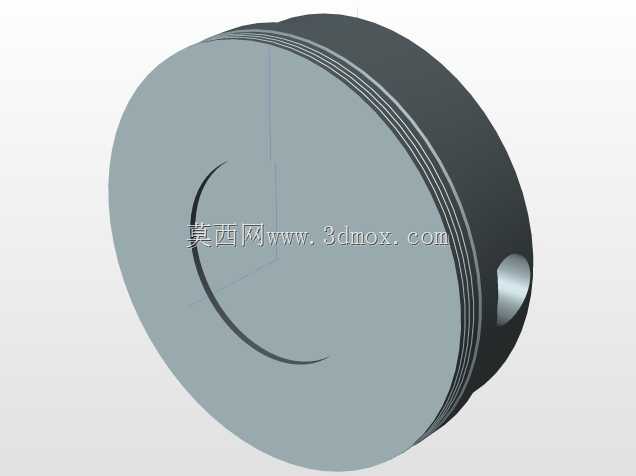

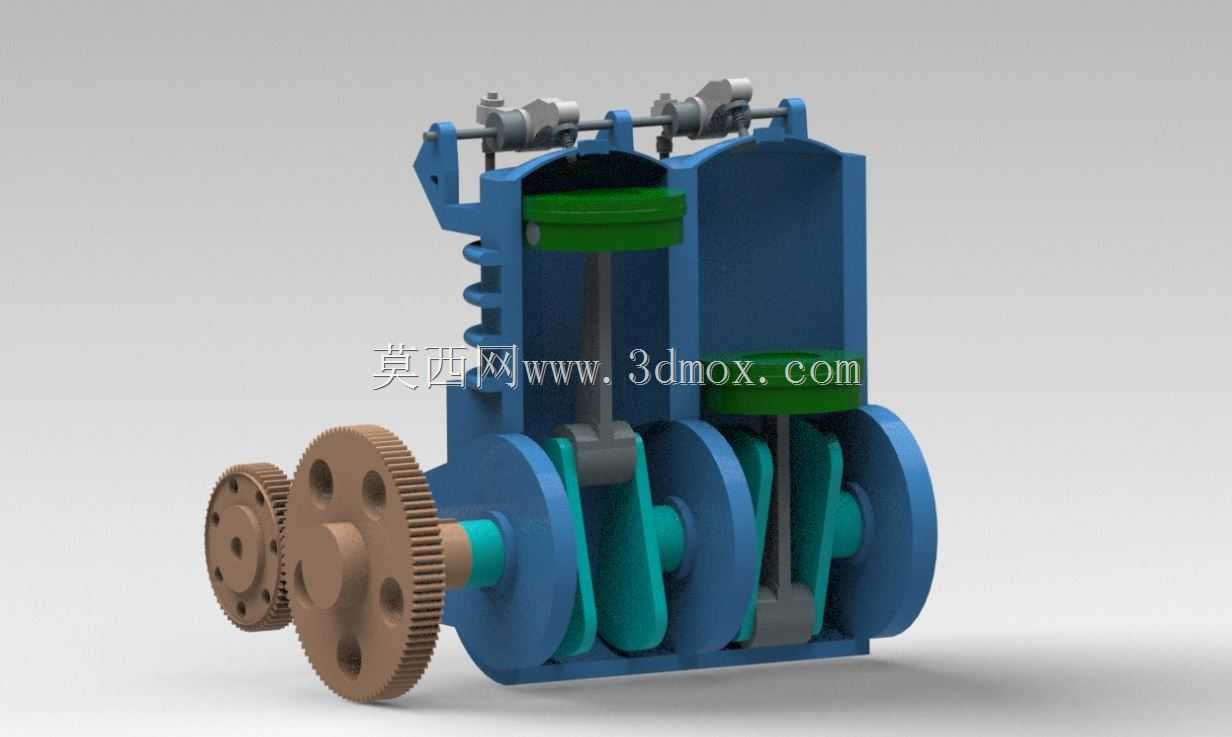

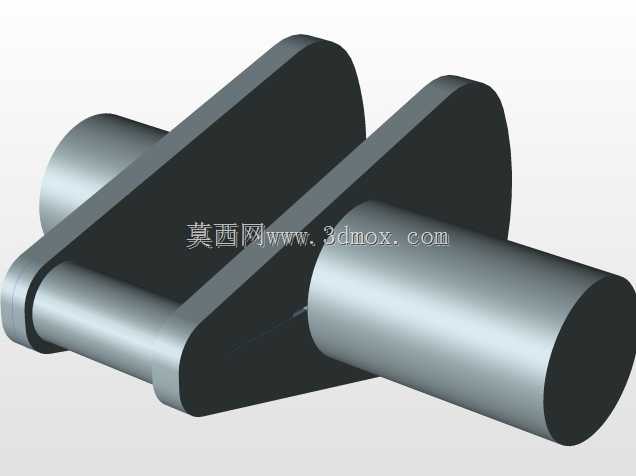

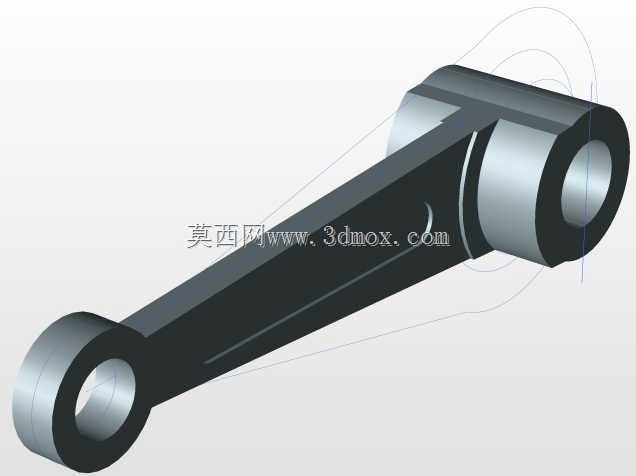

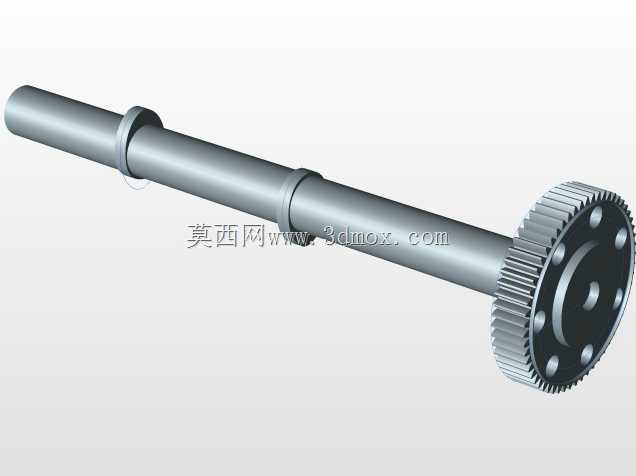

该动力装置为直列双缸往复式内燃结构，主要面向小型通用动力配套场景，可适配小型发电机组、园林作业机械、小型农用机具以及轻型摩托类代步设备的动力输出需求，能够将燃料燃烧产生的热能通过活塞往复运动转化为旋转机械能，为配套负载提供稳定持续的动力输出。整体结构采用并列双缸布局，两个汽缸沿曲轴轴向平行排布，既平衡了单缸动力的振动缺陷，又控制了整体结构的体积与重量，适配对安装空间有严格限制的小型设备配套场景。从功能结构来看，装置上部设置顶置配气组件，负责精准控制汽缸的进排气时序，保证燃烧过程的换气效率；汽缸内部配置往复运动活塞，通过活塞环实现汽缸内腔的密封，隔绝燃烧腔与曲轴箱空间；活塞通过销轴与连杆连接，将活塞的直线往复运动转化为曲轴的旋转运动；曲轴端部集成传动齿轮组，既可以对外输出扭矩，也可通过齿轮啮合驱动配气机构同步运转，保证各部件运动时序精准匹配。设计过程中优先考虑了结构的可靠性与装配便捷性，曲轴采用多支撑轴段布局，每个曲柄对应独立的轴承支撑位，降低运转过程中的轴段挠曲变形；汽缸外壁设置散热鳍片结构，在风冷工况下可快速导出燃烧产生的热量，避免缸体温度过高引发的性能衰减；连杆大头采用剖分式结构设计，可在不拆卸曲轴的情况下完成活塞连杆组件的装配与维护，降低后期运维的拆装难度。安装边界方面，整体结构沿曲轴轴向的宽度适配小型设备的动力舱安装尺寸，下部曲轴箱预留标准化安装定位孔位，可直接与配套设备的机架进行刚性连接，输出轴端的齿轮参数符合通用小型动力的接口标准，无需额外定制转接件即可对接负载端传动结构，能够满足不同配套场景的快速适配需求。各运动部件之间预留合理的配合间隙，既保证运转过程中的热膨胀余量，又能控制运动间隙带来的冲击与噪音，兼顾动力输出的平顺性与结构使用寿命。
