星型径向排布旋转式航空动力装置

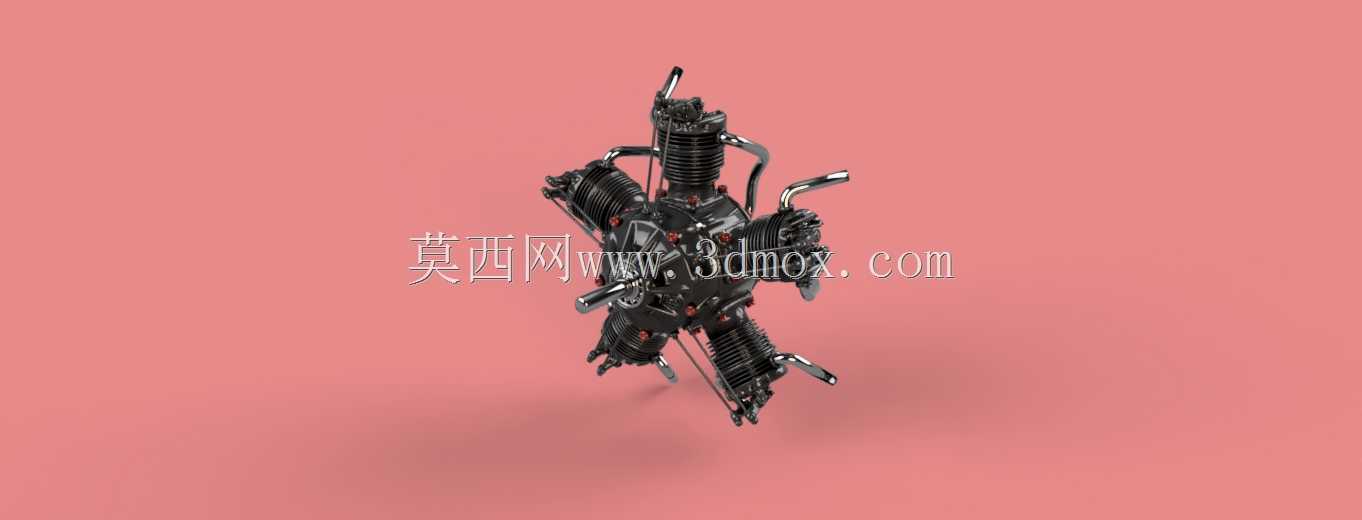

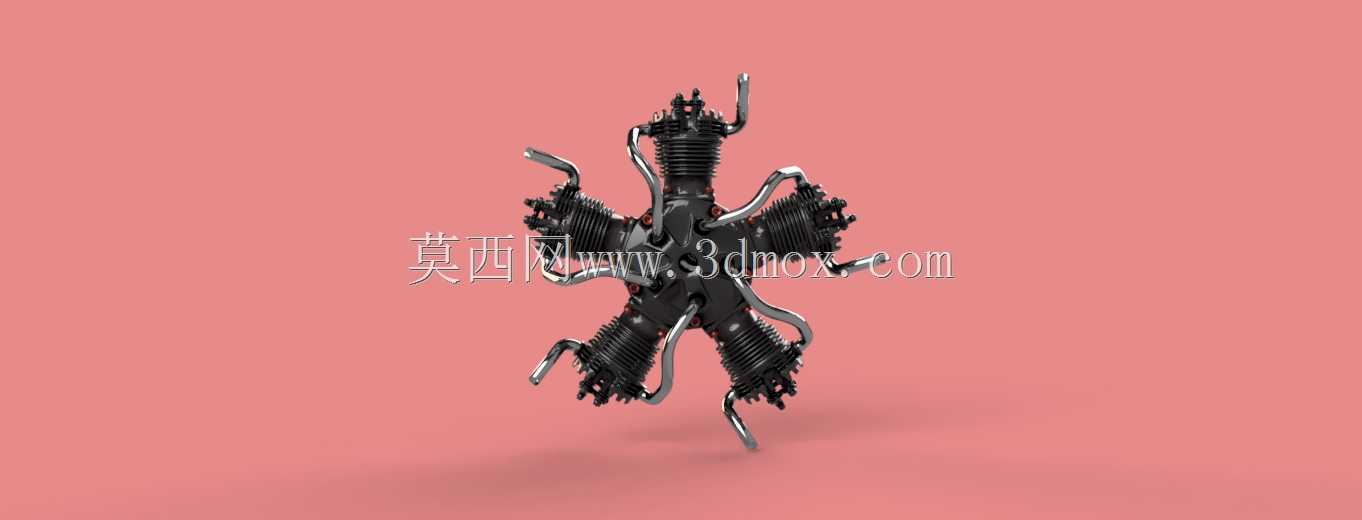

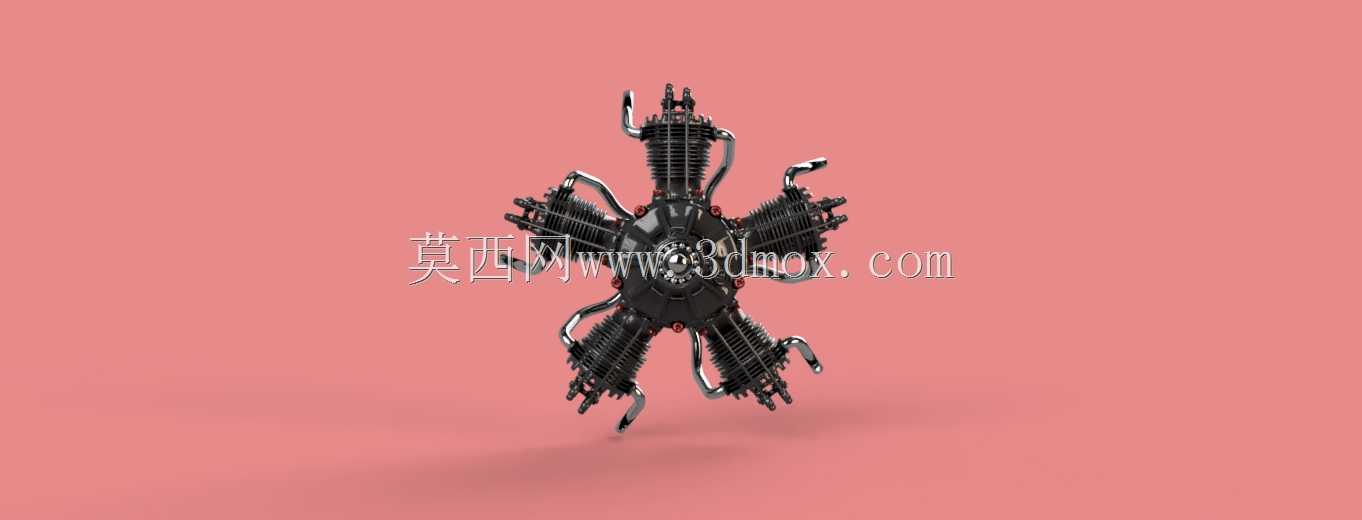

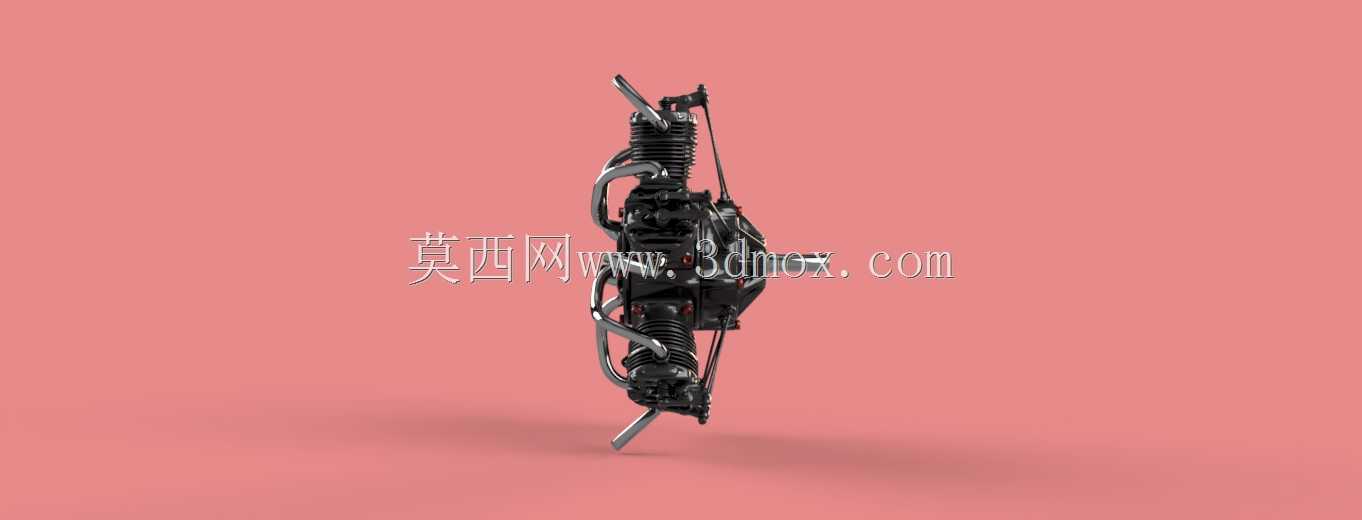

这款星型结构的旋转动力装置，是早期航空动力领域极具代表性的内燃机构型，最初广泛应用于轻型螺旋桨飞机、早期通航飞行器的动力输出场景，凭借紧凑的径向布局和优异的风冷散热特性，在航空工业发展初期占据了重要的应用地位，部分复刻机型也会用于航空科普展陈、复古航模动力改装以及老式航空器的修复还原场景。从实际用途来看，该装置通过特殊的运转逻辑实现动力输出：区别于常规往复式发动机曲轴旋转、缸体固定的结构，它在运行时保持曲轴静止，整套缸体总成连同曲轴箱围绕固定曲轴做整周旋转，这种设计能够天然抵消活塞往复运动产生的一阶振动，运转平顺性远优于同排量的直列或V型缸体结构，同时径向排布的气缸在旋转过程中可以获得极强的迎面气流，无需额外设置复杂的水冷循环管路，仅依靠缸体外壁的散热鳍片就能满足持续高负荷运转的散热需求，大幅降低了动力系统的整体重量和故障概率。从功能特性来看，该构型采用奇数气缸排布设计，每排均匀布置五组气缸，能够保证任意旋转角度下都有气缸处于做功行程，避免了偶数缸排布可能出现的运转死点，动力输出的连续性更强；每组气缸都集成了独立的进排气通路、点火组件与活塞连杆机构，连杆统一铰接在中心曲轴的固定曲柄销上，缸体旋转时带动连杆围绕固定曲柄做行星运动，将活塞的往复直线运动转化为缸体整体的旋转扭矩，可直接驱动螺旋桨负载，省去了复杂的减速传动结构。从设计思路来看，整套模型完全还原了实机的结构逻辑：中心曲轴箱采用高强度辐条式支撑结构，在保证结构刚度的前提下尽可能降低旋转部分的转动惯量，提升动力响应速度；每个气缸外壁都设计了密集的环形散热鳍片，顺着旋转气流的方向排布，最大化散热效率；缸头位置预留了火花塞安装位与进排气接口，可匹配对应的油气供给与点火系统；外露的管路分别对应润滑油路与燃油供给通路，沿着缸体支撑臂排布，避免旋转过程中出现管路缠绕干涉。从安装边界与尺寸适配来看，该装置的安装基准为中心固定曲轴的两端轴颈，可通过法兰结构直接固定在飞行器的防火墙安装架上，输出端直接对接螺旋桨桨毂，整体径向尺寸控制在适配轻型飞行器机头整流罩的范围内，轴向长度紧凑，不会过度占用机身前部空间；旋转部分的外轮廓做了圆弧过渡处理，避免高速旋转时出现气流紊流，同时所有外接管路与紧固件都做了防松设计，能够承受持续旋转带来的离心载荷，保证长期运转的结构可靠性。
