行星式周转齿轮传动机构结构设计

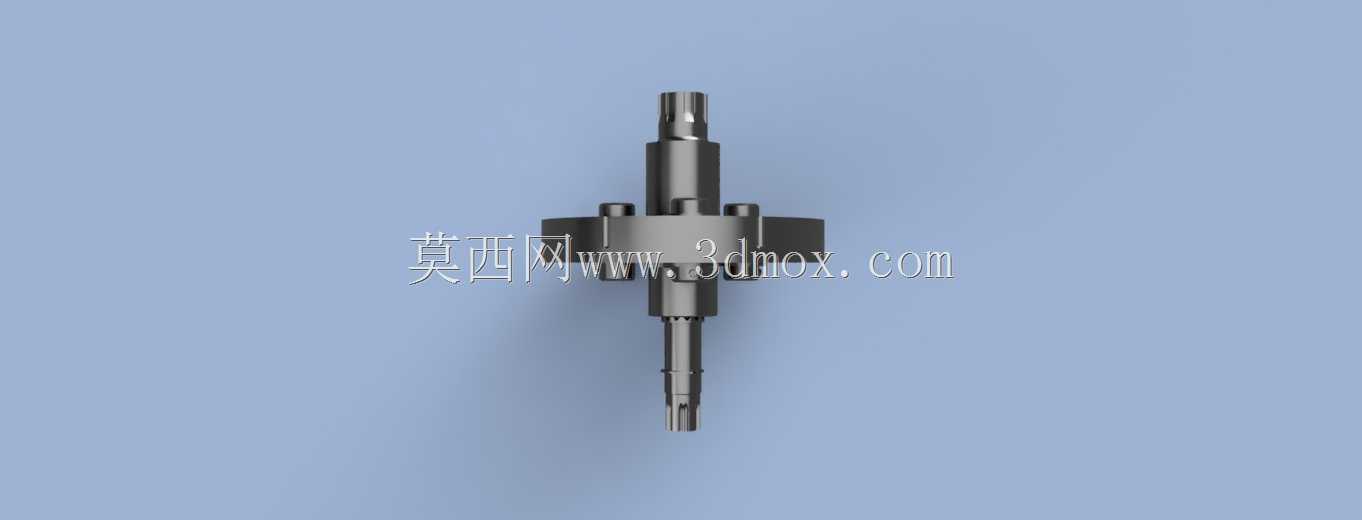

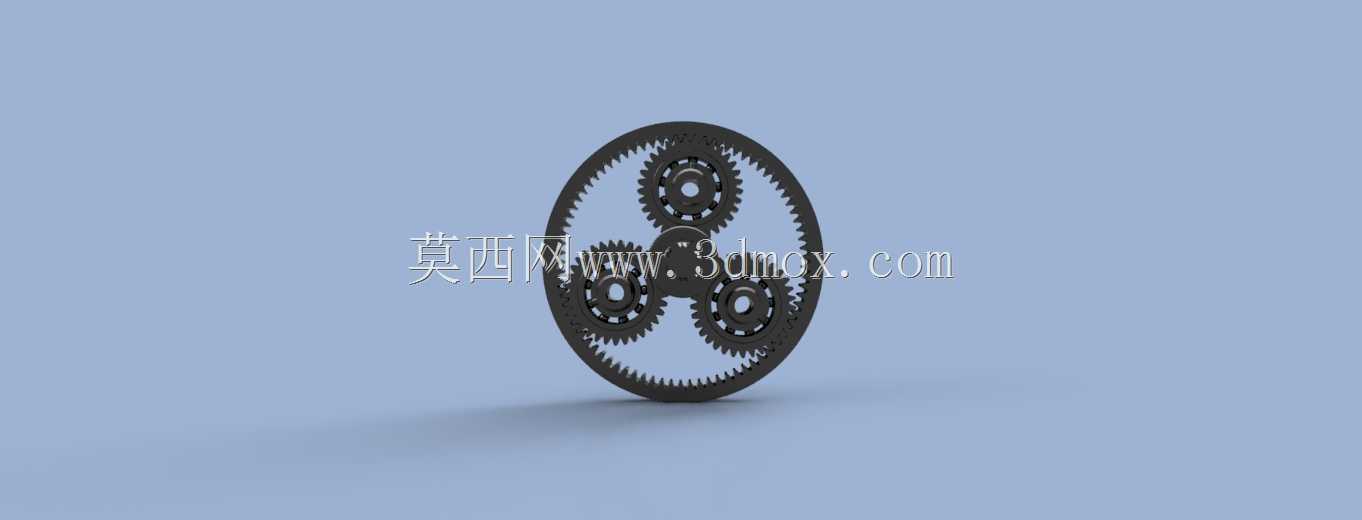

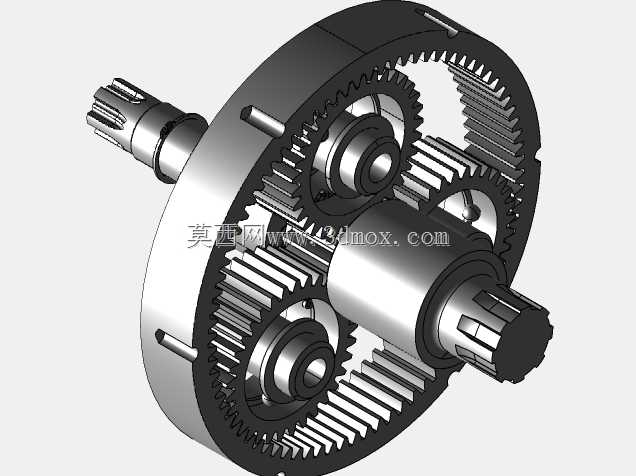

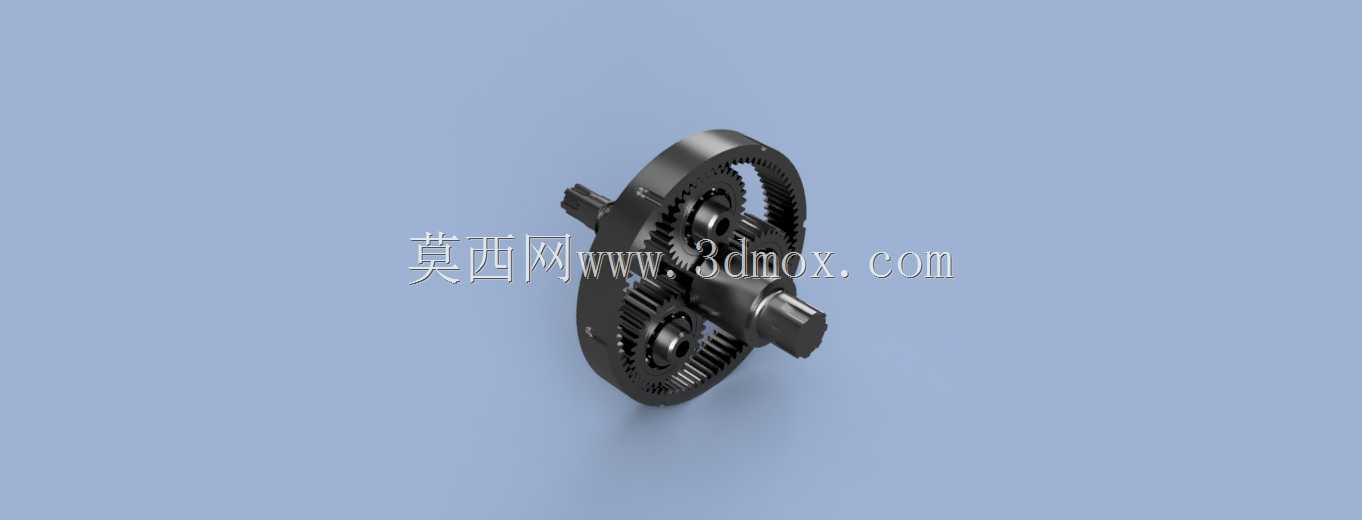

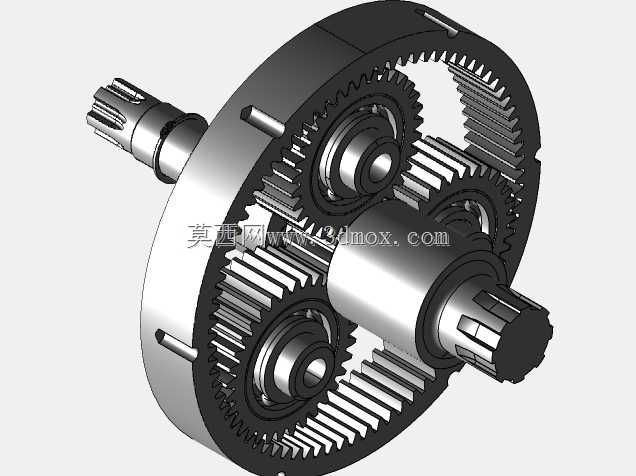

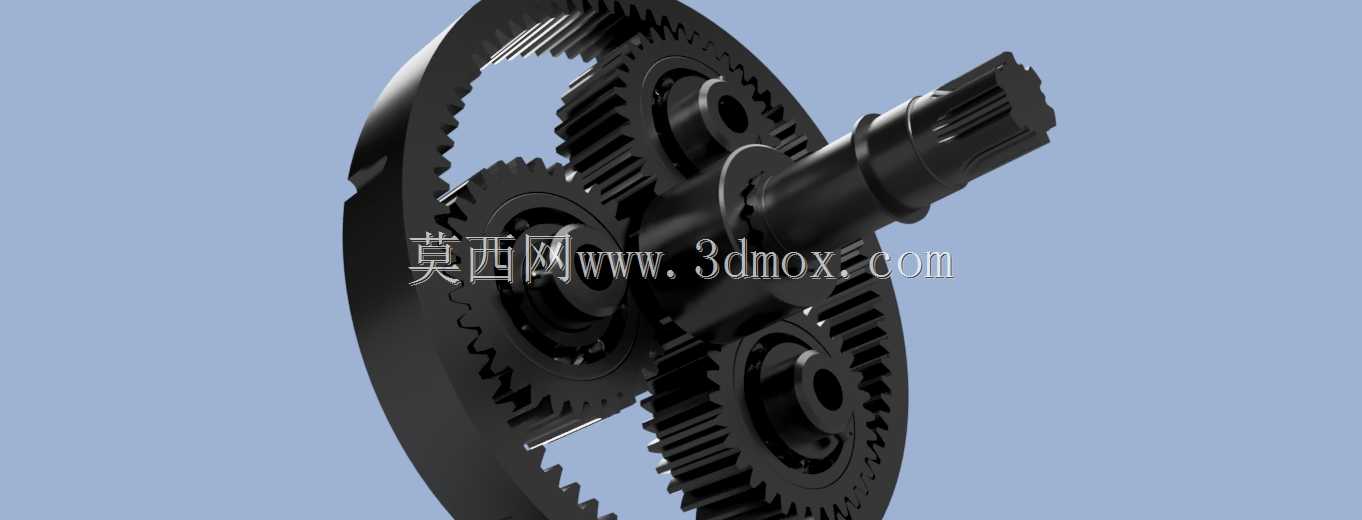

这套周转轮系结构是机械传动领域应用极广的核心减速增扭部件，常见于工业伺服传动系统、新能源车辆电驱单元、自动化生产线输送驱动、重型工程机械行走机构、风电增速齿轮箱等场景，核心作用是在紧凑的安装空间内实现大传动比动力传递，同时完成同轴动力的分流与合流，适配高扭矩、低转速的动力输出需求，相比定轴轮系能在更小体积下承载更高载荷，传动效率稳定在较高区间。从功能特性来看，该轮系采用典型的NGW行星结构，包含外齿太阳轮、三个均布的行星齿轮、带内齿的固定齿圈以及集成输出轴的行星架，动力从太阳轮输入端花键轴输入后，驱动三个行星齿轮同时与太阳轮、固定内齿圈啮合，行星齿轮在自转的同时沿内齿圈公转，通过行星架将公转运动汇总到输出花键轴，实现固定传动比的减速输出，三个行星轮均布的设计可以将输入载荷均匀分流，单齿承受的啮合载荷大幅降低，同时啮合过程的径向力相互抵消，输入端轴承承受的径向载荷极小，能有效延长支撑部件的使用寿命。设计过程中首先确定了传动比匹配要求，通过配齿计算确定太阳轮、行星轮、内齿圈的齿数关系，满足同心条件保证太阳轮与内齿圈、行星架的回转轴线完全重合，满足安装条件保证三个行星轮能均匀装入太阳轮与内齿圈之间无卡滞，满足邻接条件保证相邻行星轮在运转过程中不会发生齿顶碰撞；齿形采用标准渐开线圆柱直齿设计，加工工艺性好，装配调整难度低，齿宽参数经过载荷校核，能满足额定工况下的接触强度与弯曲强度要求，避免长期运转出现齿面点蚀、断齿等失效问题。安装边界方面，输入端采用渐开线花键轴结构，能实现与驱动电机轴的无间隙配合，传递大扭矩时无打滑风险；输出端同样采用花键结构与下游执行部件连接，轮系整体为同轴输入输出布局，安装时仅需要保证壳体与内齿圈的固定定位，以及输入输出轴的同轴度公差在允许范围内即可，整体径向尺寸远小于同功率的定轴轮系减速器，轴向尺寸紧凑，能适配安装空间受限的设备布局需求，运转过程中齿轮啮合平稳，噪音控制表现优异，适合对传动平稳性有要求的精密传动场景。
