内燃机活塞连杆组件高精度结构设计

项目分类:3D模型 发布时间:2021-05-11 ID:170966
  • 内燃机活塞连杆组件高精度结构设计
  • 内燃机活塞连杆组件高精度结构设计
  • 内燃机活塞连杆组件高精度结构设计
  • 内燃机活塞连杆组件高精度结构设计
  • 内燃机活塞连杆组件高精度结构设计
  • 内燃机活塞连杆组件高精度结构设计
  • 内燃机活塞连杆组件高精度结构设计
  • 内燃机活塞连杆组件高精度结构设计
  • 内燃机活塞连杆组件高精度结构设计

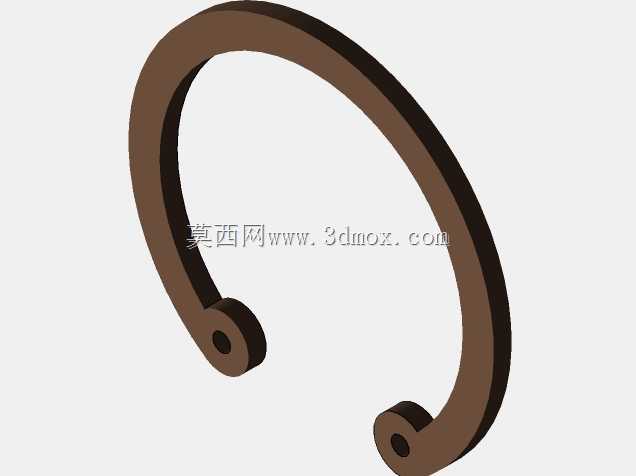

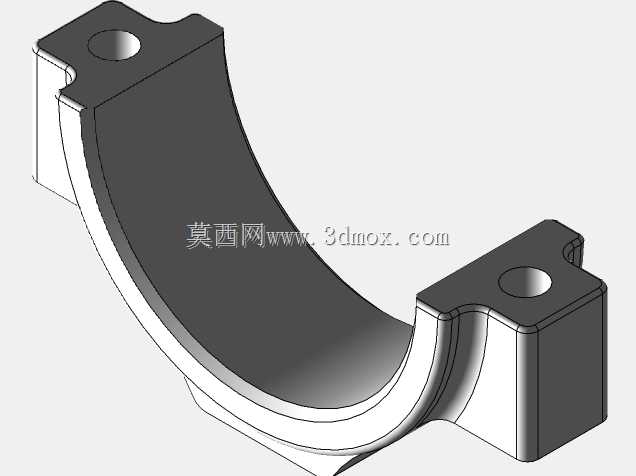

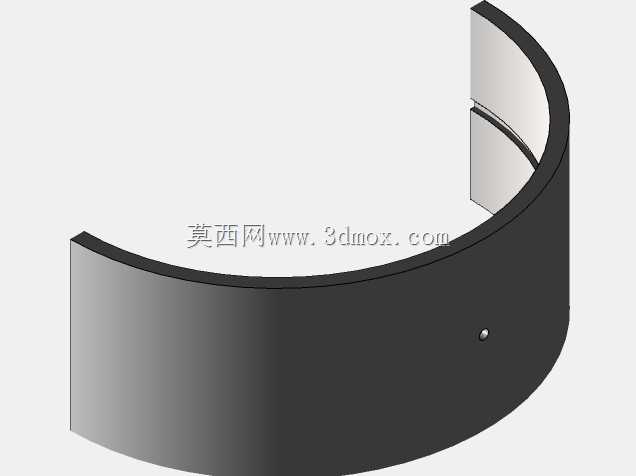

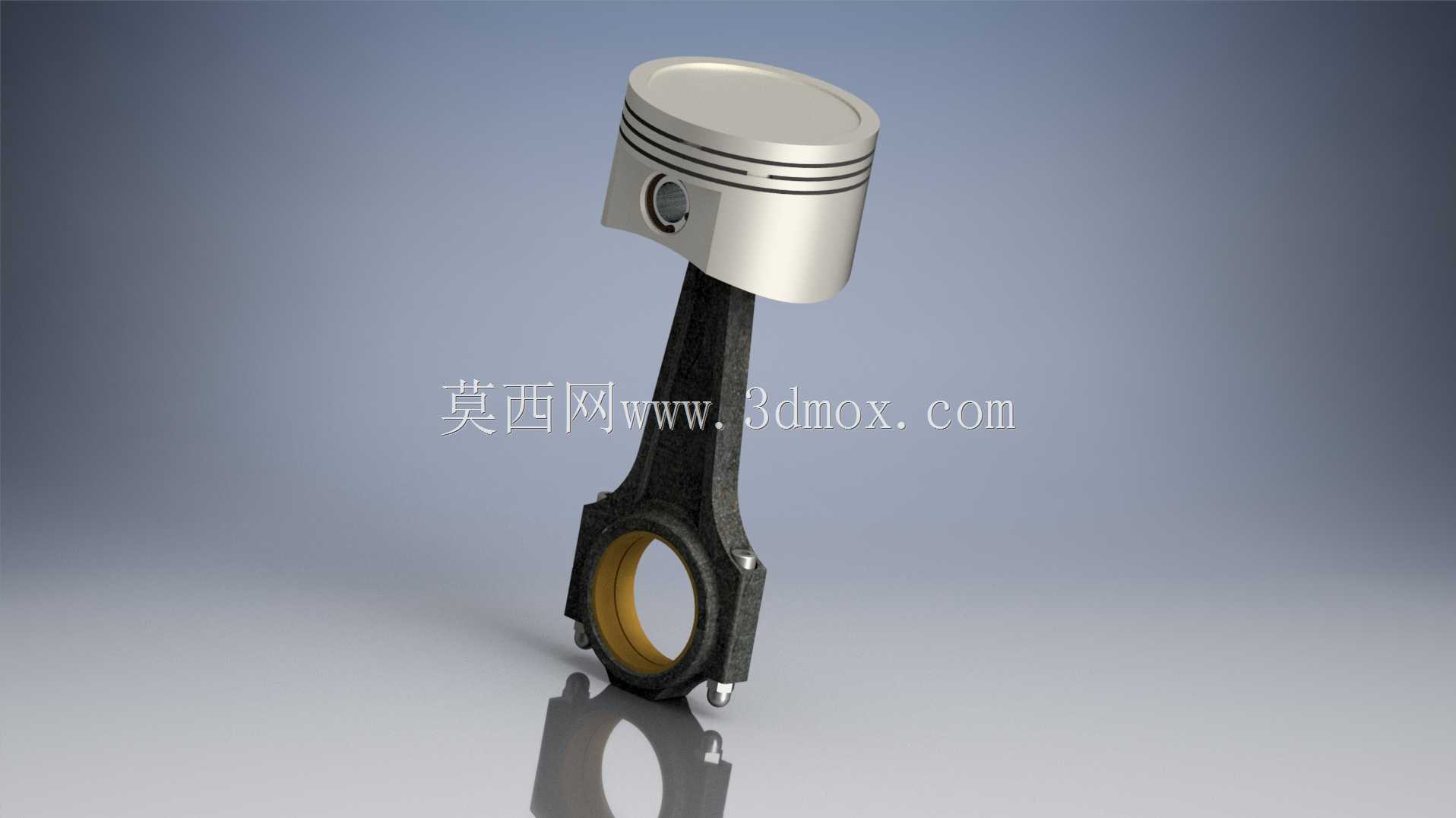

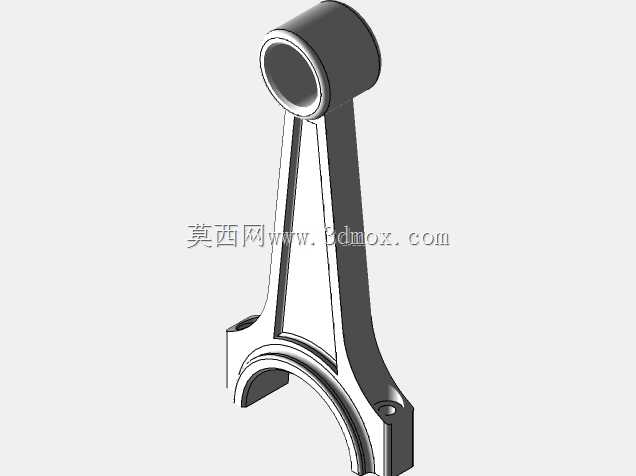

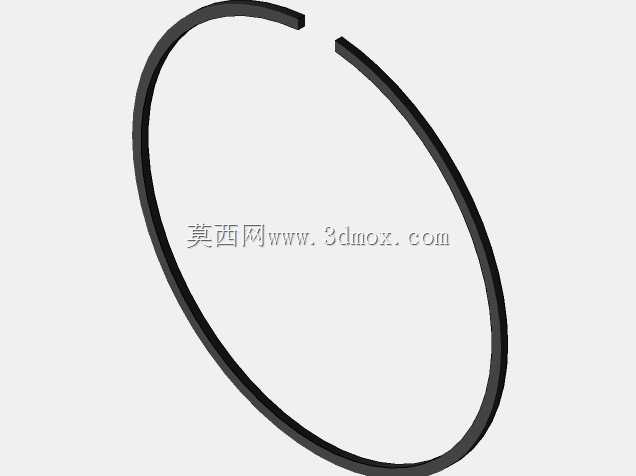

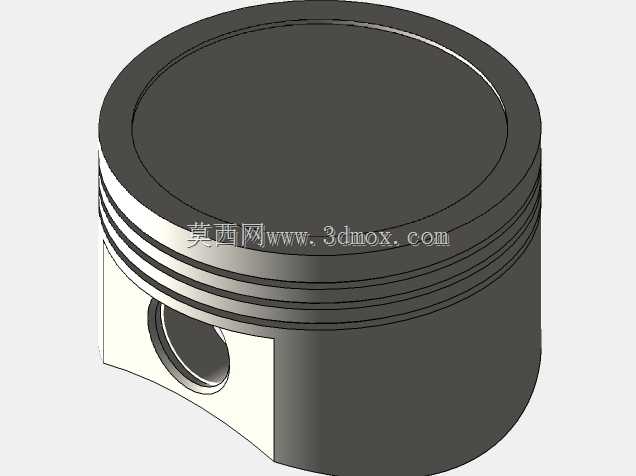

这套活塞连杆组件是内燃机核心动力传递部件,广泛应用于乘用车汽油机、小型柴油机以及通用动力机械的动力舱内,承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键职能,是内燃机完成进气、压缩、做功、排气四冲程循环不可或缺的核心运动构件。在实际工况中,活塞顶部直接接触高温高压燃气,需要承受瞬时最高可达十余兆帕的爆发压力,同时在缸套内做高频往复直线运动,连杆则负责将活塞承受的推力传递给曲轴曲柄销,把往复运动转换为曲轴的旋转输出,整套组件的运行精度直接决定了内燃机的动力输出效率、运转平顺性与整机使用寿命。从设计思路来看,活塞部分采用了典型的轻量化铝合金结构设计,顶部为平整的燃烧室配合面,头部开设三道环槽,分别用于安装气环与油环,气环负责密封燃烧室与曲轴箱的连通间隙,避免燃气下窜导致动力损失,油环则负责刮除缸壁多余润滑油,防止机油进入燃烧室参与燃烧造成积碳与排放超标;活塞销座部位做了加厚加强处理,通过浮动式活塞销与连杆小头连接,销孔内部预留了标准的卡环安装槽位,避免活塞销在高速运动中出现轴向窜动刮伤缸壁。连杆部分采用了锻钢材质的变截面工字形杆身设计,这种结构可以在保证整体结构强度、抗弯曲抗扭转性能的前提下最大限度降低组件自身重量,减小往复运动产生的惯性力,降低发动机高速运转时的振动与噪声;连杆小头内嵌耐磨铜套,与活塞销形成低摩擦转动副,大头部分为分体式设计,通过连杆螺栓与连杆盖紧固,内侧预留了轴瓦安装位,与曲轴曲柄销配合形成转动副,安装时需要严格按照规定扭矩对角紧固螺栓,保证配合间隙符合设计要求。从安装边界来看,活塞外径与对应缸套内径采用高精度间隙配合,配合间隙控制在0.02-0.04mm区间,既保证活塞在热膨胀状态下不会在缸套内卡滞,又能避免间隙过大导致敲缸、窜气问题;连杆大端孔径与对应曲轴曲柄销直径的配合间隙需符合轴瓦装配公差要求,组件整体安装后需要对活塞连杆组进行重量分组,同一台发动机内各组件重量差控制在设计允许范围内,避免运转时出现不平衡量导致发动机抖动。整套组件的外形尺寸完全匹配对应排量内燃机的缸径、行程设计参数,安装时活塞顶部的朝向标记需要与发动机前端保持一致,连杆大端的喷油孔需要朝向发动机受力侧,保证运转过程中压力机油能够顺利喷射到活塞底部,为活塞提供冷却润滑,降低活塞头部的工作温度,避免高温下材料强度下降导致组件失效。
