双链轮配合滚子链条传动组件结构

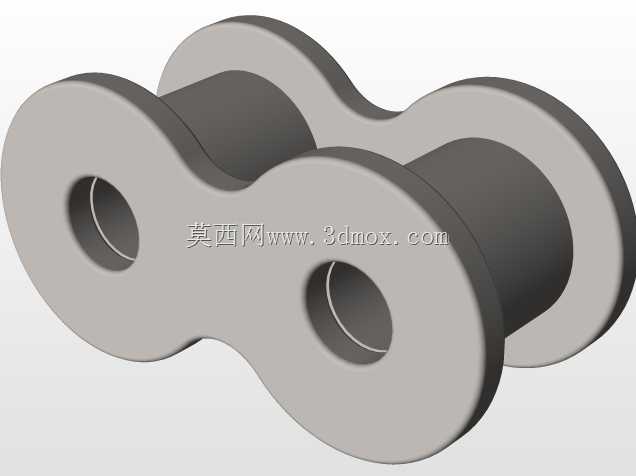

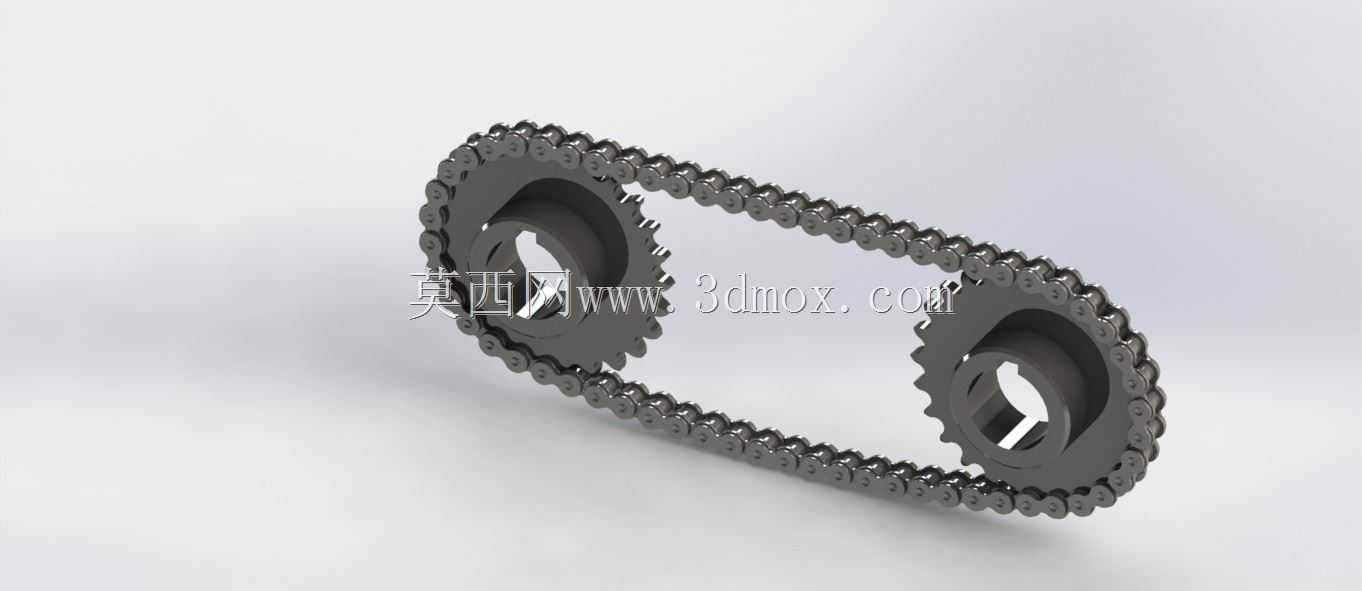

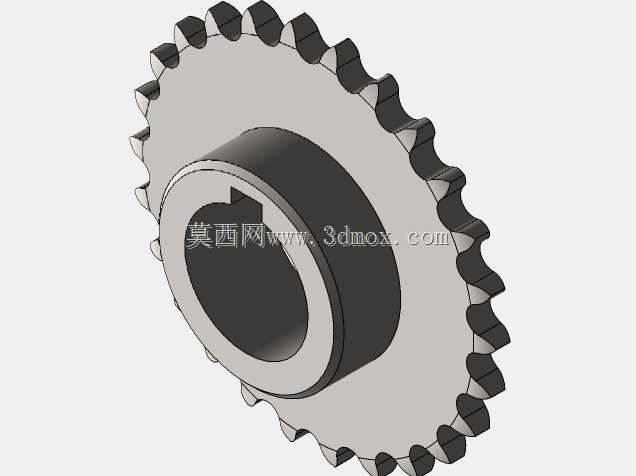

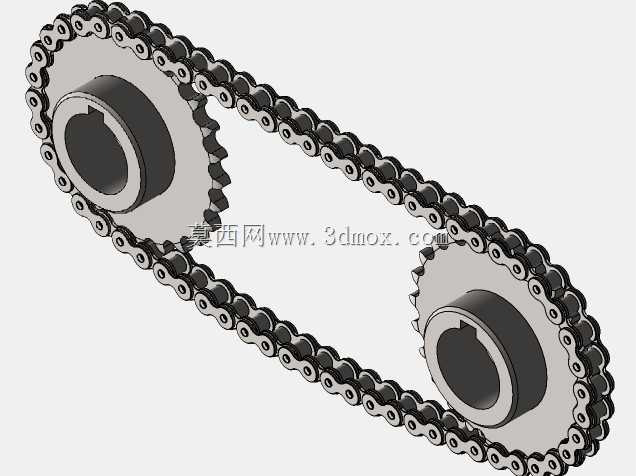

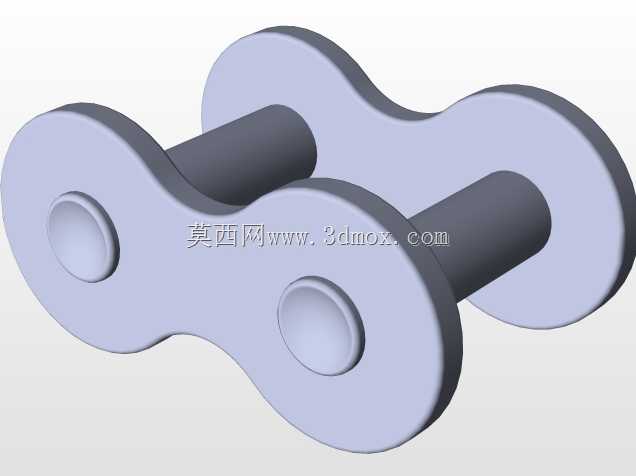

这套链传动组件是机械传动系统中应用极为广泛的动力传递结构，常见于工业输送线、农用作业机械、摩托代步车辆、轻工包装设备、机床进给机构等场景中，主要承担两平行轴之间的动力与运动传递任务，相比带传动拥有更高的传动精度，不会出现打滑丢转的问题，相比齿轮传动则对安装中心距的适配性更强，可适配较大跨度的轴间距布置需求。整套组件由两个不同齿数的链轮与闭合环绕的滚子链条组成，工作时主动链轮通过轮齿与链条链节的啮合带动链条循环运动，链条再带动从动链轮同步转动，以此完成动力的远距离传递，可在多粉尘、高油污、温湿度波动较大的复杂车间工况下保持稳定运行，日常维护仅需定期补充润滑脂即可，整体耐用性较强。设计过程中首先根据传递功率、输入转速、传动比要求确定链轮的齿数、节距与链条规格，两个链轮的齿形均采用标准三圆弧一直线齿廓，保证与链条滚子啮合时接触应力均匀，减少运转过程中的冲击与磨损；链轮中心设计有带键槽的安装孔，可通过平键与传动轴实现周向固定，传递额定扭矩，链轮轮毂部分做了加厚处理，提升与轴的配合长度，避免运转时出现晃动偏摆。链条采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子依次装配而成，滚子可在啮合时自由转动，大幅降低与链轮齿面的摩擦损耗，链板采用等强度异形结构，在保证抗拉强度的前提下尽可能减轻自身重量，降低运转时的惯性冲击。安装时需保证两个链轮的端面处于同一垂直平面内，避免出现偏磨导致链条提前脱链或断裂，同时要预留合适的张紧余量，既不能过紧增大运转阻力加剧磨损，也不能过松出现运转抖动、跳齿的问题，整套结构的中心距可根据实际设备的安装空间灵活调整，适配不同设备的布局需求，可直接用于传动系统的方案验证、装配干涉检查以及工况模拟分析，帮助设计人员快速完成整机传动部分的布局优化。
