压力锁定式方形格栅光栅三维结构

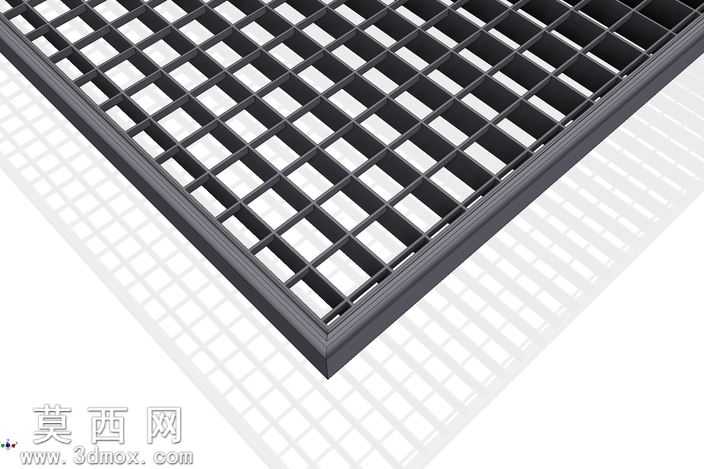

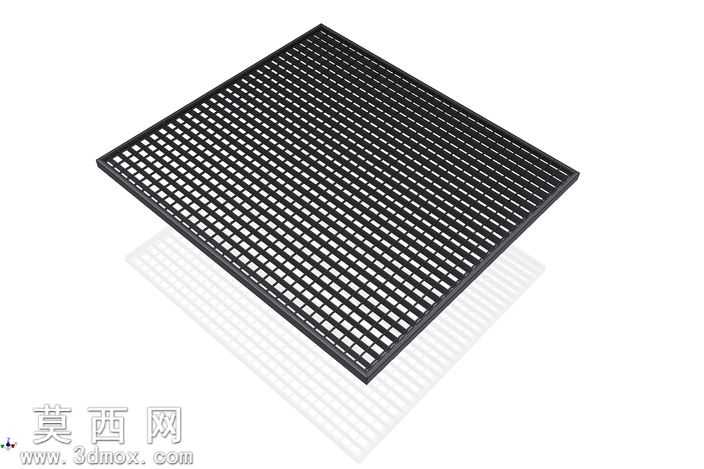

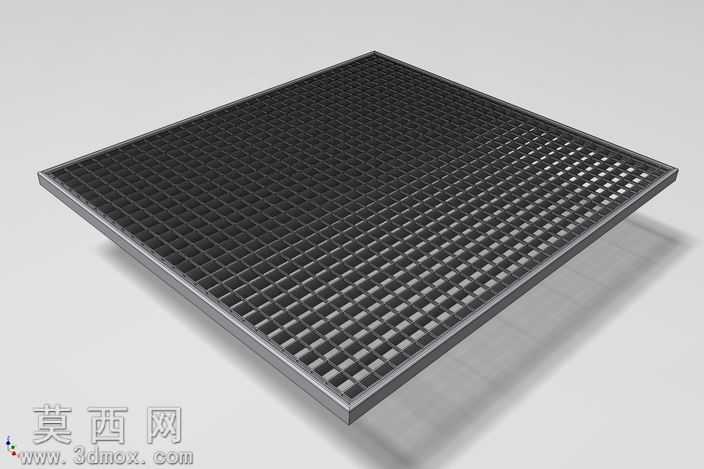

本作品为压力锁定式方形格栅光栅的三维参数化建模成果，建模过程以Autodesk Inventor为核心载体，采用iPart参数化设计逻辑搭建全系列规格的模型库，覆盖30×2毫米轴承适配规格、30×30毫米扁钢间距的标准尺寸，同时预留参数接口可快速生成不同长宽、不同栅格密度的同结构变体，无需重复绘制基础特征。建模阶段首先绘制基准平面上的外框轮廓，以等距阵列命令生成纵横交错的栅格筋条，筋条与外框的衔接处采用圆角过渡处理，避免应力集中的同时还原真实产品的工艺细节；压力锁定结构的建模通过筋条交叉位置的嵌入式卡扣特征实现，每处纵横筋条的交汇点都设置对应的凹凸锁合结构，模拟实际产品无需焊接即可通过压力装配完成固定的结构特性，装配间隙控制在0.1毫米以内，既符合真实生产的公差要求，也保证模型在装配仿真环节可顺利完成干涉检查。材质渲染阶段为模型赋予哑光黑色工程塑料与碳钢两种常用材质效果，哑光材质的粗糙度参数设置为0.8，还原工业格栅防滑耐磨的表面质感，同时添加半透明投影层模拟光栅的透光投影效果，直观展现栅格结构的镂空遮光特性。结构设计上遵循标准承重格栅的力学逻辑，外框厚度大于内部筋条厚度，形成外强内韧的受力结构，栅格的镂空比例经过测算，在保证整体承重强度的前提下最大化通风、透光、透水的通过效率，可适配设备通风口、平台踏步、光栅遮光等多场景的使用需求。模型的所有特征均保留完整的参数化建模历史，使用者可直接修改参数调整整体尺寸、筋条宽度、栅格间距，快速适配不同的设计场景，无需从零开始搭建结构，大幅提升同类型产品的设计效率。
