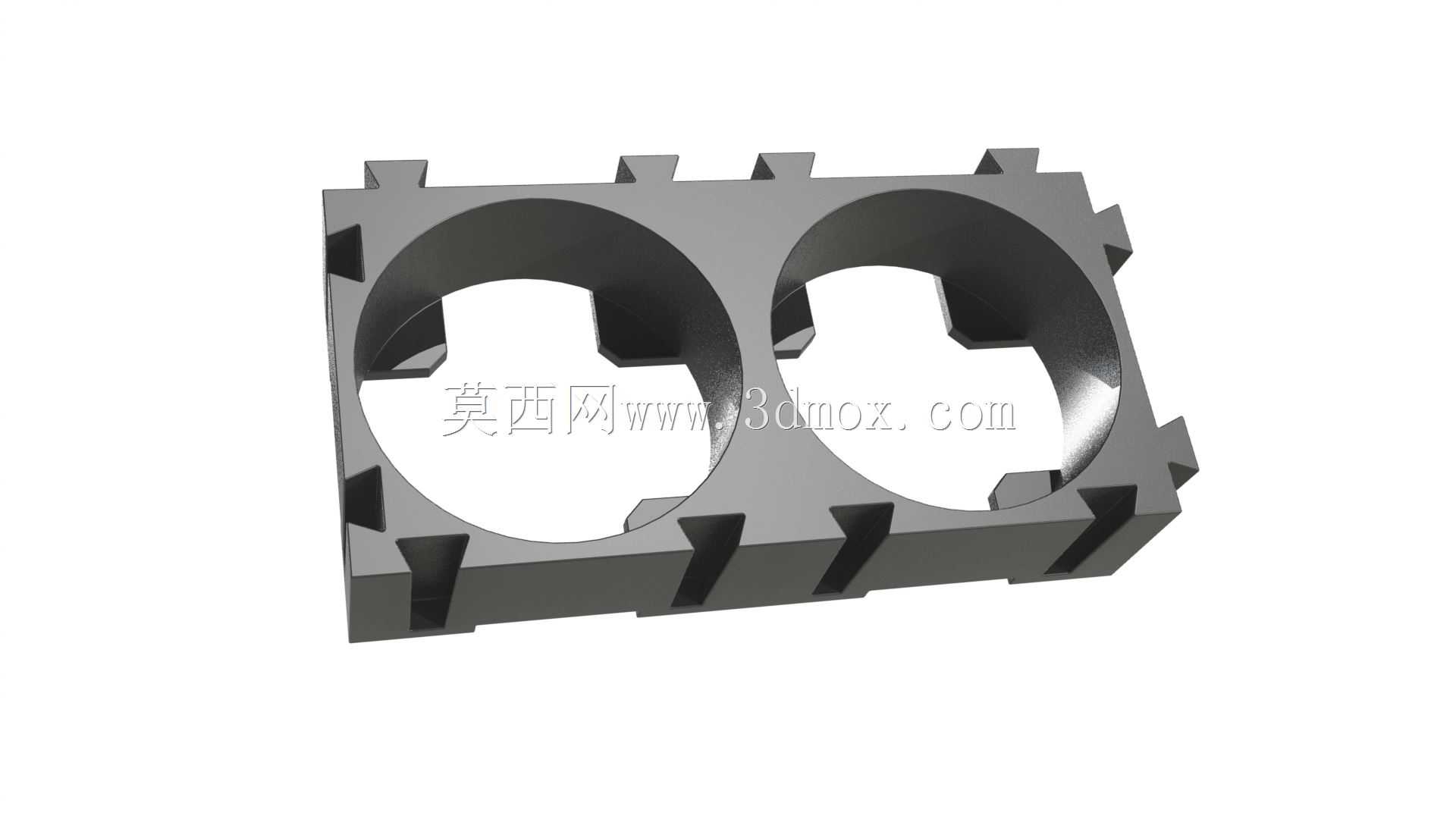

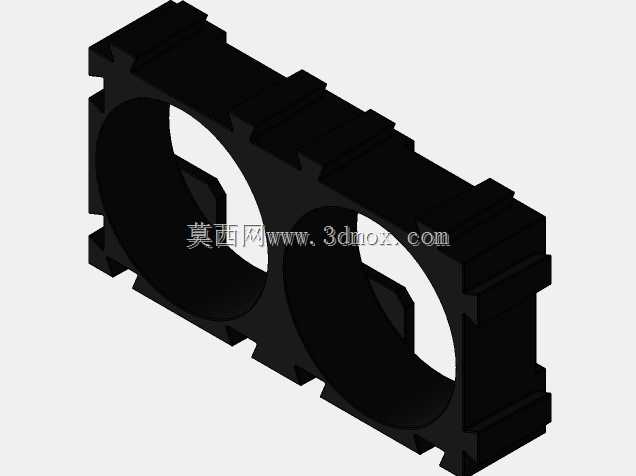

双位18650锂电池固定塑料支架结构

这款双位18650锂电池固定支架，是消费电子、小型储能设备、便携动力装置电池组组装环节的核心配套结构件，主要应用于手持电动工具、便携照明设备、小型移动电源、DIY储能模组等需要规整排布18650圆柱锂电池的场景，承担电芯限位、绝缘隔离、组架定型的核心作用，能够避免电芯在设备使用过程中出现移位、晃动、外皮磨损短路的问题，提升电池组整体的结构稳定性与使用安全性。从功能特性来看，支架采用双仓并排的结构设计，每个仓位都适配标准18650圆柱电芯的外径尺寸，仓壁内侧设置有均匀分布的凸筋结构，既能够保证电芯装入后有适度的卡紧力，避免电芯松脱，又能预留出微小的间隙，为电芯充放电过程中的轻微膨胀留出冗余空间，同时也能辅助电芯散热。支架的外侧边缘设计有可拼接的卡槽与卡凸结构，多组支架可以通过侧边的卡接结构横向、纵向拼接扩展，能够根据电池组的串并联需求，灵活组合成不同电芯数量的电池组架，适配不同容量、不同电压的电池组搭建需求，无需额外定制不同规格的支架，大幅提升了电池组组装的通用性与灵活性。从设计思路来看，这款支架完全围绕圆柱锂电池组的组装痛点开发，摒弃了传统电池组固定用胶带缠绕、胶水粘接的低效方式，采用模块化卡接的设计逻辑，所有边角都做了圆弧过渡处理，没有尖锐毛刺，既能够避免组装过程中划伤操作人员、刮破电芯外皮，也能减少应力集中，提升支架本身的结构抗冲击能力。仓位的开孔采用贯通式设计，不会遮挡电芯的端面，方便后续电池组焊接镍片、连接保护板的工序操作，也能让电芯两端的热量更好地流通散发。在尺寸与安装边界上，支架整体厚度适配单颗18650电芯的直径，双仓并排的整体宽度刚好容纳两颗电芯紧密排布，不会额外占用过多的电池仓内部空间，外侧的拼接卡槽凸起高度控制在极小范围内，拼接后整体组架的尺寸冗余量控制在1毫米以内，能够最大化利用设备内部的电池仓空间，适配绝大多数内置18650电池组的设备安装尺寸要求。支架的安装固定可以通过侧边的卡槽与设备内部的定位筋配合，也可以通过点胶、螺丝固定的方式完成安装，适配不同设备的固定需求，不需要额外设计复杂的安装结构，能够有效降低电池组的整体组装成本，提升批量组装的生产效率。
