多工位级进冲压模具结构设计

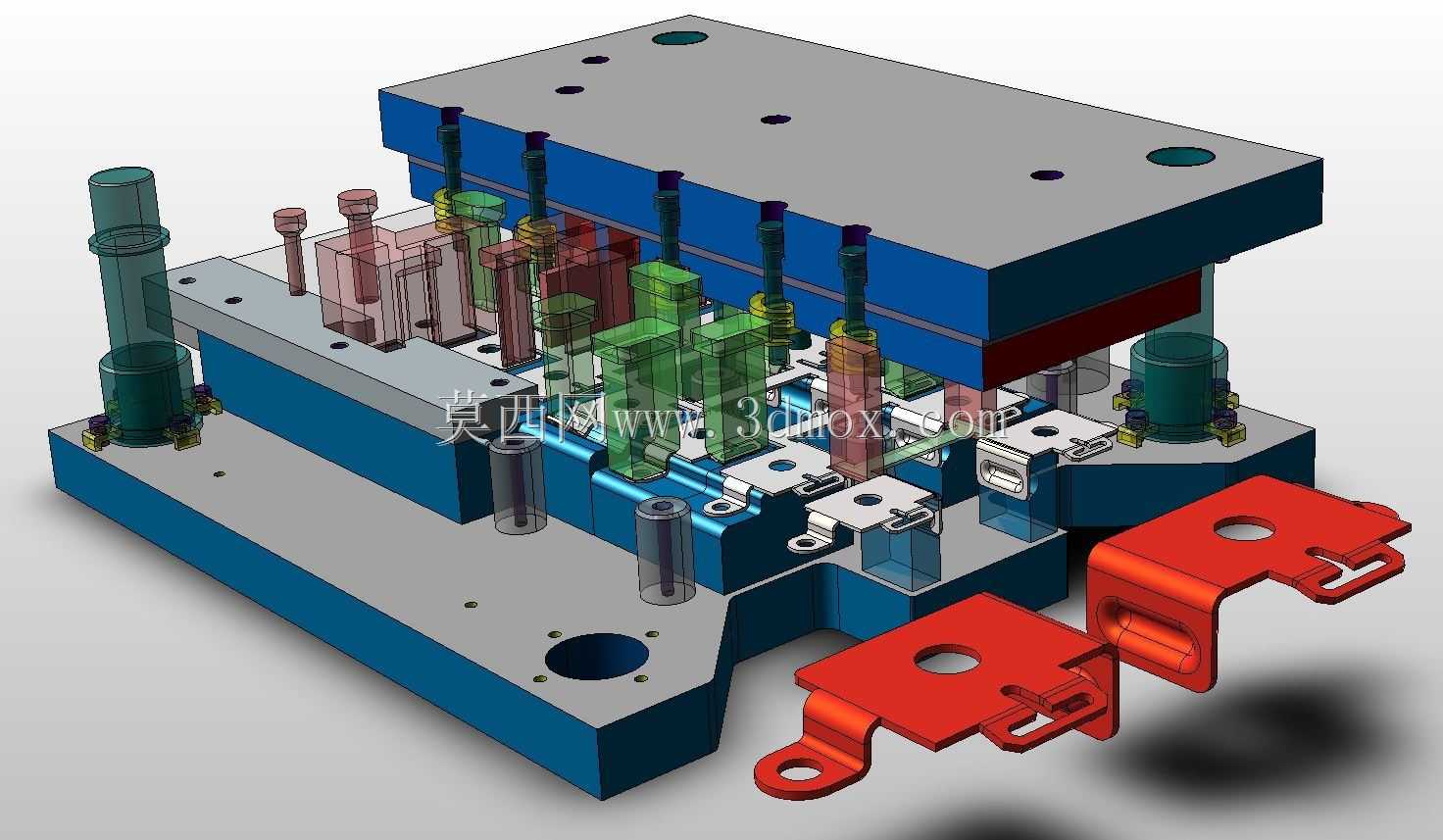

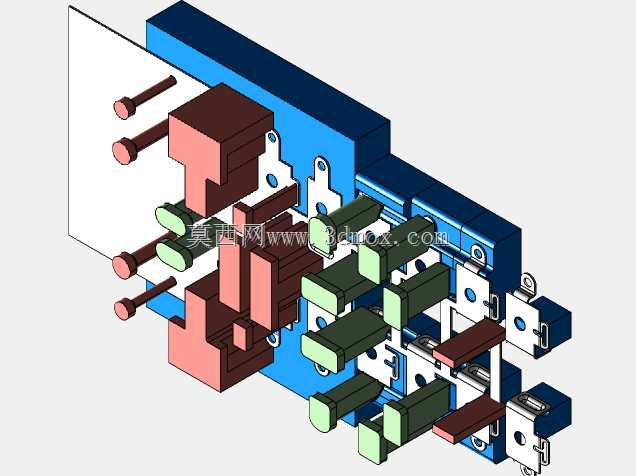

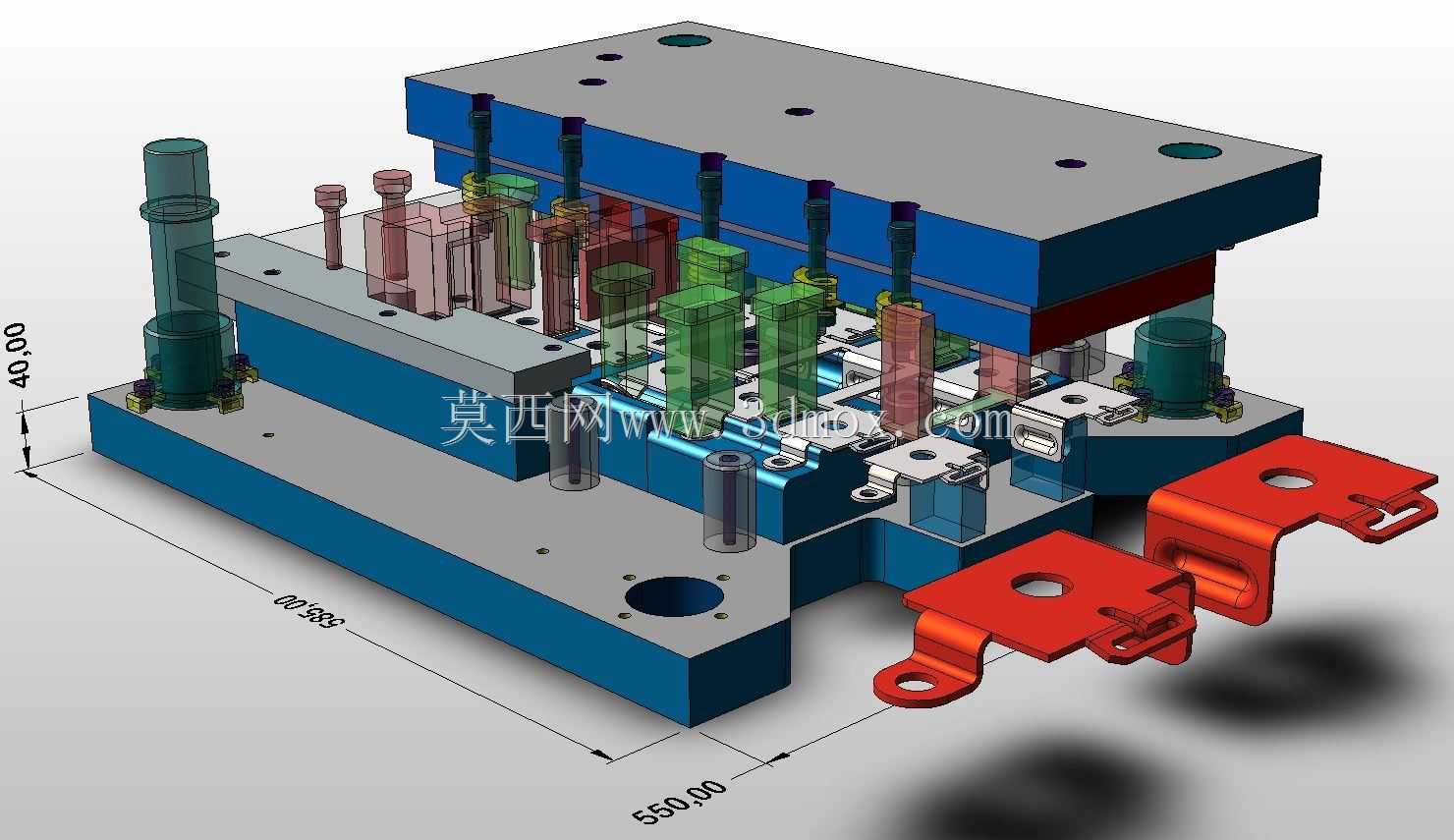

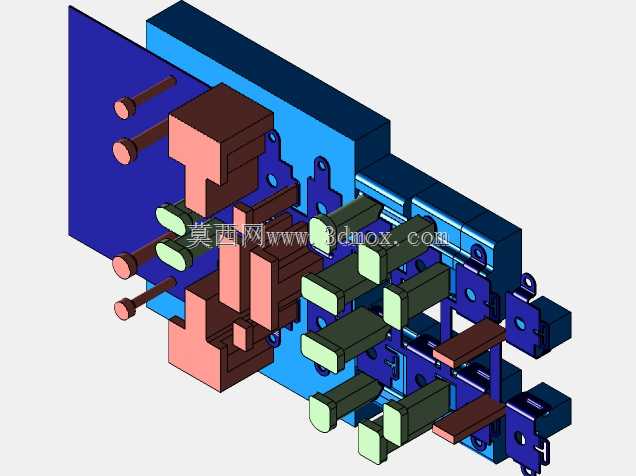

这套多工位级进冲压模具，主要应用于五金零部件的大批量连续冲压生产场景，适配家电、汽车配件、通用五金领域的小型金属结构件加工，能够在单台压力机的单次行程内，通过多工位同步作业完成冲裁、弯曲、成型、切边等多道冲压工序，相比单工序模能大幅提升生产效率，降低工件多次定位带来的尺寸误差，适配0.5-3mm厚度的冷轧钢板、镀锌板、不锈钢带等常见冲压带料的自动化送料生产。模具整体采用上下模座分体式结构，上模座通过模柄与压力机滑块连接，下模座通过压板固定在压力机工作台面，整体安装边界长度约395mm、宽度约300mm，适配公称压力80-160吨的开式可倾压力机安装使用，模座采用45号钢调质处理，保证长期冲压作业下的结构刚性，减少合模精度偏移。模具内部按工序排布设置多组独立工位，从带料送入端开始依次设置导正销定位工位、预冲孔工位、切边工位、多次弯曲成型工位、最终落料工位，各工位之间通过步距定位机构精准控制送料距离，保证每一次冲压行程中各工序的位置精度；内部设置独立的卸料板结构，通过矩形弹簧提供卸料力，冲压完成后及时将带料从凸模上脱离，避免带料粘连凸模影响送料顺畅性。导向系统采用独立导柱导套结构配合模座内置导柱，合模过程中先通过导柱导套完成上下模的精准对位，保证凸凹模的配合间隙均匀，避免啃模损伤，延长模具核心部件的使用寿命；模具两侧设置误送料检测机构，当带料送料步距出现偏差时会触发压力机急停，避免错误冲压导致模具损坏。成型后的冲压件为带安装孔的弯折五金支架，成型后尺寸一致性好，折弯角度公差可控制在±0.5°以内，孔位位置公差可达±0.02mm，能够满足精密五金配件的装配要求，适配自动化连续冲压生产线的长期稳定作业需求，减少人工上下料的操作环节，降低生产过程中的安全风险。
