高精度深沟球滚珠轴承结构设计

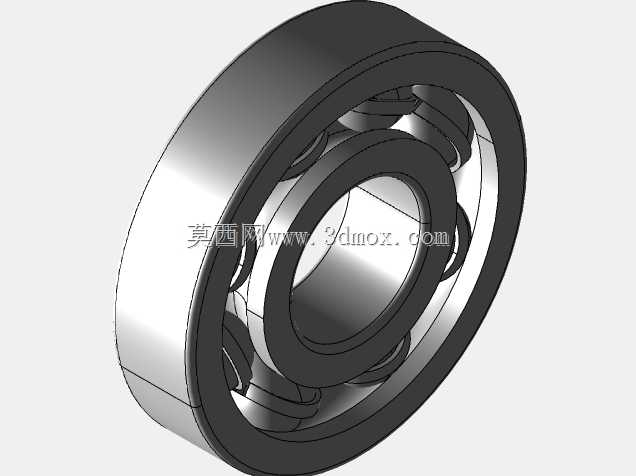

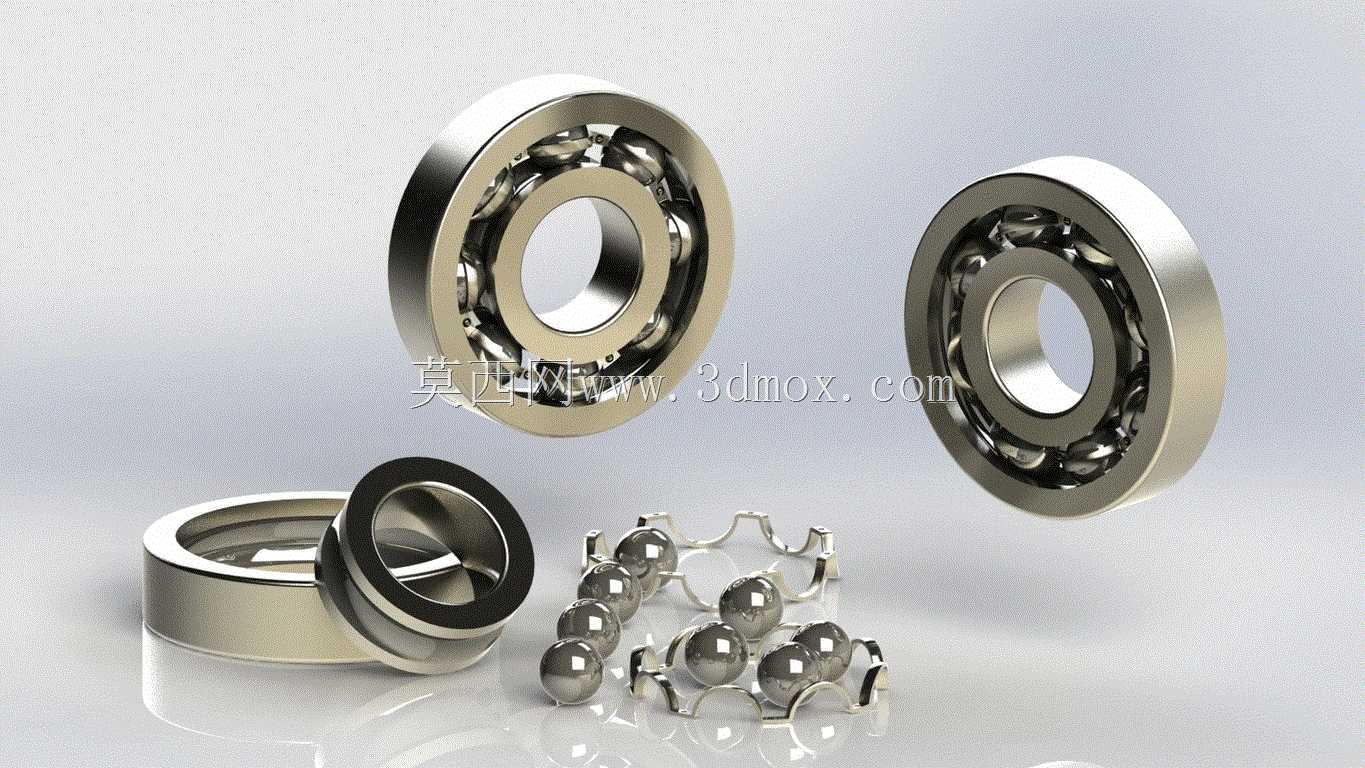

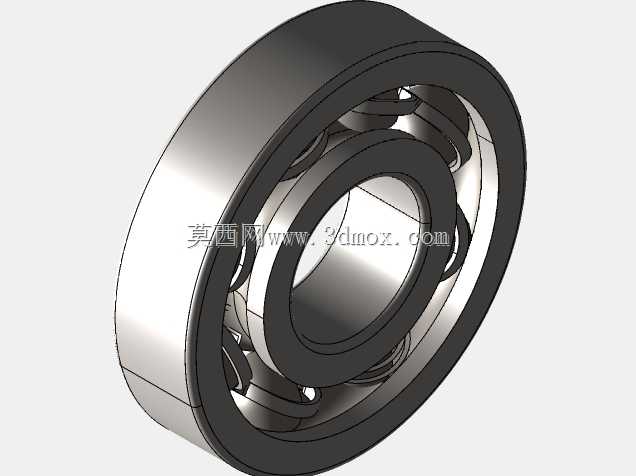

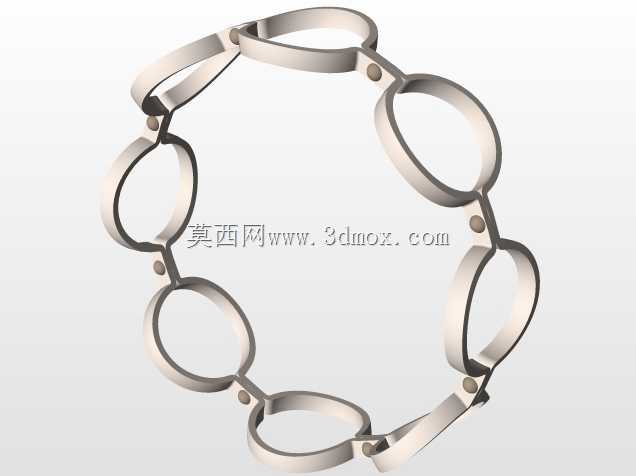

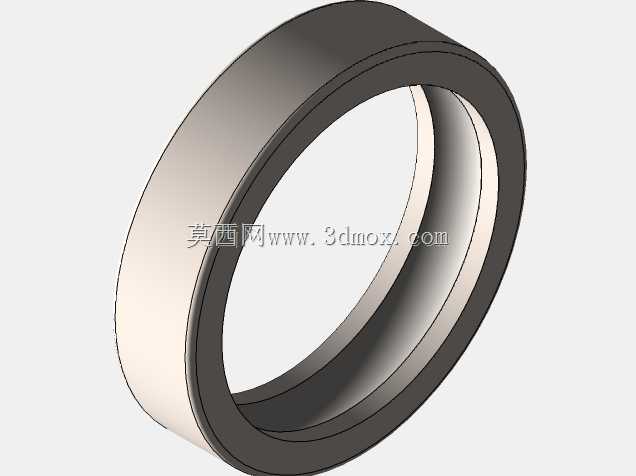

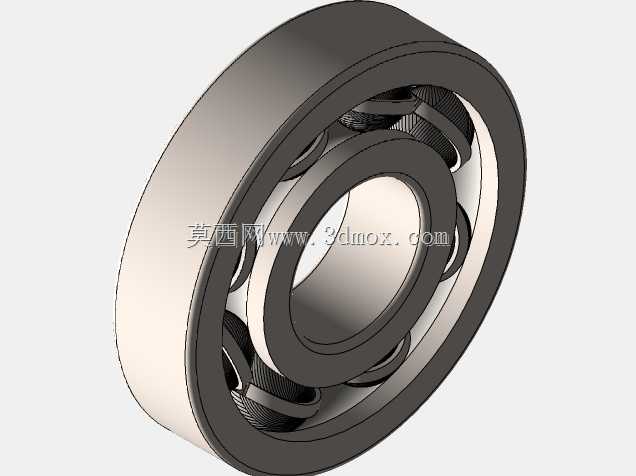

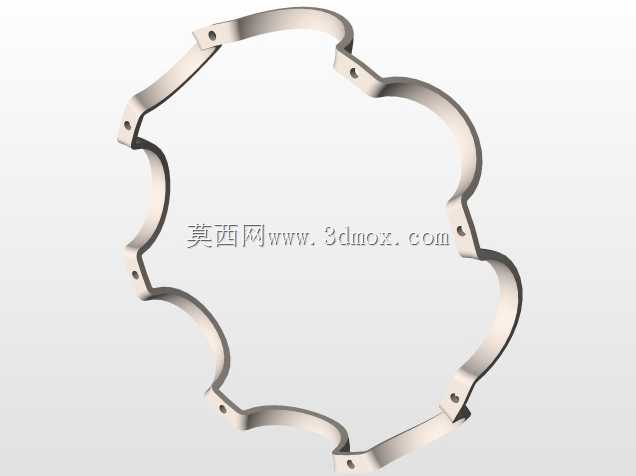

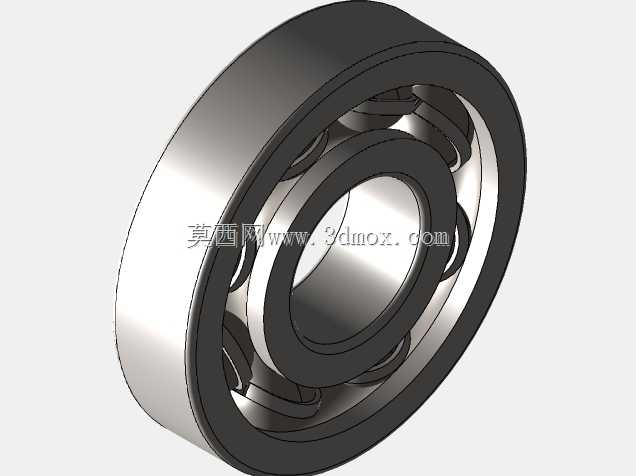

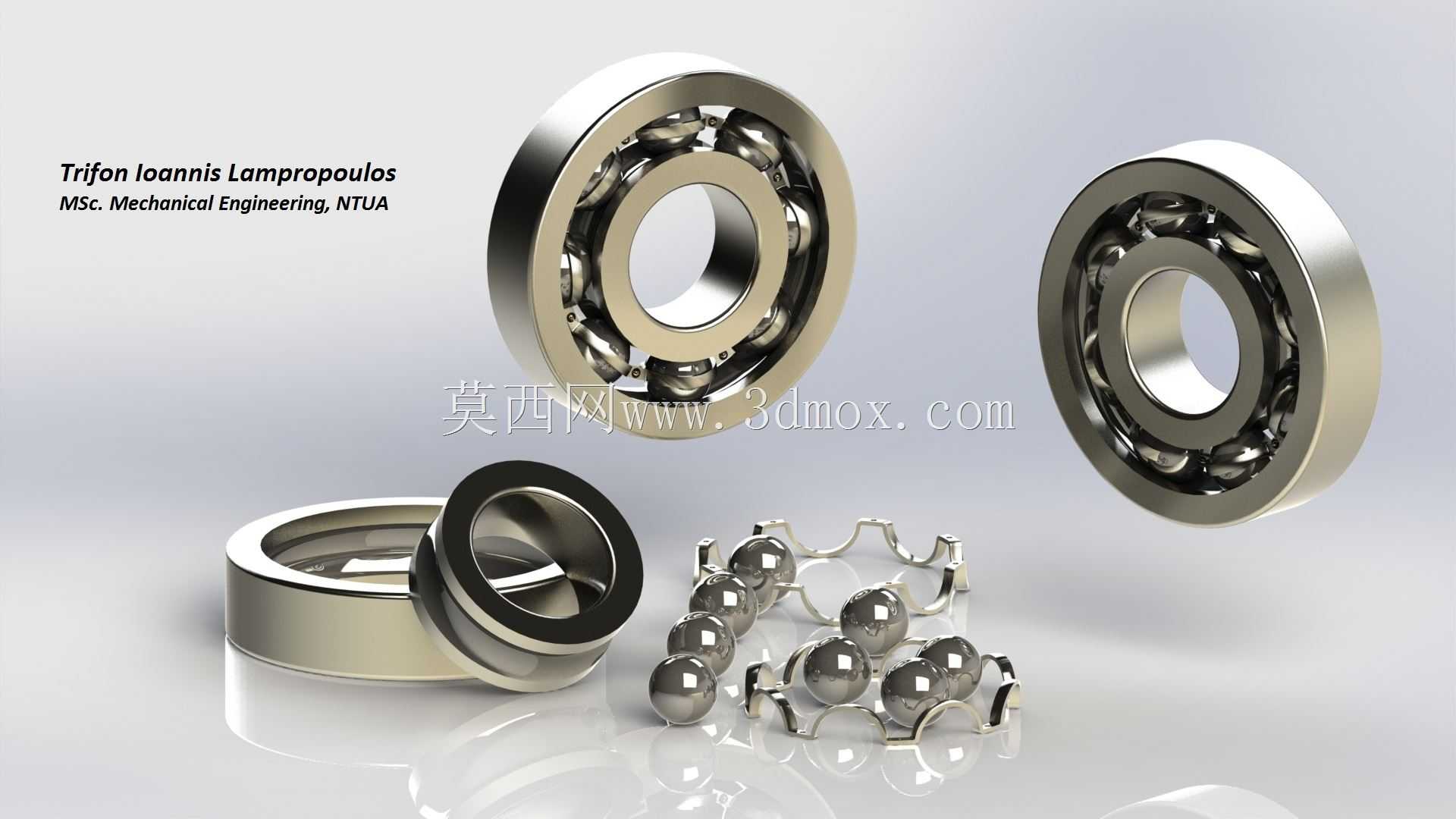

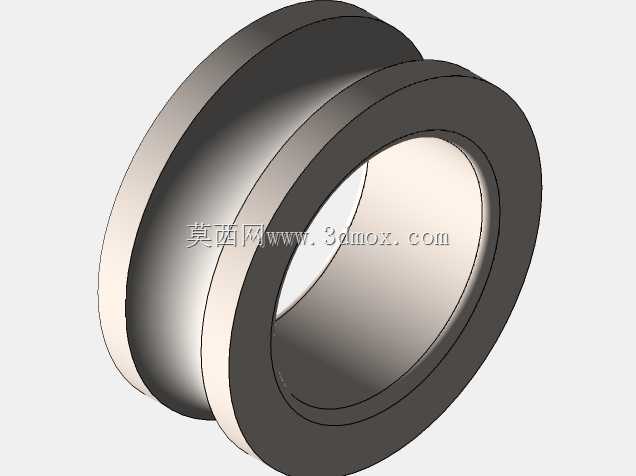

这款滚珠轴承是机械传动系统中核心的支撑类零部件，广泛应用于汽车变速箱、工业电机转子、动力输出轴、齿轮传动组等需要低摩擦回转支撑的场景中，能够在高速回转工况下承受径向载荷与少量轴向载荷，保障传动部件的回转精度与运行稳定性。在实际设备运行过程中，轴承的外圈通常与设备基座、轴承座等固定部件配合保持静止，作为定子侧的支撑基准，内圈则与转动的传动轴、转子轴颈紧密配合随轴同步回转，作为转子侧的传动载体，通过内部均匀排布的钢珠将滑动摩擦转化为滚动摩擦，大幅降低传动过程中的动力损耗，同时约束轴类零件的轴向与径向窜动，避免传动部件出现偏心、晃动等问题，保障整套传动系统的运行精度。从设计思路来看，这款轴承采用经典的深沟球结构设计，内外圈均加工有与钢珠曲率匹配的弧形滚道，保障钢珠在滚道内顺畅滚动的同时，均匀承载来自轴端的各类载荷；配套的保持架采用分体冲压结构，能够将每一颗钢珠均匀分隔在滚道的对应位置，避免钢珠之间出现直接接触摩擦，同时预留充足的润滑脂存储空间，保障轴承长期运行过程中的润滑效果，降低运行磨损、延长使用寿命。从安装边界尺寸来看，这款轴承的外径为130mm，内径为50mm，整体宽度为31mm，内部配套的钢珠直径为24mm，安装时需要匹配对应轴径的传动轴与适配孔径的轴承座，装配过程中需保障配合面的加工精度符合公差要求，避免过盈量过大导致轴承内圈涨裂、或是间隙过大导致运行过程中出现跑圈问题。在汽车变速箱场景中，这类轴承能够为各档位齿轮轴提供稳定支撑，承受齿轮啮合过程中产生的径向冲击载荷，保障档位切换顺畅、动力传递平稳；在工业电机场景中，这类轴承能够支撑电机转子高速回转，降低转子转动过程中的摩擦阻力，减少电机运行的能耗与噪音，保障电机长期稳定运行。
