双万向轴传动接头机械结构设计

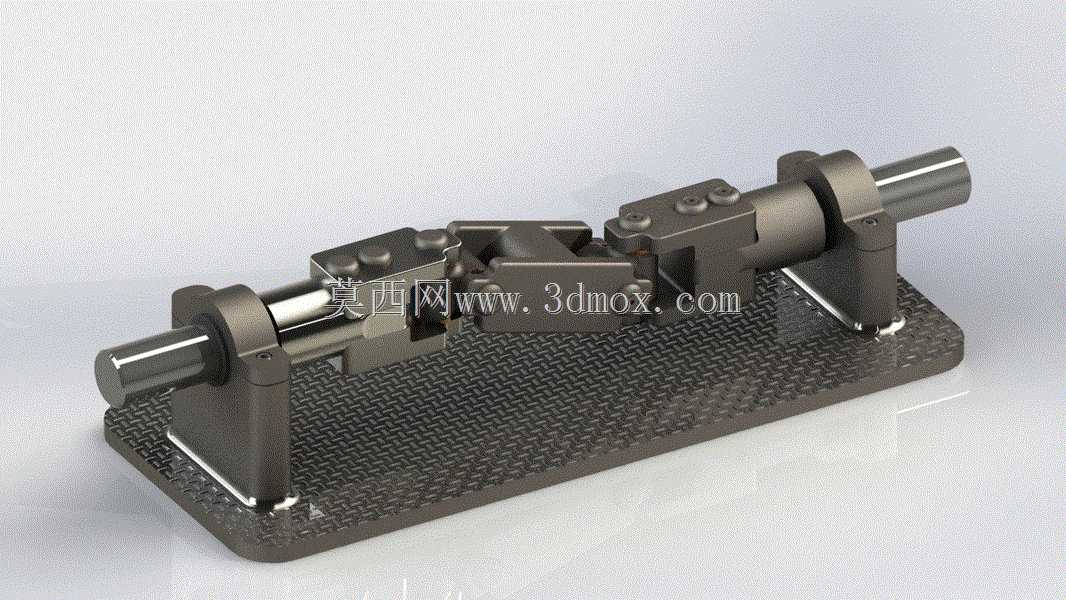

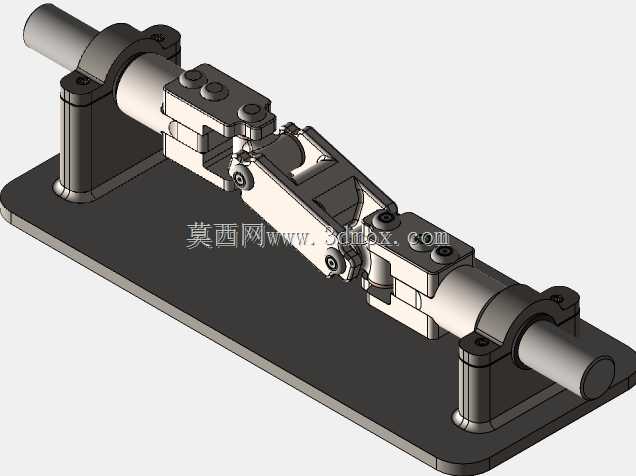

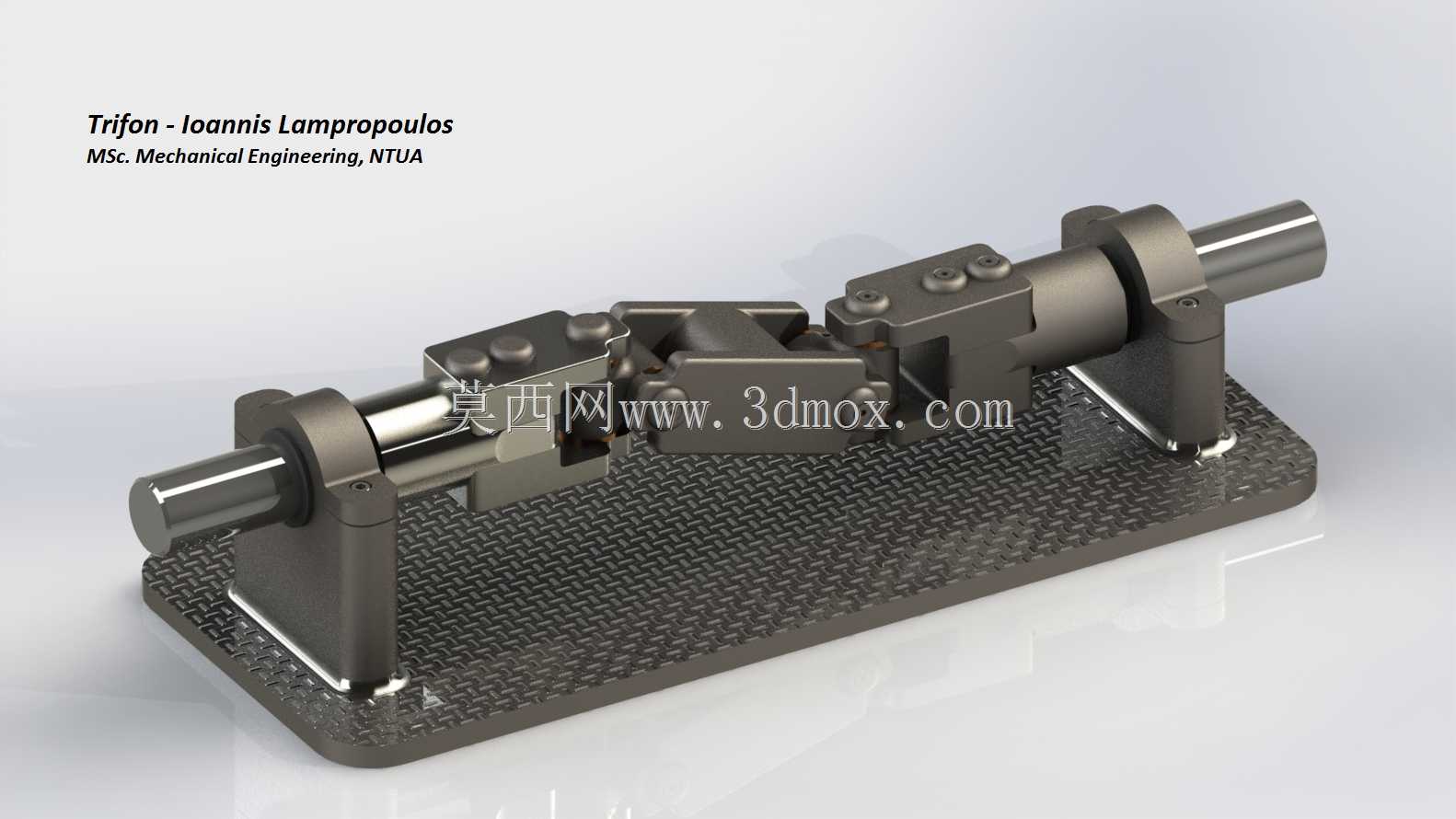

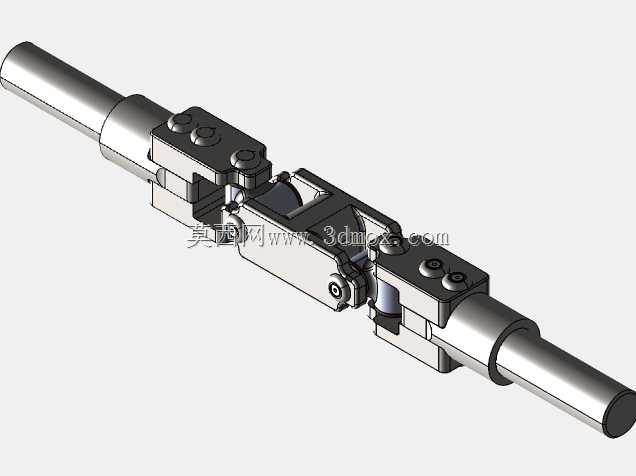

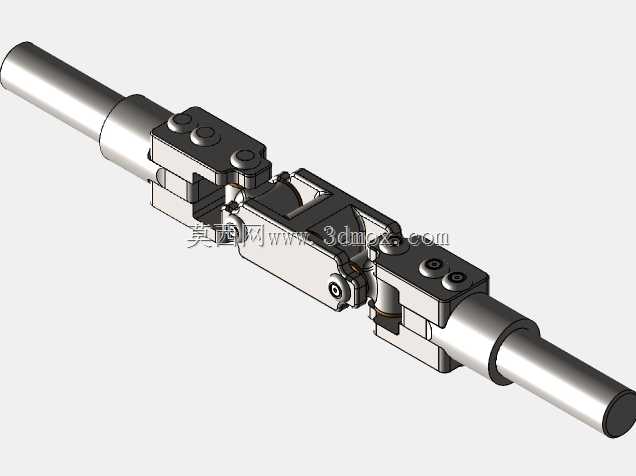

双万向轴接头是机械传动系统中用于实现非共线轴间动力传递的核心连接部件，广泛应用于需要补偿轴系安装偏差、适应工作过程中轴间角度动态变化的工业场景，在轻工输送设备、小型机床进给机构、自动化生产线传动单元、精密测试设备动力传输环节中都能见到这类结构的应用。和单万向节结构相比，双万向轴接头通过中间连接段的结构设计，能够实现输入轴与输出轴的瞬时角速度同步，避免单万向节传动过程中存在的转速波动问题，大幅降低传动过程中的附加动载荷，提升整套传动系统的运行平稳性，减少传动过程中的振动与噪音。该结构整体采用钢制构件加工装配，主体由两端轴固定支座、两组十字万向铰接结构、中间传动连接块、带防滑纹理的安装底板共同组成，两端伸出的光轴段可直接与动力输入端、负载输出端进行轴孔配合连接，支座部分通过紧固件固定在底板上，保证整体结构的安装刚性。在设计思路上，该结构优先考虑了传动过程中的同轴度补偿能力，两组万向铰接副的转动自由度相互配合，既可以补偿两轴间的径向偏移、角度偏斜，也能适应一定范围内的轴向窜动，避免轴系因安装误差或工作变形产生额外的内应力，延长传动部件的使用寿命。安装边界方面，整体结构以底板为安装基准，底板上预留的安装孔位可直接与设备安装台面进行螺栓固定，两端伸出轴的中心高保持一致，确保输入输出轴的平行度符合传动要求，铰接部位预留了充足的转动间隙，避免运动过程中出现结构干涉，铰接副的配合面经过精度适配，既保证转动灵活性，又控制了传动间隙在合理范围内，保障动力传递的精度。在实际使用场景中，这类双万向轴接头尤其适合两传动轴平行但存在安装位置偏差、或是工作过程中轴系相对位置会发生小幅变动的传动场合，能够在不额外增加复杂调整机构的前提下，稳定完成旋转动力的传递，结构简单可靠，维护成本低，不需要复杂的润滑维护结构即可长时间稳定运行，是中小载荷传动场景下性价比极高的轴间连接解决方案。
