单缸发动机核心传动组件剖切展示结构

该结构为单缸内燃机的核心动力转换单元，广泛应用于通用小型动力设备、小型摩托车、园林机械、农用作业机具等场景，是将燃料燃烧产生的热能转化为旋转机械能的核心执行载体，承担着动力生成、运动转换、扭矩输出的关键作用，直接决定了动力设备的输出功率、运行平顺性与使用寿命。

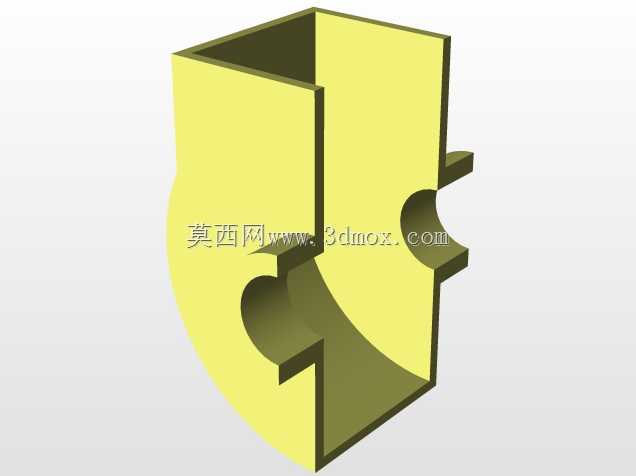

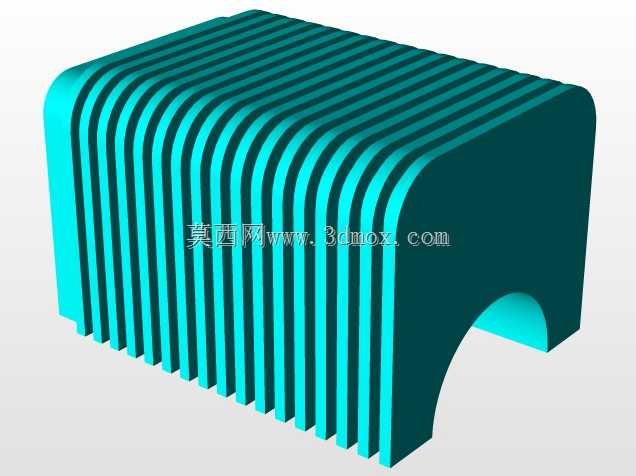

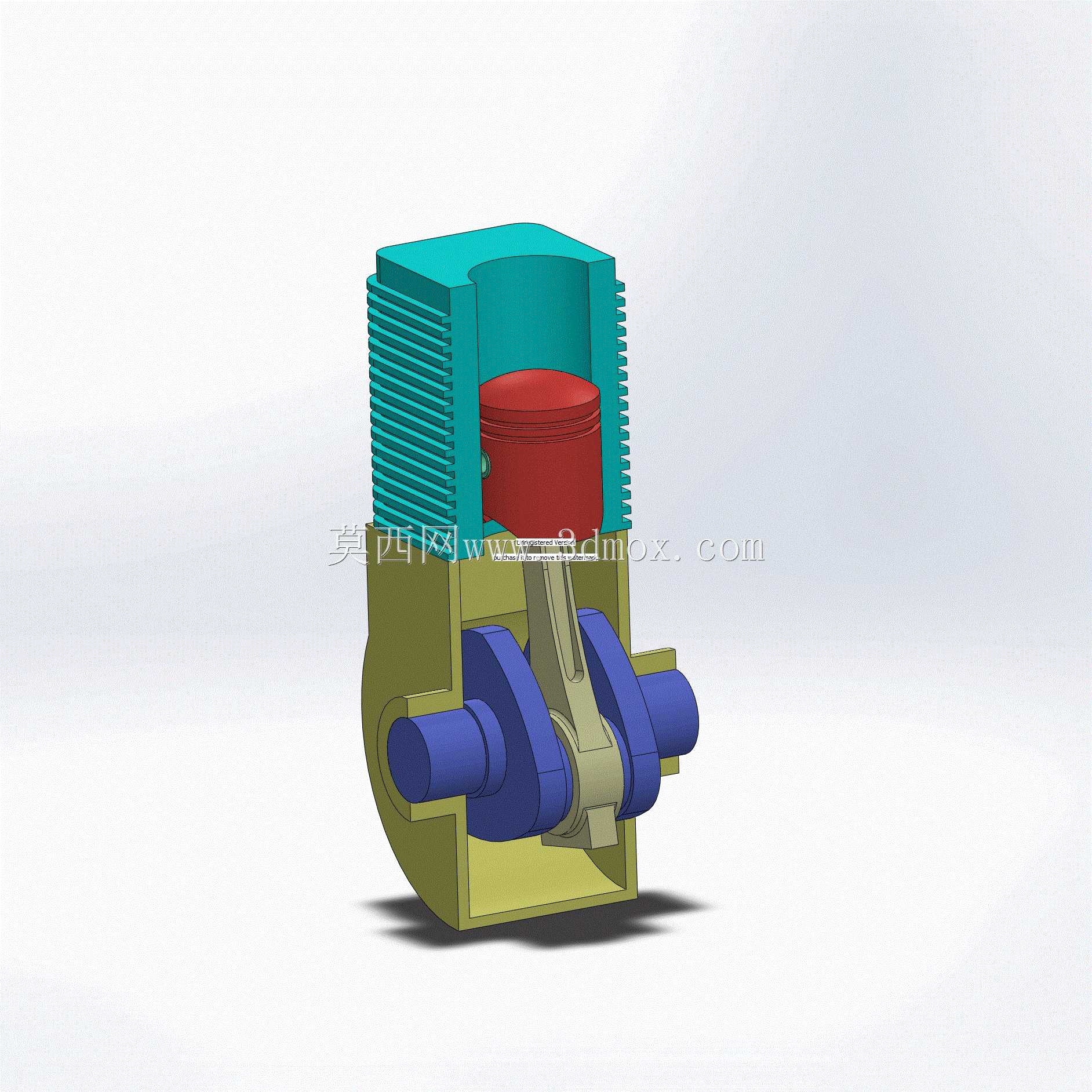

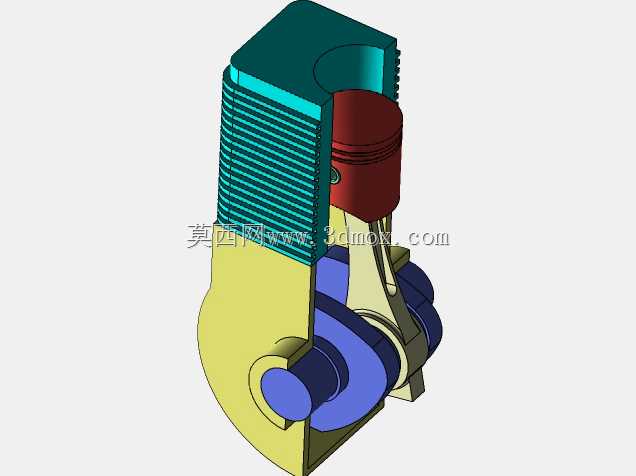

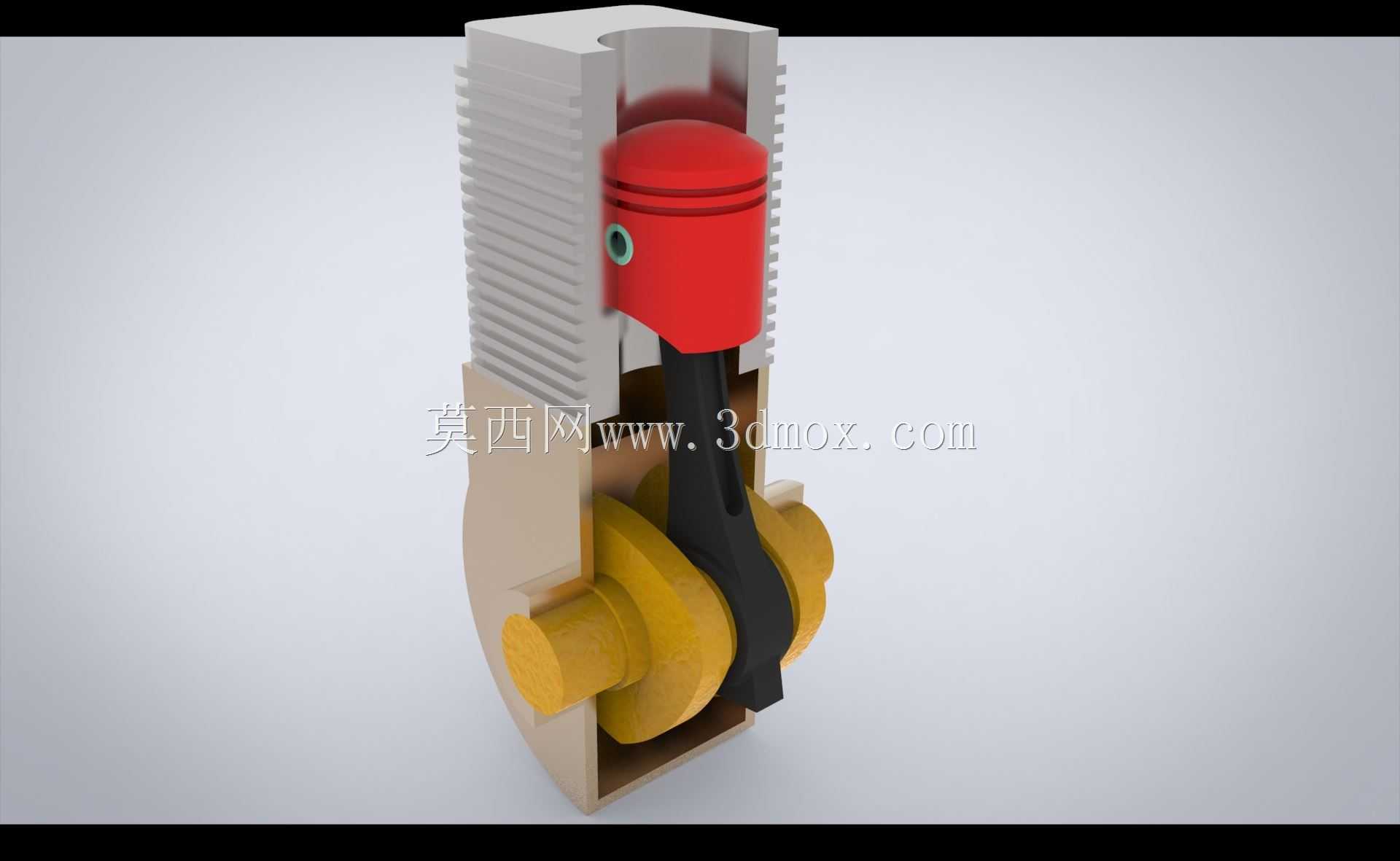

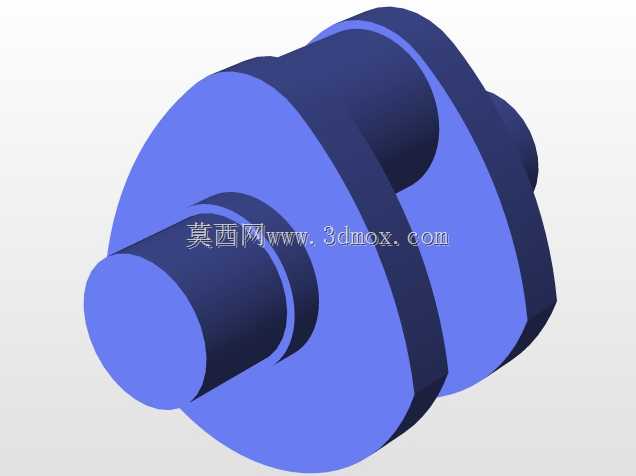

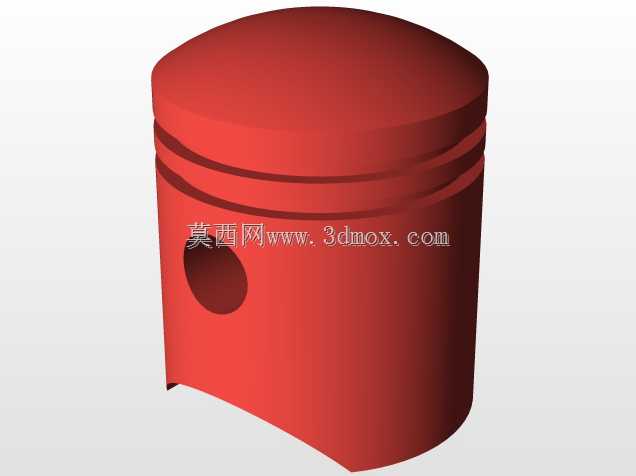

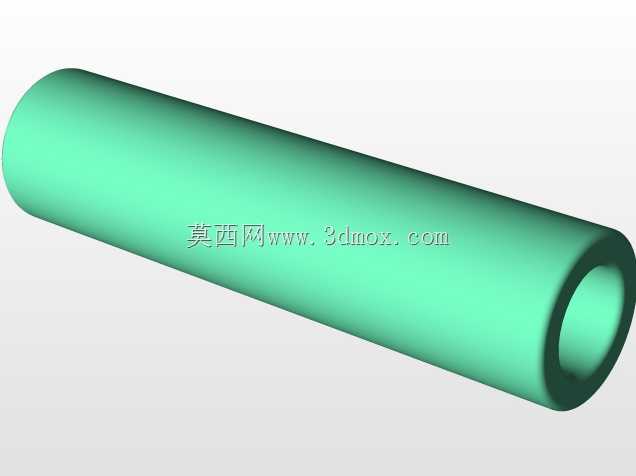

从功能特性来看，该结构完整呈现了内燃机动力转换的全流程逻辑：顶部带散热鳍片的气缸套为活塞提供往复运动的密封导向腔室，红色活塞组件通过活塞环与气缸内壁形成密封配合，承接燃烧室内燃气爆炸产生的向下推力；灰绿色连杆作为运动转换的中间连接件，上端通过活塞销与活塞铰接，下端通过轴瓦与蓝色曲轴的曲柄销铰接，将活塞的高速直线往复运动转化为曲轴的连续旋转运动；两侧带支撑轴颈的曲轴被曲轴箱的轴承座约束定位，可将活塞传递的推力转化为旋转扭矩向外输出，为后续传动系统提供动力源；下部橄榄绿色的曲轴箱作为整体承载基座，既为曲轴、连杆提供封闭的装配容纳空间，也集成了润滑油道的布置基础，同时承担着连接气缸体、固定整机安装位的作用。

在设计思路上，该剖切展示结构优先考虑了运动机构的干涉校验与装配合理性：气缸的内壁直径与活塞外径采用间隙配合设计，预留了热膨胀余量与活塞环的安装空间，外壁的密集散热鳍片通过增大与空气的接触面积，强化风冷散热效果，避免连续工作时缸体温度过高引发的形变失效；连杆采用“小头铰接活塞、大头包覆曲柄销”的结构设计，杆身做了等强度优化，在保证抗冲击、抗疲劳强度的前提下尽可能降低往复运动质量，减少高速运转时的惯性载荷；曲轴采用整体式曲柄结构，两侧主轴颈与曲轴箱轴承位的同轴度做了严格公差约束，曲柄销与主轴颈的偏心距直接决定了活塞的行程长度，匹配对应排量的动力输出需求；曲轴箱采用分体式装配结构设计，预留了曲轴安装的操作空间，箱体壁厚根据承载应力做了差异化分布，轴承安装位做了局部加厚强化，避免长期受交变载荷出现开裂变形。

从安装边界与尺寸适配来看，该结构的整体安装基准为曲轴箱底部的安装平面，两侧曲轴输出轴的同轴度为整机装配的核心基准，气缸中心轴线与曲轴主轴颈轴线保持垂直相交，保证活塞往复运动无偏磨；气缸顶部的安装端面可匹配气缸盖、气门组件的装配需求，曲轴两端的输出轴颈可直接连接飞轮、离合器或动力输出轮，整体结构紧凑，无需额外改动即可适配多数小型单缸动力设备的安装位尺寸，各运动部件的运动行程均做了极限位置校验，活塞运行至上止点、下止点时均不会与气缸盖、曲轴箱发生碰撞，连杆摆动至最大角度时也不会与曲轴箱内壁产生运动干涉，可直接用于教学演示、结构原理验证或小型动力设备的前期设计参考。
