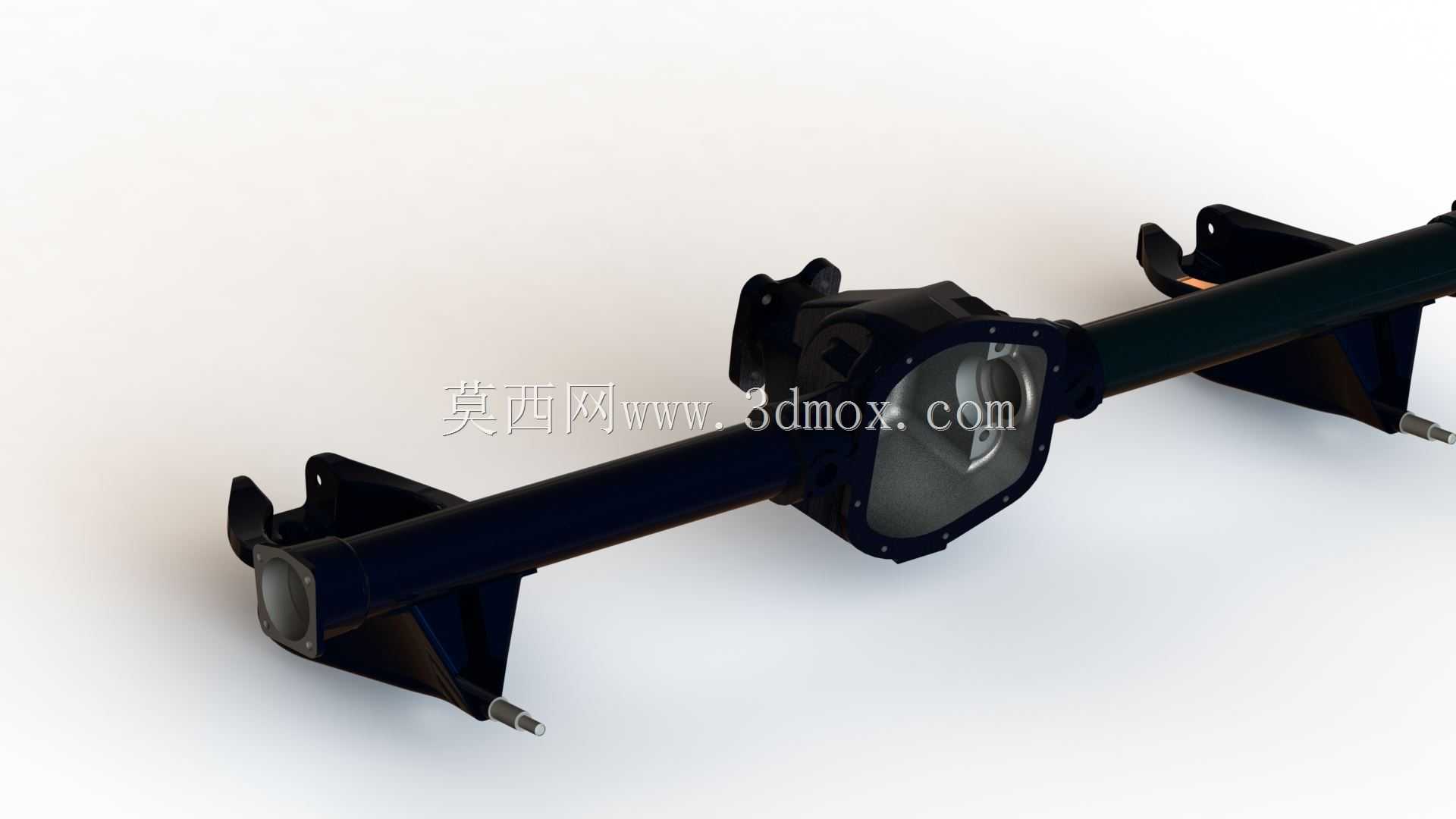

雪佛兰500皮卡后桥传动承载结构

该结构为皮卡车型配套的后驱动桥总成，是皮卡底盘传动与承载系统的核心部件，主要应用于承载式皮卡后轴布置场景，承担着将变速器输出的动力经减速增扭后传递至两侧后轮，同时承载车身及货厢载荷、缓冲路面冲击的核心作用，适配城郊货运、非铺装路面通行等多场景下的皮卡使用需求，能够在满载工况下稳定传递扭矩，兼顾铺装路面的行驶平顺性与非铺装路面的抗冲击能力。从功能特性来看，该后桥集成了主减速器、差速器、桥壳、半轴安装位及制动系统安装支座，主减速部分采用居中布置的结构，能够将纵向输入的动力转换为横向输出至两侧车轮，差速结构可在车辆转弯时允许两侧车轮以不同转速转动，避免轮胎拖磨与传动系统干涉；桥壳采用整体式承载结构，既作为传动部件的安装基体，也承担着来自悬架、车轮的载荷传递，两端延伸的桥臂预留了钢板弹簧安装座、减震器连接位以及轮毂轴承装配接口，可直接适配对应车型的后悬架与行走系统安装。从设计思路来看，该后桥围绕皮卡车型的重载与通过性需求展开，居中的主减速器壳体采用加强筋结构提升刚性，避免大扭矩输出下的壳体变形，桥臂截面采用变截面设计，在靠近主减速段的位置加大截面尺寸提升抗弯扭能力，靠近轮端的位置适当收窄以适配轮边安装空间，同时预留了制动管路、ABS传感器的走线固定位，兼顾装配便利性与后期维护空间；两端的连接法兰采用标准化接口设计，可直接匹配对应规格的半轴与轮毂总成，降低装配匹配难度。从安装边界来看，该后桥整体沿车辆横向布置，主减速器输入法兰朝向车辆前方，与传动轴万向节连接，两侧桥臂上的钢板弹簧安装座中心距匹配车型底盘悬架的安装孔位，轮端法兰的端面跳动与同轴度满足轮毂装配的精度要求，桥壳底部预留的放油螺塞位置保证日常维护时的润滑油排放操作空间，整体外轮廓避开了油箱、排气系统等周边底盘部件的布置区域，不会出现运动干涉问题，可直接适配对应车型的底盘装配工位，无需额外改动周边部件位置。
