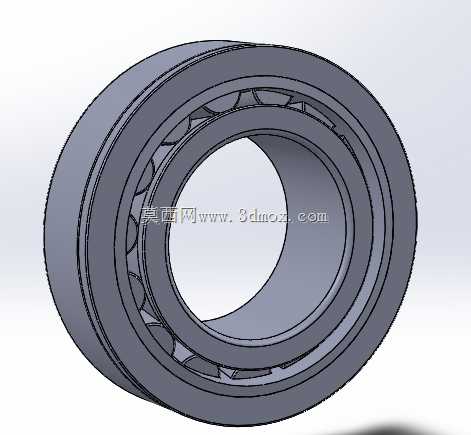

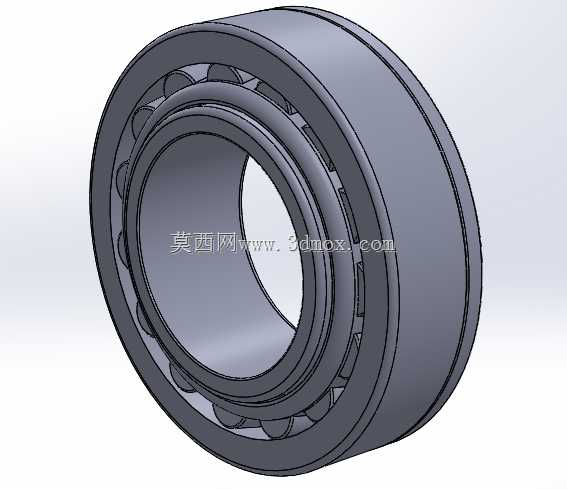

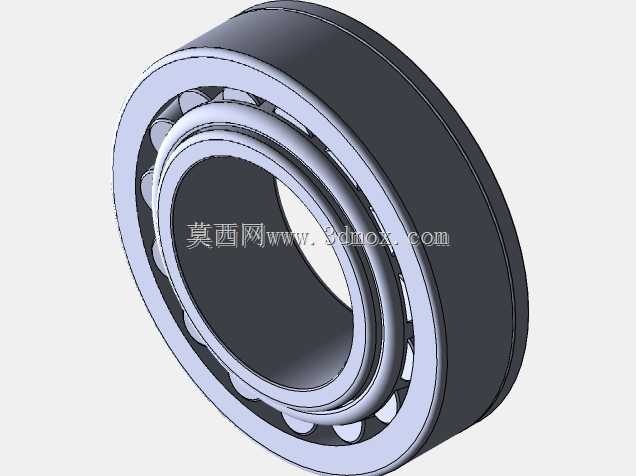

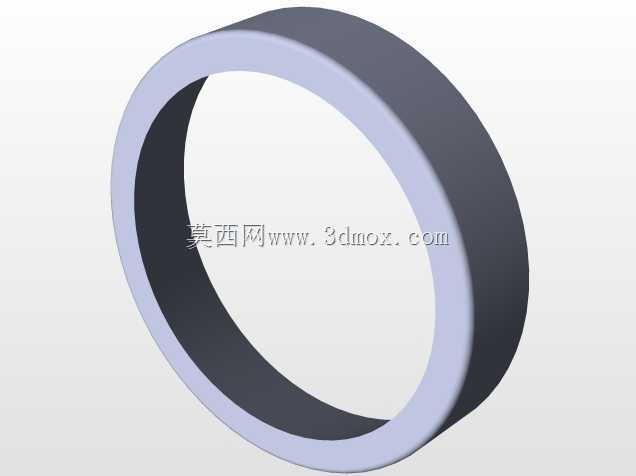

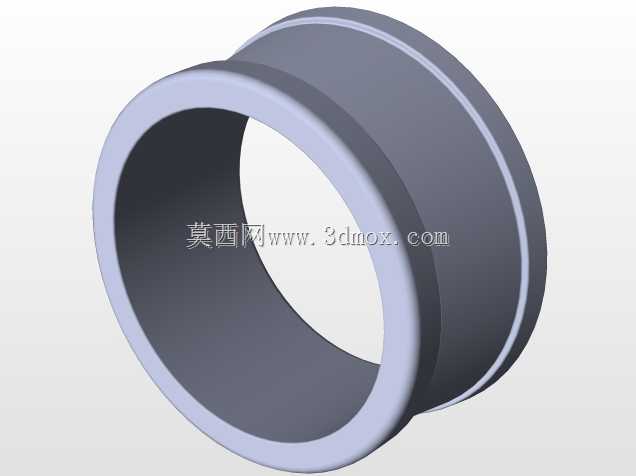

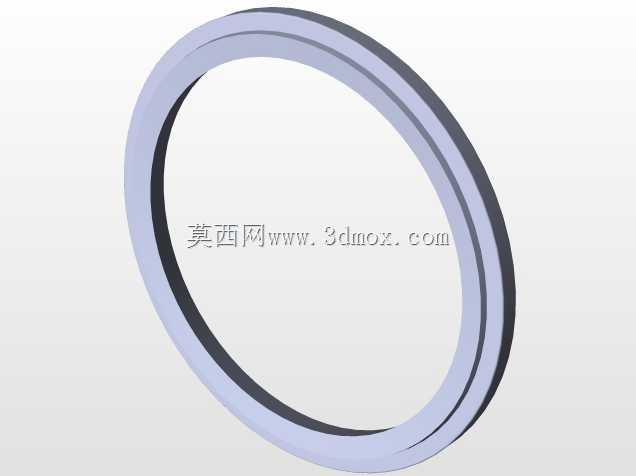

圆锥滚子轴承U298/261L结构设计

　　在重载传动系统的布局设计中，支撑部件的选型与结构匹配直接决定了整套设备的运行寿命与传动精度，这款圆锥滚子轴承的结构设计，正是针对中低速重载工况下的径向与轴向复合载荷承载需求开发。从实际应用场景来看，这类轴承常被布置在商用车驱动桥轮端、重型输送机滚筒支撑端、工程机械回转机构的载荷传递路径上，需要同时承受转轴传递来的径向垂向载荷，以及传动过程中产生的轴向窜动力，相比深沟球轴承，其线接触的滚动体结构能在同等安装空间下提供更高的载荷承载阈值。

　　从产品功能特性来看，该轴承采用分离式结构设计，内圈带滚动体组件与外圈可实现独立装配，在设备维护时可分别完成压装与间隙调整，无需将整个支撑座完全拆解就能完成游隙校准，这一特性在矿山、港口等现场维护条件有限的作业场景中，能大幅降低停机维护的时间成本。滚动体采用圆锥面排布设计，滚动体的锥面延长线与轴承轴线交汇于同一点，保证滚动体在滚道内运行时为纯滚动状态，避免滑动摩擦带来的滚道点蚀与温升问题，滚道表面设计有均匀的粗糙度控制区间，既能保证润滑油膜的稳定附着，又不会因为表面过于光滑导致润滑脂被快速挤出接触区。

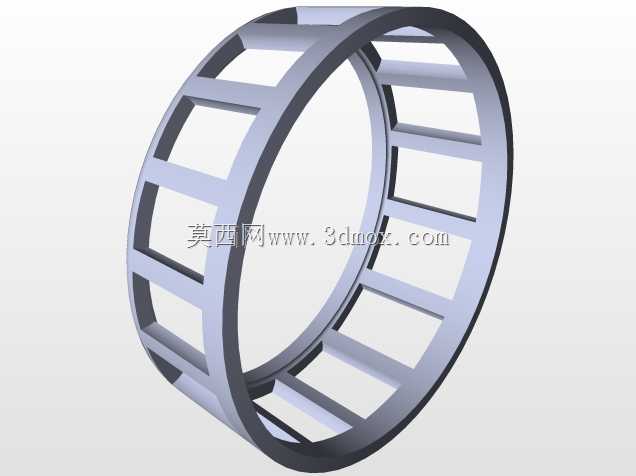

　　在设计思路的落地过程中，首先需要匹配安装边界的尺寸约束，轴承的外圈外径、内圈内径以及装配总宽度需要与对应安装位的轴承座孔、轴颈尺寸形成公差配合，通常内圈与轴颈采用过盈配合传递扭矩，外圈与轴承座孔采用过渡配合留出微量热胀间隙，避免运行过程中温升导致的轴承卡滞。滚动体的数量与锥角参数经过载荷分布计算，保证每一个滚动体在承载区内的接触应力处于材料许用应力范围内，避免局部应力集中导致的早期疲劳失效，保持架采用窗式结构兜住滚动体，既保证滚动体之间的合理间距避免相互摩擦，又能在高速运转时引导滚动体稳定处于滚道正确位置，不会出现歪斜卡滞的问题。

　　从安装边界的细节设计来看，轴承内圈的大端设计有定位挡边，能够承受滚动体传递来的轴向力，挡边高度经过校核，既保证足够的轴向承载面积，又不会因为挡边过高与保持架产生运动干涉。外圈的外圆柱面设计有导入倒角，装配时可顺利压入轴承座孔，不会刮伤座孔内壁影响配合精度，内圈的内孔同样设计有装配导入角，方便热装时快速套入轴颈定位位置。在润滑路径的设计上，轴承的内部预留有足够的润滑脂存储空间，滚动体与滚道之间的间隙可保证润滑脂在运转过程中均匀分布到所有接触表面，配合两端的密封结构可阻挡外界粉尘、水汽进入轴承内部，避免磨粒磨损导致的精度下降。

　　在实际选型匹配过程中，需要根据设备的额定载荷、运行转速、预期寿命计算所需的轴承额定动载荷，这款轴承的结构参数可满足多数中重载传动场景的支撑需求，装配时需要严格控制内圈与外圈的同轴度，若同轴度偏差过大，会导致部分滚动体承受额外的偏载，大幅缩短轴承的实际使用寿命。游隙调整是这类轴承装配的核心环节，需要通过锁紧螺母的预紧力调整，将轴承的工作游隙控制在合理区间，游隙过大会导致转轴运转时出现窜动，影响传动精度，游隙过小则会导致运行时温升过高，出现润滑脂失效、滚道烧伤的问题。
