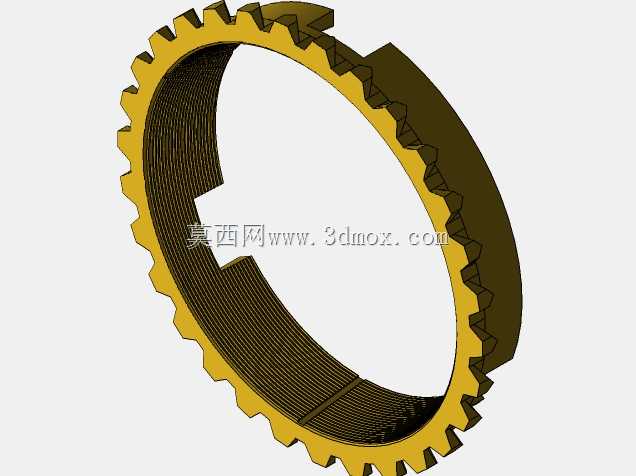

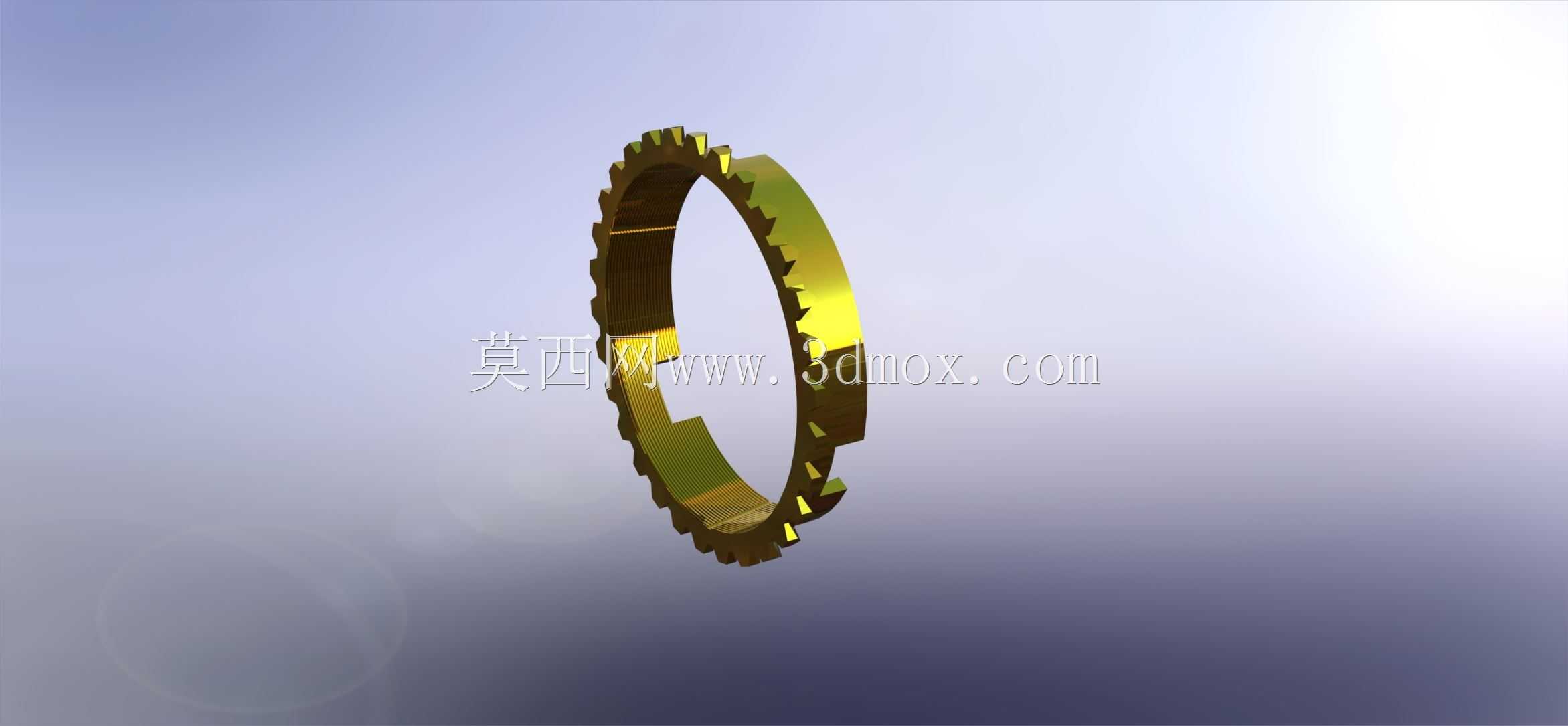

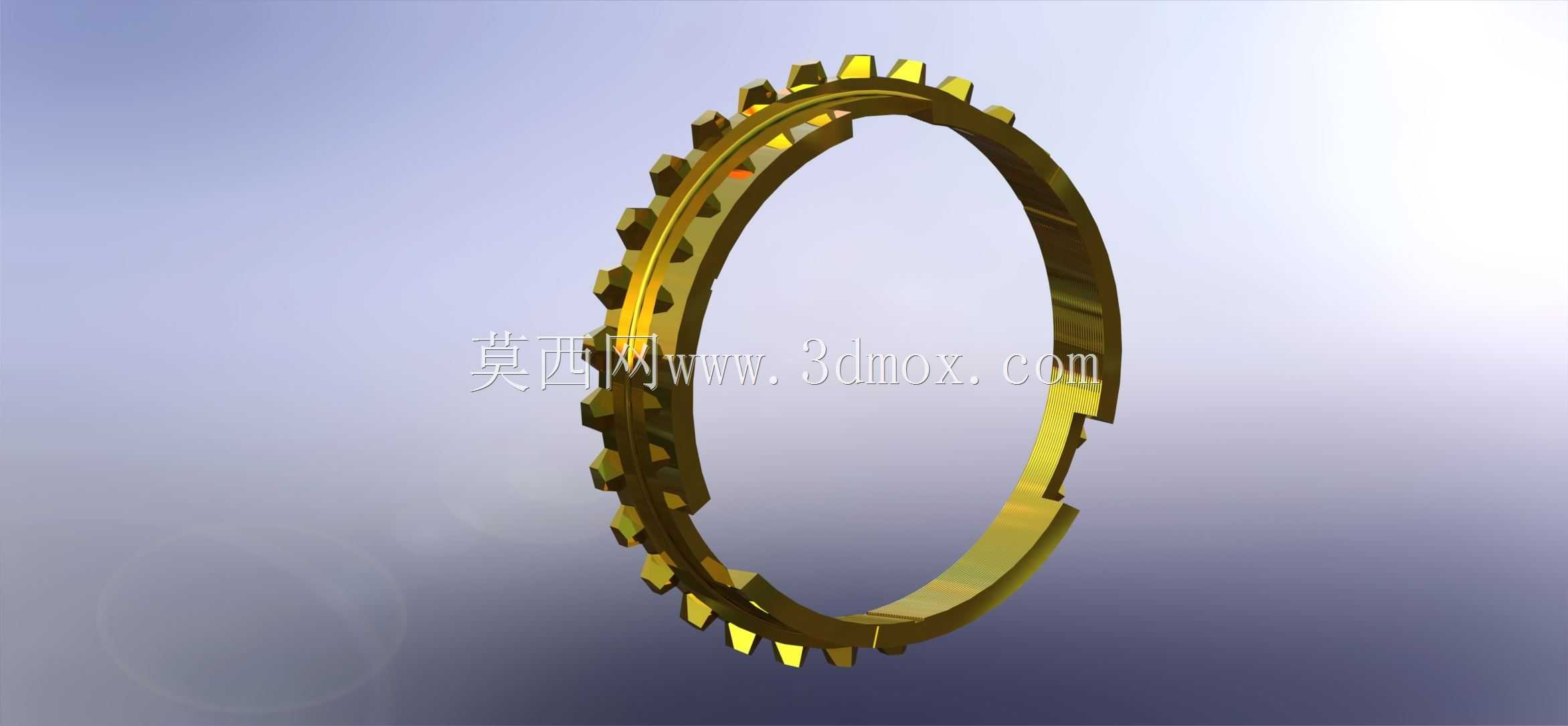

通用车型变速器同步器环形齿环结构

项目分类:齿轮 发布时间:2021-11-21 ID:400783
  • 通用车型变速器同步器环形齿环结构
  • 通用车型变速器同步器环形齿环结构
  • 通用车型变速器同步器环形齿环结构

  在手动变速器的换挡作业流程里,同步器齿环是直接决定换挡平顺性、传动可靠性的核心接触部件,本次呈现的环形齿环结构,适配通用旗下Chevette、Opala及S10车型的变速器配置,是针对横置前驱与纵置后驱不同布局变速器做的适配化同步组件。从实际装车场景来看,这类齿环安装在变速器输入轴与输出轴的换挡齿轮副之间,日常行驶中驾驶员操作换挡杆推动接合套动作时,齿环的锥面会先与待啮合齿轮的锥面接触,依靠锥面间的摩擦作用把两个转速存在差值的旋转部件快速拉至同转速,避免打齿、换挡卡滞的问题,直接影响整车换挡的手感与传动系统的使用寿命。

  从功能特性上拆解,这个齿环的外缘做了均匀分布的棘齿结构,齿形的倒角角度是经过匹配计算的,既要保证接合套滑动时能顺利卡入齿槽完成锁止,又要在同步转速未达成时阻止接合套强行前移,避免不同转速的齿轮硬接触造成齿面崩损。齿环的内锥面是摩擦工作面,实际生产中这个面会附着摩擦材料层,建模时还原了锥面的粗糙度设计边界,预留了摩擦层的装配厚度空间,不会出现装配后摩擦间隙过小导致拖滞、或是间隙过大导致同步行程过长的问题。齿环本体上开的三处定位缺口,是和同步器齿毂上的定位凸块做配合的,缺口的宽度、深度公差直接决定齿环工作时的周向滑动余量,建模时严格参照原厂零件的安装边界做了尺寸匹配,缺口的倒角处理也还原了实件的导向设计,避免装配时出现卡滞。

  设计思路上,这个齿环没有采用额外的减重镂空结构,因为同步器工作时齿环需要承受轴向的推压力与周向的摩擦力矩,过度减重会降低齿环的结构刚性,在高负荷换挡工况下容易出现齿形变形、断裂的问题。齿环的整体环形同轴度是建模时重点控制的形位公差项,因为齿环是高速旋转部件,同轴度偏差超过0.02mm就会在工作时出现偏磨,导致同步失效、换挡异响的问题。从安装边界来看,齿环的轴向厚度、内孔直径完全匹配对应车型同步器齿毂的装配尺寸,安装后齿环与两侧齿轮的端面间隙控制在合理区间,既不会因为间隙过小导致常温下出现摩擦拖滞,也不会因为间隙过大导致同步行程变长、换挡吸入感变差。

  在实际维修与配件开发场景中,这类同步器齿环是手动变速器的易损件,长期频繁换挡会导致内锥面摩擦材料磨损、外缘棘齿倒角磨平,进而出现换挡打齿、跳挡的故障,这个三维模型完整还原了齿环的所有结构细节,包括棘齿的齿形参数、定位缺口的位置尺寸、锥面的角度参数,既可以作为配件逆向开发的建模参考,也能用于变速器换挡机构的教学演示,帮助结构设计人员理解同步器的锁止原理与装配逻辑。建模过程中对齿环的所有过渡圆角都做了还原,这些圆角并非工艺装饰,而是为了降低应力集中,在齿环承受冲击载荷时避免应力在尖角处累积导致零件开裂,尤其是棘齿根部的圆角尺寸,直接影响齿环的抗冲击寿命,建模时没有做简化处理,完全匹配实件的结构参数。
