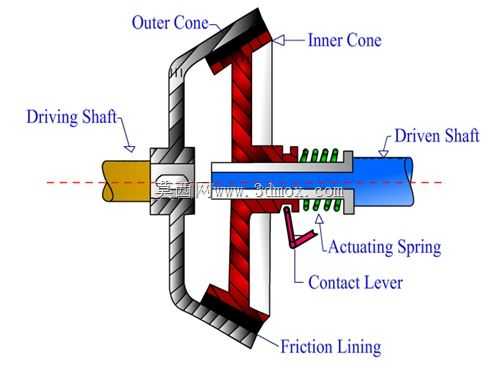

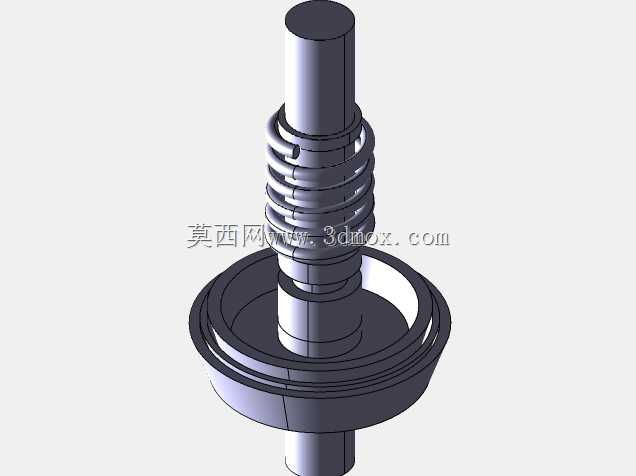

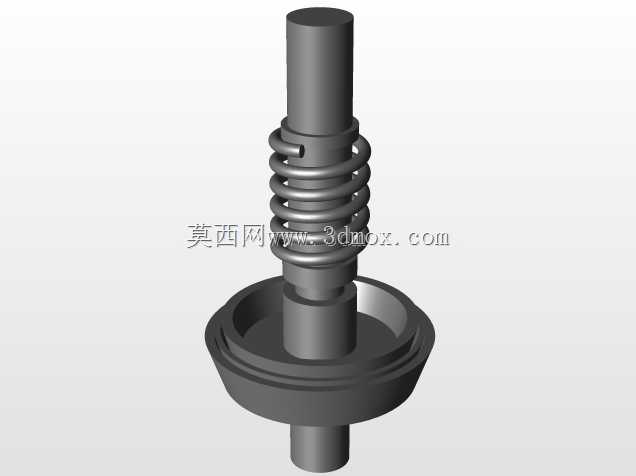

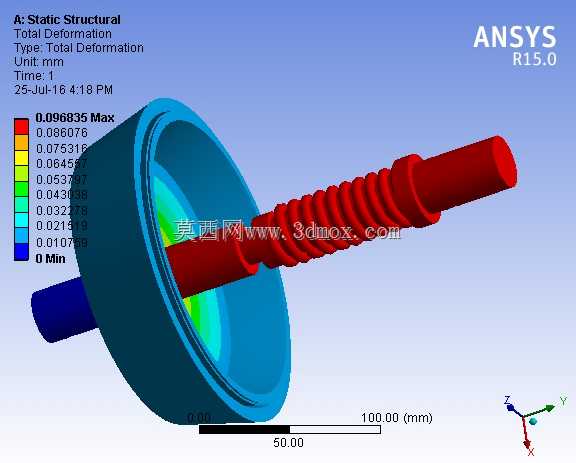

锥形离合器是依靠锥形摩擦面的压紧作用传递扭矩的机械传动部件,广泛应用于机床进给机构、轻型工程机械传动系统、农用机械动力切换单元、小型船舶传动箱以及部分专用设备的动力接合与断开场景中,相比片式离合器,它具备接合平顺、摩擦面接触压强均匀、相同径向尺寸下可传递更大扭矩、结构紧凑占用安装空间小的优势,尤其适合需要频繁平稳接合、低速大扭矩传递的传动工况。该结构的核心功能是在动力输入与输出端之间实现可控的动力通断,当操纵机构推动带内锥面的从动轮向带外锥面的主动轴端压紧时,锥面间产生的静摩擦力会带动从动部件同步转动,实现动力传递;当操纵机构卸除压紧力后,锥面在复位弹性部件的作用下快速分离,切断动力传输,避免从动端随主动端持续运转。从设计思路来看,该结构采用了同轴式布局,主动轴为带阶梯定位结构的长轴,轴端的外锥面与从动轮的内锥面保持严格的同轴度公差,锥角设计选取了摩擦自锁临界范围内的合理角度,既保证接合时不会出现自行松脱的问题,又能在分离时仅需较小的操纵力即可让锥面完全脱开,避免带排摩擦造成功率损耗;轴身设计的波纹状环形结构一方面用于安装复位弹性元件,为分离动作提供稳定的复位推力,另一方面也可作为润滑脂的存储沟槽,在长期运转过程中持续为锥面摩擦副提供微量润滑,降低摩擦面的磨损速率,延长部件的使用寿命。从安装边界来看,该结构整体轴向尺寸控制在100mm范围内,最大径向尺寸为从动锥轮的外圆直径,安装时仅需在主动轴两端预留轴承支撑位,在从动锥轮外侧预留操纵机构的动作空间即可完成装配,不需要额外的复杂安装基座,适配性较强,可直接集成到现有传动系统的轴系当中。图中展示的静力学形变分析结果,直观呈现了额定传递扭矩工况下结构各部位的形变分布,其中主动轴的受力形变从锥面接合端向轴尾端呈现梯度变化,最大形变值控制在合理范围内,从动锥轮的形变主要集中在锥面接触区域,轮体其余部分形变量极小,验证了该结构在额定载荷下的刚度满足使用要求,不会因形变过大导致锥面接触不良、传递扭矩不足的问题,同时也为后续优化壁厚分布、调整材料选型提供了量化的参考依据,确保结构在满足强度刚度要求的前提下尽可能降低整体重量,减少转动惯量,提升离合动作的响应速度。
