车辆悬挂用螺旋弹簧式液压后减震结构

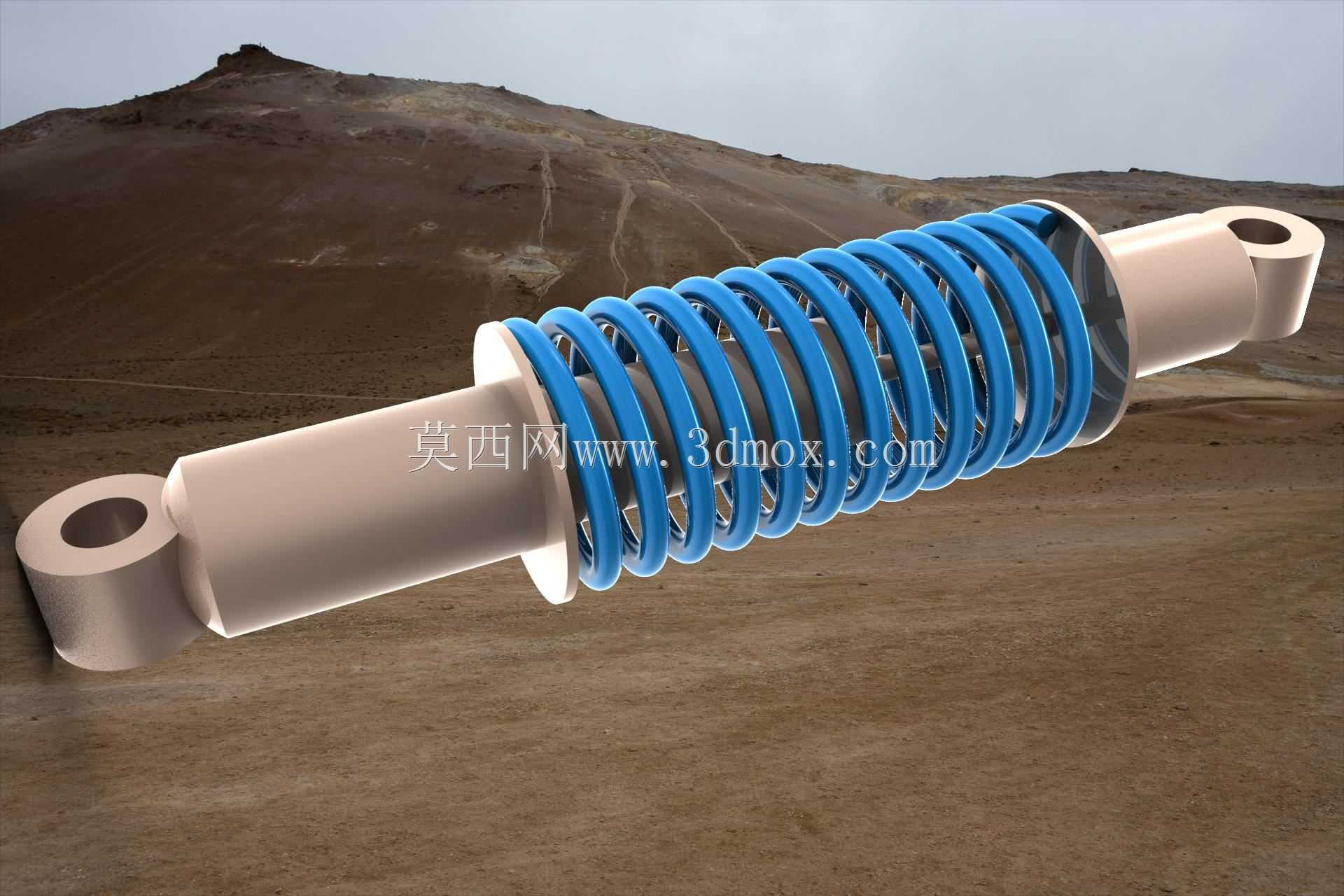

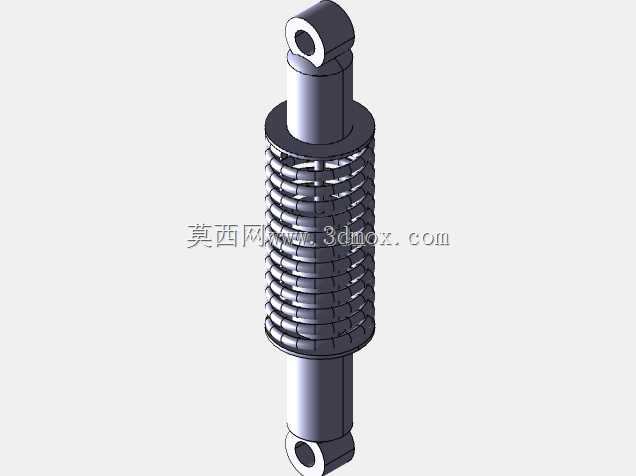

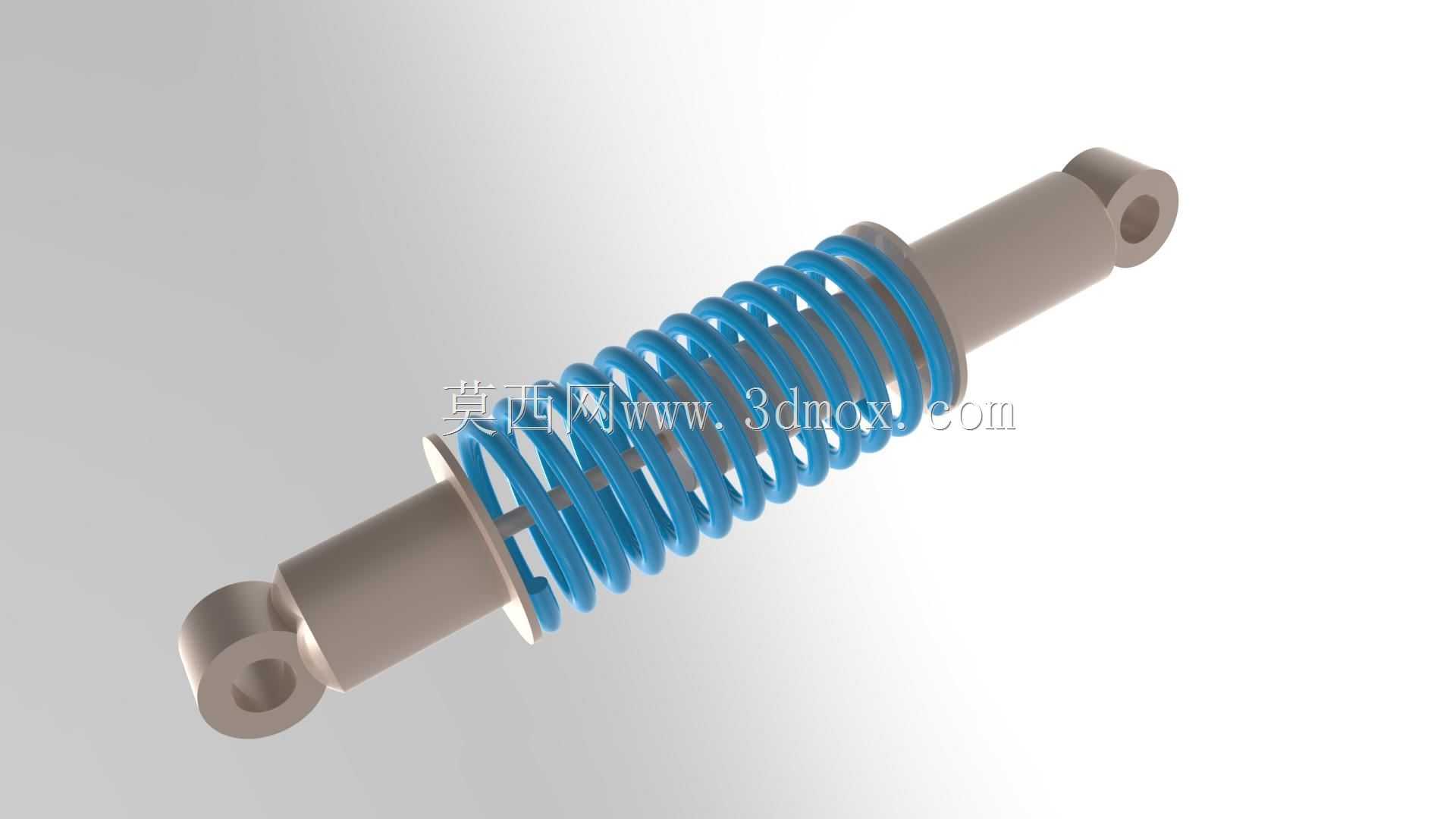

该结构主要应用于各类非独立后悬挂的乘用车辆、轻型货运车辆以及越野型两轮机动车辆的后悬挂系统中，安装位置位于车架与后轮摇臂或后桥连接点位之间，核心作用是过滤车辆行驶过程中因路面凹凸、减速带、坑洼冲击产生的垂直方向振动能量，避免振动直接传递至车架与驾乘舱，同时在车辆过弯、急加速、紧急制动时抑制悬挂的多余往复弹跳，保证轮胎与地面的有效接触面积，提升行驶抓地力与操控稳定性。从功能特性来看，该结构采用螺旋弹簧与液压阻尼筒同轴集成的设计方案，外侧的蓝色螺旋弹簧主要承担车身垂直载荷，根据预设的弹簧刚度匹配不同吨位的车身重量，在受到冲击时通过弹簧的弹性形变吸收冲击能量，避免刚性碰撞损伤车身结构；内侧的液压阻尼筒则负责将弹簧压缩、回弹过程中产生的往复动能通过液压油的节流阻尼转化为热能耗散，避免弹簧出现持续的余震弹跳，让悬挂复位过程更平缓，不会出现车身反复起伏的晃动感。设计过程中首先需要匹配目标车型的后悬挂载荷参数，确定弹簧的线径、螺距、有效圈数与刚度曲线，保证空载、满载状态下弹簧的静挠度处于合理区间，既不会因为刚度过硬导致滤震效果差，也不会因为刚度过软出现满载托底、过弯侧倾过大的问题；阻尼筒的阻尼力则需要与弹簧刚度做匹配调校，压缩行程阻尼设置相对偏小，保证冲击传入时弹簧能快速收缩缓冲冲击，回弹行程阻尼设置偏大，拉住弹簧的回弹速度，避免回弹过猛导致车身抛跳。外形结构上整体为长圆柱同轴布局，两端采用带通孔的吊耳式安装结构，安装时通过销轴穿过吊耳孔分别与车架端、后桥端的安装座铰接，允许悬挂跳动过程中减震器随摆臂行程做小角度摆动，不会出现运动干涉；安装边界需要预留足够的伸缩行程空间，保证悬挂压缩到极限位置时减震器不会触底，拉伸到极限位置时不会被拉脱，同时外侧弹簧与周边的车架钣金、刹车管路、轮拱内衬之间预留足够的安全间隙，避免车辆颠簸过程中弹簧剐蹭周边部件造成损坏。整体结构紧凑，集成度高，无需额外设计弹簧安装支座，装配流程简单，后期维护更换也十分便捷，能够适配多数后悬挂布局的轻型车辆使用需求，在保证缓冲减震效果的同时兼顾了结构可靠性与成本控制。
