带传动飞轮结构的斯特林动力装置

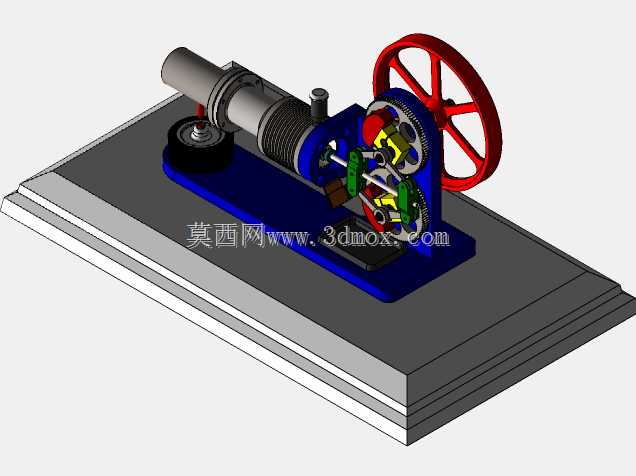

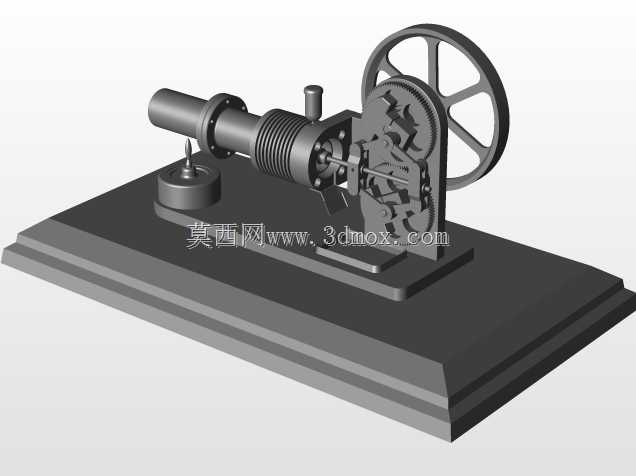

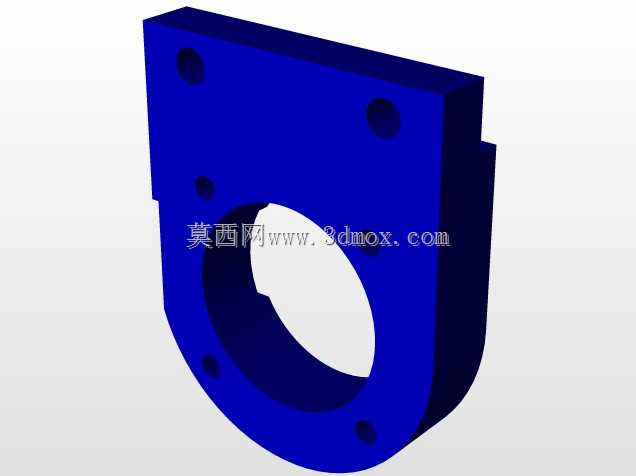

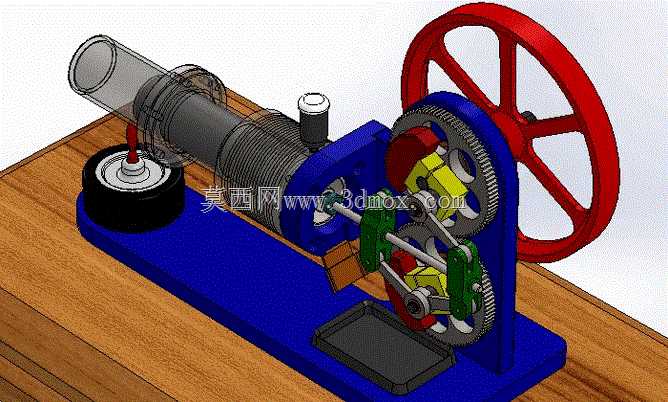

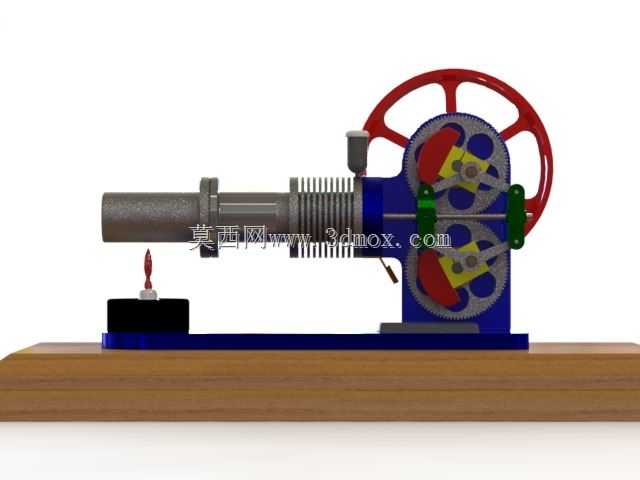

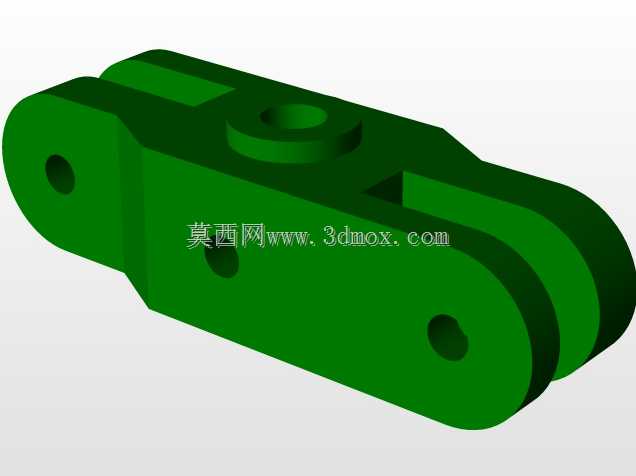

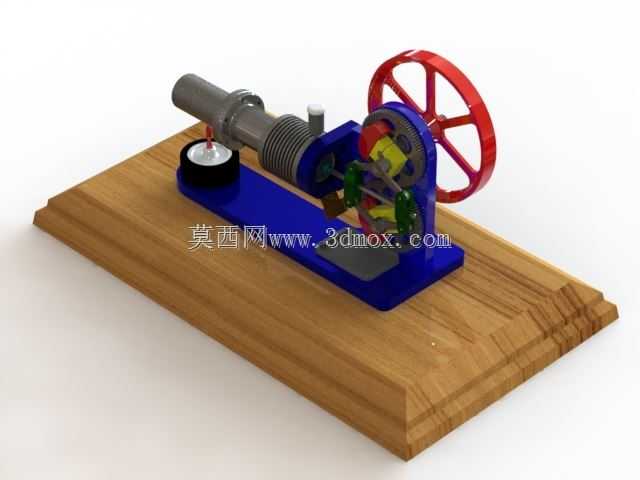

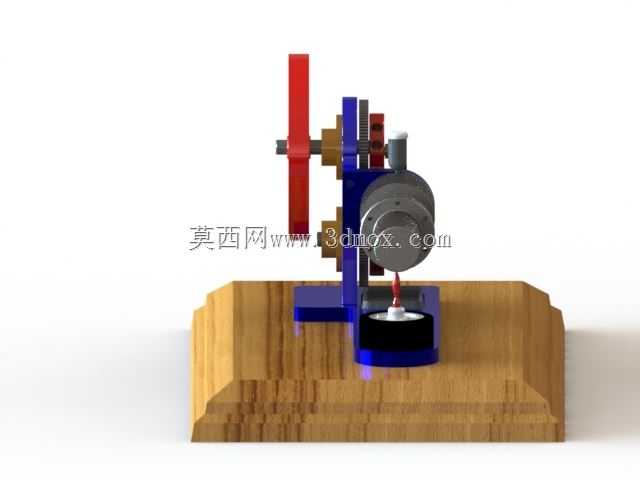

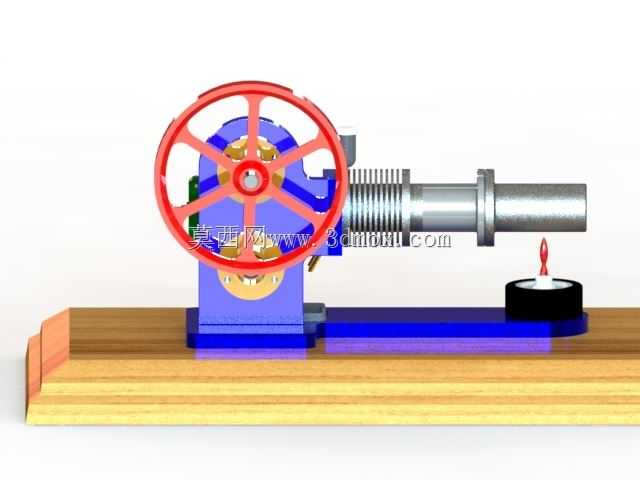

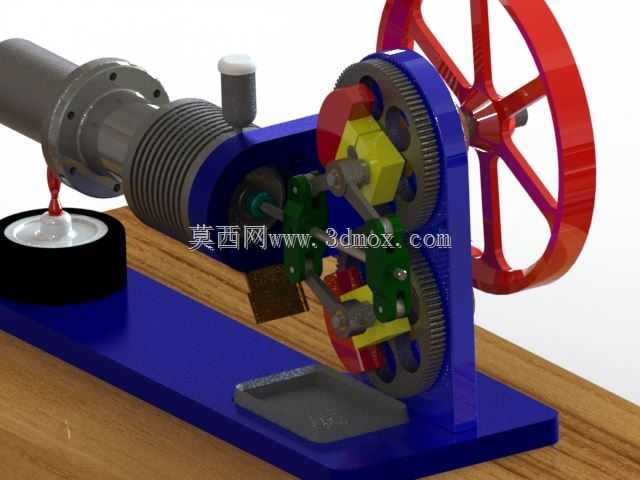

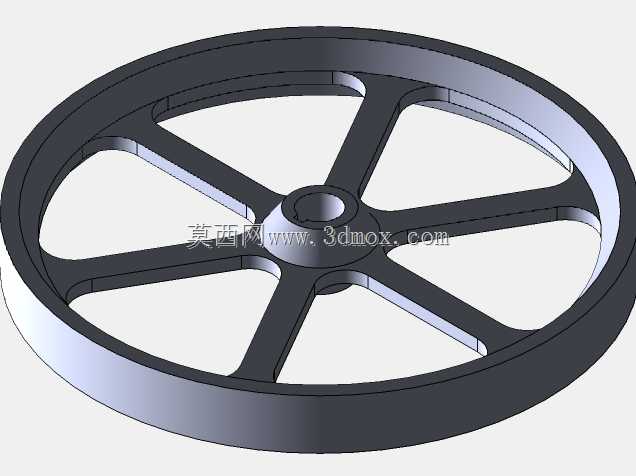

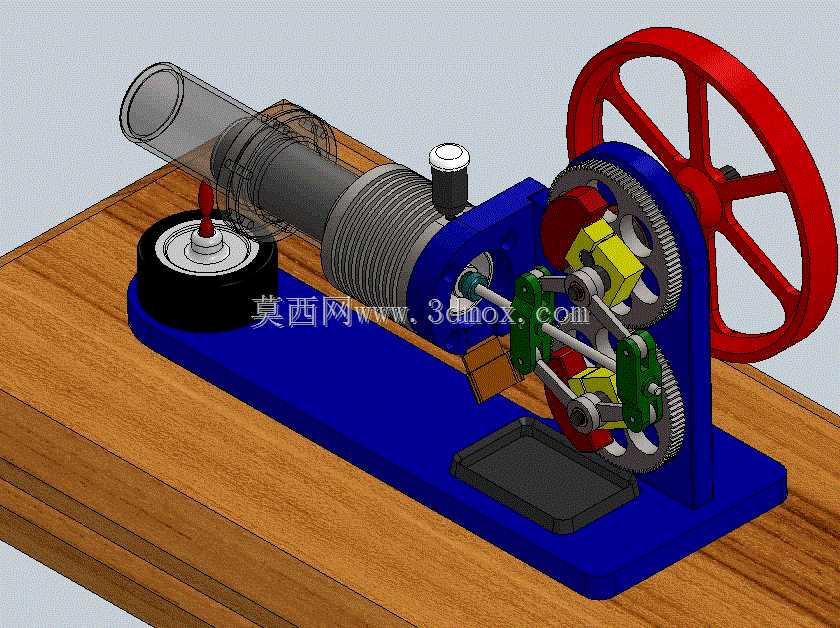

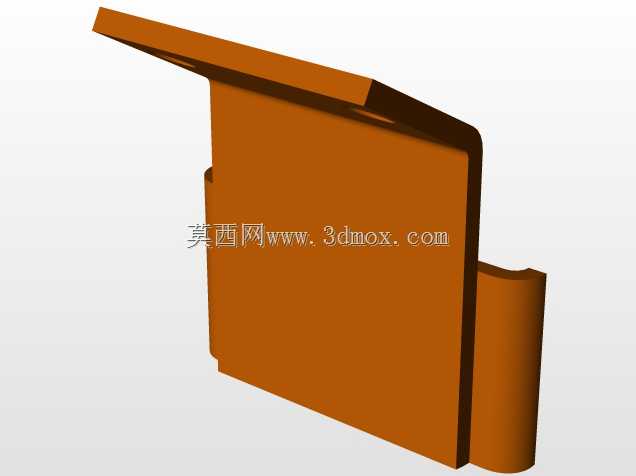

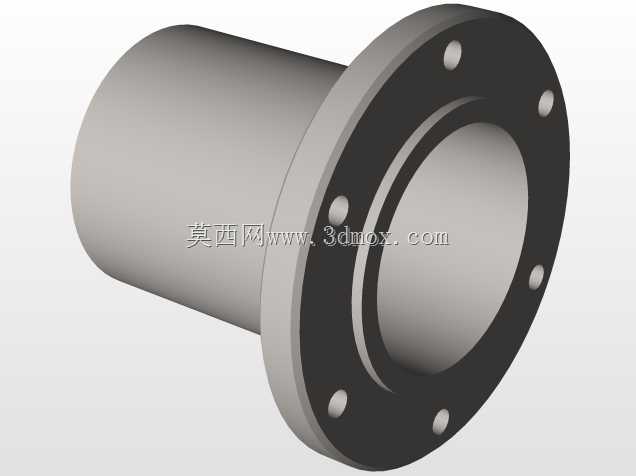

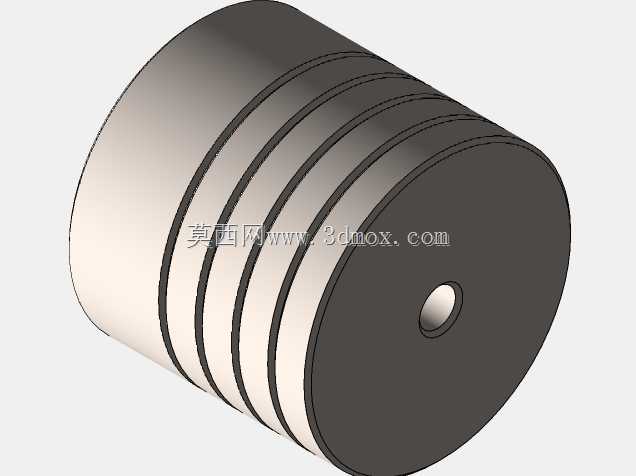

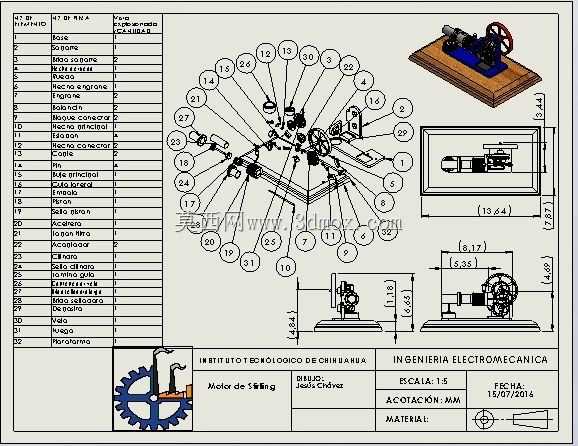

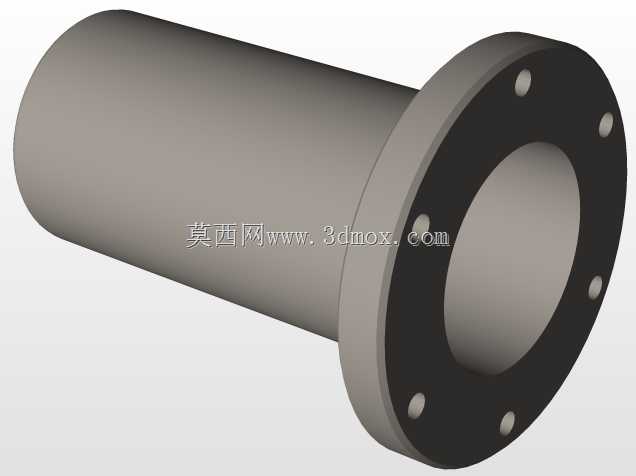

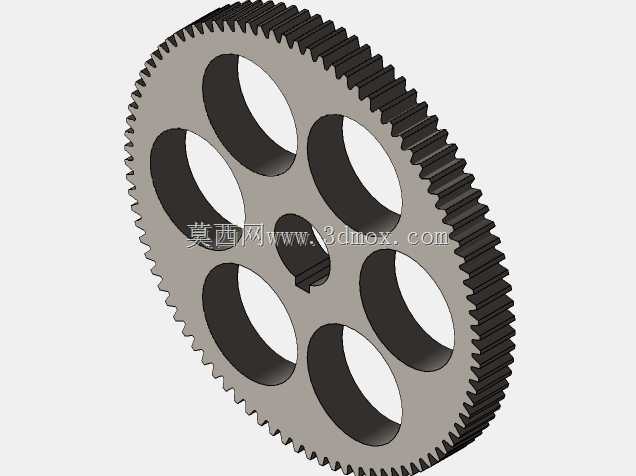

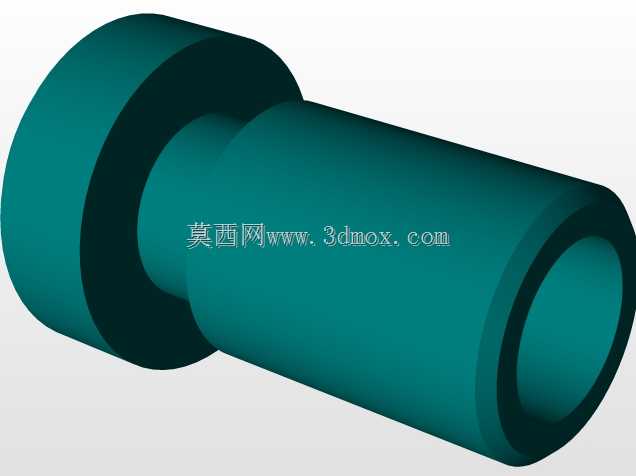

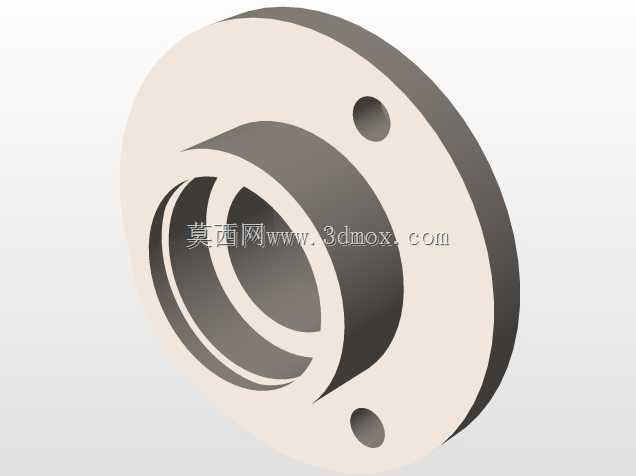

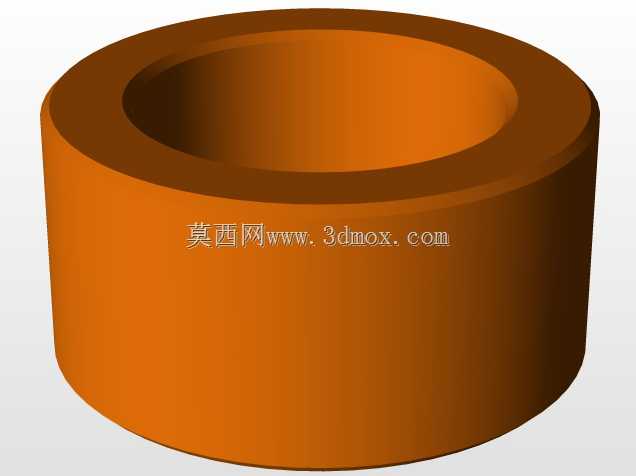

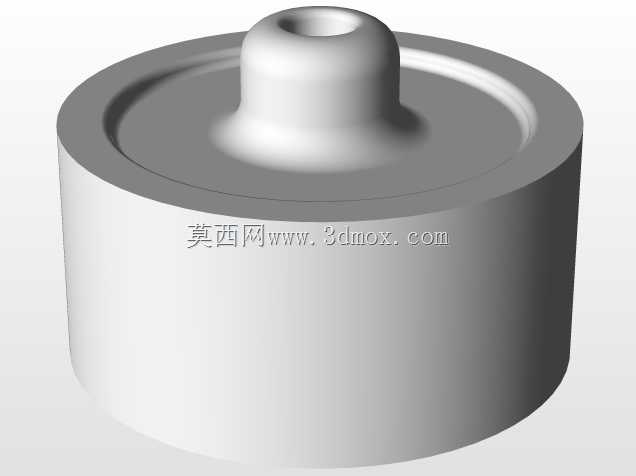

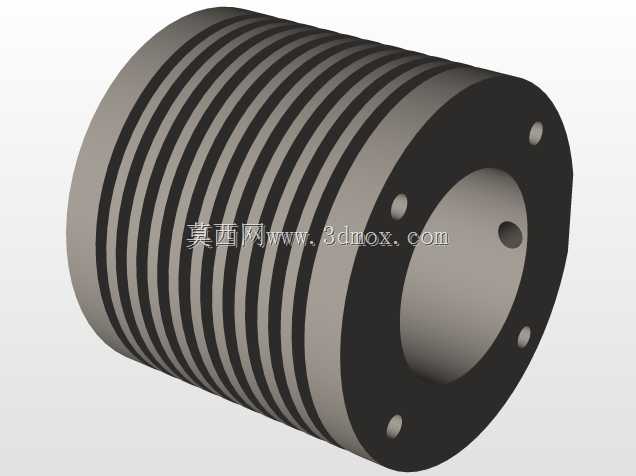

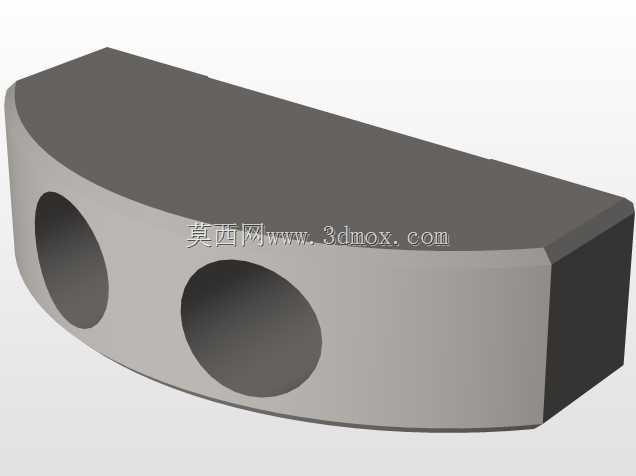

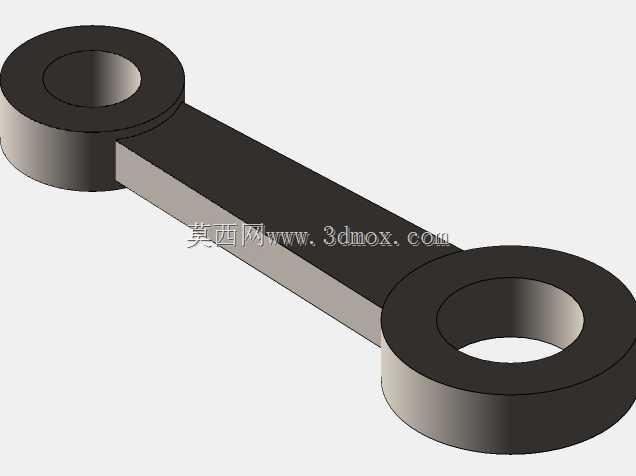

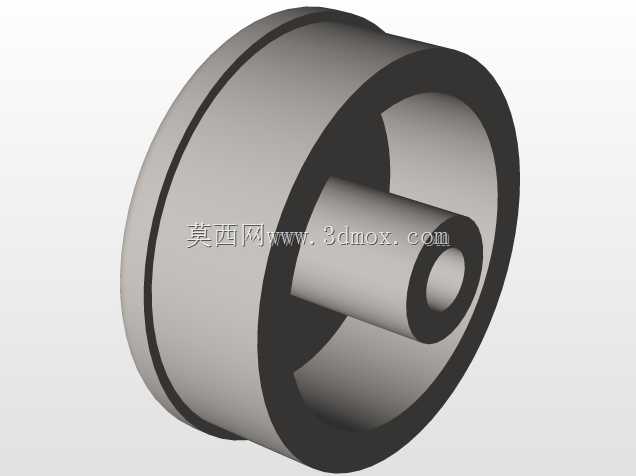

这款斯特林动力装置属于外燃式循环动力设备，可广泛应用于科教演示场景、小型余热回收利用场景、低功率分布式动力供给场景，在中小学物理能量转化教学、高校工程热物理实验、工业低品位余热回收发电试验、户外便携应急小功率供电等领域都有明确的实用价值，能够直观展示外燃机的工作循环逻辑，也可作为小型动力源驱动低负载微型机械结构。该装置核心功能是通过外部热源对气缸内工质进行加热，利用工质热胀冷缩的循环变化推动活塞做往复运动，再通过联动的曲柄连杆与齿轮传动结构将直线往复运动转化为飞轮的旋转运动，最终实现持续的旋转动力输出，整套传动结构做了可视化设计，所有运动部件无遮挡，能够清晰观察到动力传递的完整路径。设计过程中优先考虑了运行稳定性与结构直观性，首先对动力气缸与置换气缸的同轴度做了约束设计，蓝色一体式安装基座将气缸组件、传动齿轮组、飞轮支撑座整合为统一的安装基准，避免多部件拼接带来的装配误差，保证活塞往复运动过程中无卡滞；传动端采用双齿轮啮合联动结构，配合两侧对称布置的曲柄连杆，能够抵消活塞往复运动带来的侧向冲击力，降低运行过程中的振动幅度；大直径红色飞轮采用辐条式结构，在保证转动惯量满足循环储能需求的前提下，尽可能降低自身重量，让装置启动所需的外部热源温度阈值更低，常温下仅需小功率热源即可驱动飞轮持续运转。外形方面，整套装置采用卧式布局，安装基座为规整的矩形平台结构，所有突出部件均在基座投影边界范围内，无外伸的易磕碰结构，安装时仅需保证基座底面水平放置即可，无需额外的复杂固定结构；气缸组件沿基座长度方向水平布置，飞轮组件安装在基座长度方向的一端，传动齿轮组布置在气缸与飞轮之间的基座台面上，加热端位于气缸远离飞轮的一侧，预留了充足的热源放置空间，可适配酒精灯、小型电加热片、工业余热导流头等多种热源形式，不会出现热源与传动部件干涉的问题。整套结构的运动部件均做了间隙优化，齿轮啮合间隙、活塞与气缸的配合间隙、连杆铰接处的转动间隙都经过匹配，既保证运动过程无卡顿，也能减少不必要的工质泄漏与传动损耗，让装置的能量转化效率保持在稳定区间。
