剖分式滑动轴承座装配结构设计

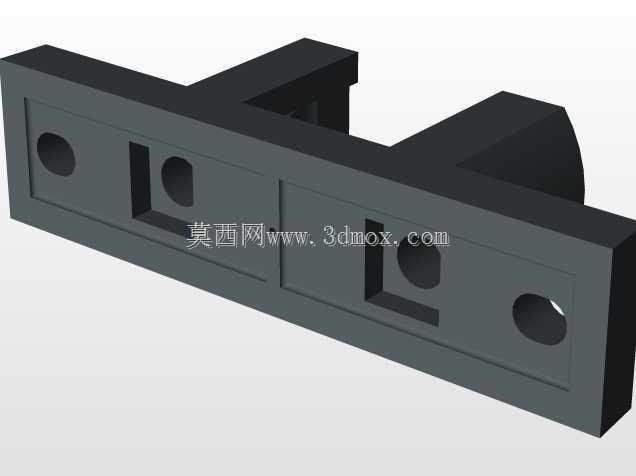

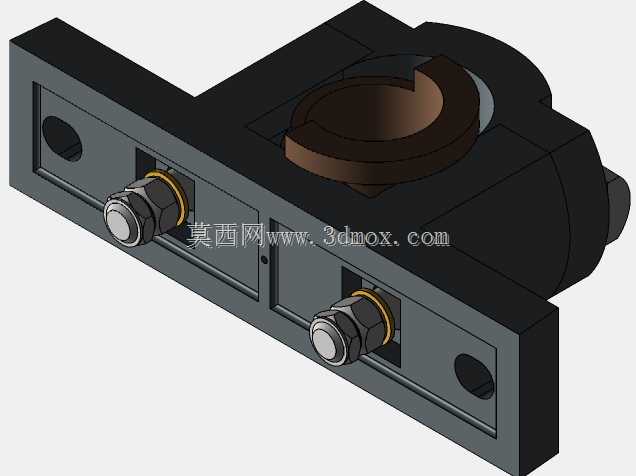

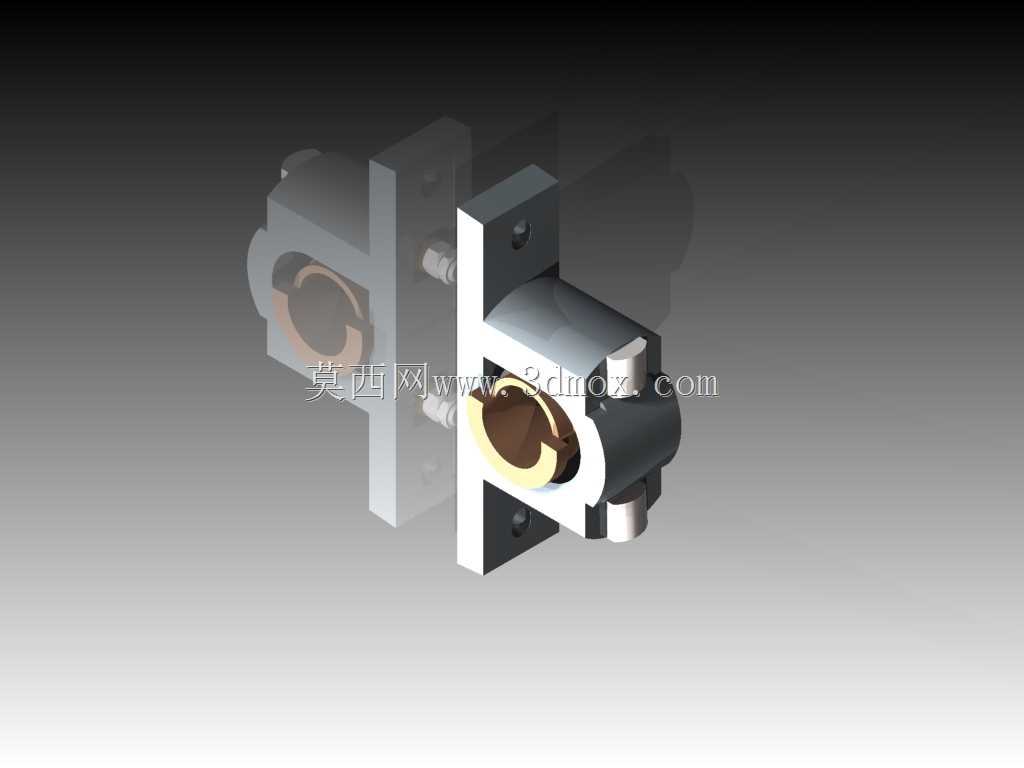

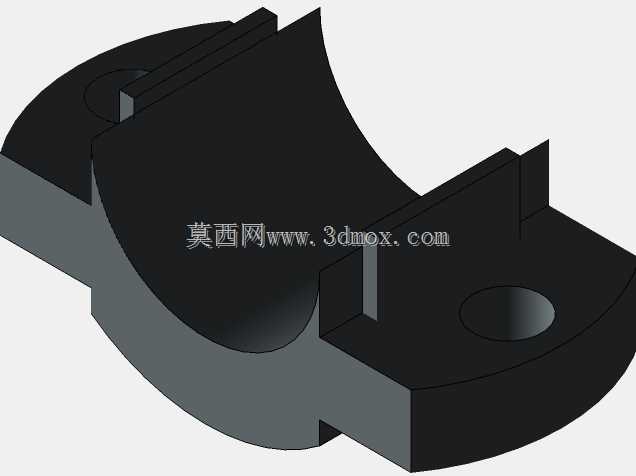

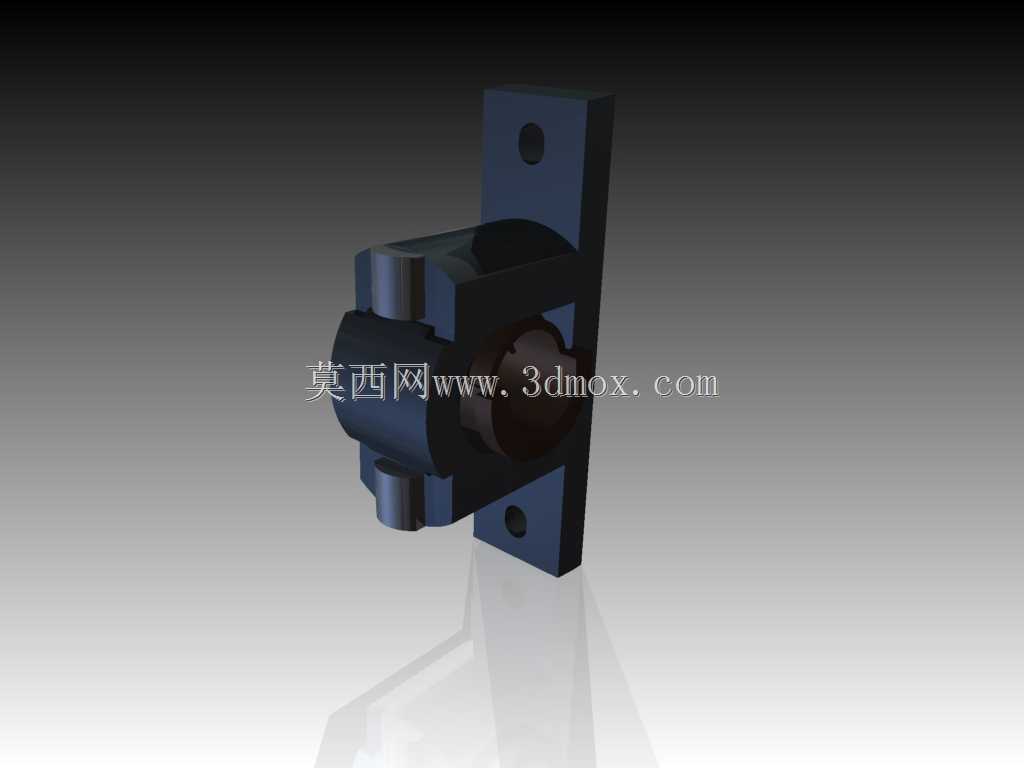

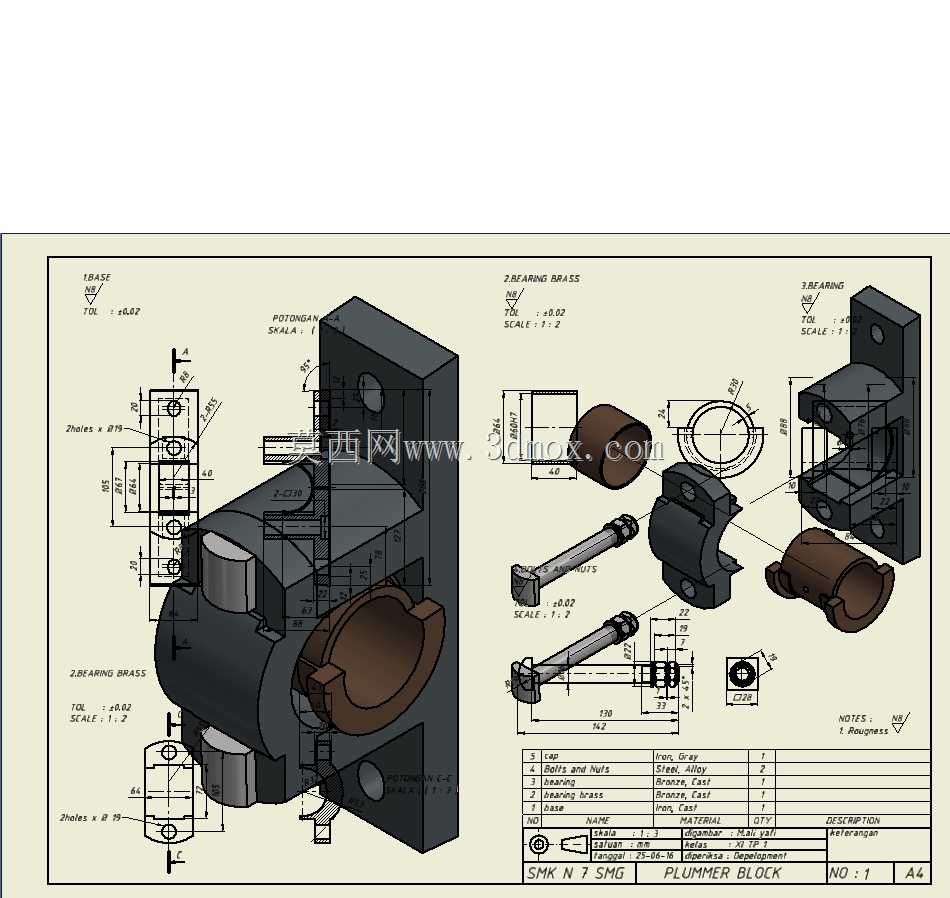

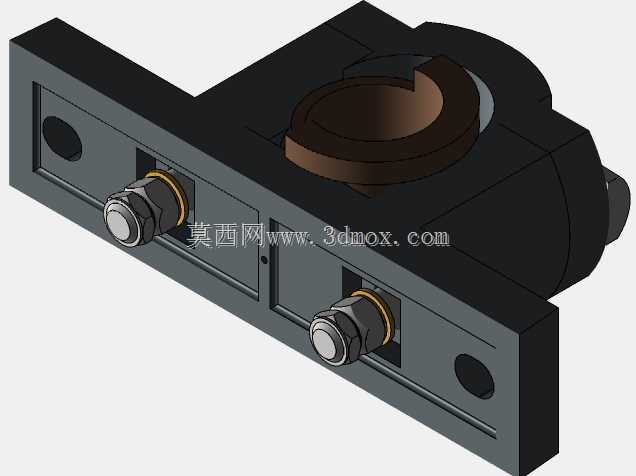

该剖分式滑动轴承座主要应用于中低速重载的工业传动场景，常见于矿山输送设备、冶金轧线辅机、中小型风机与水泵的轴系支撑部位，承担旋转轴的径向承载与定位作用，相比整体式轴承座，其最大优势是可在不拆卸轴端传动部件的前提下完成轴瓦更换与间隙调整，大幅降低设备运维的拆装工作量，尤其适配长轴、多支点轴系的安装检修需求。整套结构由轴承座本体、轴承盖、上下剖分式轴瓦、连接螺栓、定位销、油杯安装位组成，轴承座底部设置带安装孔的支撑脚，可通过螺栓直接固定在设备安装基面，安装孔位预留了足够的螺栓穿装与扳手操作空间，避免安装过程中出现工具干涉。设计阶段首先根据承载轴的公称直径确定轴瓦的内孔尺寸，再结合径向载荷大小核算轴瓦的有效承压面积，选用铜基合金作为轴瓦材质保证耐磨性能，轴承座与轴承盖采用铸铁材质兼顾刚性与减震性能，剖分面处设置定位销孔保证上下装配的同轴度，避免合装后出现轴孔错位导致的轴系卡滞问题。连接螺栓选用高强度六角头螺栓，沿轴承盖两侧对称布置，螺栓预紧力经过核算可保证设备运行过程中剖分面不会出现分离间隙，同时预留了适当的调整余量，可通过增减剖分面处的调整垫片来控制轴瓦与轴颈的配合间隙，适配不同工况下的间隙需求。轴承座顶部预留油杯安装螺纹孔，可直通轴瓦内表面的油槽，运行过程中可通过油杯加注润滑脂，在轴颈与轴瓦之间形成稳定油膜降低摩擦磨损。外形尺寸设计充分考虑安装边界，底部支撑面的长宽尺寸适配常规设备的安装基座尺寸，轴承座总高度控制在合理范围，避免与周边传动部件产生空间干涉，两侧螺栓的外伸长度经过校核不会超出安装基面的允许范围，轴瓦的轴向定位台阶可限制轴系的轴向窜动，保证旋转轴运行过程中的位置精度。整套结构的装配逻辑清晰，零件加工工艺性良好，轴承座与轴承盖的外形采用圆弧过渡避免应力集中，安装孔的位置公差、轴孔的圆柱度与同轴度公差均按照中等精度机械传动要求设定，可满足多数通用工业设备的轴系支撑需求，在长期运行过程中可保持稳定的承载性能，降低设备的故障停机概率。
