多轴重载车辆先导轴空气悬架结构设计

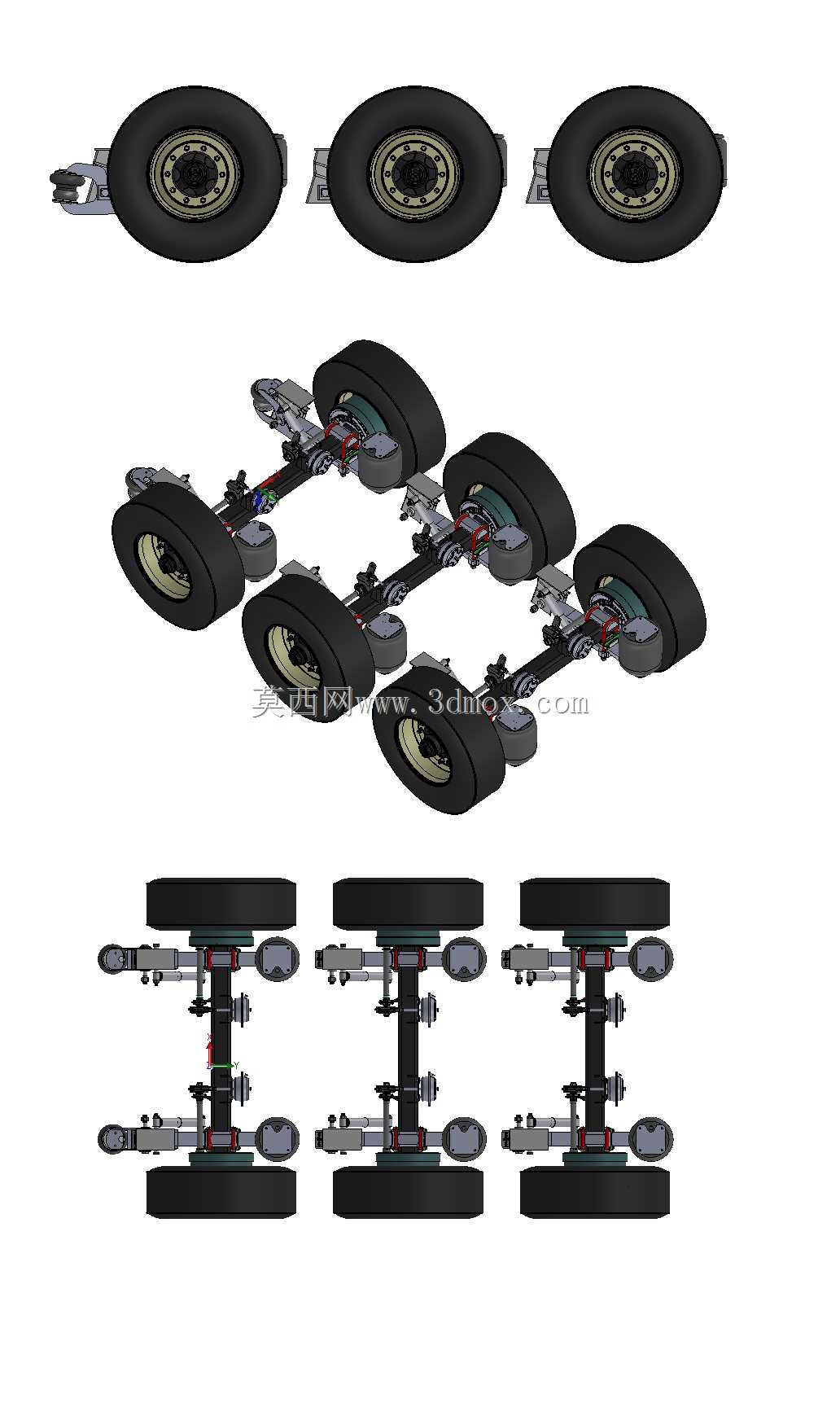

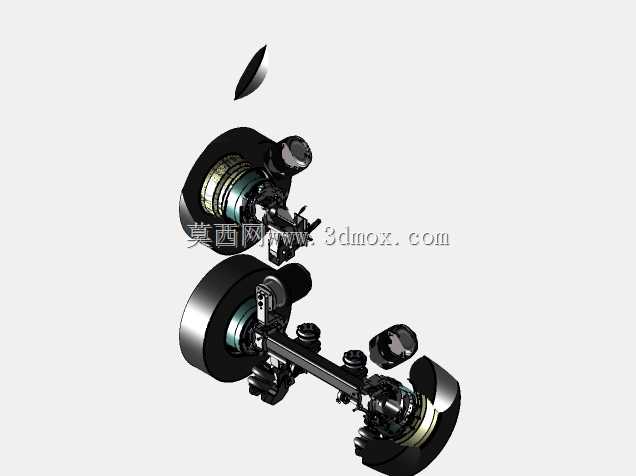

该空气悬架结构主要应用于多轴重载特种车辆、大型公路客车及高端货运卡车的先导轴位置，承担车辆前部承载、行驶缓冲与姿态控制功能，适配非转向先导轴的承载需求，可在复杂铺装路面、非铺装施工路面行驶过程中有效过滤路面颠簸冲击，降低车架与车载设备的振动载荷，提升行驶平顺性与驾乘舒适度，同时减少路面冲击对车载精密设备、货物的损伤，延长整车底盘部件的使用寿命。整套结构采用模块化集成设计思路，将空气弹簧、减振阻尼元件、横向稳定部件、车桥连接支架、车轮安装总成进行一体化布局，在保证承载强度的前提下优化了部件排布空间，避免与车架纵梁、制动管路、线束走向产生安装干涉。结构设计上，每一组悬架对应匹配双车轮安装位，适配重载车型的双胎配置需求，空气弹簧布置于车桥与车架连接的核心受力位置，可根据载荷变化动态调整气囊内部气压，实现不同载重状态下的车身高度恒定，配合阻尼减振器吸收垂直方向的振动能量，横向稳定杆件则用于抑制车辆过弯、变道时的侧倾幅度，提升行驶操控稳定性。从安装边界来看，整套悬架的横向安装宽度适配标准重载车桥的轮距要求，纵向安装长度预留了足够的制动系统、转向避让空间，各连接支架的安装孔位采用标准化尺寸设计，可直接匹配对应规格的商用车车架安装点位，无需额外改制车架结构。车轮总成采用标准重载商用车轮辋与轮胎匹配设计，轮胎安装位的同轴度、端面跳动公差控制满足高速行驶的动平衡要求，车桥与悬架的连接部位采用高强度铰接结构，可承受行驶过程中产生的纵向制动力、横向侧向力与垂直冲击力，各铰接点预留润滑维护通道，方便日常运维保养。整套结构的受力经过多工况仿真校核，在满载冲击、极限侧倾、紧急制动等极端工况下，各部件的应力分布均处于材料许用应力范围内，可满足重载车辆长周期、高负荷的使用需求，同时空气弹簧的可调特性也能帮助车辆实现不同路况下的底盘高度调整，提升复杂路况的通过能力。
