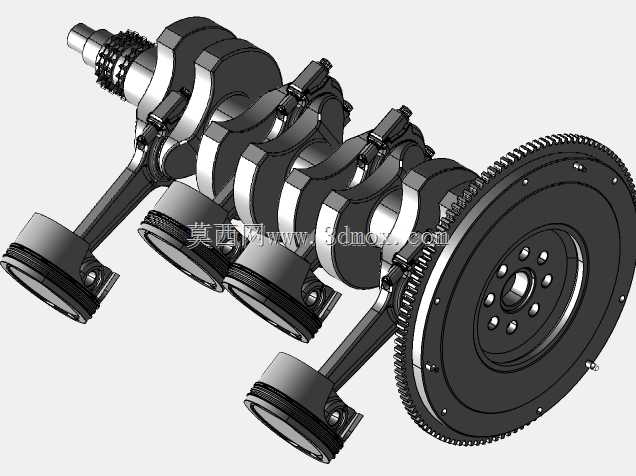

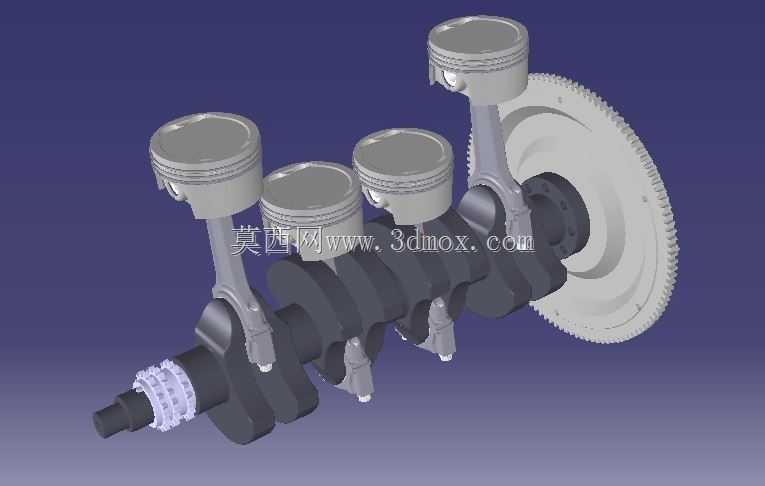

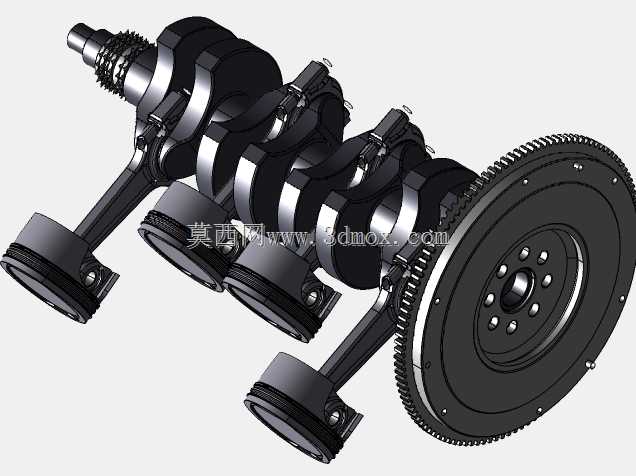

直列四缸发动机曲柄连杆总成结构

该结构是内燃机核心动力转换单元，广泛应用于乘用车、轻型商用车的燃油动力系统中，承担着将活塞往复直线运动转化为曲轴旋转运动的核心职能，是发动机输出动力的核心载体，直接决定发动机的动力输出平顺性、运转可靠性与使用寿命。整套结构包含四组活塞连杆组件、整体式锻造曲轴、启动齿圈飞轮与前端正时驱动轮系，采用直列四缸的经典排布方式，相邻气缸曲柄销呈180度相位差布置，可实现一阶往复惯性力的完全自平衡，有效降低发动机运转过程中的振动幅度，提升整机NVH表现。活塞采用轻量化铝合金材质设计，裙部预留适配缸套配合的安装间隙，环带区域设置三道活塞环安装槽，分别对应气环与油环的装配需求，可在保证燃烧室密封性能的同时，精准刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。连杆采用涨断式工艺设计，大头端与曲轴连杆轴颈配合，内置分体式滑动轴承，可在高转速工况下形成稳定油膜降低摩擦损耗，小头端通过活塞销与活塞铰接，预留合理的配合间隙满足热胀冷缩的形变需求。曲轴采用整体式锻造结构，设置五道主轴颈支撑结构，可承受高转速下的交变弯曲载荷与扭转载荷，后端集成安装大尺寸飞轮齿圈组件，既可以通过自身转动惯量储存能量保证发动机运转平顺，也可配合启动电机实现发动机的点火启动，前端轴颈预留正时轮、水泵轮、发电机轮的安装接口，可实现前端附件轮系的动力传递。整套结构的安装边界完全适配常规直列四缸发动机的缸体曲轴箱空间，主轴颈同轴度、连杆轴颈相位角均严格按照内燃机设计公差要求设定，装配后可直接匹配缸体、缸盖组件完成短总装搭建，可用于发动机结构教学演示、动力总成开发验证、维修装配实训等多个场景，完整还原了量产发动机曲柄连杆机构的装配关系与结构细节，各部件的配合间隙、连接方式均与实际量产机型保持一致，能够直观展示四缸发动机动力输出的核心工作原理。
